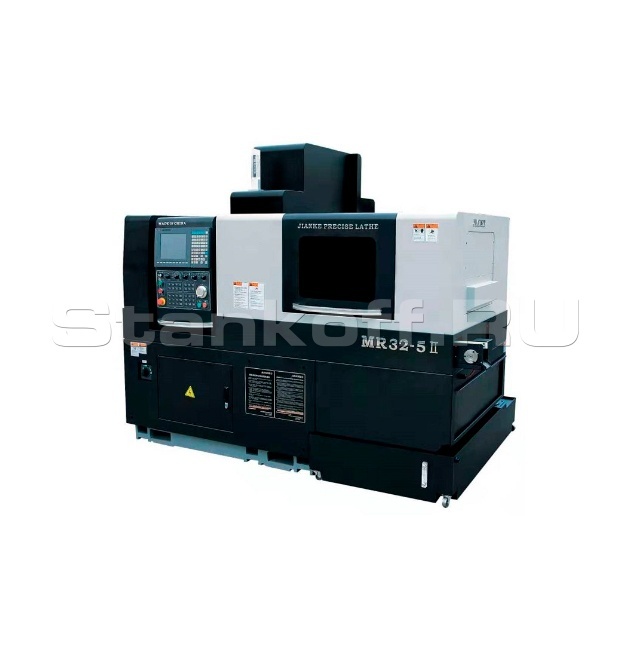

Автомат продольного точения с ЧПУ MR32-5 II
Детальное описание
Автомат продольного точения с ЧПУ MR32-5 II – автомат продольного точения с ЧПУ с двумя шпинделями. Устройство механизма позволяет нарезать резьбы, а также выполнять токарную и фрезерную обработку заготовок сложной формы в виде фланцев и валов. Благодаря субшпинделю возможна двусторонняя обработка деталей.
Преимущество пятиосевой обработки заключается в том, что можно использовать более короткие инструменты. Это связано с тем, что инструмент и его держатель можно отделить от других поверхностей или деталей на заготовке, которые могут мешать обработке. Особенно важно это преимущество в работе с пресс-формами. В таком случае использование более коротких инструментов позволяет достичь более глубоких поверхностей полости, используя удлинители для инструментов. Более короткие инструменты также могут уменьшить вибрацию, что в свою очередь позволяет достичь более длинных или более коротких разрезов. Кроме того, это может улучшить обработку поверхности и продлить срок службы инструментов.
Стандартная комплектация
Операционная система | SYNTEC |
Шпиндель и драйвер | Электрический шпиндель с масляным охлаждением/привод Syntec |
Несущий | NSK |
Направляющая | THK |
Направляющий винт | THK |
Серводвигатель | SYNTEC |
Двигатель шпинделя | SYNTEC |
Электрические компоненты | Schneider |
Система смазки | Herg |
Реле | Omron |
Переключатель хода | Omron |
Магнитный клапан | Airtag |

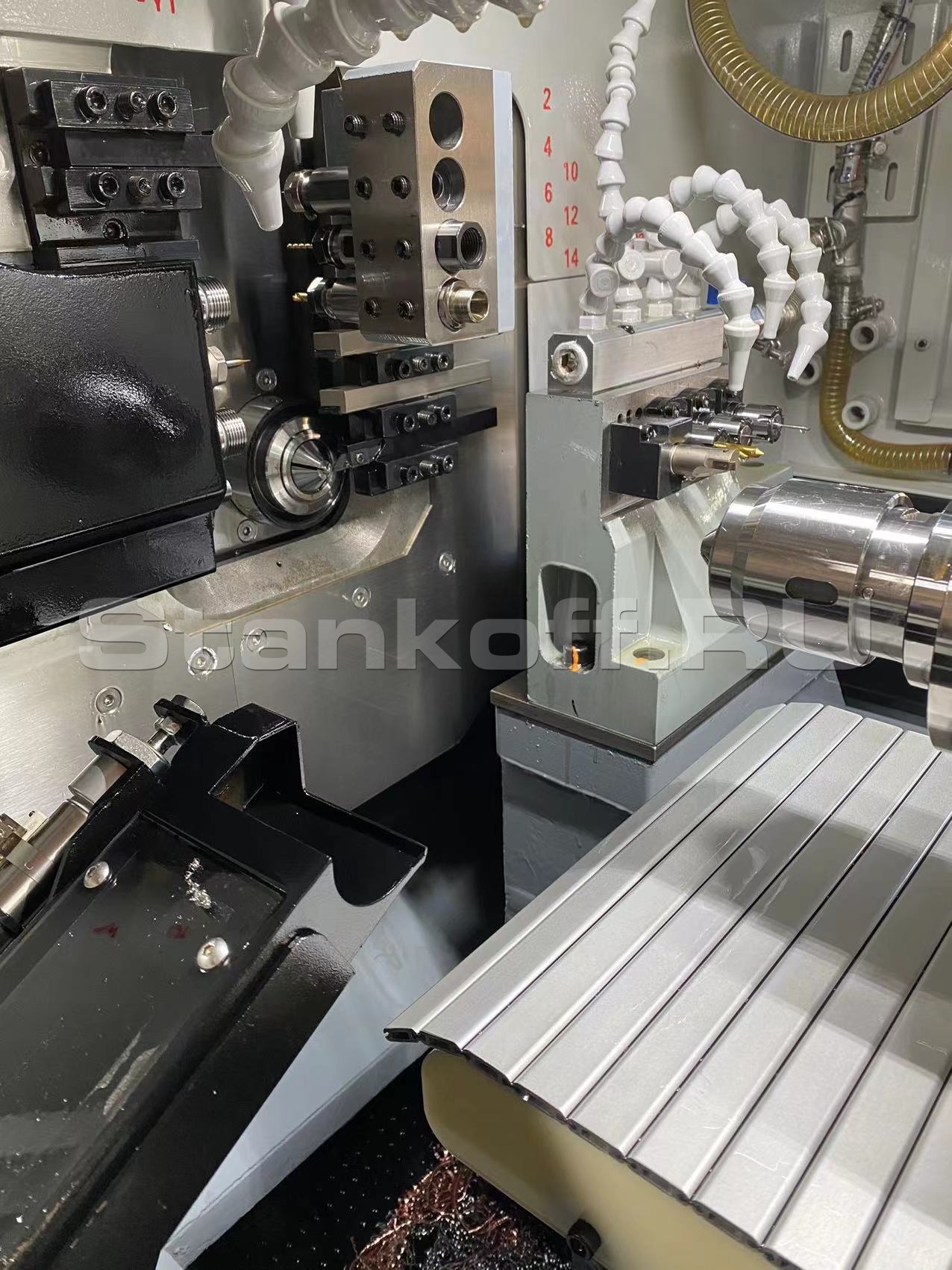

Особенности конструкции
![](https://www.prostanki.com/img/upload/RoWpReE1u5rnka_5518302645.jpeg)
![](https://www.prostanki.com/img/upload/1Za41cIQSeEtyZ_6389748682.jpeg)
![](https://www.prostanki.com/img/upload/EA4xEZ9JBaFiFA_5901281076.jpeg)
Обработка деталей
![8V0vYIve3B.jpg](https://www.prostanki.com/img/upload/psVqD75I9qGes8_7123443114.jpeg)
Резка
![aTwkvhcDZQ.jpg](https://www.prostanki.com/img/upload/40ceid0YSV2oWA_5856618475.jpeg)
Сверление
![QjqU3wbsRt.jpg](https://www.prostanki.com/img/upload/qF2Twmjgejzy3p_1486439971.jpeg)
Точение
Примеры обработки
![KUD3U1rMef.jpg](https://www.prostanki.com/img/upload/M5qgAuog3or4Xg_963194109.jpeg)
Конструктивное исполнение модели
![](https://www.prostanki.com/img/upload/FAEIyIwAlALzga_7943964563.jpeg)
![LfA2AYuGw4.jpg](https://www.prostanki.com/img/upload/M5ywXv6JRa1UZh_2959113755.jpeg)
![cCz0ciASJH.jpg](https://www.prostanki.com/img/upload/vw7wkoOW4rQJxP_6296316493.jpeg)
Дополнительная комплектация
![Ящик для инструмента](https://www.prostanki.com/img/upload/B43ozAfbhWZSj5_2719032264.jpeg)
Ящик для инструмента
![Масляная помпа](https://www.prostanki.com/img/upload/TftUETiyVAQm7C_9590285442.jpeg)
Масляная помпа
![Коллектор масляного тумана](https://www.prostanki.com/img/upload/243MVRcOy5o3Dd_8713717572.jpeg)
Коллектор масляного тумана
![Автоматический конвейер для удаление стружки](https://www.prostanki.com/img/upload/loGfWCrk6CxEAz_2464858076.jpeg)
Автоматический конвейер для удаление стружки
Габариты барфидера
![d9xZkXT7Qe.jpg](https://www.prostanki.com/img/upload/6ZTYlzGVwupcJE_539654338.jpeg)
Позиционирование блоков инструментов различных размеров
![VxRo0dcOlE.png](https://www.prostanki.com/img/upload/lv6gxpZbqY5gJp_5137058702.png)
Обработка | |
Размер прутка, мм | Ø 2-32 |
Макс. диаметр обработки вспомогательного шпинделя, мм | 32 |
Макс. длина обработки , мм | 250 |
Макс. диаметр сверления в главном шпинделе, мм | 13 |
Диаметр нарезания резьбы главного шпинделя | M10 |
Макс. диаметр сверления во вспомогательном шпинделе, мм | 8 |
Диаметр нарезания резьбы вспомогательного шпинделя | М8 |
Радиальный приводной инструмент -максимальный диаметр сверления, мм | Ø 8 |
Макс. диаметр нарезания радиального приводного инструмента, мм | М6 |
Шпиндель | |
Скорость главного шпинделя, об/мин | 10~6000 |
Скорость вспомогательного шпинделя, об/мин | 10~6000 |
Мин. индексация по оси C главного и вспомогательного шпинделя, ° | 0.001 |
Диаметр основного шпинделя, мм | 32 |
Перемещения по оси Z, мм | 380 |
Перемещения по оси Z2, мм | 270 |
Допуск на биение шпинделя, мм | ≤0,004 |
X/Y/Z повторяемость, мм | ≤0,002 |
X/Y/Z точность позиционирования, мм | ≤0,003 |
Контроллер | |

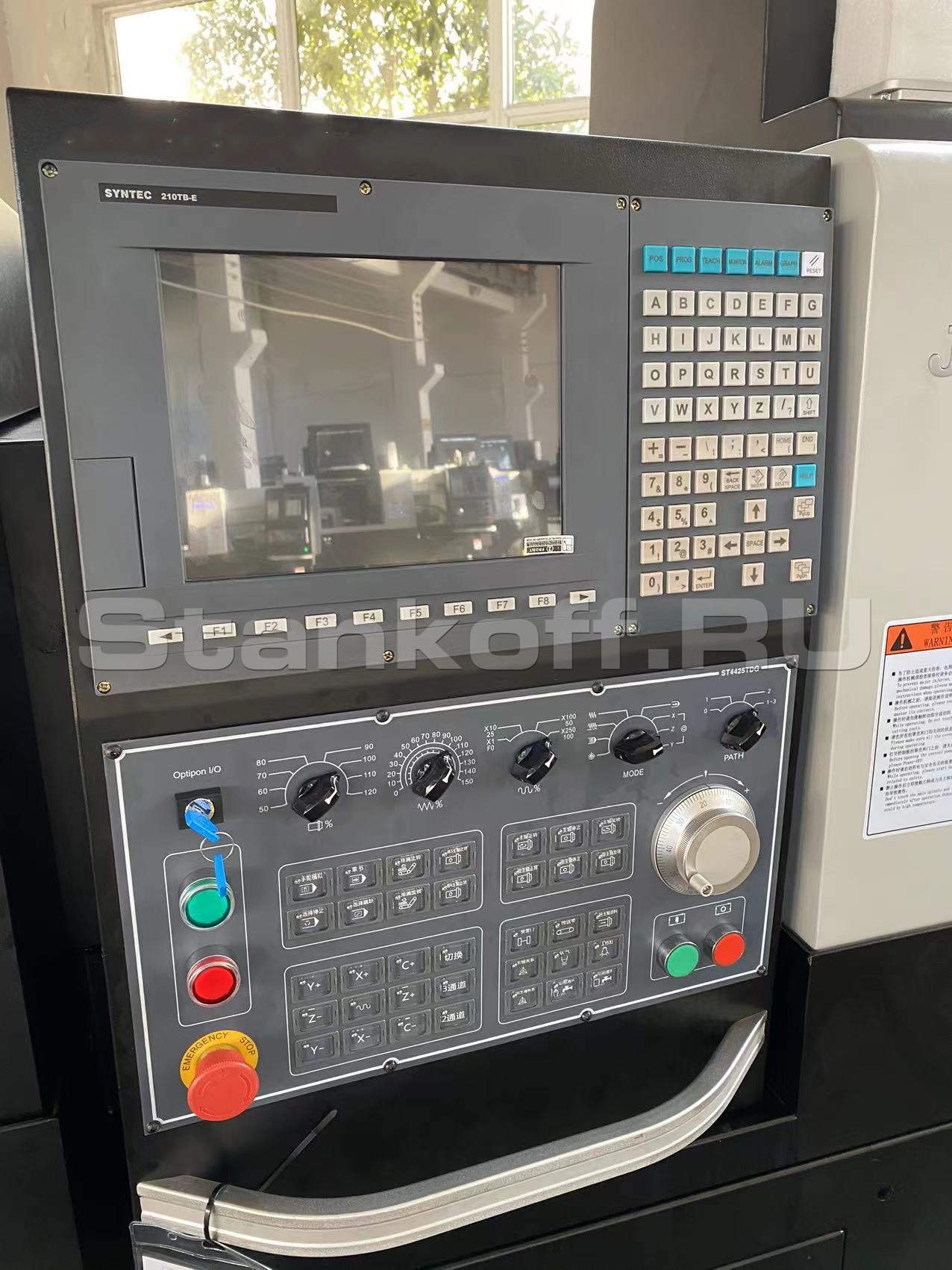

Тип системы управления | SYNTEC 200TA |
Количество управляемых осей | 5 |
Дискретность, мм | 0,001 |
Скорость быстрых перемещений, м/мин | 24 |
Тип LCD | Цветной экран |
Инструмент | |
Количество инструмента для наружной токарной обработки (16x16), шт | 6 |
Приводной инструмент для наружной обработки | 2xER16, 3 многофункциональных инструмента
|
Осевой инструмент для внутренней обработки | 3×ER16 + 1 ER20 |
Фиксированный инструмент для обработки в противошпинделе | 4×ER16 |
Мотор | |
Мощность основного шпинделя, кВт | 5,5 |
Мощность вспомогательного шпинделя, кВт | 5,5 |
Номинальная мощность серводвигателя, кВт | 0,75 |
Номинальная мощность радиального приводного инструмента, кВт | 0,75 |
Мощность насоса системы охлаждения, кВт | 0,22 |
Мощность насоса подачи смазки, кВт | 0,024 |
Общее | |
Подключаемая мощность, кВА | 20 |
Высота основного шпинделя, мм | 1060 |
Размер станка (ДxШxВ), мм | 2650x1400x1980 |
Давление в пневмосети, МПа | 0,4 |
Вес, кг | 3200 |
