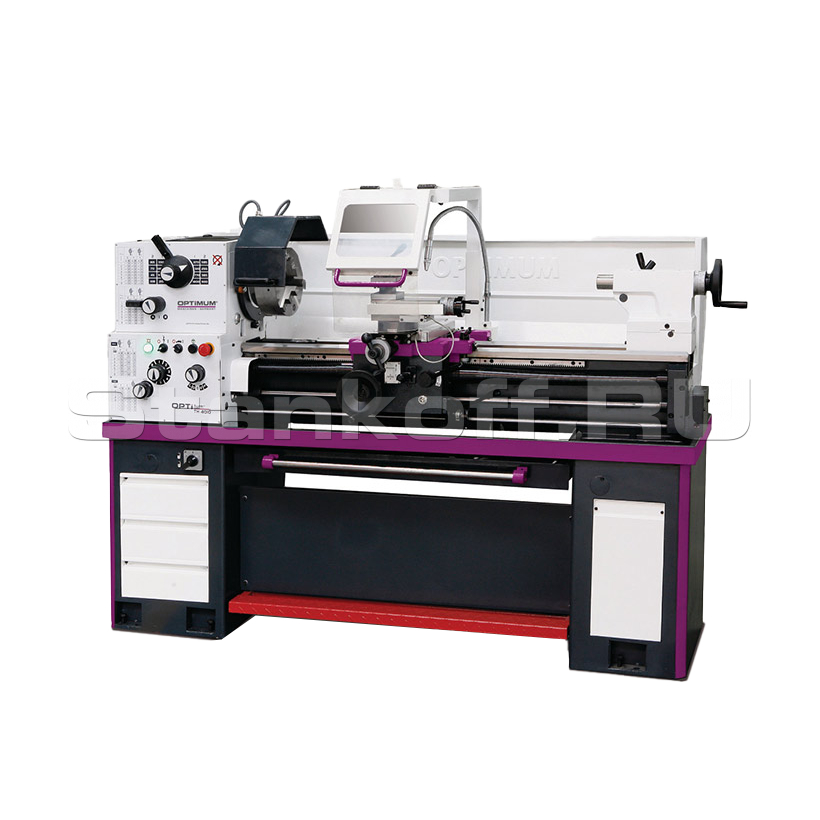

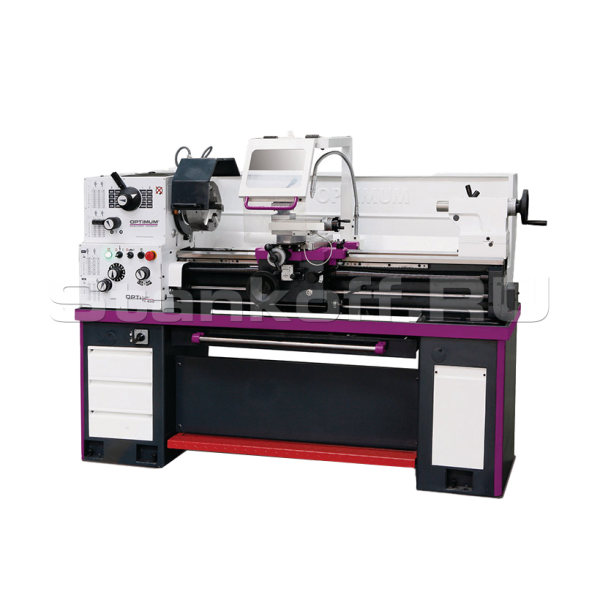

Токарно-винторезный станок OPTITURN TH 4010

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарно-винторезный станок OPTITURN TH 4010 Подробное описание и цена >>>

Токарно-винторезный станок OPTITURN TH 5620D Подробное описание и цена >>>

Токарно-винторезный станок OPTIturn TH 4215D Подробное описание и цена >>>

Детальное описание

Надежный и высокопроизводительный станок, предназначенный для обработки различных материалов, включая металл, сплавы и пластик. Высокая точность работы достигается благодаря закаленным и шлифованным направляющим оси Z и минимальному радиальному биению шпинделя (менее 0,015 мм). Оборудование оснащено удобными маховиками с делением лимба 0,04/0,02 мм и системой быстрого, безинструментального регулирования, системой подачи охлаждающей жидкости и светодиодным освещением для улучшенной видимости рабочей зоны.

Комплектация станка:

Неподвижный люнет ф5-85 мм;
Подвижный люнет ф5-65 мм;
Светодиодный светильник;
Первая заправка маслом;
Переходная втулка МК6/МК3;
Два центра упорных МК 3;
Центр упорный МК 3 из легированной стали;
Вращающийся упорный центр МК 3;
Тормоз шпинделя;
Комплект сменных шестерен гитары;
Комплект обслуживающего инструмента;
Четырехпозиционный держатель инструмента 16 мм для TH 4010 / TH 4010D;
Быстросменный резцедержатель SWH 3-Е для TH 4010V;
Сменный картридж 20х100 тип D под четырехгранную державку для TH 4010V.

Мощность, кВт	1
Напряжение, В	380
РМЦ, мм	1000
Высота центров, мм	205
Макс. диаметр обработки над станиной, мм	410
Диаметр обработки над направляющими, мм	270
Ширина направляющих станины, мм	206
Диаметр обработки над выемкой станины, мм	540
Длина выемки в станине, мм	165
Диаметр сквозного отверстия в шпинделе, мм	52
Конус шпинделя	КМ6
Продольная подача, мм/об	0,043 - 0,653
Количество продольных подач	48
Диапазон поперечной подачи, мм/об	0,015 - 0,206
Количество поперечных подач	48
Пределы шага нарезаемых метрических резьб, мм/об	0,4 - 7
Количество шагов метрических резьб	42
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм	70 - 4
Количество шагов дюймовых резьб	42
Перемещение по оси X, мм	100
Перемещение по оси Z, мм	195
Модель патрона	опция
Перемещение пиноли задней бабки, мм	130
Диаметр отверстия в задней бабке, мм	45
Количество скоростей	16
Мин. частота вращения шпинделя, об/мин.	45
Макс. частота вращения шпинделя, об/мин.	1800
Макс. размер резца, мм	16
Внутренний конус пиноли задней бабки	КМ3
Вес (нетто), кг	750
Вес (брутто), кг	800
Габариты (Д х Ш х В), мм	1920x845x1222
Габариты упаковки (Д х Ш х В), мм	1930х920х1700
