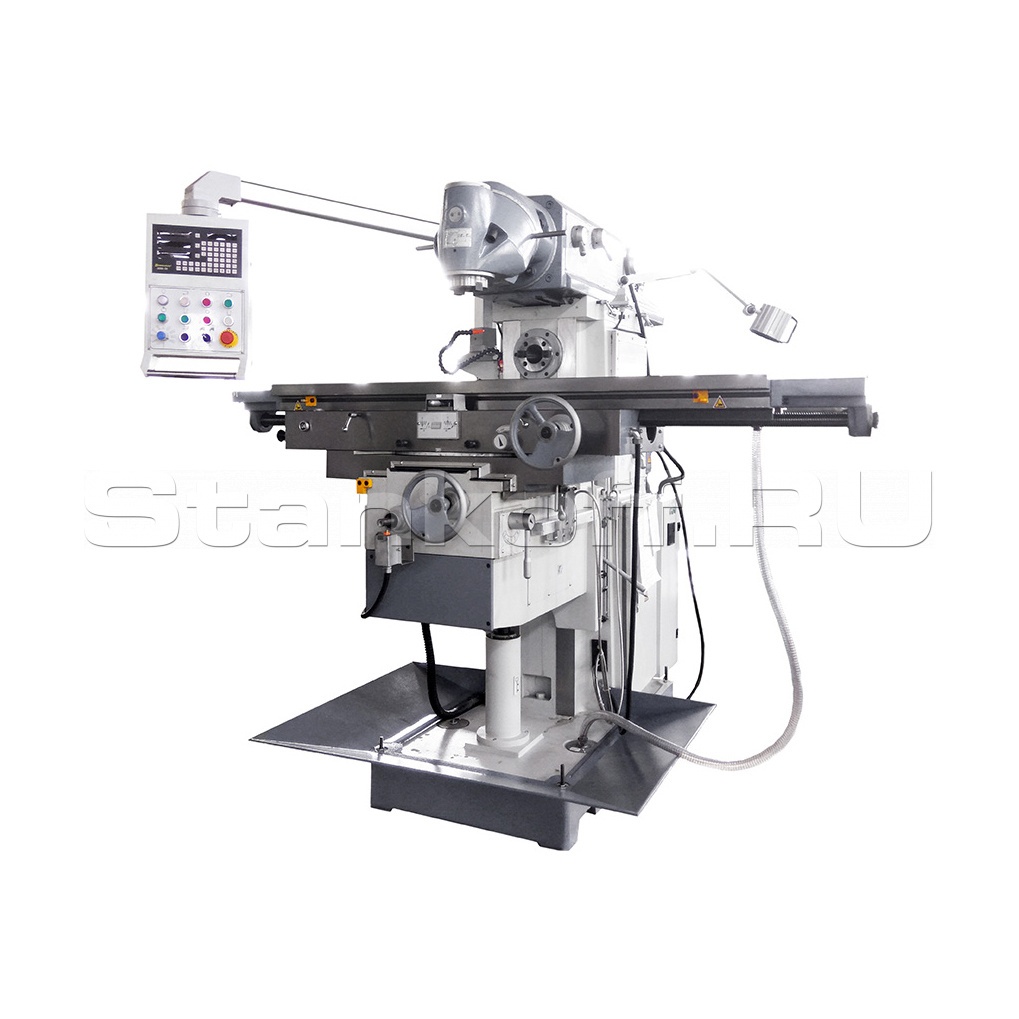

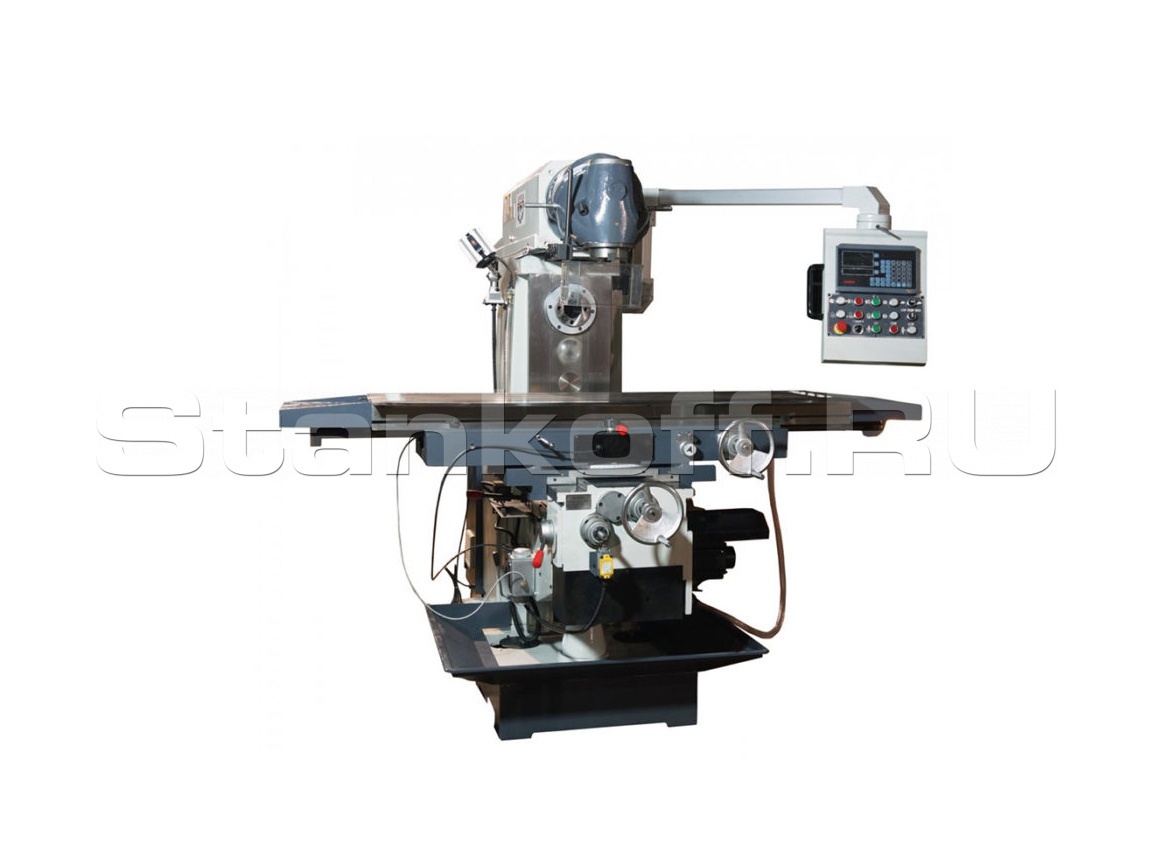

Универсальный фрезерный станок с УЦИ FVV-210
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Используется для обработки различных материалов и поверхностей в условиях серийного, мелкосерийного производства, в мастерских для изготовления штучных деталей, а также в учебных центрах для подготовки специалистов. Основное отличие от других станков — наличие сервопривода для всех подач с плавной регулировкой скорости. Это позволяет оператору с высокой точностью устанавливать режимы обработки деталей. Фрезерный стол можно поворачивать вправо и влево на определённый угол.
Особенности модели:
- Быстрое перемещение по трём осям;
- Автоматические вертикальная, продольная и поперечная подачи стола, которые увеличивают производительность и удобство использования;
- Горизонтальный и мощный неподвижный вертикальный шпиндель, способный работать на разных скоростях для выполнения различных операций и обрабатывать материалы разной твёрдости. Также можно использовать торцевые и концевые фрезы разных размеров и нарезать резьбу;
- Фрезерную головку можно поворачивать вправо и влево на определённый угол в двух плоскостях. Также есть удобная функция изменения вылета по оси «Y»;
- Расстояние от шпинделя до рабочего стола и размеры самого стола позволяют комфортно работать с различными деталями. Рабочий стол оснащён Т-образными пазами для крепления дополнительных приспособлений;
- Установленное трёх осевое УЦИ (устройство числового программного управления) повышает точность обработки деталей и снижает вероятность ошибок оператора.
Комплектация:
Таблица оборудования
| № | Наименование | Спецификация | Кол-во |
|---|---|---|---|
| 1 | Фрезерный станок с универсальной поворотной шпиндельной головкой | FVV-200 | 1 шт |
| 2 | Цанговый патрон с к-том цанг 8шт + радиусный ключ | 7: 24 ISO50, цанги ER40 ( 4, 5, 6, 8, 10, 12, 14, 16 мм ) | 1 комплект |
| 3 | Оправка горизонтального шпинделя | Ø32мм ; Ø42мм | 2 шт. |
| 4 | Тиски машинные поворотные | Ширина губок 160мм | 1 шт. |
| 5 | Тяга (штревель) для зажима инструмента | 2 шт. | |
| 6 | Серьга горизонтального шпинделя | Установлено на станке | 1 шт. |
| 7 | Рукоятка подъёма стола | 1 шт. | |
| 8 | Ручка штурвала | 3 шт. | |
| 9 | Рукоятка перемещения хобота | 1 шт. | |
| 10 | Анкерный болт | M16 | 4 шт. |
| 11 | Гайка и шайба | M16 диам. 16 | 4 шт. |
| 12 | Инструменты | 1 комплект | |
| 13 | Руководство пользователя | 1 шт. |
| Напряжение, В | 380 |
| Макс. диаметр сверления сталь, мм | 60 |
| Максимальный диаметр концевой фрезы, мм | 60 |
| Максимальный диаметр торцевой фрезы, мм | 150 |
| Частота вращения вертикального шпинделя, об/мин. | 60 – 1750 |
| Мощность двигателя вертикального шпинделя, кВт | 4 |
| Конус шпинделя, Мк | ISO 50 |
| Диапазон наклона фрезерной головки, ° | 45 |
| Расстояние от вертикального шпинделя до колонны, мм | 50 – 550 |
| Расстояние от вертикального шпинделя до стола, мм | 50 – 675 |
| Размер стола по оси X и Y, мм | 1600 х 360 |
| Ход стола по оси X и Y, мм | 1300 х 300 |
| Диапазон поворота стола, ° | 25 |
| Ширина Т-образного паза основания, мм | 18 |
| Максимальная нагрузка на стол, кг | 400 |
| Габариты (Д х Ш х В) | 2450 х 2100 х 2150 |
| Масса, кг | 2750 |
