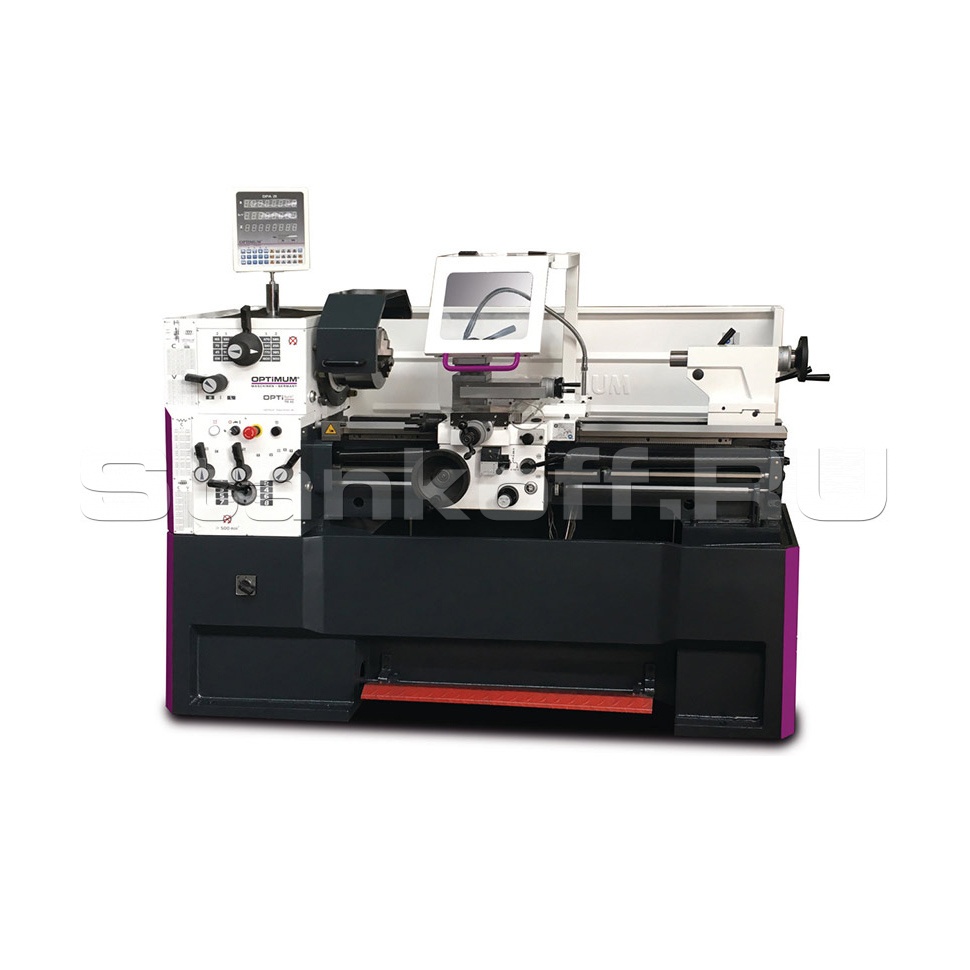

Токарно-винторезный станок OPTIturn TH 4215D


Токарно-винторезный станок OPTIturn TH 4215D
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Высокоточный и мощный станок, предназначенный для использования в промышленности, металлургии и на производственных предприятиях. Он обеспечивает широкие возможности для обработки заготовок из металла, сплавов и пластика.

Станок оснащен цифровым индикатором положения, что позволяет достичь высокой точности обработки. Рабочие механизмы изготовлены из прочной стали и чугуна, детали подвергнуты дополнительной шлифовке и закалке. Удобная панель управления с дисплеем для мониторинга параметров работы. Станок также оборудован светодиодной лампой для улучшения видимости рабочей зоны. Наличие кнопки аварийного отключения и запирающегося главного выключателя.

Станок подходит для нарезки метрической и дюймовой резьбы, а также трапецеидальных и модульных резьб. Система подачи СОЖ (смазочно-охлаждающей жидкости) обеспечивает эффективное охлаждение и смазку, что улучшает качество обработки и продлевает срок службы инструментов.

Комплектация станка:

  1. Устройство цифровой индексации (УЦИ) на три оси;
  2. Отправка МK 6 ― МK 4;
  3. Упорный центр МК 4;
  4. Неподвижный люнет Ø 15 — 105 мм;
  5. Подвижный люнет Ø 10- 65 мм;
  6. Планшайба Ø 350 мм;
  7. Станочный светильник;
  8. Комплект сменных шестерен;
  9. Система подачи СОЖ;
  10. Комплект обслуживающего инструмента;
  11. Первая заправка маслом;
  12. Руководство по эксплуатации.

Габариты:

Мощность, кВт 4,5
Напряжение, В 380
РМЦ, мм 1500
Высота центров, мм 210
Макс. диаметр обработки над станиной, мм 420
Диаметр обработки над направляющими, мм 250
Ширина направляющих станины, мм 250
Диаметр обработки над выемкой станины, мм 590
Длина выемки в станине, мм 260
Диаметр сквозного отверстия в шпинделе, мм 52
Конус шпинделя КМ6
Продольная подача, мм/об 0,05 - 1,7
Количество продольных подач 17
Диапазон поперечной подачи, мм/об 0,025 - 0,85
Количество поперечных подач 17
Пределы шага нарезаемых метрических резьб, мм/об 0,2 - 14
Количество шагов метрических резьб 39
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм 72 - 2
Количество шагов дюймовых резьб 45
Пределы шага нарезаемых трапецеидальных резьб 8 - 44
Количество шагов (трапецеидальные резьбы) 21
Пределы шага нарезаемых модульных резьб 0,3 - 3,5
Количество шагов (модульные резьбы) 18
Перемещение по оси Х, мм 140
Перемещение по оси Z, мм 230
Модель патрона опция
Перемещение пиноли задней бабки, мм 120
Диаметр отверстия в задней бабке, мм 50
Количество скоростей 16
Мин. частота вращения шпинделя, об/мин 45
Макс. частота вращения шпинделя, об/мин 1800
Макс. размер резца, мм 20
Внутренний конус пиноли задней бабки КМ4
Шаг, H·м Нм
Мощность двигателя подачи СОЖ, кВт 0,1
Вес (нетто), кг 1340
Вес (брутто), кг 1565
Габариты (Д х Ш х В), мм 2440x1215x1600
Габариты упаковки (Д х Ш х В), мм 2600х900х1650
