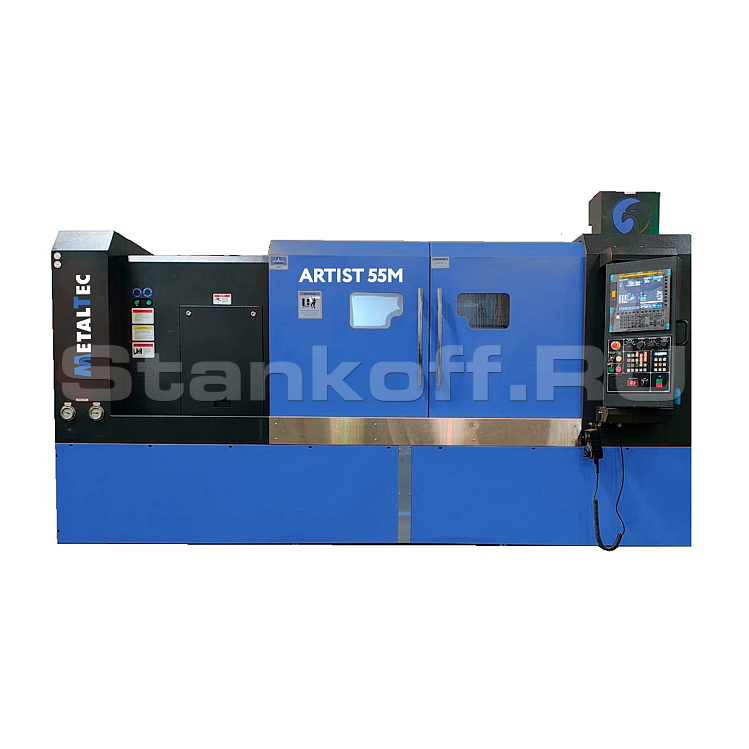

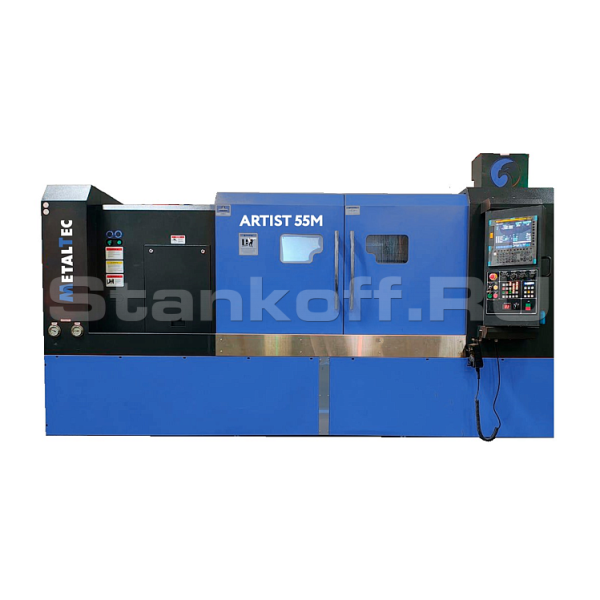

Токарный станок с ЧПУ с наклонной станиной METALTEC ARTIST 55M
Детальное описание
Предназначен для производства различных металлических изделий. Станок широко применяется в образовательных учреждениях, на производствах и на предприятиях металлообрабатывающей промышленности.
Высокие технические характеристики, надёжность и точность оборудования обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей. Это позволяет обрабатывать детали с высокой точностью и повторяемостью.
Благодаря наклонной массивной чугунной станине станок обладает достаточной жёсткостью и точностью для серийного производства изделий. Высокая надёжность и точность в сочетании с компактными размерами делают это оборудование незаменимым на любом производстве, где требуется автоматизация процессов точения металлических и пластиковых изделий.
Особенности:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
- Направляющие качения (Тайвань);
- Гидравлическая задняя бабка;
- Проходное отверстие шпинделя 50 мм;
- Станина имеет индукционную закалку с твердостью > HRC55;
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
- Оригинальные компоненты FANUC.
Преимущества:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия;
- Эргономичный дизайн и удобное расположение основных модулей станка;
- Станок компактный, занимает мало пространства на производстве;
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
- Чугунная станина сводит на нет рабочие вибрации;
- Мощный двигатель для стабильной и высокопроизводительной работы;
- Система установки и смены инструмента для решения технических задач любой сложности;
- Подача смазочно-охлаждающей жидкости в зону резки;
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
- Кабинетная защита;
- Шкаф с электрокомпонентами, степень защиты IP54.
Конструктивные особенности:
![Кабинетное ограждение](https://www.prostanki.com/img/upload/Az46yRJoolyd2X_9214069367.png)
Кабинетное ограждение
Обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.![Гидравлический патрон 250 мм](https://www.prostanki.com/img/upload/naB7VmoP4xDzw1_5038364889.jpeg)
Гидравлический патрон 250 мм
Предназначен для быстрого закрепления прутков и заготовок цилиндрической и другой формы (четырёхгранных, шестигранных и так далее). Точность центрирования достигается за счёт упругих зажимных элементов (кулачков), которые перемещаются одновременно. Благодаря этому пруток или деталь самоцентрируются в патроне. Погрешность центрирования не превышает 0,05−0,08 мм.![12-ти позиционная револьверная голова PRAGATI DST-100 VDI 40](https://www.prostanki.com/img/upload/FznAFv5UVA3l0w_6705316593.png)
12-ти позиционная револьверная голова PRAGATI DST-100 VDI 40
Максимальное количество устанавливаемых инструментов составляет 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ми позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25х25 мм.![Приводная система FANUC](https://www.prostanki.com/img/upload/bjIIh9MrFJJmkm_901691572.jpeg)
Приводная система FANUC
Серводвигатели FANUC, установленные на осях X и Z, обладают минимальным временем разгона и широким диапазоном частот вращения, что позволяет им обеспечивать высокую мощность и максимальную производительность станка.![Наклонная монолитная станина из чугуна](https://www.prostanki.com/img/upload/g0B9UfZX5tYzbC_3264080954.jpeg)
Наклонная монолитная станина из чугуна
Для снятия напряжения станина проходит термообработку, обеспечивая отсутствие вибраций при обработке, жесткость и стабильность конструкции. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации предусмотрены виброопоры.![Направляющие качения и шарико-винтовые передачи HIWIN (Тайвань)](https://www.prostanki.com/img/upload/VNyWe0t2Ix0L51_1095579653.jpeg)
Направляющие качения и шарико-винтовые передачи HIWIN (Тайвань)
Рельсы и каретки, при правильной эксплуатации, не нуждаются в особом техническом обслуживании. Благодаря автоматической системе подачи смазки они прослужат долго, обеспечивая высокую скорость работы, точность позиционирования и плавность хода. Шарико-винтовая передача — ключевой компонент токарного центра с ЧПУ, отвечающая за движение рабочего модуля станка — суппорта с установленной револьверной головкой.![Телескопические защиты](https://www.prostanki.com/img/upload/6gswpDb0sjdKxg_9365800301.jpeg)
Телескопические защиты
Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.
![Электрический шкаф с компонентами](https://www.prostanki.com/img/upload/v6w7SpIjGOQeS8_6962604016.jpeg)

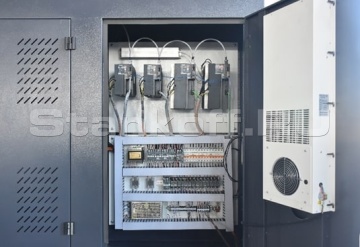

Электрический шкаф с компонентами
Предназначен для надёжного хранения электрокомпонентов, которые обеспечивают передачу и обмен информацией с исполнительными механизмами, такими как серводвигатели и ЧПУ. В шкафу установлен кондиционер, который предотвращает перегрев драйверов, электрических плат и контакторов во время работы станка. Драйверы для серводвигателей, которые отвечают за перемещение суппорта по осям X и Z, произведены компанией Siemens (Германия). Контакторы изготовлены компанией Schneider (Франция).Комплектация:
Система управления | ЧПУ FANUC Oi-TF Type3 + manual guide |
---|---|
Цельнолитая чугунная станина | + |
Направляющие качения | + |
Серводвигатели оси X/Z | FANUC |
Маховик перемещения по осям | в комплекте |
Патрон | гидравлический З-х кулачковый патрон |
Инструментальная система | 12 позиционная приводная револьверная голова |
Подача СОЖ 300 Ватт | + |
Автоматическая система смазки | + |
LED освещение | + |
Подача СОЖ | + |
Стружечный конвейер | + |
Измерение и привязка инструмента | + |
Система ЧПУ | Fanuc 0i-TF Type3 + manual guide |
Серводвигатели по осям X / Z | FANUC |
Макс. диаметр над станиной, мм | 560 |
Макс. диаметр над суппортом, мм | 280 |
Расстояние между центрами, мм | 575 |
Макс. диаметр обработки, мм | 350 |
Макс. длина обработки, мм | 525 |
Шпиндель | |
Макс. обороты, об/мин. | 4000 |
Отверстие шпинделя, мм | 63 |
Макс. диаметр обработки прутка, мм | 50 |
Торец шпинделя | А2-8 |
Диаметр патрона, мм | 250 |
Инструментальный резцедержатель | |
Тип | 12-ти позиционная револьверная голова Pragati DST-100 |
VDI-40-0°, шт. | 1 |
VDI-40-0°-90°, шт. | 2 |
Рабочий диапазон оборотов, об/мин. | 4000-4500 |
Радиальный держатель инструмента, шт. / мм | 4 / 25х25 |
Держатель торцевого инструмента, шт. / мм | 3 / 25х25 |
Держатель расточных инструментов, шт. / мм | 2 / 40 |
Задняя бабка | |
Тип | гидравлическая |
Макс. перемещение, мм | 80 |
Конус | МТ5 |
Двигатель | |
Мощность двигателя, кВт | 11 / 15 |
Насос СОЖ, Вт | 300 |
Габариты | |
Тип станины | наклонная |
Габариты (Д х Ш х В), мм | 4300 х 2200 х 2200 |
Вес нетто, кг | 3100 |
Вес брутто, кг | 3400 |
