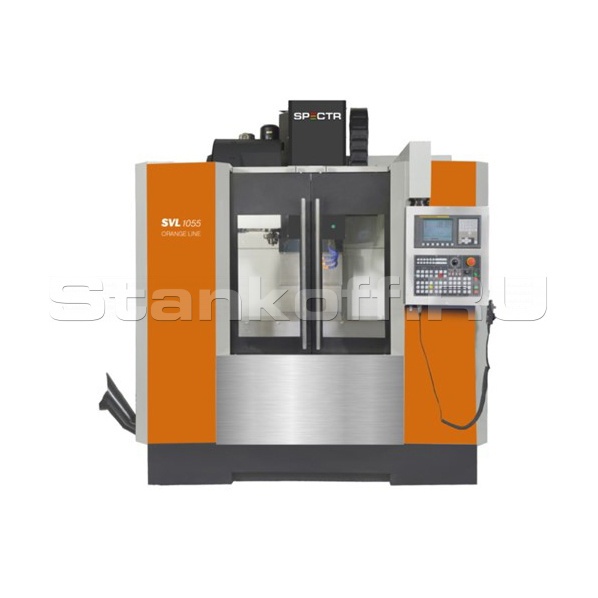

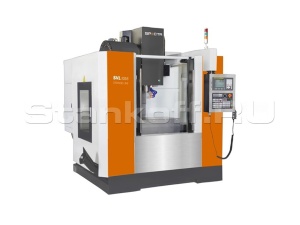

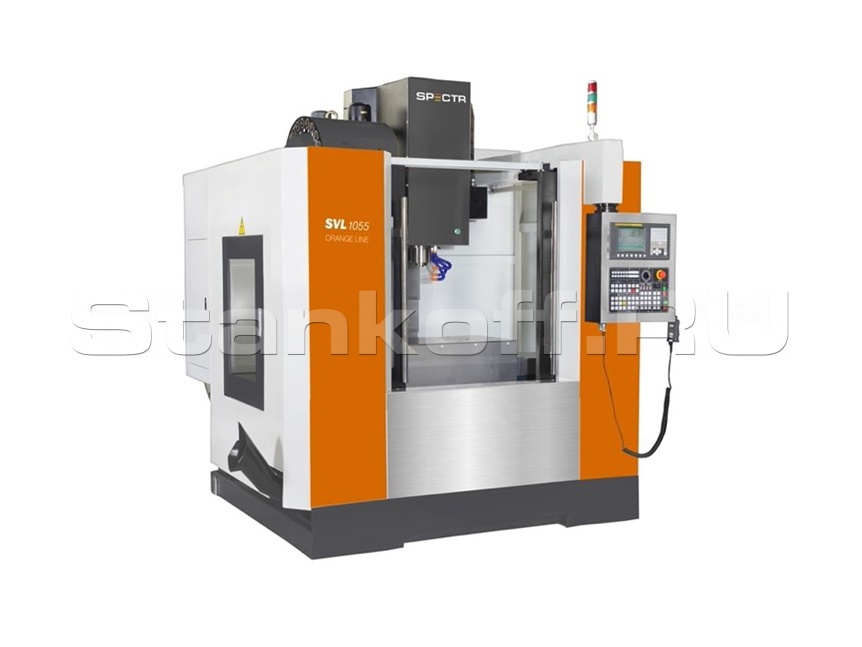

Фрезерный обрабатывающий центр SVL-1055
Реклама Рекомендуем предложения
Детальное описание
Преимущества:
- Инновационные шпиндели Royal / Kenturn (Тайвань) – 10000 – 12000 об/мин. для изготовления пресс-форм;
- Масляное охлаждение шпинделя;
- Подача СОЖ 20 бар через центр инструмента;
- Дополнительная подача СОЖ через торец шпинделя;
- Роликовые направляющие качения HIWIN (Тайвань);
- Обновлённая система ЧПУ FANUC 0i-MF (2-й пакет) Plus.
Конструктивные особенности:
![Система ЧПУ](https://www.prostanki.com/img/upload/eKejYfSwlYoIph_7069957630.jpeg)
Система ЧПУ
В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD-монитор 10,4 дюймов.В версии Plus расширен функционал:
• увеличена память с 512 Кб до 2 Мб;
• экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
• система симуляции обработки Dynamic Graphic Display. В отличие от базовой функции для 0i-MF – Graphic Display, есть возможность симуляции съёма материала в 3D;
• функции высокоточной и высокоскоростной обработки (для Type 5 это AICC I).
![Станина](https://www.prostanki.com/img/upload/tTyXzzJK1NHcnD_1460022499.png)
Станина
Основной несущий узел станка, который служит для монтажа основных компонентов и узлов. Основание, колонна и шпиндельный узел спроектированы при помощи компьютерных моделей методом конечных элементов (FEM). Компоненты станины отлиты из модифицированного чугуна Meehanite с применением дополнительных рёбер жёсткости как внутри, так и на внешней части конструкции. Конструкция станка гарантирует высокую стабильность и жесткость, что делает возможным проведение тяжелой обработки всех видов материалов.![Шпиндель](https://www.prostanki.com/img/upload/PcV5QfnzVZA9LS_3858604522.jpeg)
Шпиндель
В базовой комплектации установлены шпиндели мировых производителей KENTURN/ROYAL (Тайвань). Максимально сбалансированы и обладают высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40/10 000 об/мин, для тяжёлой серии станков SVL1370-1570) BT50/6 000 об/мин.Все шпиндели в торце оснащены дополнительными форсунками подачи СОЖ (5 bar) в зону резания для интенсивной обработки.
Шпиндели фирмы KENTURN/ROYAL используются на мировом брендовом оборудовании для производства компонентов для автомобильной, аэрокосмической и др. отраслях промышленности.
![Инструментальный магазин](https://www.prostanki.com/img/upload/8YtsiOsT0gUnmr_3061062104.jpeg)
Инструментальный магазин
Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.
Система АСИ бокового типа крепления предотвращает попадание СОЖ в гнездо под инструмент. Высокоскоростная система АСИ с манипулятором и произвольным порядком расположения инструмента обеспечивает более быструю смену (2-3 сек.) инструмента по сравнению с системой без механической руки.
![Направляющие перемещений](https://www.prostanki.com/img/upload/57mQp5FMClqrjk_2378998555.jpeg)
Направляющие перемещений
На станках серии SVL перемещения по осям (X*Y*Z) осуществляются по роликовым направляющим типа RGH фирмы PMI/HIWIN (Тайвань). В несущих блоках (каретках) четыре ряда роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. Преимущество модели SVL1360 – по оси Y установлены 2 роликовые направляющие и 2 направляющие скольжения для равномерного распределения нагрузки на рабочий стол при обработке тяжёлых деталей.![Система подачи СОЖ через шпиндель](https://www.prostanki.com/img/upload/EF0yIQ9H3o3etN_7302018322.jpeg)
Система подачи СОЖ через шпиндель
В базовой комплектации все модели SVL оснащены станцией подачи СОЖ под высоким давлением 20 bar.Система подачи СОЖ под давлением через шпиндель позволяет повысить качество обработки, увеличить глубину резания, повысить скорость подачи и продлить срок службы инструмента. Лучшая обработка поверхности получается за счет интенсивной очистки от стружки, уменьшения деформационного упрочнения на стенках обрабатываемых отверстий.
Система подачи СОЖ через шпиндель включает насос для прокачки под давлением (на выбор): 20 bar, 30 bar, 50 bar, 70 bar и систему фильтрации.
![Подготовка для установки 4-й оси](https://www.prostanki.com/img/upload/Fv7ogApiOOMTft_3097057832.jpeg)
Подготовка для установки 4-й оси
4-осевая обработка подразумевает не только наличие поворотной оси, но и использование соответствующей системы ЧПУ.На станках серии SVL используется версия ЧПУ с необходимым функционалом для работы в 4-х осях в непрерывном и позиционном (индексном) режимах обработки. Есть необходимые подготовки для монтажа силового кабеля в корпусе станка и смонтированы необходимые разъёмы для подключения оси в электрошкафу оборудования.
![Основные двигатели FANUC](https://www.prostanki.com/img/upload/qvdwBXl9FItDoU_4747258941.jpeg)
Основные двигатели FANUC
В базовой комплектации на станках SVL применяются шпиндельные моторы FANUC серии βiI-B, обеспечивающие высокую мощность, крутящий момент и отличную производительность. Характеризуются высоким КПД и низким тепловыделением, классом защиты IP40.По осям установлены сервопривода FANUC Beta i — двигатели с высоким соотношением эффективности и энергопотребления. Характеризуются быстрым ускорением, плавным вращением, степенью защиты IP65. По оси Z установлен серводвигатель с тормозом для плавного перемещения шпинделя.
![Кабинетная защита](https://www.prostanki.com/img/upload/n0O5aiX68zwks3_7686414708.jpeg)
Кабинетная защита
Полностью закрытая зона обработки, в том числе верхняя защита корпуса, предотвращает разбрызгивание охлаждающей жидкости, подающейся в зону резания под высоким давлением, так и попадание нежелательных предметов сверху в рабочую зону. Полностью закрытая кабинетная защита значительно снижает уровень шумности при работе оборудования на максимальных оборотах, что благоприятно сказывается на общей атмосфере производства.![Конвейер удаления стружки](https://www.prostanki.com/img/upload/EtgEr2vxTuaqDC_7999590205.jpeg)
Конвейер удаления стружки
Для удаления отработанной стружки из зоны резания используется автоматически винтовой конвейер (шнек), который не только извлекает стружку, но и отжимает отработанную СОЖ в встроенный бак под конвейером. Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.![Масляное охлаждение шпинделя](https://www.prostanki.com/img/upload/q3xbnB7Jy33tuO_2488207829.jpeg)
Масляное охлаждение шпинделя
Обеспечивает качественное охлаждение при максимальных высоких оборотах, стабильное и равномерное охлаждение на протяжении всего периода работы, предотвращает тепловые деформации при тяжёлых нагрузках на шпиндель.![Маслоотделитель (сепаратор СОЖ)](https://www.prostanki.com/img/upload/3ndxNxWbfEoQ2t_9795251431.png)
Маслоотделитель (сепаратор СОЖ)
Предназначен для удаления масляных загрязнений из охлаждающей жидкости. Диск из нержавеющей стали со специальным покрытием (для налипания масла), вращаясь, захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Существенно экономит и продлевает срок службы охлаждающей жидкости в системе.![Рабочий стол](https://www.prostanki.com/img/upload/zY4fje6IFa9jkp_7690270893.jpeg)
Рабочий стол
Проходит термическую обработку (закаливается) и имеет показатели твёрдости 52 HRC по Роквеллу, что продлевает срок службы поверхности стола и обеспечивает точность обработки на весь период эксплуатации оборудования.Диаграмма мощности и крутящего момента:
![7,5/11 кВт FANUC (βiΙ 8/12000-B) для SVL-1055](https://www.prostanki.com/img/upload/9HbA8m2Ej8W4Ho_8838742625.jpeg)
7,5/11 кВт FANUC (βiΙ 8/12000-B) для SVL-1055
![2EMtM6oUUY.png](https://www.prostanki.com/img/upload/VuJFx7ecd4d0gr_388160267.png)
Комплектация:
- Стойка ЧПУ Fanuc 0i-MF Plus + дисплей размером 10.4’’ (интерфейс на русском языке);
- Направляющие по осям X*Y*Z – роликовые (PMI/ HIWIN);
- Инструментальный магазин на 24 позиции (манипулятор);
- Дополнительная подача СОЖ через форсунки на кольце шпинделя;
- Масляное охлаждение шпинделя;
- Смыв стружки внутри кабинета;
- Подготовка под 4-ю ось;
- Маслоотделитель (сепаратор для СОЖ);
- Пистолет воздух;
- Пистолет СОЖ;
- Теплообменник электрошкафа;
- Полностью закрытая кабинетная защита;
- Рабочее освещение / Аварийное оповещение светом / RS232;
- Выравнивающие опоры / Инструмент для обслуживания станка;
- Обдув шпинделя воздухом / охлаждение;
- Централизованная система смазки (пропорциональный впрыск);
- Функция автоматического останова + отключение системы;
- Портативный пульт-маховичок MPG / Бак для СОЖ;
- Стружкосборочный конвейер (шнековый);
- Трансформатор;
- Руководство по эксплуатации станком на русском языке.
Система ЧПУ | Fanuc 0i–MF (5) |
Размер стола, мм | 1000 х 550 |
Рабочая зона стола, мм | 850 х 550 |
Т–пазы | 100 х 18 х 5 |
Макс. нагрузка, кг | 800 |
Перемещения | |
По оси X, мм | 850 |
По оси Y, мм | 550 |
По оси Z, мм | 550 |
Расстояние от шпинделя до стола, мм | 150–700 |
Расстояние от торца шпинделя до колонны, мм | 520 |
Тип направляющих | качения (ролик) |
Расстояние между направляющими по оси Z, мм | 382 |
Ширина роликовых направляющих по осям X / Y / Z, мм | 45 |
Диаметр ШВП по осям X / Y / Z, мм | 40 |
Быстрые перемещения X / Y / Z, м/мин. | 48 / 48 / 36 |
Скорость подачи X / Y / Z, мм/мин. | 10 000 |
Шпиндель | |
Внешний диаметр шпинделя, мм | 150 |
Внутренний диаметр шпинделя, мм | 70 |
Конус шпинделя | ВТ40 |
Тип привода шпинделя | ремень |
Частота вращения, об/мин. | 10 000 |
Тип двигателя (Fanuc) | βiΙ 8/12000-B |
Мощность двигателя шпинделя (cont./30min), кВт | 7,5 / 11 (11/15) |
Крутящий момент (cont./30min), N-m | 35,8 / 70,0 (52,5 / 95,5) |
Мощность серво-двигателей по осям X / Y / Z, кВт | 1,8 / 1,8 / 3 + тормоз |
Мощность помпы СОЖ, кВт | 0,7 |
Инструментальный магазин | |
Кол-во инструмента магазина, шт. | 24 |
Инструментальный конус | ВТ40 |
Время смены инструмента, сек. | 1.0~1.8 |
Макс. масса инструмента, кг | 8 |
Макс. длина инструмента, мм | 350 |
Макс. диаметр (при полной загрузке ячеек), мм | 80 |
Макс. диаметр (при пустой соседней ячейке), мм | 160 |
Давление воздуха, кг/см2 | 5–6 |
Общие параметры | |
Потребляемая мощность, KVA | 15 |
Расход воздуха, Мра' литров/мин. | 0,6'500 |
Объем бака СОЖ, литров | 150–180 |
Давление воздуха, кг/см | 6 |
Габариты (Д х Ш х В), мм | 2400 х 2200 х 2700 |
Вес, кг | 4500 |
