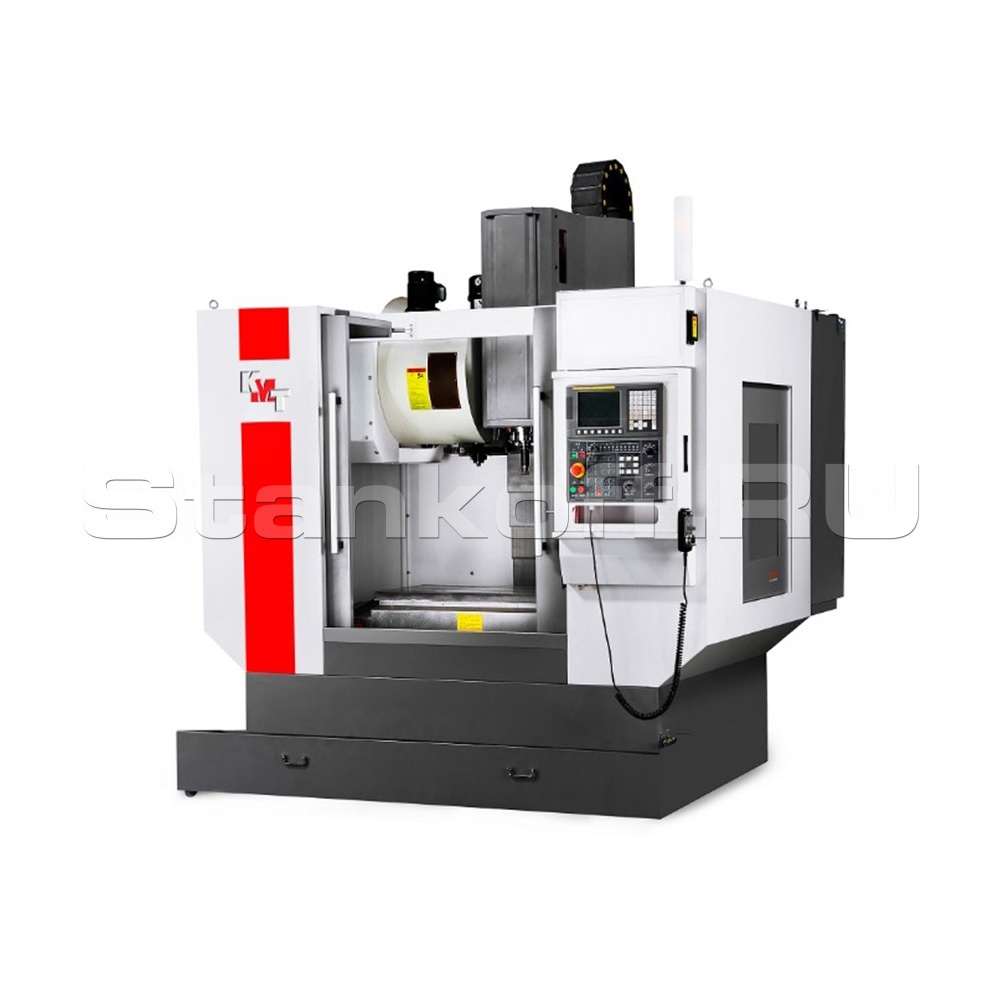

Вертикальный обрабатывающий центр KVL855
Реклама Рекомендуем предложения
Детальное описание
Преимущества станка:
- Система ЧПУ FANUC PLUS 0i-MF (Type 3) на русском языке c Manual Guide, AICC-II (предпросмотр 200 кадров);
- Шпиндель 16 000 об/мин, конус BBT-40;
- Мощность главного двигателя 16/18,5 кВт, моторшпиндель;
- Размер стола 1000 х 500мм.
Конструктивные особенности:
![Цельнолитая станина](https://www.prostanki.com/img/upload/sOtZCb9uFGoduo_1436810932.png)
Цельнолитая станина
Изготавливается из чугуна марки Mehanite с утолщёнными стенками. Чтобы снять внутренние напряжения и повысить прочность и жёсткость, станина подвергается естественному старению.Масса станка напрямую влияет на жёсткость конструкции: более толстые стенки литья уменьшают вибрации при обработке и продлевают срок службы оборудования. Это позволяет использовать прогрессивные режимы резания и обрабатывать легированные и жаропрочные стали.
Специальная конструкция станины с увеличенной шириной направляющих у основания колонны – наиболее рациональное решение. Она обеспечивает оптимальное соотношение жёсткости, устойчивости и стоимости станка.
Специальная форма колонны в виде «трапеции» значительно снижает деформации в системе жёсткости станка под действием веса перемещающихся узлов. Это уменьшает чувствительность станка к внешним динамическим нагрузкам – от привода и со стороны основания.
![Шпиндель](https://www.prostanki.com/img/upload/bYCOhVSaiqeMJ5_1787760440.png)
Шпиндель
Шпиндель производства компании INNA (Китай/Германия) характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре — 3 подшипника, в задней опоре — 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.![Приводы подач по осям X/Y/Z](https://www.prostanki.com/img/upload/ZbzCjzkWcEfmVl_8447020238.jpeg)
Приводы подач по осям X/Y/Z
Оригинальные приводы подач от производителя FANUC (Япония) обеспечивают высокую надежность, скорость и плавность перемещений.![Линейные направляющие качения и ШВП](https://www.prostanki.com/img/upload/9Jn13XaMInxwnp_3623320893.jpeg)
Линейные направляющие качения и ШВП
На станке установлены линейные направляющие качения роликового типа по осям X/Y/Z производства PMI/THK/HIWIN (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования.![Система подачи СОЖ](https://www.prostanki.com/img/upload/XB3Tn39VxerHyT_3875330118.png)
Система подачи СОЖ
Станок оснащен системой подачи СОЖ и отдельным соплом для обдува воздухом. Кольцо на шпинделе с форсунками подачи СОЖ обеспечивает дополнительное направленное охлаждение и стабилизирует процесс резания.![Обмыв рабочей зоны станка](https://www.prostanki.com/img/upload/h9UnUAyf3l6UXF_5088440289.jpeg)
Обмыв рабочей зоны станка
Позволяет сократить время на ежедневное техническое обслуживание станка.![Пневматический узел](https://www.prostanki.com/img/upload/8YqdTMBCFDJHw2_5841727500.jpeg)
Пневматический узел
Отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации.![Автоматическая система смены инструмента](https://www.prostanki.com/img/upload/1ikry0vSn3ONus_9988259454.jpeg)
Автоматическая система смены инструмента
Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 – 2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя.![Сепаратор СОЖ дискового типа](https://www.prostanki.com/img/upload/AfM18N4CdFB7zs_8945939099.png)
Сепаратор СОЖ дискового типа
Предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.![Кондиционер электрошкафа](https://www.prostanki.com/img/upload/MQhpluIr3Ozmvd_9023473821.jpeg)
Кондиционер электрошкафа
Обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.![Подготовка для установки 4-й оси](https://www.prostanki.com/img/upload/bQUX4D5FMBXQNo_7901131315.jpeg)
Подготовка для установки 4-й оси
Стандартно станок имеет подготовку под установку 4-ой оси: место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси. Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф.![Электрокомпоненты](https://www.prostanki.com/img/upload/9PgLVYwsxWIBN0_2444500756.jpeg)
Электрокомпоненты
Электрошкаф полностью соответствует нормам СЕ. Основные компоненты установленной электроники принадлежат компаниям Schneider и Siemens.![Пистолет обдува воздухом и пистолет СОЖ](https://www.prostanki.com/img/upload/JdiRTV4AOaJ6ET_2981047492.jpeg)
Пистолет обдува воздухом и пистолет СОЖ
Облегчают удаление стружки с заготовки и уборку рабочей зоны станка.![Система ЧПУ FANUC PLUS 0i-MF (type 3)](https://www.prostanki.com/img/upload/niVZSypbxvy1WY_2239051512.jpeg)
Система ЧПУ FANUC PLUS 0i-MF (type 3)
В базовой комплектации установлена обновлённая система ЧПУ FANUC PLUS 0i-MF (3):• LCD монитор 10,4 дюймов с интерфейсом на русском языке;
• Система ЧПУ оборудована USB и сетевым портом, находящимся на передней панели для удобного использования, пульт перемещений MPG;
• Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства.
Рабочая зона:
![ynPVxIMNU7.png](https://www.prostanki.com/img/upload/foxu1zj3B3b7Z1_1684764951.png)
Диаграмма мощности и крутящего момента шпинделя 16/18.5 кВт, 16 000 об/мин.
![QL0OZBN01S.png](https://www.prostanki.com/img/upload/MHAcPo0JUKfIy5_3490234648.png)
План расположения:
![5gYdHHD9AW.png](https://www.prostanki.com/img/upload/XPcQhuAabFH4uP_9121070151.png)
Комплектация:
- Система ЧПУ FANUC PLUS 0i-MF (Type 3) на русском языке с Manual Guide и пультом MPG, экран 10,4” LCD, AICC-II (предпросмотр 200 кадров);
- Обдув конуса шпинделя при смене инструмента;
- Система подачи СОЖ в зону резания;
- Линейные направляющие качения роликового типа по осям X/Y/Z производства Тайвань;
- Привода по осям X/Y/Z FANUC;
- ШВП по осям X/Y/Z производства Тайвань;
- Автоматическое устройство смены инструмента (тип «рука») на 24 позиций производства Тайвань;
- Подготовка под установку 4-й оси (место в электрошкафу под привод 4-й оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси);
- Кондиционер электрошкафа;
- Трансформатор;
- Автоматическая система смазки;
- Освещение рабочей зоны;
- Трехцветная сигнальная лампа;
- Пистолет для обдува воздухом рабочей зоны;
- Пистолет СОЖ;
- Жесткое нарезание резьбы метчиком;
- Компоненты электрошкафа Siemens/Schneider;
- Транспортер для удаления стружки ленточного типа с тележкой;
- Обмыв зоны резания СОЖ;
- Сепаратор СОЖ дискового типа;
- CE стандарт;
- Автоматическое отключение станка по коду М30;
- Полностью закрытая зона обработки кабинетного типа (с крышей);
- Рым-болты М24 для подъема станка;
- Комплект опор для монтажа станка (включая анкерные болты);
- Руководство по эксплуатации на русском языке.
Размеры рабочего стола, мм | 1000 х 500 |
Наибольшая нагрузка на стол, кг | 600 |
Т-пазы стола | 5 х 18 х 100 |
Перемещение по оси X, мм | 850 |
Перемещение по оси Y, мм | 550 |
Перемещение по оси Z, мм | 600 |
Расстояние от торца шпинделя до поверхности рабочего стола, мм | 120 – 720 |
Расстояние от оси шпинделя до направляющих колонны, мм | 597 |
Шпиндель | |
Обороты шпинделя, об/мин. | 16 000 |
Мощность электродвигателя главного привода (пост.), кВт | 16 |
Мощность электродвигателя главного привода (30 мин.), кВт | 18,5 |
Направляющие и ШВП | |
Тип направляющих по осям X / Y / Z | Качения |
Ширина направляющих по осям X / Y / Z, мм | 35 / 45 /45 |
Количество направляющих по осям X / Y / Z, шт. | 2 / 2 / 2 |
Диаметр и шаг ШВП (X / Y / Z), мм х мм | 40 х 16 / 40 х 16 / 40 х 12 |
Класс точности ШВП | С3 |
Мощность двигателей по осям X / Y / Z, кВт | 3 / 3 / 3 |
Крутящий момент двигателей по осям X / Y / Z, Нм | 20 / 20 / 20 |
Инструментальная система | |
Тип хвостовика инструмента | ВВТ–40 |
Емкость магазина инструмента (тип – рука), шт. | 24 |
Время смены инструмента, сек. | 2,5 |
Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 78 (120) |
Макс. длина инструмента, мм | 300 |
Макс. масса инструмента, кг | 8 |
Скорость перемещений | |
Быстрые перемещения по осям X / Y / Z, м/мин. | 48 / 48 / 36 |
Рабочая подача по осям X / Y / Z, м/мин. | 10 |
Точность | |
Точность позиционирования по осям X / Y / Z, мм | 0,008 |
Повторяемость по осям X / Y / Z, мм | 0,004 |
Энергопотребление | |
Напряжение, В | 380 |
Частота, Гц | 50 |
Макс. потребляемая мощность станка, кВА | 20 |
Давление воздуха, Бар | 6 – 8 |
Габариты с транспортером стружки ( Д х Ш х В), мм | 2300 х 2700 х 2850 |
Вес, кг | 4500 |
