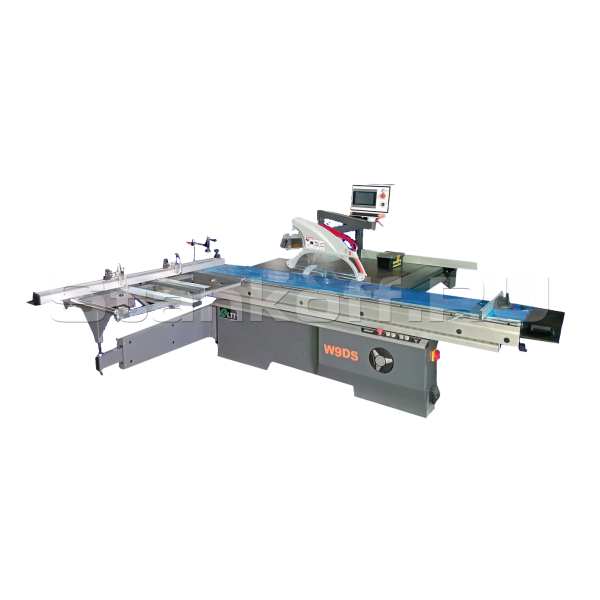

Форматно-раскроечный станок с ЧПУ роликовой кареткой и наклоном пилы W9DS
+7 (995) 888-07-03
Детальное описание
Предназначен для индивидуального и пакетного раскроя плитных материалов, включая материалы с ламинацией. Станок разработан для работы в сложных условиях и отлично подходит для крупносерийного и массового производства.
Преимущества станка:
- Электроподъём основной пилы;
- Задняя упорная линейка с электроприводом;
- Независимые мощные двигатели на основную (5,5 кВт) и подрезную пилу (1,1кВт);
- Поворотная штанга защиты пилы;
- Наружная регулировка подрезной пилы;
- Надёжные роликовые направляющие каретки;
- Пилы в комплектации станка;
- Кулачковый прижим и задняя угловая линейка в комплекте;
- Наклон пильного узла до 45° с цифровой индикацией.
Конструктивные особенности:

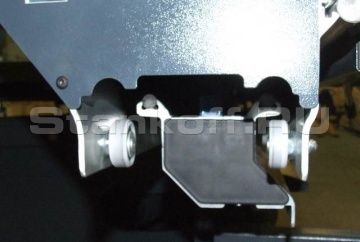

Роликовая каретка со стальными цилиндрическими направляющими
Обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

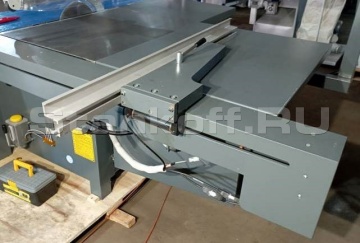

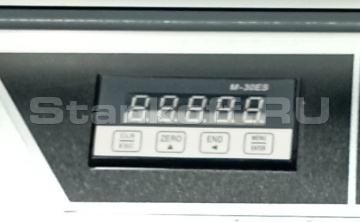

Задняя упорная линейка с электроприводом
Обеспечит быструю настройку в нужный размер с панели управления. Ход до 1180 мм.

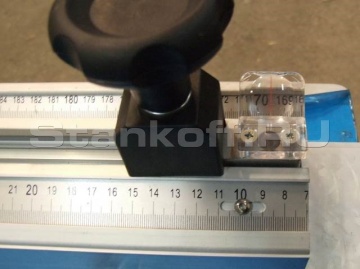

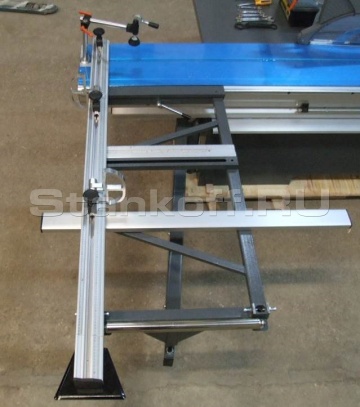

Линейка с откидными упорами и линазми
Линейка для большего удобства оснащена откидными упорами и линзами.

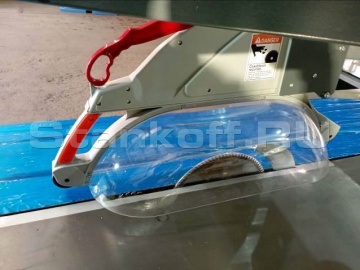

Кожух защиты пилы
Установлен на поворотной штанге. В стандартную комплектацию станка входит кожух защиты пилы с металлическим кронштейном.

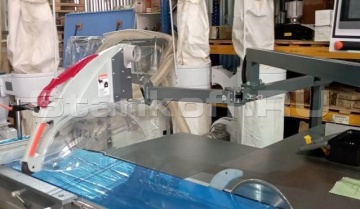

Поворотная стойка защитного кожуха
Упрощает обслуживание пильного узла.

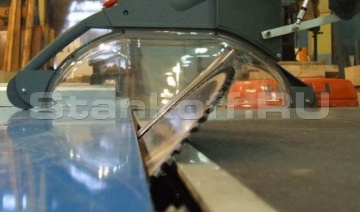

Наклон пильного узла до 45 градусов
Наклон пильного узла до 45° с цифровой индикацией.

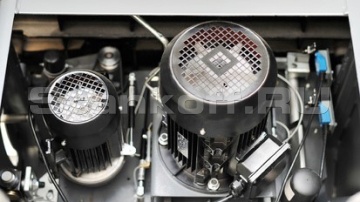

Мощные приводы
Мощные приводы основной и подрезной пил 5,5кВт и 1,1 кВт.

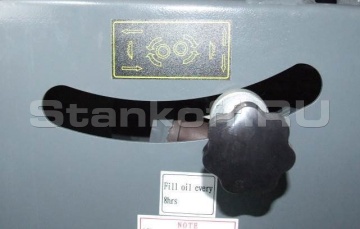

Настройка подрезной пилы
Удобная настройка подрезной пилы на боковой стенке станка.

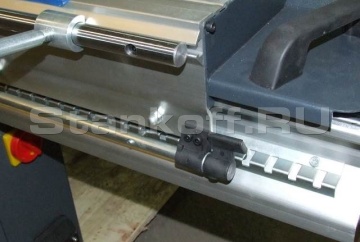

Фиксатор каретки
Удобный и надежный фиксатор с 45 точками фиксации каретки.Элементы станка:

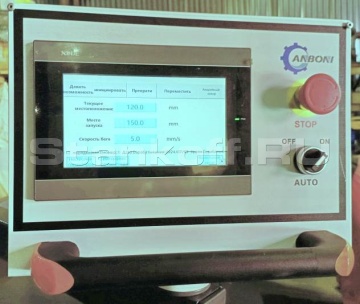

Сенсорная панель управления.
ЖК-экран с индикацией угла наклона.

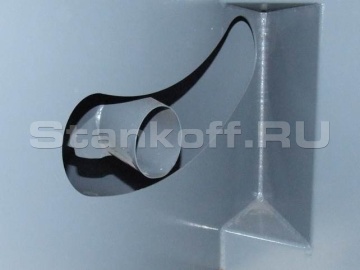

Патрубок под аспирацию диаметром 100 мм.

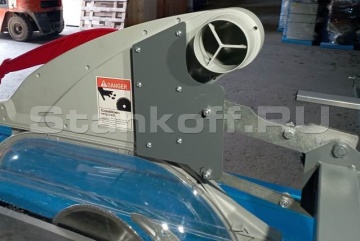

Парубок кожуха защиты пилы диаметром 90мм

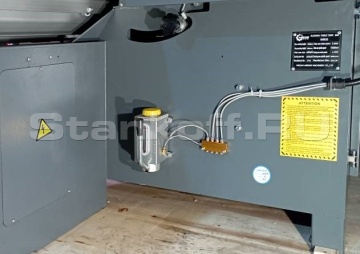

Централизованная система смазки.

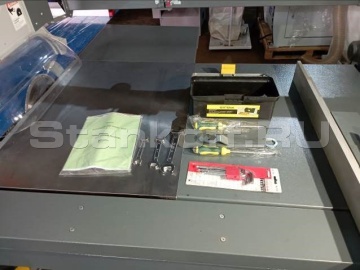

Комплектуется ящиком с инструментами.
| Макс. длина реза, мм | 3200 |
| Размеры основного стола, мм | 1130 х 660 |
| Размер подвижной каретки, мм | 3150 х 360 |
| Угол наклона пилы, ° | 0 – 45 |
| Диаметр основной пилы, мм | 300 х 30 |
| Диаметр подрезной пилы, мм | 120 х 20 |
| Макс. высота реза, мм | 80 |
| Макс. ход задней упорной линейки, мм | 1180 |
| Макс. высота реза пилой 300 мм, 45° | 55 |
| Диаметр нижнего патрубка аспирации сети, мм | 100 |
| Диаметр верхнего патрубка аспирации сети, мм | 90 (80) |
| Частота вращения основной пилы, об/мин. | 4000, 5000 |
| Частота вращения подрезной пилы, об/мин. | 9000 |
| Мощность электродвигателя подрезной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 1,1 |
| Габариты, мм | 3400 х 3500 х 1400 |
| Транспортные габариты, м | 2,21 х 1,25 х 0,95 / 3,4 х 0,45 х 0,3 |
| Вес нетто, кг | 930 |
| Вес брутто, кг | 990 |
