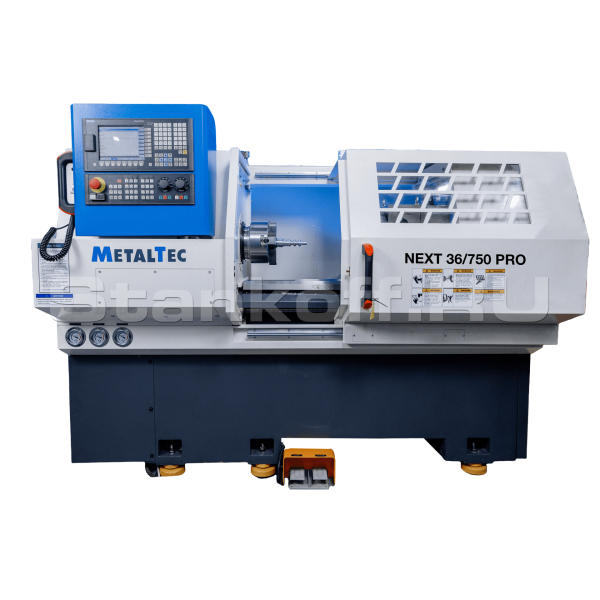

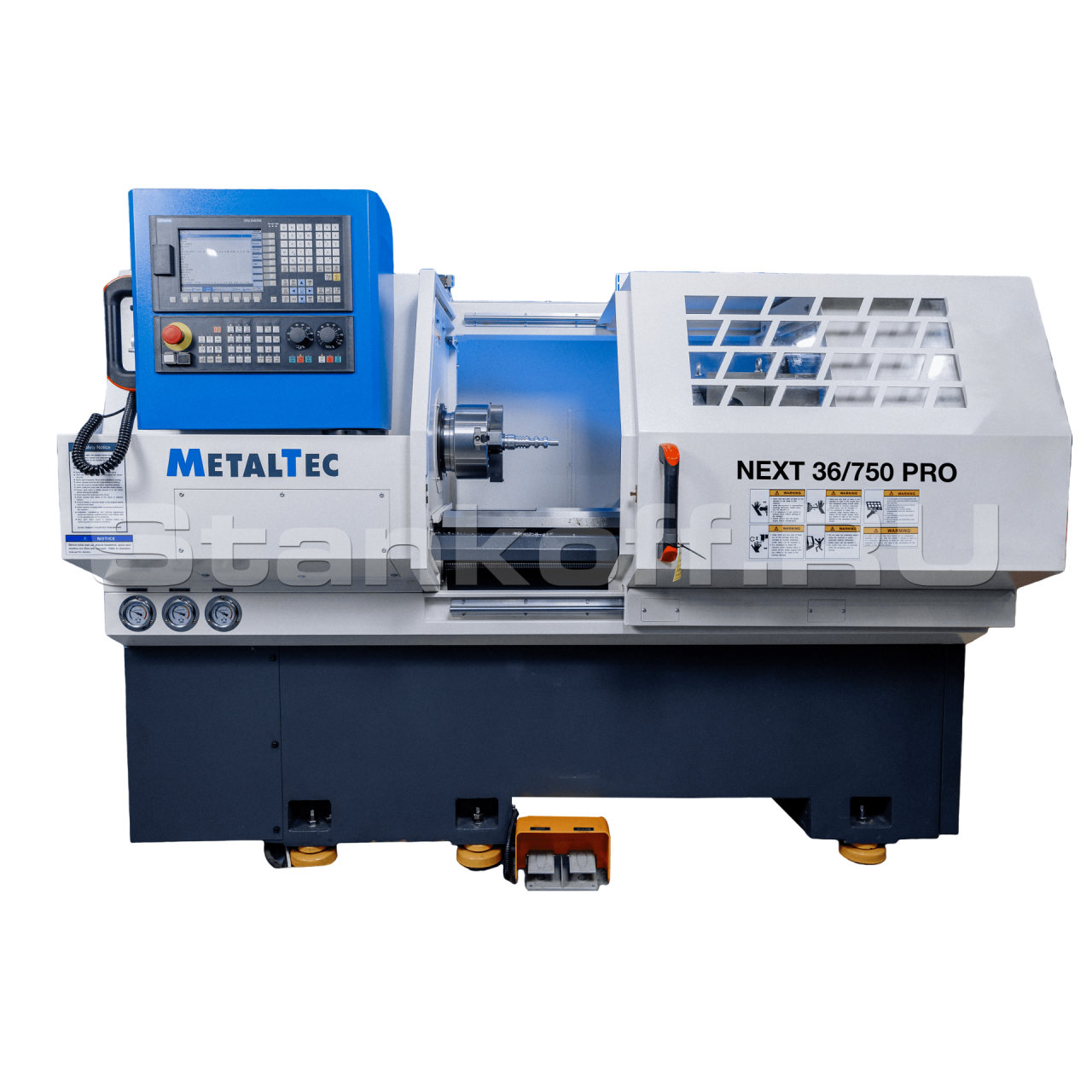

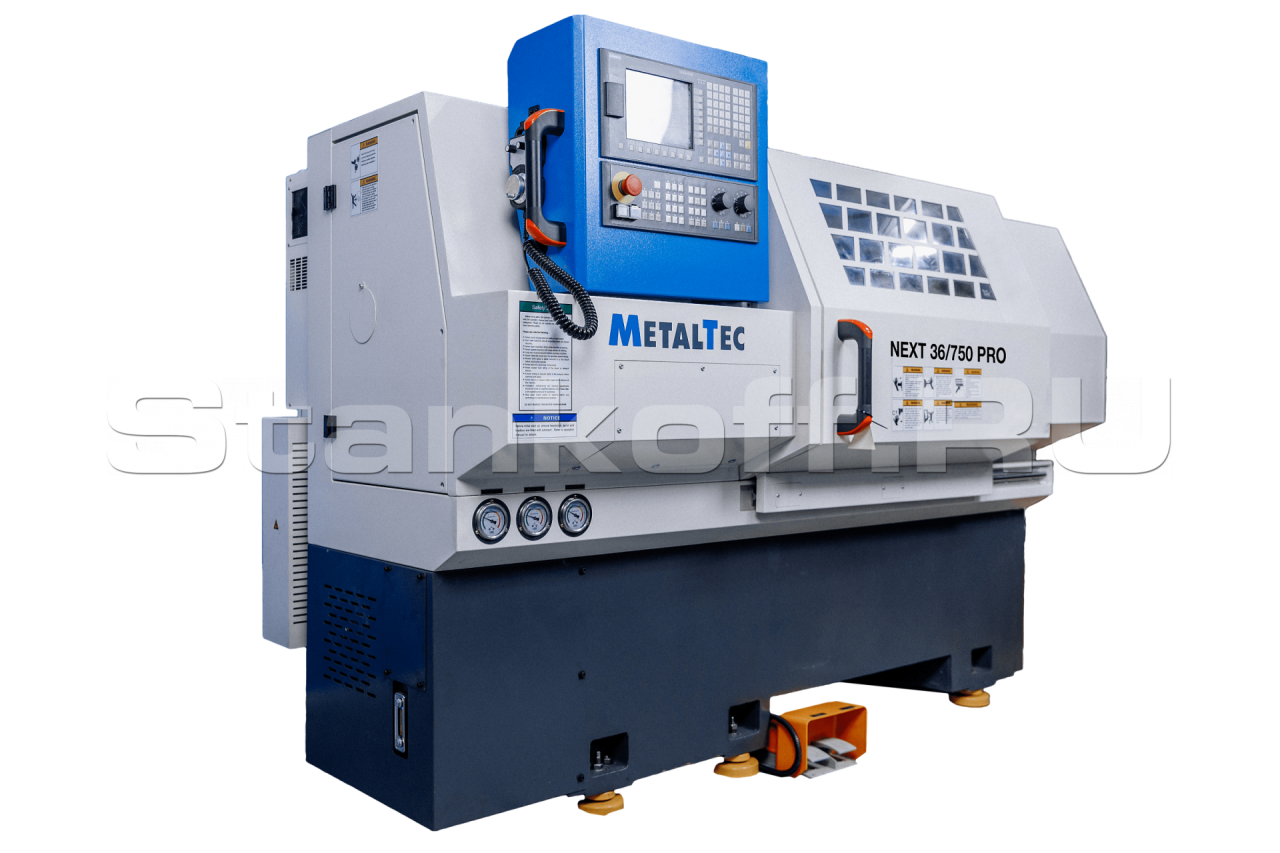

Токарный станок ЧПУ с горизонтальной станиной NEXT 36x750 Pro
Детальное описание
Предназначен для производства различных металлических изделий. Станок широко применяется в образовательных учреждениях, на опытных производствах и предприятиях металлообрабатывающей отрасли. Высокие технические характеристики и надёжность оборудования обеспечиваются благодаря использованию компонентов и узлов от ведущих мировых производителей, что позволяет обрабатывать детали с высокой точностью и повторяемостью.
Монолитная чугунная станина обеспечивает достаточную жёсткость и точность для серийного производства изделий. Высокая надёжность в сочетании с компактными размерами делают этот станок незаменимым на любом производстве, где требуется автоматизация процессов точения металлических и пластиковых изделий.
Область применения
Особенности
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Отверстия патрона 62 мм
- Станина имеет индукционную закалку с твердостью > HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Ширина станины 300 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
Конструктивные особенности
![SINUMERIK 808D Advanced](https://www.prostanki.com/img/upload/PV3y3xpotRTxNU_8741148766.jpeg)

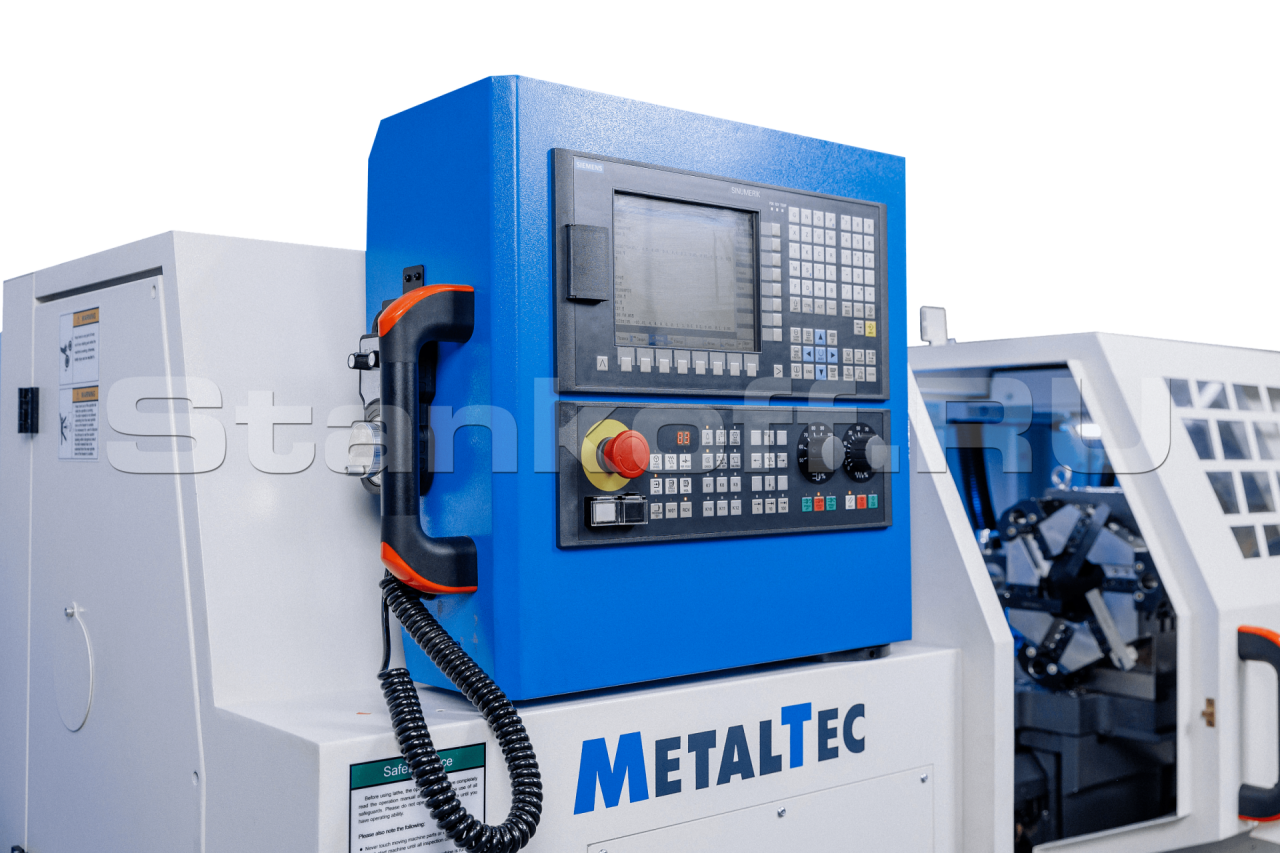

SINUMERIK 808D Advanced
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды.![Приводная система SIEMENS](https://www.prostanki.com/img/upload/nmLui4qfZa74AZ_6812786057.jpeg)
Приводная система SIEMENS
Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SIEMENS с их идеальными динамикой и точностью. Двигатели шпинделей SIEMENS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.![Монолитная литая массивная станина из чугуна](https://www.prostanki.com/img/upload/4mMGkUh2adWe4I_8447637104.png)
Монолитная литая массивная станина из чугуна
Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.![Револьверная 6-ти позиционная головка](https://www.prostanki.com/img/upload/cuVRlR7x3aVOXB_5019045249.jpeg)
Револьверная 6-ти позиционная головка
Максимальное количество устанавливаемых инструментов головки составляет 6 шт., что делает ее более функциональной в сравнении с 4-позиционной системой. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.![Направляющие скольжения](https://www.prostanki.com/img/upload/TyRGgCI6ooQ74w_5177585270.jpeg)
Направляющие скольжения
Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.![Высокоточный шпиндель](https://www.prostanki.com/img/upload/nodoCEzDVOGbQO_3648448530.png)
Высокоточный шпиндель
Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.![Конструкция из блока базирования шпинделя](https://www.prostanki.com/img/upload/ULCTNGnok0SKUG_4980350540.jpeg)
Конструкция из блока базирования шпинделя
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.![Высокоскоростной электродвигатель главного привода VEICHI](https://www.prostanki.com/img/upload/GuepjRrYDIkAoc_566282379.png)
Высокоскоростной электродвигатель главного привода VEICHI
Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 кВт.![Шарико-винтовая передача (Класс точности C3)](https://www.prostanki.com/img/upload/hfYl79wfMBbCcH_6088782052.jpeg)
Шарико-винтовая передача (Класс точности C3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.![3-х кулачковый зажим патрон (ручной зажим)](https://www.prostanki.com/img/upload/adXXJccwpzOxrT_1699458617.jpeg)
3-х кулачковый зажим патрон (ручной зажим)
На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.![Задняя бабка](https://www.prostanki.com/img/upload/7El1VSEVaYYDiL_421818497.png)
Задняя бабка
В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.![Автоматическая система смазки](https://www.prostanki.com/img/upload/VoQJ0CEPhEVZPy_5428962904.jpeg)
Автоматическая система смазки
Обеспечивает бесперебойную своевременную смазку узлов станка.Стандартная комплектация
- 3-х кулачковый механический патрон 200 мм;
- 5,5 кВт электродвигатель шпинделя VEICHI;
- 6-ти позиционная револьверная головка;
- Размер инструмента 20х20;
- Система ЧПУ Siemens 808D Advanced;
- Серводвигатели Siemens по осям Х/Z;
- Задняя бабка;
- Автоматическая система смазки направляющих;
- Система подачи охлаждающей жидкости (СОЖ);
- Вспомогательный источник света;
- Кабинетная защита.
Габариты обрабатываемых деталей | |
Макс. диаметр над станиной, мм | 360 |
Макс. диаметр над суппортом, мм | 200 |
Расстояние между центрами, мм | 750 |
Станина и направляющие | |
Тип станины | Монолитная станина из чугуна |
Твердость направляющих станины | HRC 50 |
Ширина станины, мм | 300 |
Направляющие по оси Z | Скольжения |
Направляющие по оси Х | Скольжения |
Система управления и сервоприводы | |
Стойка управления | Siemens 808D Advanced |
Серводвигатели | Siemens |
Шпиндель | |
Диаметр отверстия патрона, мм | 62 |
Торец шпинделя | А2-8 |
Конус шпинделя | MT6 |
Патрон, мм | 200 |
Скорость вращения | 35 - 2200 об/мин |
Перемещение и скорость подачи | |
Ход по оси Х, мм | 235 |
Ход по оси Z, мм | 640 |
Х,Z ускоренная подача, м/мин | 6/12 |
Инструмент | |
Тип установки инструмента, мм | 6-ти позиционная револьверная голова |
Количество устанавливаемого инструмента | 6 |
Размер инструмента, мм | 20 x 20 |
Задняя бабка | Ручная |
Конус | МТ4 |
Двигатель | |
Мощность шпинделя, кВт | 5,5 |
Мощность системы охлаждения, Вт | 200 |
Габаритные размеры | |
Длина, мм | 2300 |
Ширина, мм | 1480 |
Высота, мм | 1950 |
Вес, кг | 1400 |
Вес в упаковке, кг | 1800 |
