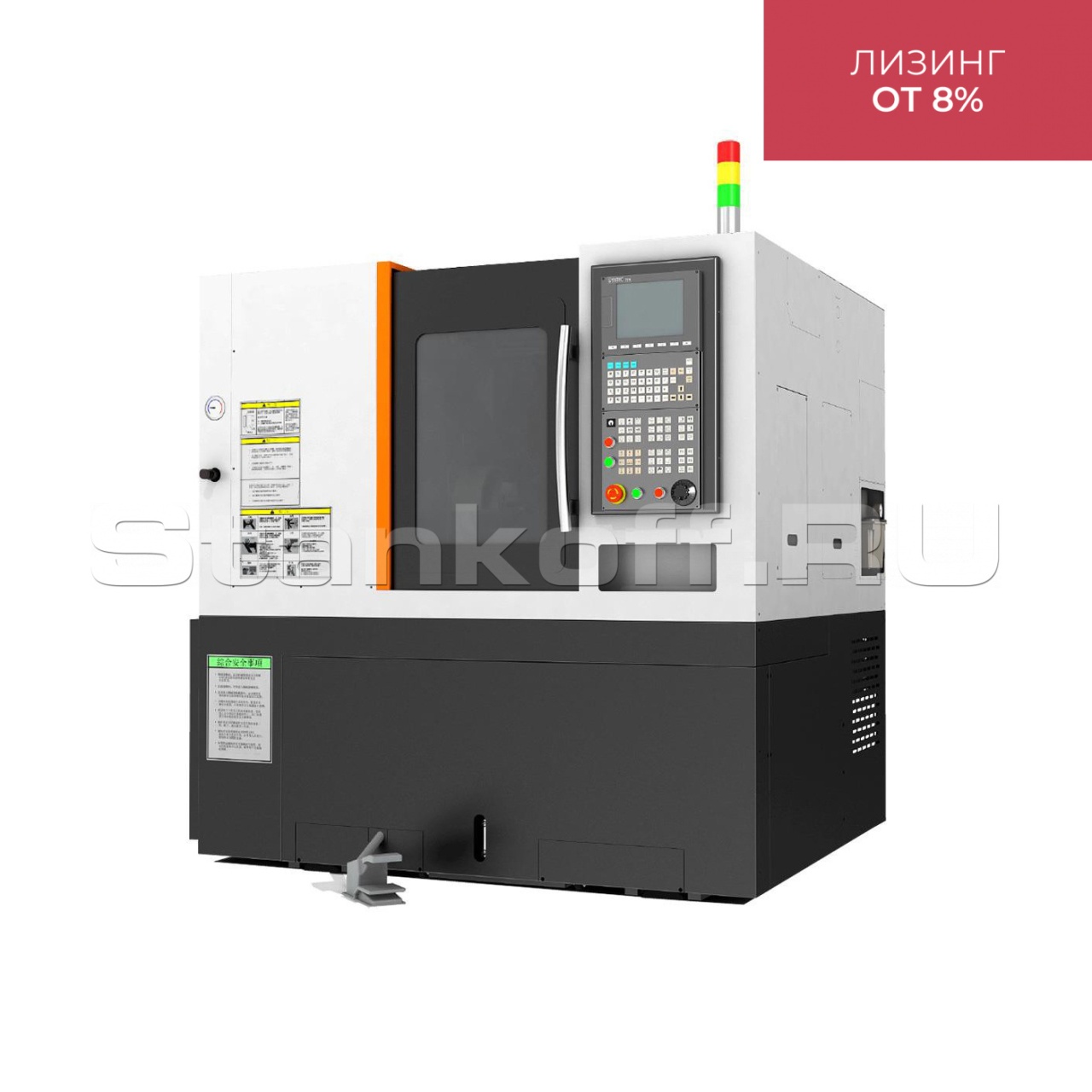

Токарный обрабатывающий центр QT55LM
Детальное описание
Токарный обрабатывающий центр QT55LM - высокоскоростной станок с наклонной станиной и приводным сменщиком инструмента. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм и может выполнять такие операции, как наружное и внутреннее точение, подточка торцов, отрезка деталей, нарезание канавок и проточек, нарезание наружных и внутренних резьб, фрезерование пазов, сверление отверстий и других.
Это идеальное оборудование для обработки заготовок из стали и чугуна, из цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
Конструктивные особенности
![Cтанина и направляющие](https://www.prostanki.com/img/upload/NFqv2mUGQvScaR_345388020.jpeg)
Cтанина и направляющие
Агрегаты станка располагаются на цельнолитой наклонной станине с углом наклона 30°, имеющей компактную конструкцию, высокую жесткость, устойчивость к нагрузкам и вибростойкость. Наклонная станина обеспечивает стабильное распределение нагрузки и надежную поддержку револьверной головы в процессе резания. Станина и суппорт изготовлены из высокопрочного чугуна с последующей термообработкой и искусственным старением. Суппорт станка (оси X и Z) двигается по высокоскоростным линейным направляющим качения.![Шпиндель](https://www.prostanki.com/img/upload/hfdVx6z4pIj5yK_4620464851.jpeg)
Шпиндель
Высокоскоростной прецизионный главный шпиндель с фланцем A2-6 подключается к мощному сервоприводу 11/15 кВт и устанавливается в жесткой передней бабке на прецизионные подшипники NSK (Япония). Данная кинематическая схема позволяет станку работать на высоких оборотах с максимальной точностью и скоростью перемещений, а также достигать высоких значений крутящего момента.![Приводной сменщик инструмента](https://www.prostanki.com/img/upload/gBpX4bqGQRdUht_3177580010.jpeg)
Приводной сменщик инструмента
На станок устанавливается высокоскоростной приводной сменщик инструмента SAUTER (Германия) револьверного типа на 12 позиций. Гидравлический зажим жестко фиксирует сменщик, а находящийся внутри мощный сервопривод приводит в движение приводные блоки инструмента. Места крепления инструмента выполнены по стандарту BMT, что гарантирует точное позиционирование и надежное закрепление блоков с инструментом.![ШВП с преднатягом класса точности С3](https://www.prostanki.com/img/upload/Bti4VYILQkywCZ_5798655505.jpeg)
ШВП с преднатягом класса точности С3
Высокоточные шарико-винтовые передачи с предварительным натягом производства THK (Япония) установлены на опоры с прецизионными подшипниками NACHI (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.![Линейные направляющие качения](https://www.prostanki.com/img/upload/0k6wnk8RQ4mY93_3529671817.jpeg)
Линейные направляющие качения
На станок устанавливаются точные линейные направляющие качения THK (Япония) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.![Система ЧПУ Fanuc 0i-TF Plus (Япония)](https://www.prostanki.com/img/upload/sZaHOo4zTcjLWm_4458081788.jpeg)
Система ЧПУ Fanuc 0i-TF Plus (Япония)
Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, обладает превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации.Преимущества системы:
• Наиболее распространенная система ЧПУ в России.
• Исключительная надежность с наработкой на отказ до 50 лет.
• Интерфейс полностью на русском языке.
• 10,4-дюймовый LCD-дисплей, 2 Мб памяти.
• Интерфейсы подключения USB и Ethernet (RJ-45).
• Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов, а также контроля прохождения траектории.
![Переносной пульт управления с маховичком](https://www.prostanki.com/img/upload/do5epAkCVRTAfv_8272540173.jpeg)
Переносной пульт управления с маховичком
Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийного останова.![Приводы шпинделя и осей Fanuc (Япония)](https://www.prostanki.com/img/upload/iTW1c9wGWlbwUp_1654656679.jpeg)
Приводы шпинделя и осей Fanuc (Япония)
Для перемещения всех линейных осей, а также вращения шпинделя и приводного инструмента используются высокомоментные и мощные сервоприводы Fanuc (Япония). Отличное соотношение производительности и точности, качественная сборка и высокая надежность. Максимально точная обратная связь с системой ЧПУ.![Подшипники шпинделя и осей (Япония)](https://www.prostanki.com/img/upload/9ztHlQgqZr67gA_4033172436.jpeg)
Подшипники шпинделя и осей (Япония)
Главный и второй шпиндель устанавливаются на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов. Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NACHI, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.![Гидравлический 3-кулачковый патрон с отверстием](https://www.prostanki.com/img/upload/tcCvI4PN98T0Db_1175917886.jpeg)
Гидравлический 3-кулачковый патрон с отверстием
Высококачественный патрон Ø200 мм. Быстрый и точный зажим заготовки. Производство компании AUTOGRIP (Тайвань). Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд. Проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.![Гидравлическая система](https://www.prostanki.com/img/upload/kxyjSiNZGlXOUy_2262777481.jpeg)
Гидравлическая система
Мощный и надежный гидравлический насос высокого давления. Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами. Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.![Система подачи СОЖ](https://www.prostanki.com/img/upload/njr19PHPEDvAgq_9174962274.jpeg)
Система подачи СОЖ
Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания. Подача СОЖ как по трубкам на диске револьвера, так и через инструмент. Высокоэффективный насос подачи СОЖ высокого давления. Позволяет максимально эффективно использовать потенциал современного режущего инструмента. Большеразмерный бак высокой емкости.![Автоматическая система смазки](https://www.prostanki.com/img/upload/0Yk9nGf0pUAGqk_1838539914.jpeg)
Автоматическая система смазки
На станок устанавливается импульсная система смазки с электронным управлением. Управляется системой ЧПУ. Возможность настраивать интервал и длительность работы. Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.![Электрические компоненты](https://www.prostanki.com/img/upload/OaW28kX6PCeNcL_5337526529.jpeg)
Электрические компоненты
В качестве сервоусилителя и модуля ввода/вывода приводов осей и шпинделя используются компоненты Fanuc (Япония). На станке используются качественные и надежные электрические реле, переключатели, пускатели производства OMRON (Япония), Schneider (Франция) и других компаний. Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания. Полностью закрытый пылезащищенный электрошкаф.![Трехцветная сигнальная лампа](https://www.prostanki.com/img/upload/pmlpbANy4nDQZV_5547111004.jpeg)
Трехцветная сигнальная лампа
Цветовая индикация текущего состояния станка. Удаленно сообщает оператору о состоянии режима работы. Современный дизайн.![Ленточный транспортер для удаления стружки](https://www.prostanki.com/img/upload/pKC98hryEjoQ42_7418131746.jpeg)
Ленточный транспортер для удаления стружки
Высокопроизводительный ленточный конвейер для больших объемов стружки. Комплектуется специальной тележкой. Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др.. Управляется системой ЧПУ с помощью кнопок или М-команд.![Педаль зажима / разжима токарного патрона](https://www.prostanki.com/img/upload/QnqWeKh2UUlRGU_4872784452.jpeg)
Педаль зажима / разжима токарного патрона
Удобное и быстрое управление патроном ножной педалью. Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен. Простая надежная конструкция, устойчивая к износу.![Освещение рабочей зоны](https://www.prostanki.com/img/upload/Z9r7uIp4HaAVI9_1206731737.jpeg)
Освещение рабочей зоны
Современное светодиодное освещение. Пылевлагозащищенный специальный станочный светильник. Находится над патроном. Полное освещение рабочей зоны станка.![Полная кабинетная защита](https://www.prostanki.com/img/upload/cdgc3tTiBxTOgN_1080370069.jpeg)
Полная кабинетная защита
Полностью закрытая рабочая зона с защитными устройствами. Большеразмерная раздвижная дверь с бронированным стеклом, перемещающаяся по линейным направляющим. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов.![Замок дверей рабочей зоны](https://www.prostanki.com/img/upload/pbY4sXOsbbPIX1_5920823728.jpeg)
Замок дверей рабочей зоны
Работает по принципу концевого выключателя. Автоматическая блокировка дверей во время обработки. Снижает риски травм среди персонала. Соответствует нормам техники безопасности предприятий.![Комплект технической документации](https://www.prostanki.com/img/upload/OfMysZ3UAYWxYm_3498622688.jpeg)
Комплект технической документации
Оригинальные руководства по эксплуатации станка. Паспорт точности и упаковочный лист. Оригинальные руководства по работе с системой ЧПУ. Руководство по эксплуатации станка на русском языке. USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.Диаграммы крутащего момента
![](https://www.prostanki.com/img/upload/4iluh3jzjA6MIL_4927576407.jpeg)
![](https://www.prostanki.com/img/upload/C3djZiNijxytbc_2326578224.jpeg)
Рабочая зона
![2eqj3W8krx.jpeg](https://www.prostanki.com/img/upload/LFBpmh1L9ohhBJ_2679759631.jpeg)
Дополнительные опции
![Программируемая задняя бабка](https://www.prostanki.com/img/upload/o0zT55MQaMxxfF_8647571499.jpeg)
Программируемая задняя бабка
Задняя бабка с встроенным серводвигателем Fanuc (Япония) либо Delta (Тайвань). Перемещается по собственным линейным направляющим качения независимо от суппорта. Управляется системой ЧПУ. Возможность запрограммировать подвод задней бабки к заготовке и отвод от нее, за счет чего сокращается время обработки.![Шпиндель-мотор Fitz (Италия)](https://www.prostanki.com/img/upload/H30ZF5p6iSheMi_2603721567.jpeg)
Шпиндель-мотор Fitz (Италия)
Шпиндель со встроенным в него электромотором. Обеспечивает наилучший баланс мощности, крутящего момента и оборотов. Максимальный крутящий момент до 145 Нм. Жесткая компактная конструкция повышает плавность хода и точность позиционирования по оси С.![Система измерения инструмента Renishaw серии HP](https://www.prostanki.com/img/upload/M1qwSxCoRjvaMg_7252793124.jpeg)
Система измерения инструмента Renishaw серии HP
Контактная 3D-система измерения и привязки инструмента с проводной передачей данных. Откидная или съемная рука с щупом в зависимости от наличия уловителя деталей. Используется для контроля поломки инструмента и измерения длин и диаметров различных инструментов. Контроль и коррекция износа во время обработки. Автоматический цикл измерения позволяет исключить человеческий фактор при привязке инструмента. Точность измерений в пределах 1 мкм.![Мотор приводного инструмента 4000 об/мин](https://www.prostanki.com/img/upload/iQvlzZcTd0DIc8_9262306633.jpeg)
Мотор приводного инструмента 4000 об/мин
Мотор с увеличенными оборотами производства Fanuc (Япония). Повышенные обороты позволяют производить обработку с более прогрессивными режимами резания, а также обрабатывать цветные металлы, такие как алюминий, латунь и другие.![Барфидер LNS (Швеция)](https://www.prostanki.com/img/upload/uAiwP1XdWkmCtx_957712105.jpeg)
Барфидер LNS (Швеция)
Устройство автоматической подачи прутка длиной до 1500 мм. Управление подачей прутка с помощью М-команд или кнопок на панели ЧПУ увеличивает автоматизацию производства. Точное позиционирование прутка за счет использования сервопривода. Значительно сокращает вспомогательное время обработки.![Уловитель деталей](https://www.prostanki.com/img/upload/sgiRwMXK9d9NMf_9688630603.jpeg)
Уловитель деталей
Пневматический уловитель для малогабаритных деталей. Управляется системой ЧПУ с помощью кнопок или М-команд. Детали после обработки выгружаются в корзину в двери станка, что исключает необходимость останавливать станок, чтобы выгрузить готовое изделие и установить новую заготовку. Значительно сокращает вспомогательное время обработки, особенно в комбинации с барфидером.![Сепаратор СОЖ](https://www.prostanki.com/img/upload/VpRdKAq3GoCCdI_701766036.jpeg)
Сепаратор СОЖ
Очищает СОЖ от масла и стружки. Уменьшает вероятность попадания загрязнений в систему подачи СОЖ. Позволяет продлить срок службы смазочно-охлаждающей жидкости.![Система фильтрации масляного тумана](https://www.prostanki.com/img/upload/tL5b2fvuZ1VCrG_5202955071.jpeg)
Система фильтрации масляного тумана
Представляет собой воздушный насос с масляным фильтром. Фильтрует масляный туман, образованный машинным маслом или масляными эмульсиями, такими как СОЖ. Уменьшает загрязнение рабочей зоны. Улучшает видимость при активном испарении СОЖ в зоне резания.![Осевые и радиальные приводные держатели инструмента](https://www.prostanki.com/img/upload/S4F02GKgiOUJRm_6293478397.jpeg)
Осевые и радиальные приводные держатели инструмента
Дополнительные держатели инструмента осевого и радиального типа позволяют увеличить количество заранее подготовленного инструмента. Удобная обработка как на торце заготовки, так и на основной поверхности. Надежное и жесткое крепление блоков типа BMT.![Осевые и радиальные держатели инструмента](https://www.prostanki.com/img/upload/SazOA4BfOoeHeD_8078155488.jpeg)
Осевые и радиальные держатели инструмента
Держатели для обычного токарного инструмента. Осевой держатель позволяет использовать расточные головки, борштанги и сверла. Радиальный держатель позволяет использовать токарные резцы для подточки торцов или нарезания канавок.Стандартная комплектация
- Система ЧПУ Fanuc 0i-TF Plus;
- Гидравлический 3-кулачковый патрон Ø200 мм с отверстием;
- 12-позиционный приводной сменщик инструмента SAUTER (Германия);
- Педаль зажима / разжима токарного патрона;
- Ленточный транспортер для удаления стружки с тележкой;
- Освещение рабочей зоны;
- Комплект обслуживающего инструмента;
- Руководство по эксплуатации на русском языке.
Электрические характеристики | |
Общая потребляемая мощность, кВт | 30 |
Напряжение сети и частота тока, В / Гц | 380 / ~50 |
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт | 11 / 15 |
Система ЧПУ | Fanuc 0i-TF Plus |
Станочные данные | |
Максимальный диаметр вращения, мм | 550 |
Диаметр обработки над суппортом, мм | 380 |
Максимальная длина обработки, мм | 485 |
Угол наклона станины, ° | 30 |
Шпиндель | |
Максимальное число оборотов, об/мин | 4500 |
Максимальный крутящий момент, Нм | 63 / 96 |
Диаметр проходного отверстия, мм | 62 |
Максимальный диаметр обрабатываемого прутка, мм | 51 |
Фланец | A2-6 (DIN 55026, ISO 702/I) |
Диаметр патрона, мм | 200 |
Перемещения и подачи | |
Перемещение по оси X, мм | 190+10 |
Перемещение по оси Z, мм | 620 |
Скорость рабочей подачи по осям Х / Z, м/мин | 30 |
Скорость быстрого хода по осям Х / Z, м/мин | 30 |
Точность | |
Повторяемость, мм | ± 0,002 |
Позиционирование, мм | ± 0,003 |
Приводной сменщик инструмента | |
Количество инструмента | 12 |
Тип сменщика инструмента | BMT55 |
Максимальная высота державки резца, мм | 25 |
Максимальный диаметр расточного инструмента, мм | Ø40 |
Мощность двигателя приводного инструмента, кВт | 3,1 |
Максимальное число оборотов приводного инструмента, об/мин | 3000 |
Общие параметры | |
Габаритные размеры (Д х Ш х В), мм | 3000 х 1950 х 1950 |
Масса станка, кг | 4500 |
