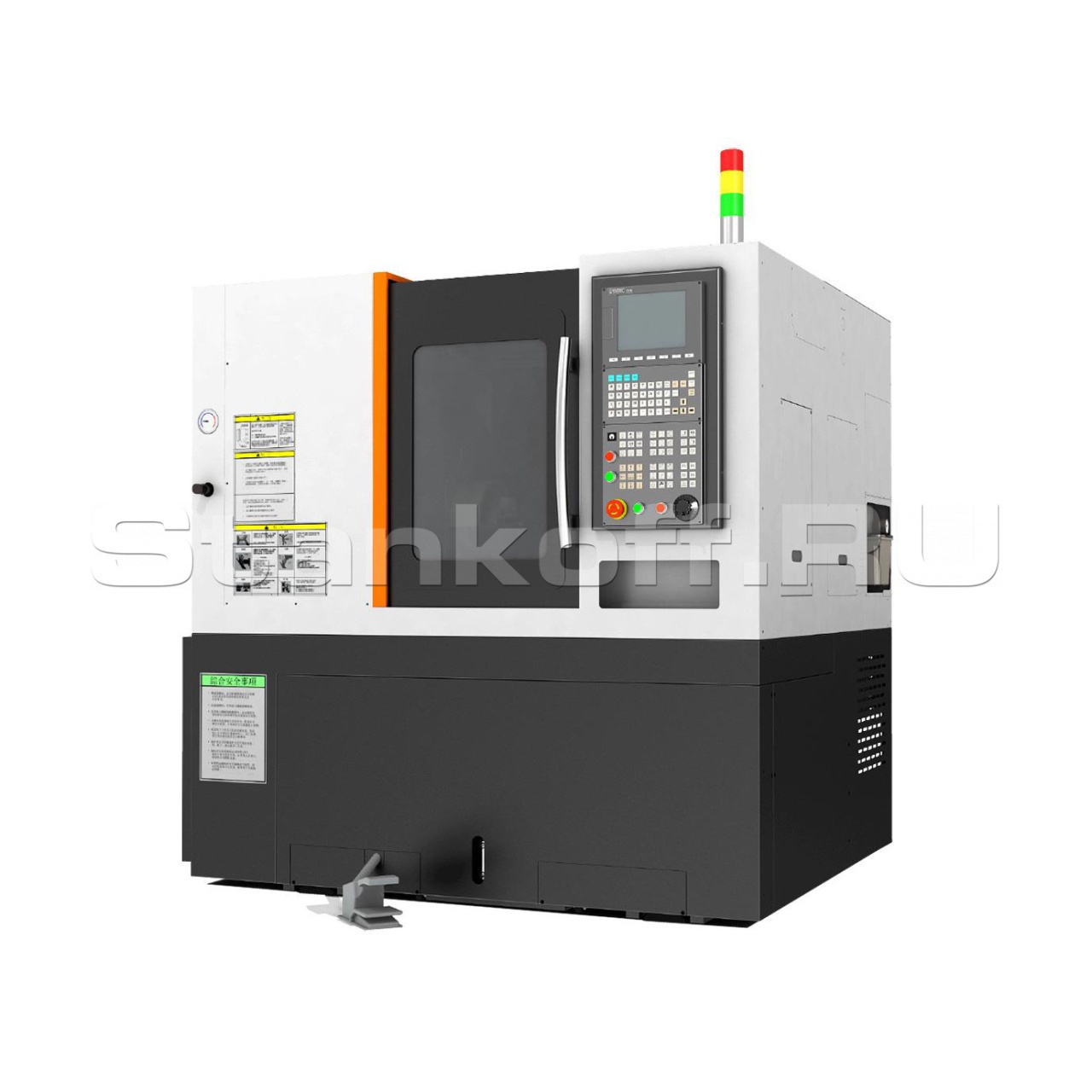

Токарный обрабатывающий центр QT45LM
Детальное описание
Высокоскоростной станок с наклонной станиной и приводным сменщиком инструмента. Он подходит для прецизионной токарно-фрезерной обработки мелких деталей сложных форм.
Это оборудование отлично справляется с обработкой заготовок из стали, чугуна, цветных металлов и сплавов, которые используются в электронной, приборостроительной, аэрокосмической, медицинской промышленности и военно-промышленном комплексе.
Станок оснащен мощным шпинделем, обеспечивающим высокую скорость вращения и стабильную работу при значительных нагрузках. Имеет продвинутую систему ЧПУ (числовое программное управление), которая позволяет автоматизировать и оптимизировать процесс обработки. Модель QT45LM характеризуется высокой жесткостью конструкции, что обеспечивает минимальные вибрации и высокое качество поверхности обработанных деталей. Станок также оборудован системой автоматической смены инструмента, что значительно повышает его производительность и сокращает время на переналадку.
Конструктивные особенности
![Станина и направляющие](https://www.prostanki.com/img/upload/O5R9K0sFd4TMaW_9456790854.jpeg)
Станина и направляющие
Станок имеет прочную и компактную цельнолитую наклонную станину с углом наклона 30 градусов. Она обеспечивает высокую жёсткость и устойчивость к нагрузкам и обладает виброустойчивостью. Благодаря наклонному положению станины нагрузка распределяется равномерно, что позволяет надёжно поддерживать револьверную головку во время обработки.Станина и суппорт изготовлены из высокопрочного чугуна, который прошёл термообработку и искусственное старение. Это гарантирует долговечность и надёжность станка.
Суппорт станка, который отвечает за движение по осям X и Z, оснащён высокоскоростными линейными направляющими качения, обеспечивая плавное и точное перемещение инструмента в процессе обработки.
![Шпиндель](https://www.prostanki.com/img/upload/zegUgfkgTpA4i5_3616668227.jpeg)
Шпиндель
Высокоскоростной прецизионный шпиндель с фланцем A2-5 подключается к мощному сервоприводу мощностью 7,5/11 кВт. Он устанавливается в жёсткой передней бабке на прецизионные подшипники NSK, произведённые в Японии.Такая конструкция позволяет станку работать со скоростью до 5000 оборотов в минуту, обеспечивая максимальную точность и скорость перемещений.
![Приводной сменщик инструмента](https://www.prostanki.com/img/upload/UUm7hnhrhaOfMT_4847217325.jpeg)
Приводной сменщик инструмента
На станке установлен высокоскоростной приводной сменщик инструмента револьверного типа SAUTER (Германия) на 12 позиций, который жёстко фиксируется гидравлическим зажимом. Внутри сменщика находится мощный сервопривод, который приводит в движение приводные блоки инструмента. Места крепления инструмента выполнены по стандарту BMT, что гарантирует точное позиционирование и надёжное закрепление блоков с инструментами.![ШВП с преднатягом класса точности С3](https://www.prostanki.com/img/upload/KeuOSRSLAGLekU_1139375370.jpeg)
ШВП с преднатягом класса точности С3
Высокоточные шарико-винтовые передачи THK (Япония) оснащены прецизионными подшипниками NACHI (Япония) и подключены к серводвигателям через высококачественную безлюфтовую муфту. Благодаря этому обеспечивается плавный и точный ход ШВП, что в свою очередь гарантирует высокое качество обработки.![Линейные направляющие качения](https://www.prostanki.com/img/upload/hK8m4gJsJ4ojde_5331805645.jpeg)
Линейные направляющие качения
На станок установлены высокоточные линейные направляющие качения компании THK (Япония). Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений. Благодаря этим свойствам обеспечивается высокая точность позиционирования при обработке на любых скоростях.Базовая комплектация станка
![Система ЧПУ Fanuc 0i-TF Plus (Япония)](https://www.prostanki.com/img/upload/zAjtOALvpqGMdG_2405886456.jpeg)
Система ЧПУ Fanuc 0i-TF Plus (Япония)
Это одна из самых надёжных и эффективных систем цифрового управления. Она оснащена мощными программируемыми логическими контроллерами (PLC) и центральным процессором. Система обеспечивает превосходное качество и динамическую точность управления, а также высокое разрешение и частоту дискретизации. Интерфейс полностью переведён на русский язык, что делает работу с системой более удобной и понятной.В базовый комплект входит пакет высокоскоростной и высокоточной AICC-1. Этот пакет оптимизирует ускорение и торможение приводов, а также обеспечивает контроль прохождения траектории.
Система оснащена 10,4-дюймовым LCD-дисплеем и имеет 2 Мб памяти. Для подключения используются интерфейсы USB и Ethernet (RJ-45), что обеспечивает удобство и гибкость в настройке и использовании системы.
![Переносной пульт управления с маховичком](https://www.prostanki.com/img/upload/LMA93kf1ApFpTr_7116089456.jpeg)
Переносной пульт управления с маховичком
Позволяет осуществлять ручное управление станком без необходимости использования кнопочного пульта системы ЧПУ. Это снижает риск возникновения столкновений при наладке оборудования. Также станок оснащён кнопкой аварийного останова.![Приводы шпинделя и осей](https://www.prostanki.com/img/upload/HLmdQZg66WD35w_3339416890.jpeg)
Приводы шпинделя и осей
Для перемещения всех линейных осей, а также вращения шпинделя и приводного инструмента используются высокомоментные и мощные сервоприводы Fanuc (Япония). Отличное соотношение производительности и точности, качественная сборка и высокая надежность. Максимально точная обратная связь с системой ЧПУ.![Подшипники и шпинделя и осей](https://www.prostanki.com/img/upload/91YdiZ5YPyY2WI_8910132143.jpeg)
Подшипники и шпинделя и осей
Шпиндель устанавливается на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов. Шариковые винты закреплены на двойных опорах с использованием прецизионных подшипников Nachi, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.![Гидравличейский 3-кулачковый патрон с отверстием](https://www.prostanki.com/img/upload/plZJAK9Lm1BOTu_6905496026.jpeg)
Гидравличейский 3-кулачковый патрон с отверстием
Высококачественный патрон Ø150 мм. Позволяет быстро и точно закреплять заготовку. Производится компанией AUTOGRIP (Тайвань). Управляется с помощью педали, кнопок на панели системы ЧПУ или М-команд. Имеется проходное отверстие для работы с длинными заготовками. Изготовлен из высококачественной легированной стали. Регулируемое усилие зажатия.![Программируемая задняя бабка](https://www.prostanki.com/img/upload/xEYyDHC6XjSTpr_3660253899.jpeg)
Программируемая задняя бабка
Задняя бабка оснащена встроенным серводвигателем Delta (Тайвань). Перемещается по собственным линейным направляющим качения независимо от суппорта. Управляется системой ЧПУ. Возможность запрограммировать подвод задней бабки к заготовке и отвод от неё, что позволяет сократить время обработки.![Гидравлическая система](https://www.prostanki.com/img/upload/UqrzQYNyGpbjQ1_8621836089.jpeg)
Гидравлическая система
Мощный и надежный гидравлический насос высокого давления. Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами. Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.![Система подачи СОЖ](https://www.prostanki.com/img/upload/LLJPrlXizKa2OS_2811087120.jpeg)
Система подачи СОЖ
Применяется для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания. СОЖ подаётся как по трубкам, расположенным на диске револьверной головки, так и через инструмент. Бак для СОЖ имеет большой объём, что обеспечивает длительную работу без необходимости частой дозаправки.![Автоматическая система смазки](https://www.prostanki.com/img/upload/tFL0CiYbSPjfro_5820270244.jpeg)
Автоматическая система смазки
На станок устанавливается импульсная система смазки, которая управляется электронной системой ЧПУ. С её помощью можно настроить интервалы и длительность работы. Система трубок для подачи смазки подводит её ко всем направляющим и опорам шарико-винтовой пары, чтобы во время работы станка движущиеся части были равномерно смазаны.![Электрические компоненты](https://www.prostanki.com/img/upload/DTXOnoKTJ4vwhO_2588390123.jpeg)
Электрические компоненты
В качестве сервоусилителя и модуля ввода/вывода для приводов осей и шпинделя используются высококачественные компоненты от Fanuc (Япония). В станке применяются надёжные электрические реле, переключатели и пускатели производства OMRON (Япония) и SCHNEIDER (Франция), а также других известных компаний. Проводка станка и его силовая цепь защищены от перегрузок по току и короткого замыкания. Электрошкаф станка полностью закрыт и защищён от пыли.![Ленточный транспортер для удаления стружки](https://www.prostanki.com/img/upload/nd3owgg73xaitE_9146644553.jpeg)
Ленточный транспортер для удаления стружки
Мощный ленточный конвейер предназначен для работы с большими объёмами стружки. В комплекте с конвейером идёт специальная тележка. Он особенно хорошо подходит для сбора плотной и сыпучей стружки, например, от алюминия, бронзы, чугуна и других материалов. Управление конвейером осуществляется через систему ЧПУ с помощью кнопок или М-команд.![Трехцветная сигнальная лампа](https://www.prostanki.com/img/upload/tUeg8XqgFX4Q0e_9748845451.jpeg)
Трехцветная сигнальная лампа
Цветовые индикаторы показывают текущее состояние станка. Оператор может удалённо отслеживать режим работы оборудования.![Педаль зажима/разжима токарного патрона](https://www.prostanki.com/img/upload/DEsFYc6P1eyR1k_1178691949.jpeg)
Педаль зажима/разжима токарного патрона
Удобное и быстрое управление патроном ножной педалью. Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен. Простая надежная конструкция, устойчивая к износу.![Сепаратор СОЖ](https://www.prostanki.com/img/upload/2V6WhIoQkDfHDZ_3908910179.jpeg)
Сепаратор СОЖ
Очищает смазочно-охлаждающую жидкость (СОЖ) от масла и стружки. Уменьшает вероятность попадания загрязнений в систему подачи СОЖ. Продлевает срок службы смазочно-охлаждающей жидкости.![Освещение рабочей зоны](https://www.prostanki.com/img/upload/CxJgHbniuB8dTU_2448750047.jpeg)
Освещение рабочей зоны
Современное светодиодное освещение представлено специальным пылевлагозащищённым станочным светильником, который размещается под патроном. Он обеспечивает полное освещение рабочей зоны станка для комфортной и безопасной работы.![Осевые и радиальные приводные держатели инструмента](https://www.prostanki.com/img/upload/Yf7sj4teL3v6CF_9318600877.jpeg)
Осевые и радиальные приводные держатели инструмента
В комплект входят осевой и радиальный держатели, которые позволяют удобно обрабатывать как торцевые, так и основные поверхности. Блоки типа ВМТ крепятся надёжно и жёстко.![Осевые и радиальные держатели инструмента](https://www.prostanki.com/img/upload/CZIBfOmqNrItCd_2516975981.jpeg)
Осевые и радиальные держатели инструмента
Держатели для обычного токарного инструмента. Осевой держатель позволяет использовать расточные головки, борштанги и сверла. Радиальный держатель применяется для подточки торцов и нарезания канавок с помощью токарных резцов.![Полная кабинетная защита](https://www.prostanki.com/img/upload/BEkARrU2pq4JLS_5650017922.jpeg)
Полная кабинетная защита
Закрытая рабочая зона с защитными устройствами. Для входа в зону используется большая раздвижная дверь с бронированным стеклом, перемещающаяся по линейным направляющим. Благодаря этой конструкции внутрь станка не проникают пыль, влага и посторонние предметы и обеспечивается максимальная защита персонала.![Замок дверей рабочей зоны](https://www.prostanki.com/img/upload/pADh5TYMM3TIXU_5891016490.jpeg)
Замок дверей рабочей зоны
Принцип работы устройства основан на использовании концевого выключателя. Во время обработки оно автоматически блокирует двери, что снижает риск получения травм персоналом.Электрические характеристики | |
Общая потребляемая мощность, кВТ/В/Гц | 24/380/~50Гц |
Мощность двигателя шпинделя (продолжительно/30 мин), кВт | 7,5/11 |
Система ЧПУ | Fanuc 0i-TF Plus |
Станочные данные | |
Максимальный диаметр вращения, мм | 450 |
Диаметр обработки над суппортом, мм | 300 |
Максимальная длина обработки, мм | 370 |
Угол наклона станины | 30° |
Шпиндель | |
Максимальное число оборотов, об/мин. | 4500 |
Максимальный крутящий момент, Нм | 48/63 |
Диаметр проходного отверстия, мм | 56 |
Максимальный диаметр обрабатываемого прутка, мм | 45 |
Фланец | А2-5 (DIN 55026, ISO702/I) |
Диаметр патрона, мм | 150 |
Перемещения и подачи | |
Перемещение по оси X, мм | 150+10мм |
Перемещение по оси Z, мм | 430 |
Скорость рабочей подачи по осям X/Z, м/мин. | 10/12 |
Скорость быстрого хода по осям X/Z, м/мин. | 20/24 |
Точность | |
Повторяемость, мм | ±0,002 |
Позиционирование, мм | ±0,003 |
Приводной сменщик инструмента | |
Количество инструмента | 12 |
Тип сменщика инструмента | ВМТ45 |
Максимальная высота державки резца, мм | 20 |
Максимальный диаметр расточного инструмента, мм | Ø25 |
Мощность двигателя приводного инструмента, кВт | 2,3 |
Максимальное число оборотов приводного инструмента, об/мин | 4000 |
Задняя бабка | |
Тип задней бабки | Программируемая с сервоприводом |
Конус пиноли задней бабки | МК4 |
Общие параметры | |
Габаритные параметры (ДхШхВ), мм | 2500х1650х1700 |
Масса станка, кг | 4100 |
