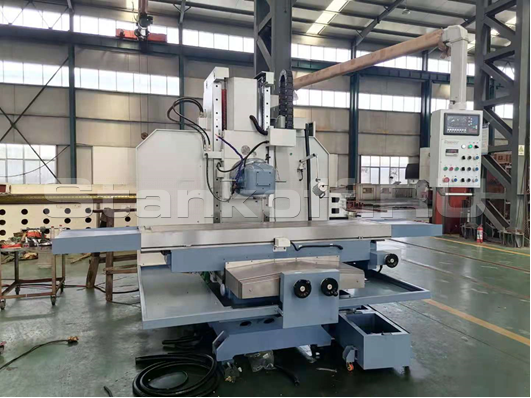

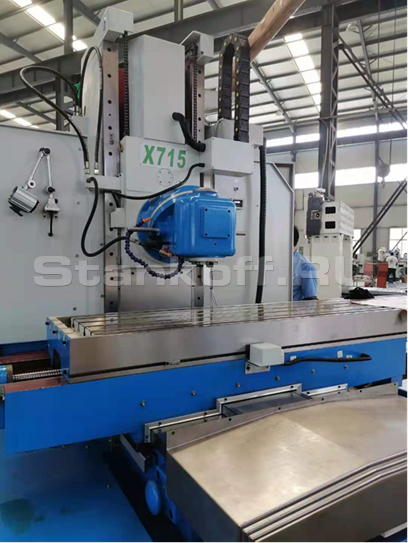

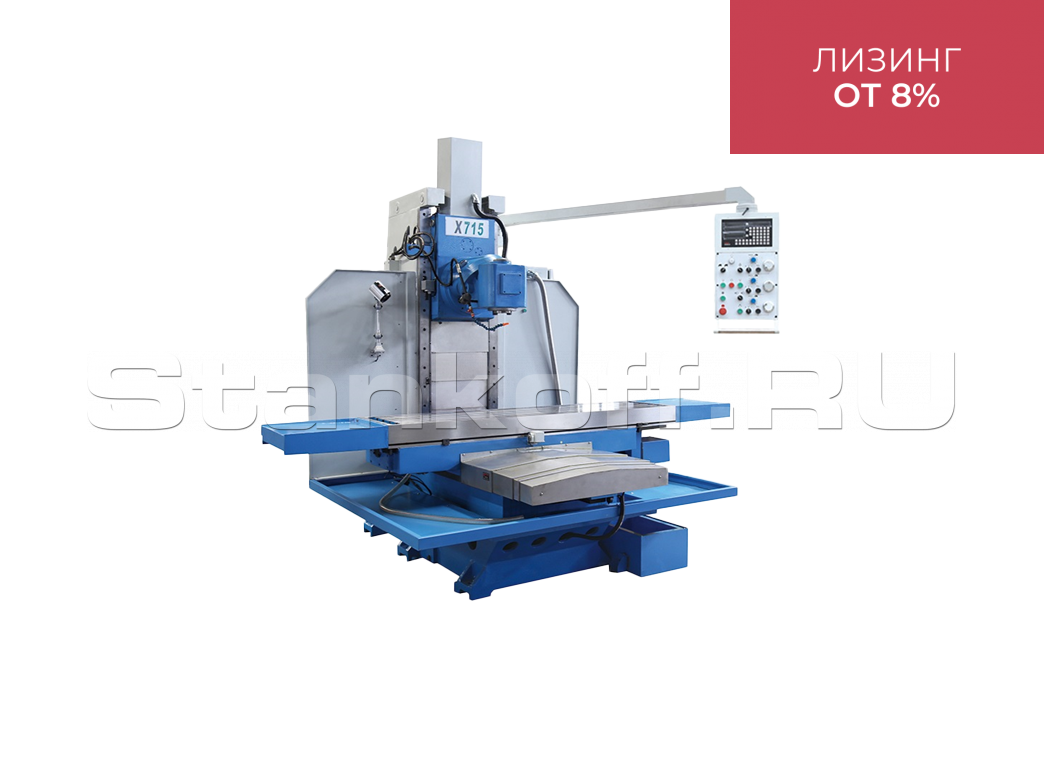

Вертикально-фрезерный станок с УЦИ X715
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Предназначен для выполнения различных фрезерных операций, которые можно выполнять как в вертикальном, так и горизонтальном положении.
Уникальная особенность станка — возможность вращения фрезерной головки в двух плоскостях на 360 градусов. Благодаря этому станок становится более универсальным и может использоваться для решения более широкого круга задач.
Особенности станка:
- Имеет два варианта расположения шпинделя: вертикальный и горизонтальный. Также он может быть установлен под углом благодаря возможности вращения фрезерной головки в двух плоскостях независимо друг от друга на угол 360 градусов;
- ШВП (шарико-винтовая передача) расположена по осям X, Y и Z;
- Станина станка выполнена из серого чугуна и является цельнолитой;
- Подвесной пульт управления позволяет оператору перемещать станок в удобное положение для управления им;
- Сервомоторы продольной и поперечной подачи обеспечивают возможность плавного бесступенчатого регулирования скорости перемещений;
- Возможность ручного зажима осей повышает жёсткость станка и снижает вибрации при работе режущего инструмента;
- Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придаёт дополнительную жёсткость;
- Станция импульсной смазки обеспечивает настраиваемую по времени и периодичности смазку направляющих. В случае критического понижения уровня масла в баке срабатывает сигнализация;
- Перемещение по оси Z шпиндельной бабки осуществляется при помощи противовеса.
Стандартная комплектация
- Система УЦИ по 3 осям;
- Система подачи СОЖ;
- Цанговый патрон ISO50 с набором цанг 8 шт;
- Фрезерная горизонтальная оправка Φ 32 мм;
- Переходная оправка ISO50/MK4;
- Поддон для сбора стружки;
- Галогеновая лампа;
- Комплект инструмента для обслуживания;
- Руководство по эксплуатации;
- Декларация соответствия ТР ТС.
| Напряжение сети, В | 380 |
| Мощность сервомотора шпинделя, кВт | 11 |
| Мощность насоса подачи СОЖ, кВт | 0,09 |
| Конус шпинделя | 7:24 ISO 50 |
| Диапазон скорости шпинделя, об/мин | 6–300, 30–1500 |
| Количество ступеней, шт | 2 (плавное изменение) |
| Размер рабочего стола, мм | 2100х500 |
| Число Т-пазов горизонтального стола, шт | 4 |
| Ширина Т-паза горизонтального стола, мм | 20 |
| Расстояние между Т-пазами горизонтального стола, мм | 100 |
| Расстояние от шпинделя до горизонтального стола, мм | 0–650 |
| Расстояние шпиндель колонна, мм | 610 |
| Угол наклона фрезерной головки при обработке | ± 360° |
| Автоматическое перемещение по оси-Х, мм | 1500 |
| Ручное перемещение по оси-Х, мм | 1500 |
| Скорость перемещения по оси-Х, мм/мин | 2,5-3000 |
| Быстрое перемещение по оси-Х, мм/мин | 6000 |
| Количество подач по оси X | бесступенчатая |
| Автоматическое перемещение по оси-Y, мм | 650 |
| Ручное перемещение по оси-Y, мм | 650 |
| Скорость перемещения по оси-Y, мм/мин | 2,5-3000 |
| Быстрое перемещение по оси-Y, мм/мин | 6000 |
| Количество подач по оси Y | бесступенчатая |
| Автоматическое перемещение по оси-Z, мм | 600 |
| Ручное перемещение по оси-Z, мм | 600 |
| Скорость перемещения по оси-Z, мм/мин | 2,5-2500 |
| Быстрое перемещение по оси-Z, мм/мин | 3000 |
| Количество подач по оси Z, шт | бесступенчатая |
| Класс точности | Н |
| Габариты станка (ДхШхВ), мм | 3220х2420х2800 |
| Масса станка, кг | 7300 |
