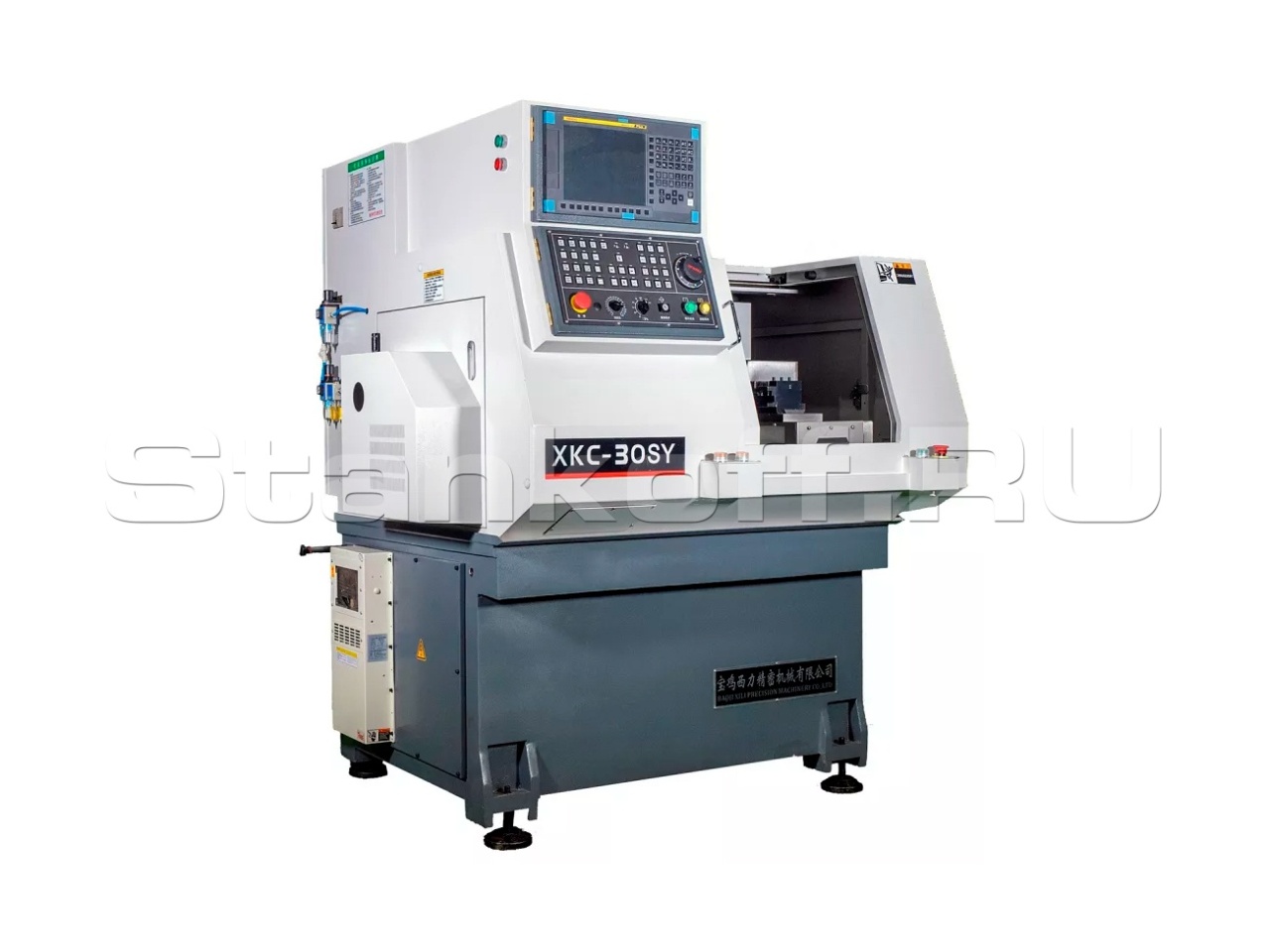

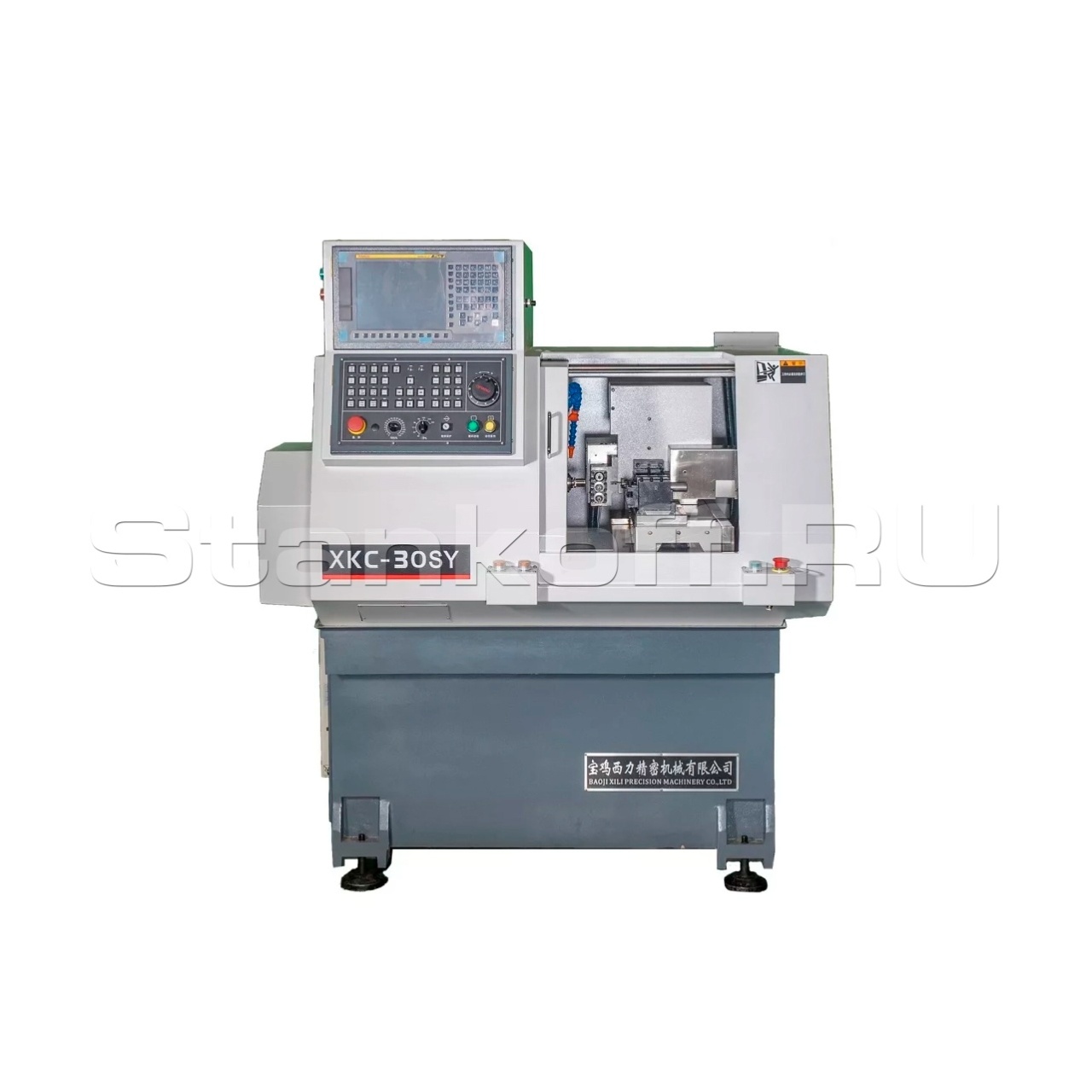

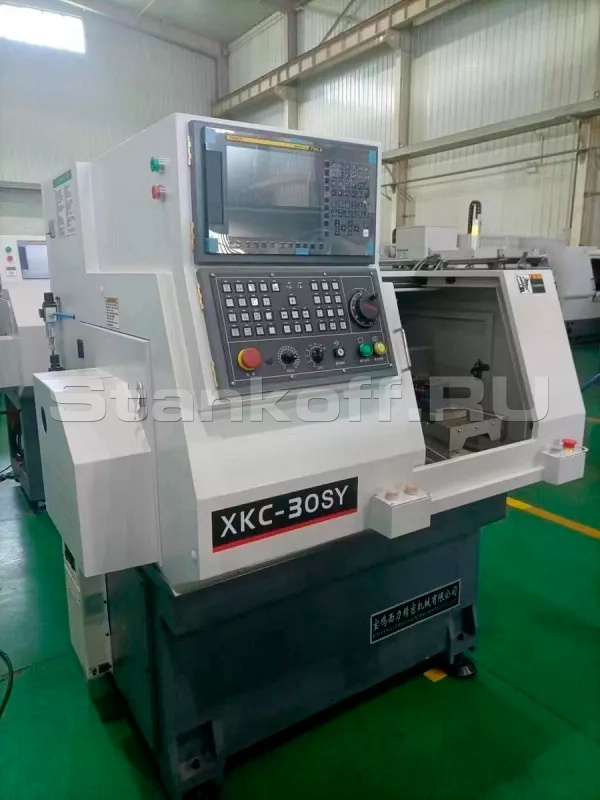

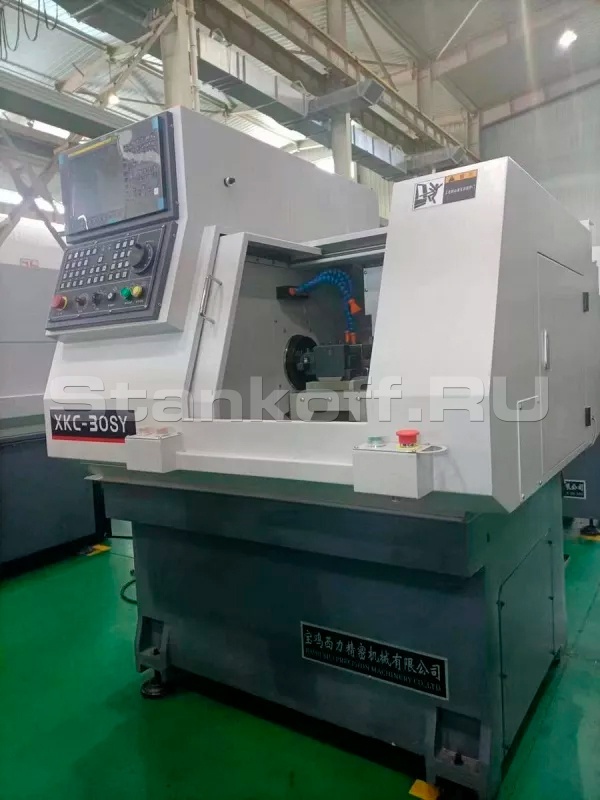

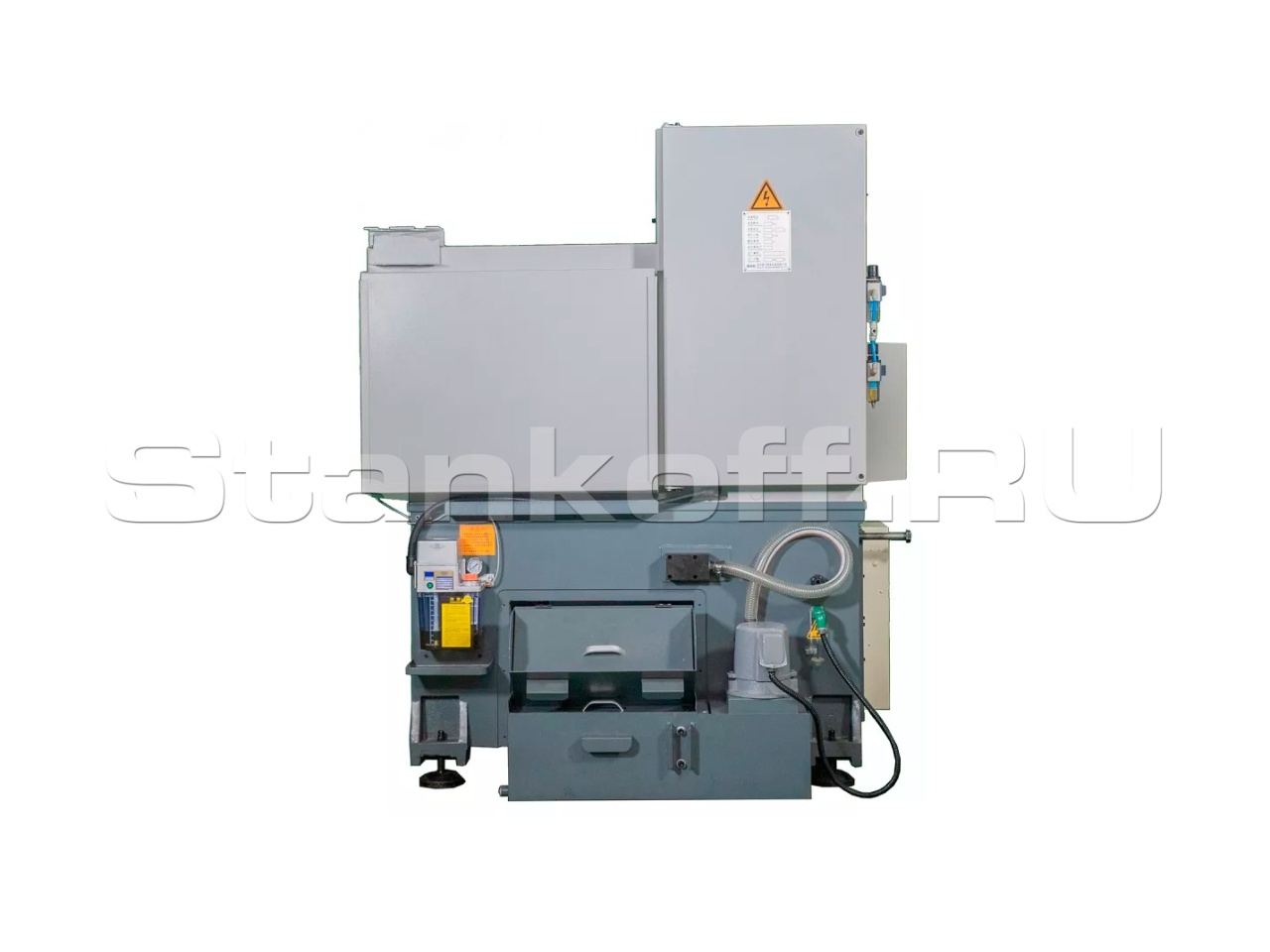

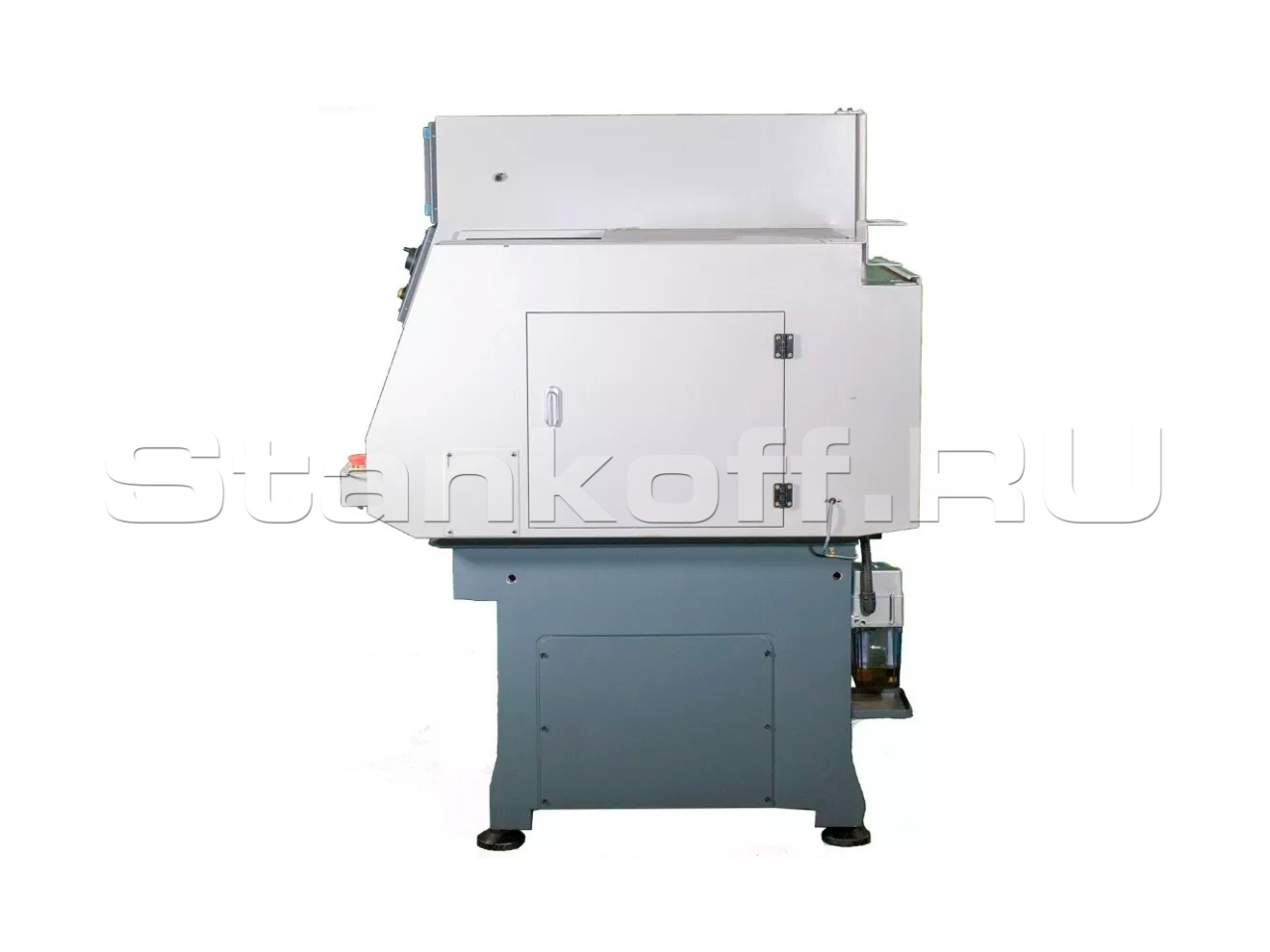

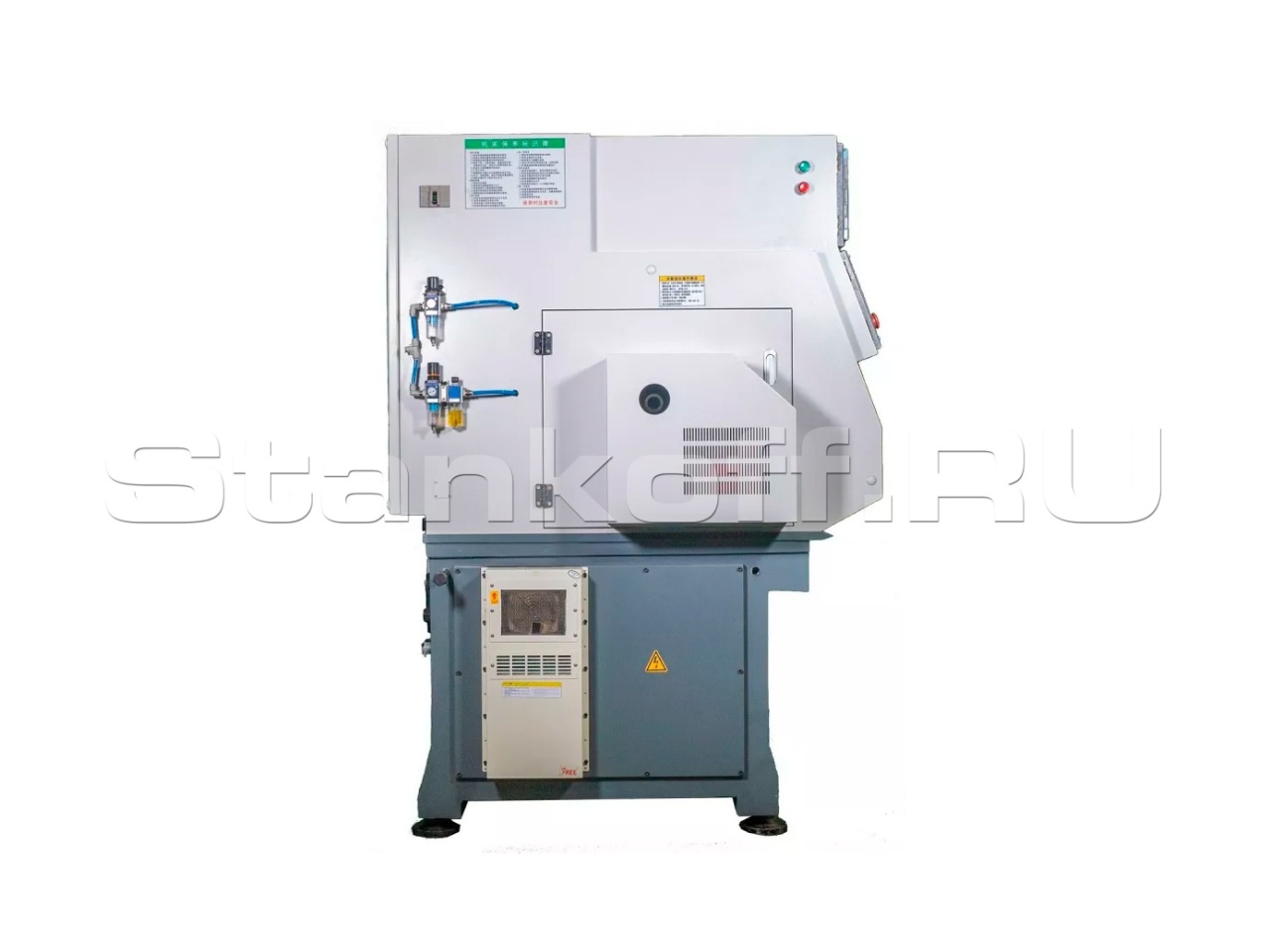

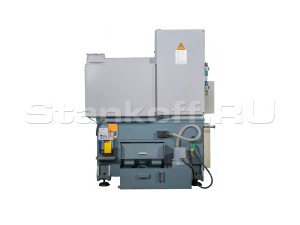

Токарный автомат с ЧПУ XKC 30SY

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный автомат с ЧПУ XKC 30SY Подробное описание и цена >>>

Токарный автомат с ЧПУ MetalTec Neo Turn 50DY Подробное описание и цена >>>

Токарный автомат с ЧПУ SOWIN SC-46YD Подробное описание и цена >>>

Детальное описание

Предназначен для высокоточной и производительной обработки деталей из металла. Станок оснащен современными системами управления и автоматизации, а также осевыми и радиальными приводными инструментами. Линейные направляющие и высококачественные подшипники обеспечивают стабильную и точную работу. Оборудование подходит для различных операций, таких как сверление, резьбонарезание, точение канавок и фрезерные работы. А возможность подключения автоматических систем подачи и выгрузки материалов снижает затраты на рабочую силу и увеличивает производительность.

Преимущества станка:

Цельнолитая станина;
Высокоскоростной шпиндель оснащен радиально-упорными подшипниками от NSK (Япония), обеспечивает высочайшую точность (0,002 мм) и долгий срок службы;
Прецизионные линейные направляющие от NSK / THK (Япония) и централизованная система смазки Yongjia Lube;
Полноценная Y-ось для контурного фрезерования и вне осевого сверления;
Возможность автоматизации за счет установки автоподающего устройства прутка, а также уловителя и конвейера готовых деталей.

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Точение канавки

Точение фаски

Точение конуса

Точение торца

Резьбонарезание

Расточка

Накатка профиля

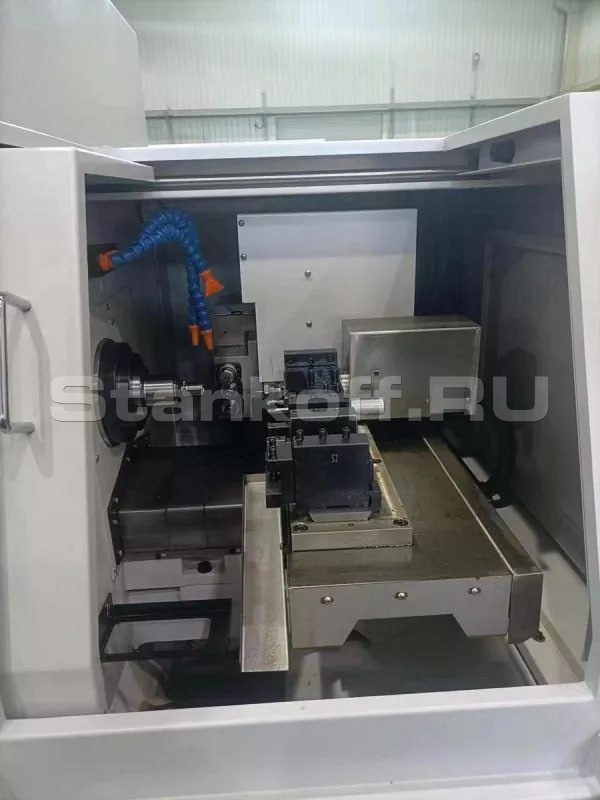

Конструктивные особенности:

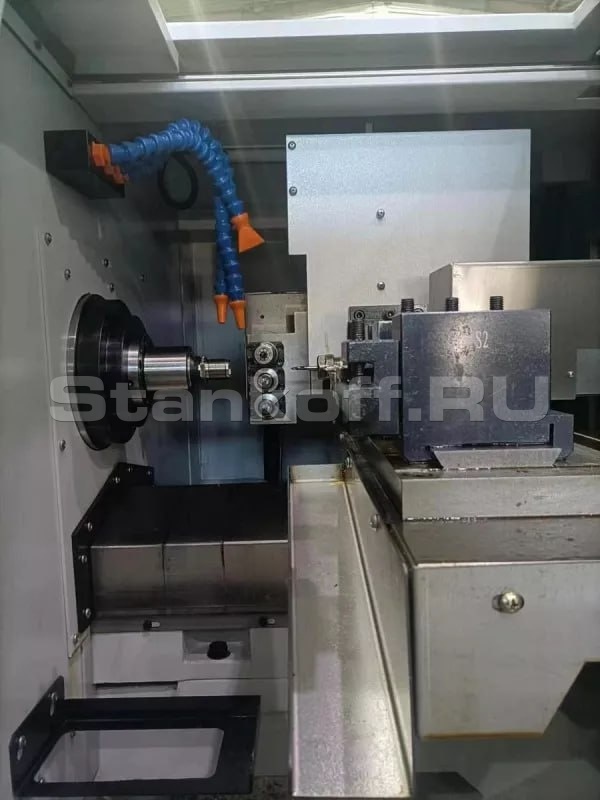

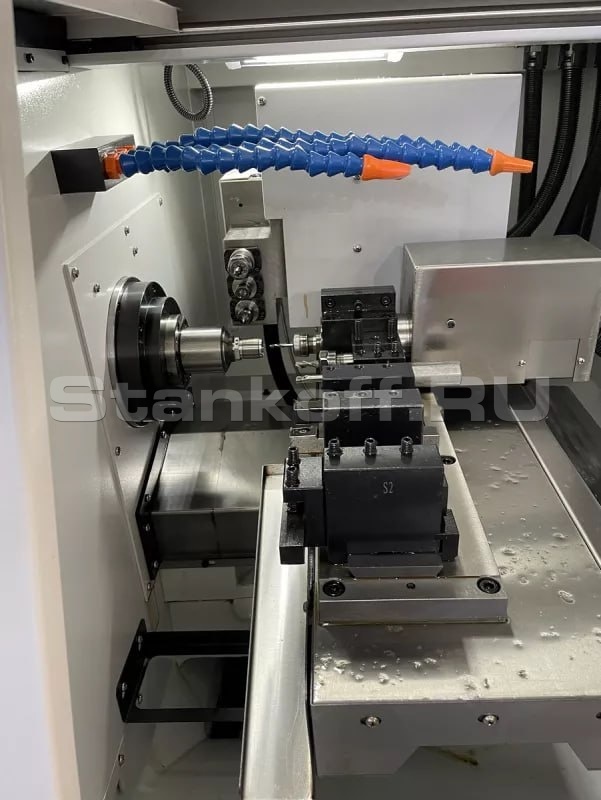

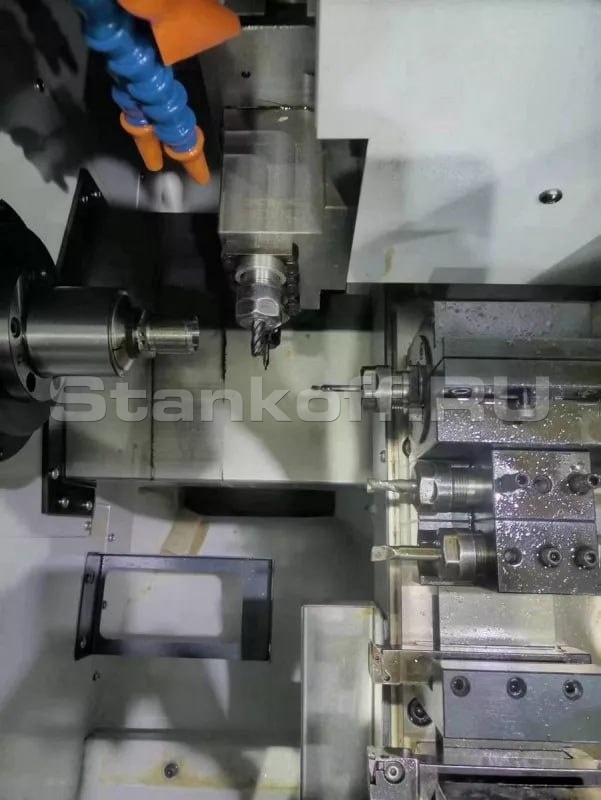

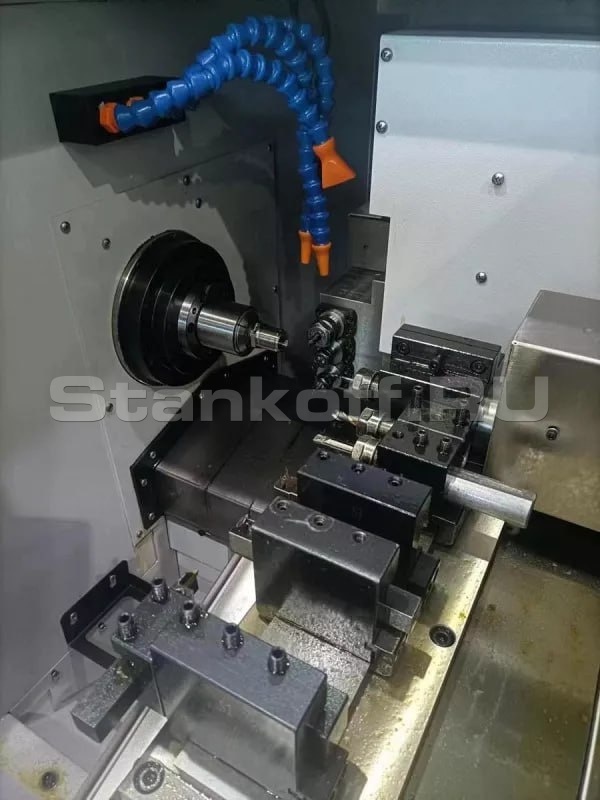

Линейный инструментальный суппорт

Высокая жёсткость и быстрая смена инструмента на резцовых блоках линейного суппорта позволяют использовать их для обработки материалов с максимальной производительностью. В отличие от револьверной головки, они обеспечивают более эффективную силовую обработку.

Осевой приводный инструмент

Осевой приводной инструмент ER16, оснащённый осью индексации шпинделя C, расширяет функциональные возможности оборудования. С его помощью можно обрабатывать отверстия, расположенные вне оси, а также выполнять фрезерные работы.

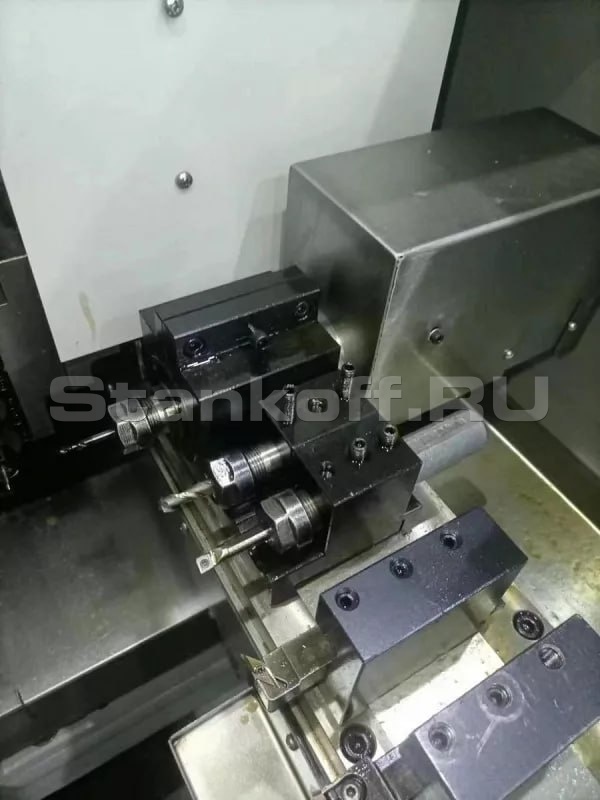

Радиальный 3–х позиционный приводной инструмент

Трёхпозиционный инструментальный суппорт с Y-осью, оснащённый двумя ER11 и одним ER16, обеспечивает выполнение сложных фрезерных операций на станке. Это позволяет обрабатывать детали с шестигранным профилем, создавать «окна» различных форм и размеров и выполнять другие подобные задачи.

Комплектация стандартная:

Освещение рабочей зоны;
Система подачи СОЖ;
Закрытая зона обработки;
Комплект инструментов для обслуживания станка;
3-х позиционный радиальный приводной инструмент с Y-осью (5000 об/мин);
1 позиционный осевой приводной инструмент ER16 (6000 об/мин);
Резцовые блоки для линейного суппорта - 7 шт.;
Барпуллер (вытягиватель прутка);
Теплообменник;
Пистолет обдува воздухом;
Документация на станок на русском языке;
Интерфейс для подключения автоподатчика;
Педаль для зажима/разжима патрона;
Трансформатор;
Уловитель и конвейер готовых деталей;
Конвейер для сбора стружки с тележкой;
Цанговый патрон с комплектом цанг (от 1 до 30 мм с шагом 1 мм).

Комплектация дополнительная:

DH65L S2 Автоподатчик прутка Fedek (1,5 м);
Проставка для автоподатчика прутка мод. CO65-S (1,5 м);
Уловитель масляного тумана;
Помпа СОЖ 20 бар;
Кондиционер электрошкафа;
Гидравлический 3-х кулачковый патрон Ø4”;
Цанга под круг (Ø от 1 до 30 мм).

Основные комплектующие:

Подшипники шпинделя NSK / SKF (Япония / Швеция);
Линейные направляющие THK (Япония);
ШВП THK (Япония);
Привода по осям Syntec / Fanuc (Тайвань / Япония);
Муфта KTR / R + W (Германия);
Шпиндель XKC (Китай);
Револьверная головка Lio Shing / GSA+ (Китай);
Станина XKC (Китай);
Система охлаждения (Тайвань);
Система автоматической смазки HEGU (Китай);
Электрические компоненты Schneider (Франция).

Готовые изделия:

Система ЧПУ	Syntec 22TB
Частота вращения шпинделя, об/мин.	6000
Кол-во управляемых осей	4
Ø обрабатываемого прутка, мм	1 – 30
Макс. диаметр прутка, мм	30
Перемещения
По оси X, мм	600
По оси Y, мм	100
По оси Z, мм	180
Быстрые перемещения X / Y / Z, м/мин.	20 / 20 / 20
Шпиндель
Диаметр отверстия шпинделя, мм	42
Точностные характеристики
Точность по осям, мм	<0,004
Повторяемость по осям, мм	<0,002
Общие характеристики
Макс. диаметр обработки главного шпинделя, мм	30
Макс. длина обработки, мм	100
Общее кол-во инструментальных позиций, шт.	11
Число осей управления, шт.	4
Частота вращения шпинделя, об/мин.	50 – 6000
Мощность двигателя главного шпинделя, кВт	5,5
Объём бака СОЖ, л	40
Размер державки резцов наружного точения, мм	16 х 16
Размер державки расточных резцов, мм	25
Основной инструментальный суппорт
Кол-во позиций приводного осевого инструмента, шт.	1
Кол-во позиций приводного радиального инструмента с Y–осью, шт.	3
Мощность привода инструмента, кВт	1
Кол-во стационарных резцовых блоков, шт.	6
Частота вращения приводного инструмента, об/мин.	5000 / 6000
Габариты (Д х Ш х В), мм	1355 х 1409 х 1612
Вес, кг	1300
