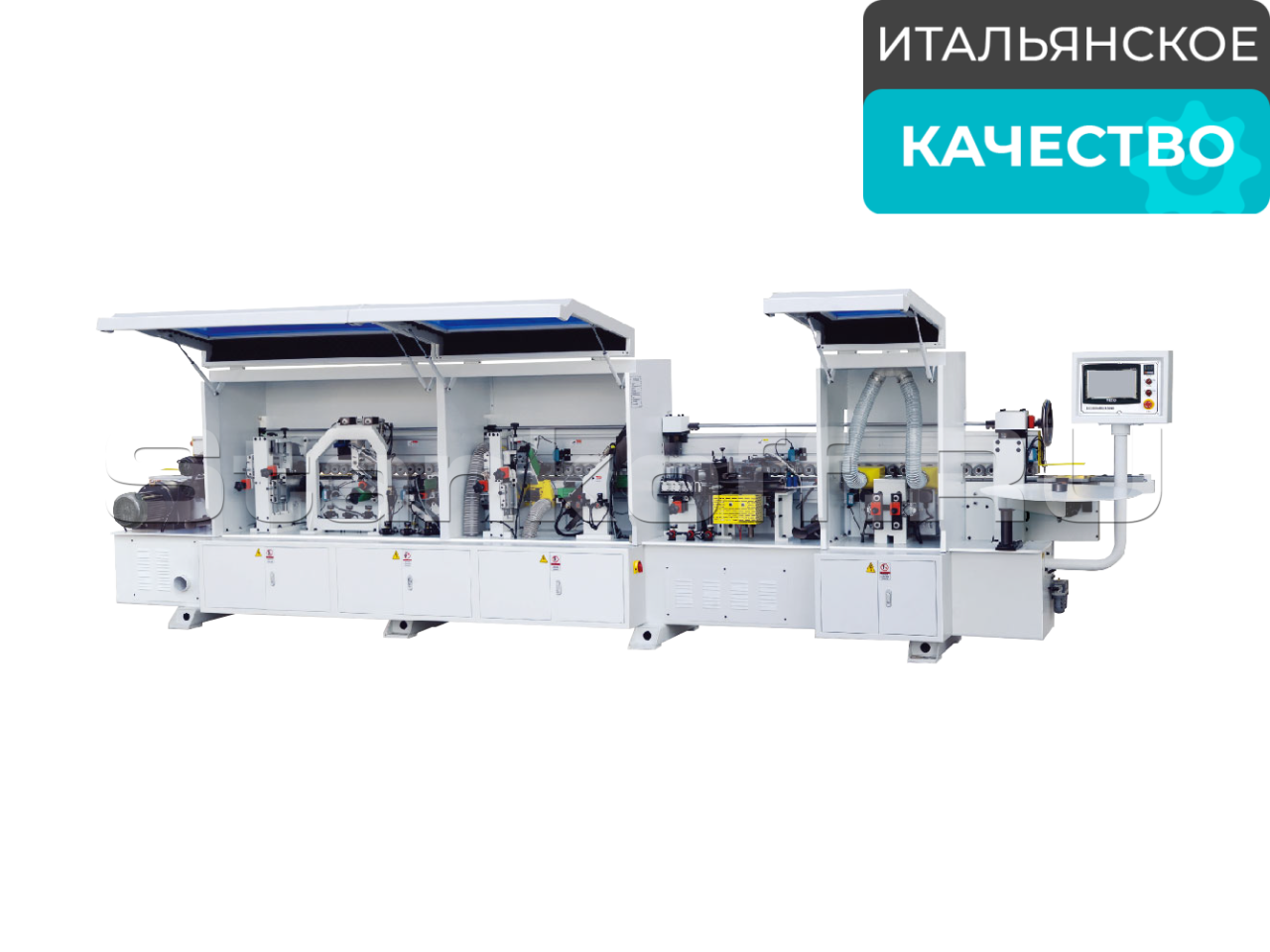

Автоматический кромкооблицовочный станок Sicar Mega L7 (7 операций)
Детальное описание
Автоматический кромкооблицовочный станок Sicar тяжелой серии предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Рабочие узлы
![zBwUdkJM7a.png](https://www.prostanki.com/img/upload/ym0Dj7yPYYGTJf_8446063626.png)

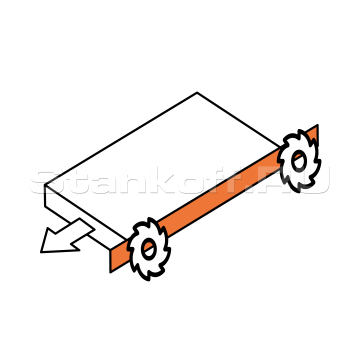

Прифуговка (50 мм)
![WxJxKXVXZ1.png](https://www.prostanki.com/img/upload/Z0Tp2noVXqC4oA_7158044871.png)
Клеевой узел
![7cEBamuzBz.png](https://www.prostanki.com/img/upload/z1DdvRUmsAhGYE_46847248.png)
Торцовка свесов
![3QvE3tHV03.png](https://www.prostanki.com/img/upload/cQiKJ74AeqFEOR_3997484416.png)
Снятие свесов
![nMjj3jWBLx.png](https://www.prostanki.com/img/upload/BROBCYX1vYoia8_6189725562.png)

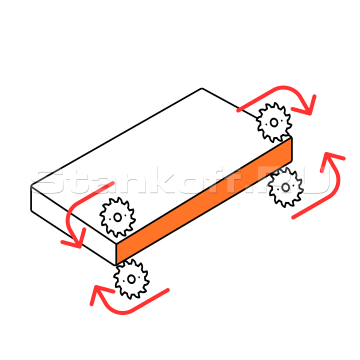

Обкатка углов
![emUeK33Jb2.png](https://www.prostanki.com/img/upload/JBAYGyVlJlC846_665747109.png)

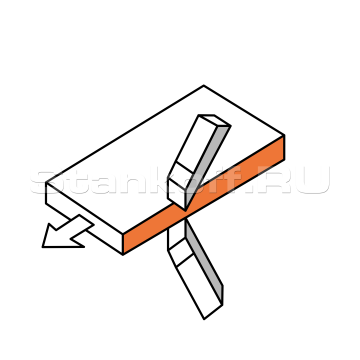

Цикля
![sVV7mFLamj.png](https://www.prostanki.com/img/upload/sru9RdsURrLNW4_1794546840.png)

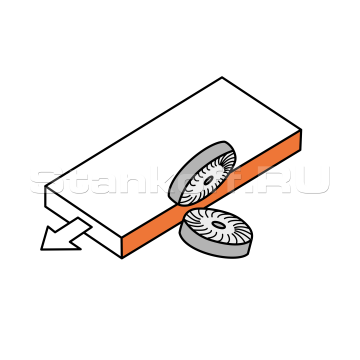

Полировка
Конструктивные особенности
![Пульт управления](https://www.prostanki.com/img/upload/5Dp9vIOyEBnXkU_7271640367.jpeg)

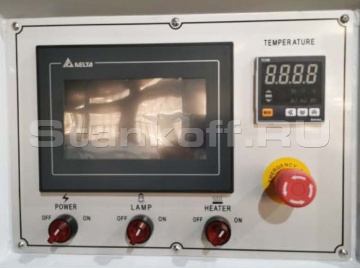

Пульт управления
Обначена современными элементами управления и сенсорным дисплеем для настройки и контроля процессе кромкооблицовки. Основной интерфейс управления позволяет оператору легко настраивать параметры станка, такие как скорость подачи, температуру клеевого узла и другие важные настройки для качественной обработки панели.![Система подачи](https://www.prostanki.com/img/upload/iZxlUMgHKTSvPz_9120168991.jpeg)
Система подачи
Предназначен для непрерывного перемещения заготовок через по цепи, обеспечивая их плавное и последование перемещение, а так же правильное выравнивание для нанесения кромки.![Прижимная балка](https://www.prostanki.com/img/upload/jD9DQ7fVOFNJIR_1690659107.jpeg)

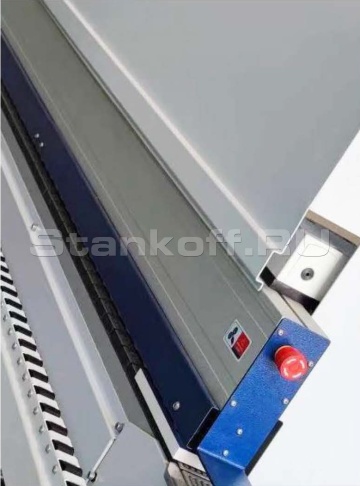

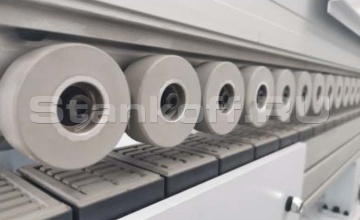

Прижимная балка
Прижимная балка и транспортные цепи обеспечивают надежное удержание панели в процессе облицовки кромки.![Прифуговка](https://www.prostanki.com/img/upload/SHQ35UTrv6kLz3_4872597269.jpeg)

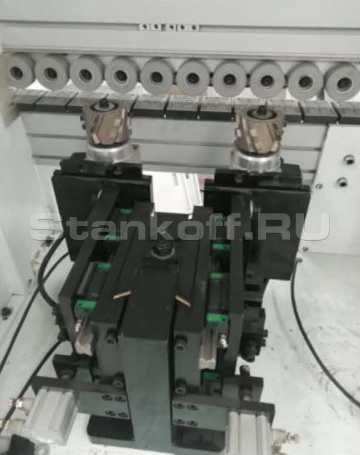

Прифуговка
Узел предварительного фрезерования панели способен удалять кромку панели, позволяя устранять дефекты, возникающие в результате пиления, и корректировать ошибки, вызванные неправильной настройкой пильного диска. Узел защищён красным защитным кожухом, что обеспечивает безопасность работы и повышает эффективность сбора пыли.![Клеевой узел](https://www.prostanki.com/img/upload/mk5M7Wo5UcXYBN_7741930924.jpeg)

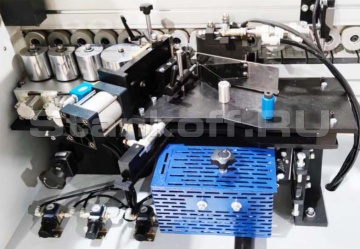

Клеевой узел
Промышленный клеевой узел и клеевая ванна большого объема. Точная регулировка наносимого клея, позволяет легко настроить станок под различные материалы, в том числе под ДСП различной плотности. Клеевой узел станка позволяет добиться качественного приклеивания, и настроить оптимальный клеевой шов, в зависимости от типа панелей.![Торцовка](https://www.prostanki.com/img/upload/AFY4vUdZocaSK8_1337787292.jpeg)

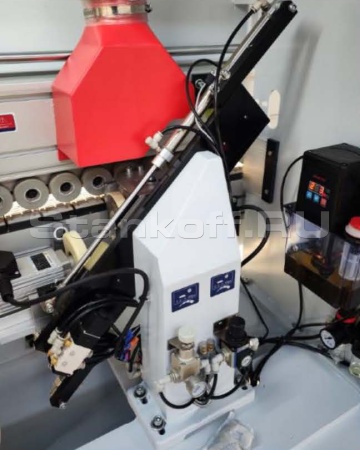

Торцовка
Точная и простая перенастройка узла при помощи счетчиков. Круглые копиры большого диаметра позволяют точно отслеживать материал. Круглый торцевой копир гарантирует превосходное качество и идеальную точность радиусной циклевки, а также отсутствие следов на деликатных кромках.![Узел снятия свесов](https://www.prostanki.com/img/upload/0mFkKCOdJgazfg_8321058375.jpeg)
Узел снятия свесов
Узел снятия свесов предназначен для обработки излишков кромочного материала на боковых краях панели. Данный узел оснащён двумя шпиндельными инструментами для верхней и нижней обработки, имеющими наклон в 3 градуса и радиус 2 мм. Выход под аспирацию у этого узла имеет диаметр 80 мм. Максимально допустимое удаление материала составляет 2 мм с каждой стороны.![Узел обкатки углов](https://www.prostanki.com/img/upload/78J03FtigiW0vb_2010162056.jpeg)
Узел обкатки углов
Узел обкатки углов включает верхние и нижние механизмы для обработки углов, оснащённые датчиками и автоматическими системами слежения, которые контролируют и корректируют положение инструментов относительно обрабатываемой плиты. Это обеспечивает точное и аккуратное скругление углов.![Узел радиусной циклевки](https://www.prostanki.com/img/upload/29smv9jTZNnY0N_8186347936.jpeg)
Узел радиусной циклевки
Точная и простая перенастройка узла при помощи счетчиков. Круглые копиры большого диаметра позволяют точно отслеживать материал. Круглый торцевой копир гарантирует превосходное качество и идеальную точность радиусной циклевки, а также отсутствие следов на деликатных кромках.![Полировальный узел](https://www.prostanki.com/img/upload/CUPyvy7wPfmMnJ_3113513849.jpeg)

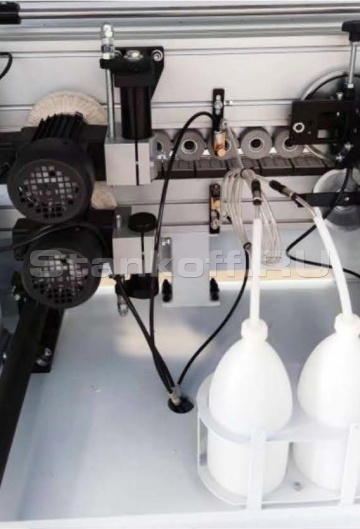

Полировальный узел
Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку.![Электрокомпоненты Delta](https://www.prostanki.com/img/upload/DvKhlpVUa2ipi2_5145846710.jpeg)

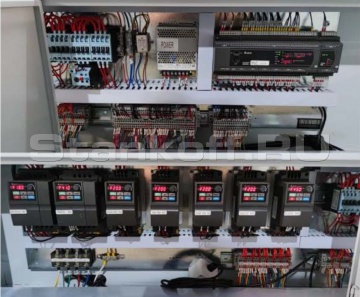

Электрокомпоненты Delta
Станок оснащён независимым управлением с переменной частотой и функцией торможения двигателя для повышенной эффективности и безопасности, устройством защиты от неправильной последовательности фаз для предотвращения повреждения электроники, а также соответствует национальным и международным стандартам безопасности и качества, обеспечивая надёжность и долговечность в эксплуатации.![Компоненты напряжения Siemens](https://www.prostanki.com/img/upload/IWNVs3Xz8kLGRC_2676943697.jpeg)

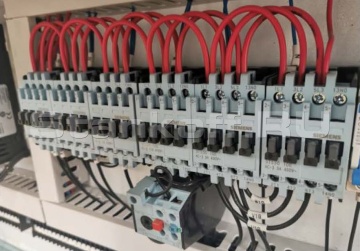

Компоненты напряжения Siemens
Компоненты низкого напряжения бренда Siemens гарантируют стабильную и долговечную работу оборудования. Применение компонентов от известного производителя Siemens, повышает надёжность станка и обеспечивает её эффективное функционирование на протяжении длительного времени, уменьшая вероятность возникновения сбоев и необходимость в частом ремонте или замене деталей.Узлы станка | Прифуговочный узел, клеенаносящий узел, торцовочный узел, узел снятия свесов, узел обкатки углов, узел циклевки, полировальный узел |
Длина заготовки, мм | 120 |
Ширина заготовки, мм | 80 |
Толщина заготовки, мм | 10 - 60 |
Максимальная толщина прифуговки, мм | 50 |
Скорость подачи, м/мин | 12 - 20 |
Толщина кромочного материала, мм | 0,4 - 3 |
Рабочее давление, мПа | 0,6 - 0, 8 |
Мощность двигателя, кВт | 13,9 |
Габариты станка (ДхШхВ), мм | 6000x800x1650 |
Габариты станка в упаковке(ДхШхВ), мм | 5850x750x1600 |
Вес станка, кг | 2500 |
