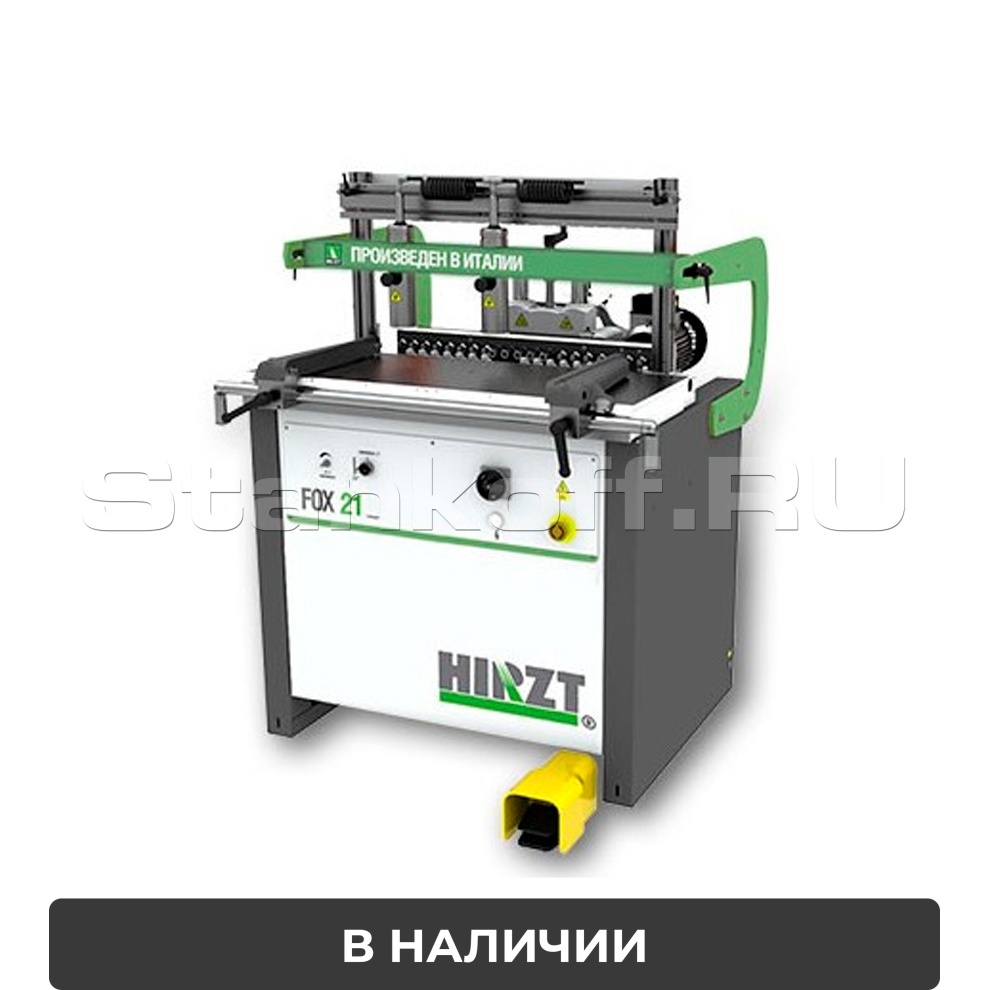

Сверлильно-присадочный станок FOX 21 (Италия, Maggi)
Реклама Рекомендуем предложения
Детальное описание
Сверлильно-присадочный станок Fox 21 предназначен для высокоточного сверления сквозных и глу-хих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
Преимущества
- Размер рабочего стола 885x375 мм;
- Задняя направляющая, позволяющая выполнять сверление на расстоянии до 300 мм от края панели;
- Литой чугунный рабочий стол;
- Для быстрой перенастройки глубины сверления применено запатентованное устройство "SPIRAL SYSTEM";
- Подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики до 90°;
- Регулируемые чугунные боковые упоры оснащены миллиметровой шкалой с линзами;
- Использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм;
- Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших деталей;
- Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли.
Стандартная комплектация
- Сверлильная группа, количество шпинделей быстрого зажима – 21 шт.;
- Алюминиевая линейка 3000 мм с 2 упорами-флажками - 1 шт. (2 части по 1500 мм);
- Пневматические прижимы – 2 шт. (Boring System 23 – 29) и 2 шт. (Boring System 35);
- Пневматический наклон сверл. группы - 0-90° (блокировка в любом положении, фиксатор 45°);
- Межцентровое расстояние 32 мм с быстросменными цангами. Используемое расстояние между группой и рабочим столом позволяет оператору легко менять инструмент;
- QUICK DEPTH – Устройство быстрого вычисления и регулировки глубины сверления;
- Координатные упоры на столе гарантируют точность сверления заготовок – 2 шт.;
- Быстрый и лёгкий съём упора;
- Фронтальный упор для совмещения вертикального и горизонтального сверления – 2 шт.;
- Быстрозажимная втулка - 5 шт.
Особенности конструкции
![Чугунный стол и боковые упоры](https://www.prostanki.com/img/upload/38Rxl4hlvtE9hk_6566181346.png)
Чугунный стол и боковые упоры
Станок оснащен чугунным столом и литыми боковыми упорами, для стабильной и точной работы станка на протяжении всего срока службы.![Поворотный сверлильный блок](https://www.prostanki.com/img/upload/KTEeaB7OVPuDO8_521610601.jpeg)

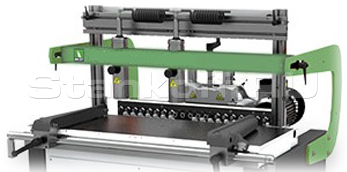

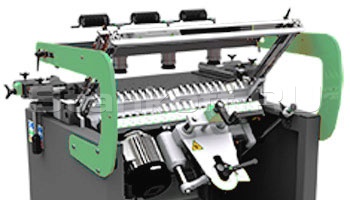

Поворотный сверлильный блок
Поворотный блок оснащен пневматическим приводом. Поворот осуществляется с пульта управления. Три положения фиксации блока, позволяют сверлить в пласть, в торец и под углом 45°.![Сверлильный блок](https://www.prostanki.com/img/upload/Zx7X5GUXx8MOmt_6430699261.jpeg)
Сверлильный блок
Итальянский сверлильный блок, оснащенный быстросъемными патронами, позволяет быстро менять карту присадки, а так же обеспечивает точную и длительную работу станка.![Система быстрой смены глубины сверления](https://www.prostanki.com/img/upload/pWEn8Qu6Qro7Ru_450644957.jpeg)

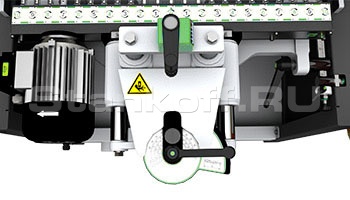

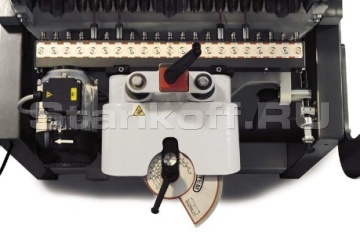

Система быстрой смены глубины сверления
"SPIRAL SISTEM" - позволяет быстро менять глубину сверления без привязки к конкретным предварительным настройкам.![Надежная фиксация](https://www.prostanki.com/img/upload/84JAk9MrZCnUl6_2373911967.jpeg)

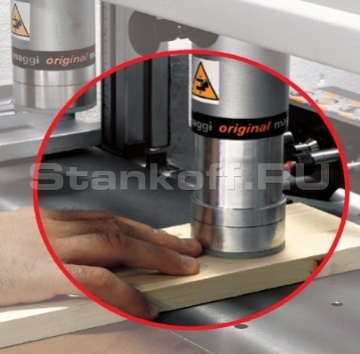

Надежная фиксация
Станок оснащен двумя пневматическими прижимами, которые могут работать не зависимо друг от друга, что позволяет засверливать узкие детали без особого усилия отключая один цилиндр.![Удобная линейка](https://www.prostanki.com/img/upload/R4Z9V3sb77FIXq_3387672788.jpeg)

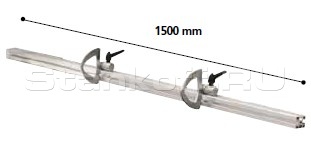

Удобная линейка
В комплекте со станком поставляется две линейки по 1,5 м, которые стыкуются в одну общей длиной 3,0 м. Возможно использовать линейку по заднему упору, либо раздельно по боковым упорам.![Положение заднего упора](https://www.prostanki.com/img/upload/b1m2F7MmiYrIYv_7800146447.png)
Положение заднего упора
Позволяет производить сверление на расстоянии 300 мм от края детали, для сверления боковин по центру.Дополнительные опции
![](https://www.prostanki.com/img/upload/1JP8e9r1YNG2xY_2269346294.jpeg)
Дополнительные быстросменные втулки
![](https://www.prostanki.com/img/upload/SGqYt78ZwdKf5M_8619335934.jpeg)
Правый и / или левый алюминиевый забор с 2 упорами
![](https://www.prostanki.com/img/upload/DlSgRTxMG1ed05_6777995356.jpeg)
Блоки для подъема зажимов высотой до 140 мм от стола
![](https://www.prostanki.com/img/upload/pqeqzoTKKiK0lU_4917011641.jpeg)
Дополнительный блок зажима
![](https://www.prostanki.com/img/upload/7GYde6zAnFDolH_254299066.jpeg)
Оборудование для петель
Размер рабочего стола | 885х375 мм |
Количество шпинделей | 21 шт |
Межцентровое расстояние шпинделей | 32 мм |
Межцентровое расстояние между первым и последним шпинделем | 640 мм |
Наклон многошпинделевой головки | 0-90 гр |
Макс. глубина сверления | 65 мм |
Макс. толщина заготовки
|
65 мм (140 мм опц)
|
Потребляемая эл. мощность | 1,5 кВт |
Количество пневмоприжимов | 2 шт. |
Количество флажковых упоров на линейке | 2 + 2доп. |
Количество быстросъемных патронов | 5 шт. |
Линейка основная | 3000мм (1500х2) |
Диаметр аспирационного патрубка | 80 мм |
Масса станка | 250 кг |
Упаковочный размер | 1030х950х1030 мм |
