Детальное описание

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д. Имеет возможность обрабатывать трубы различных форм: круглых, квадратных, а также L, H, I, U и C образных. Обрабатывает трубы диаметром от 20 мм до 240 мм и длиной от 2000 мм до 9000 мм. Оснащён полуавтоматическим погрузчиком труб. Поворотная режущая головка с автоматической фокусировкой BOCI обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов. Активная поддержка труб с серводвигателем осуществляет моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы

Комплектация

Режущая голова с автофокусом
BOCI (Китай)
Зубчатая передача «шестерня-рейка» YYC (Тайвань)
Высокоточные направляющие Hiwin (Тайвань)
Серводвигатели
Yaskawa/Fuji (Япония)
Редуктор Erefat/Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ и софт FSCUT5000A
Водяное охлаждение - чиллер
Hanli / S&A (Китай)
Пропорциональный клапан Aventics (Германия)
Электрические компоненты Schneider (Франция)
Вентилятор
Стабилизатор в подарок!

Конструктивные особенности


Вертикальная станина из листа и труб

Вертикальная станина из листа и труб

Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Пневматические зажимные патроны

Пневматические зажимные патроны

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 20 до 240 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.

Активная поддержка труб с серводвигателем

Активная поддержка труб с серводвигателем

Обеспечивает полуавтоматическую загрузку трубы и моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы. Способна выдержать трубу длинной до 9000 мм.

Полуавтоматическая система погрузки труб

Полуавтоматическая система погрузки труб

Станок оснащается автоматической системой погрузки труб круглого и квадратного сечения. Позволяет загружать трубы от 2 000 мм до 9 000 мм.

Сервостол

Сервостол

Применяется для автоматической подачи труб различной длины круглого и квадратного сечения, что обеспечивает более высокую эффективность подачи. После завершения процесса резки сервостол автоматически удерживает трубы. Благодаря такой конструкции, предотвращается падение труб на землю, что удобно для последующей выгрузки всей партии труб.

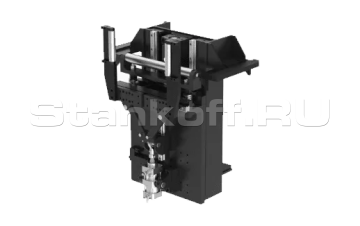

Поворотная режущая головка с автоматической фокусировкой BOCI BLT520H

Поворотная режущая головка с автоматической фокусировкой BOCI BLT520H

Поворотная режущая головка с автоматической фокусировкой BOCI BLT520H разработана специально для резки труб и 3D резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Инновационная система обратной связи отслеживает качество резки в реальном времени, автоматически возвращая головку при непрорезе и корректируя давление режущего газа.
Дополнительные функции включают систему умного прокола, слежение за температурой защитного стекла, улучшенную систему фокусировки, и инновационный подход к обслуживанию оптических элементов. Головка обеспечивает эффективное охлаждение оптических элементов, повышая качество резки.
Она подключается через коннекторы QBH и EOC, с возможностью замены фокусных и коллиматорных линз без полного разбора головки.

Лазерный источник Raycus

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводвигатели и драйверы Yaskawa

Серводвигатели и драйверы Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Зубчатая передача «шестерня-рейка» YYC

Зубчатая передача «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

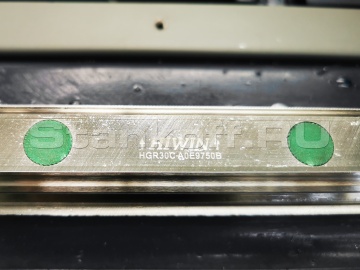

Высокоточные направляющие Hiwin

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Интеллектуальная система ЧПУ

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков.
Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.

Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасы
Сопло1-2500
Защитное стекло2500
Фокусирующая линза0,11500-2000

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5
Мощность лазера 6000 Вт
Лазерный источник Raycus
Диаметр круглых труб 20-240 мм
Размер квадратных труб 20-240 мм
Минимальная длина трубы 2000 мм
Максимальная длина трубы 9000 мм
Система подачи трубы Полуавтоматическая
Точность позиционирования (X,Y,Z) ±0,05 мм/м
Точность повторного позиционирования (X,Y,Z) ±0,02 мм/м
Максимальное ускорение 1 G
Тип патрона Пневматический
Количество патронов
3 шт.
Диаметр патрона
240 мм
Максимальная нагрузка на патрон
200 кг/патрон
Мощность сервоприводов переднего патрона 4400 Вт
Мощность сервоприводов центрального патрона 4400 Вт
Мощность сервоприводов заднего патрона 4400 Вт
Мощность движения головы поперёк 1800 Вт
Мощность движения головы верх / вниз 750 Вт
Питание 3 фазы 380В/50Гц
