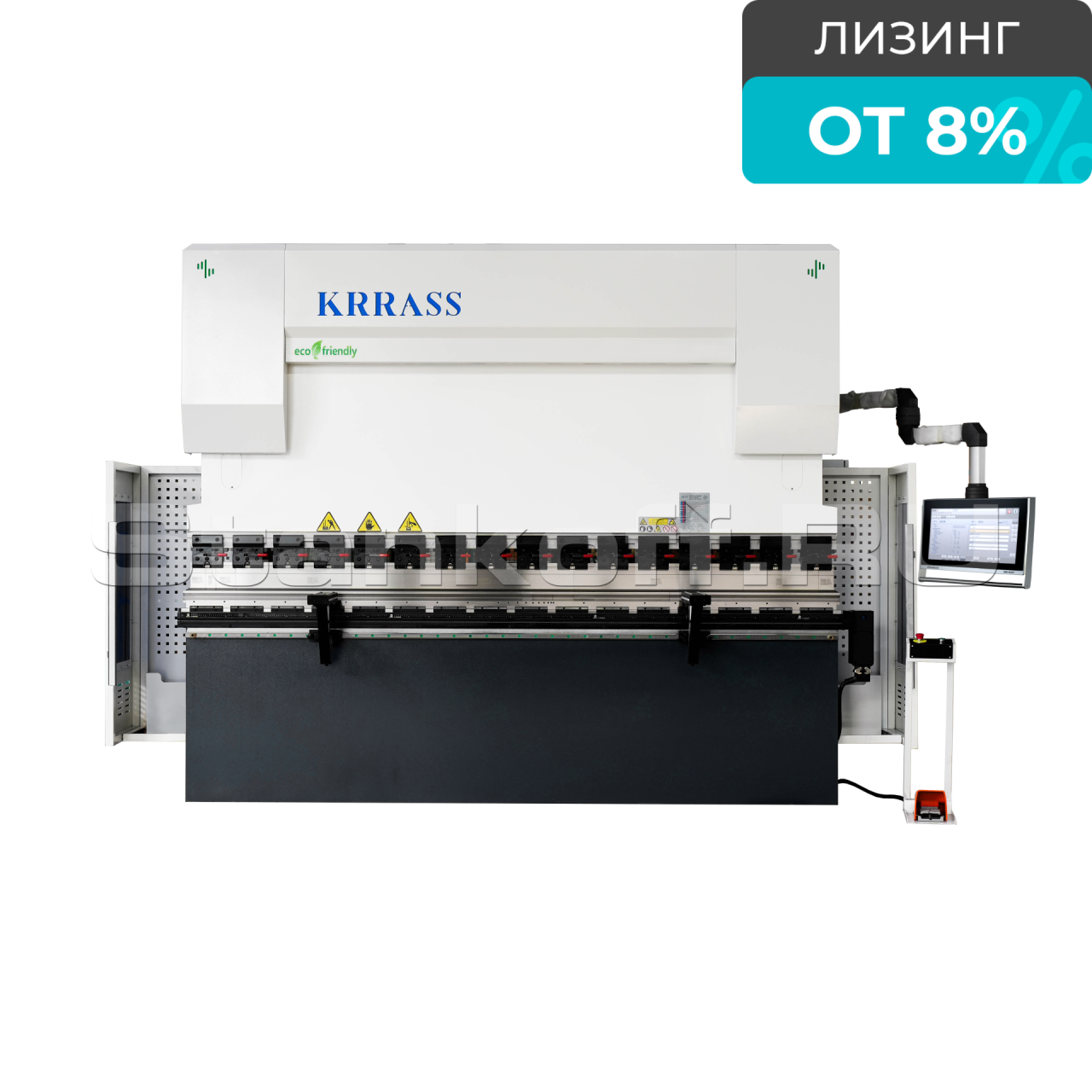

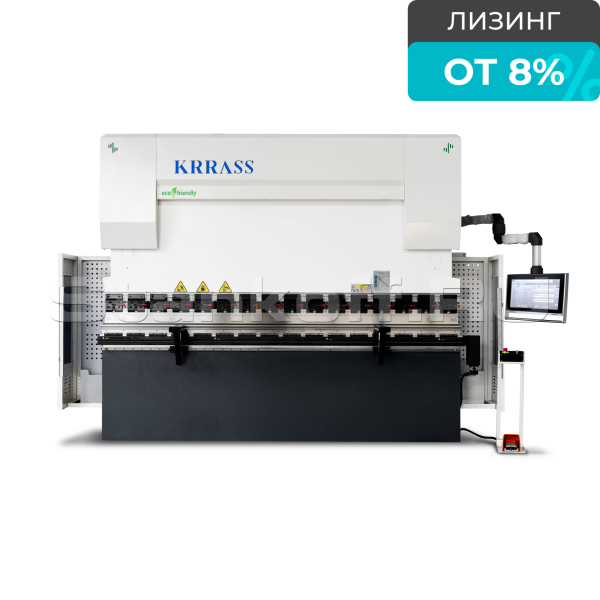

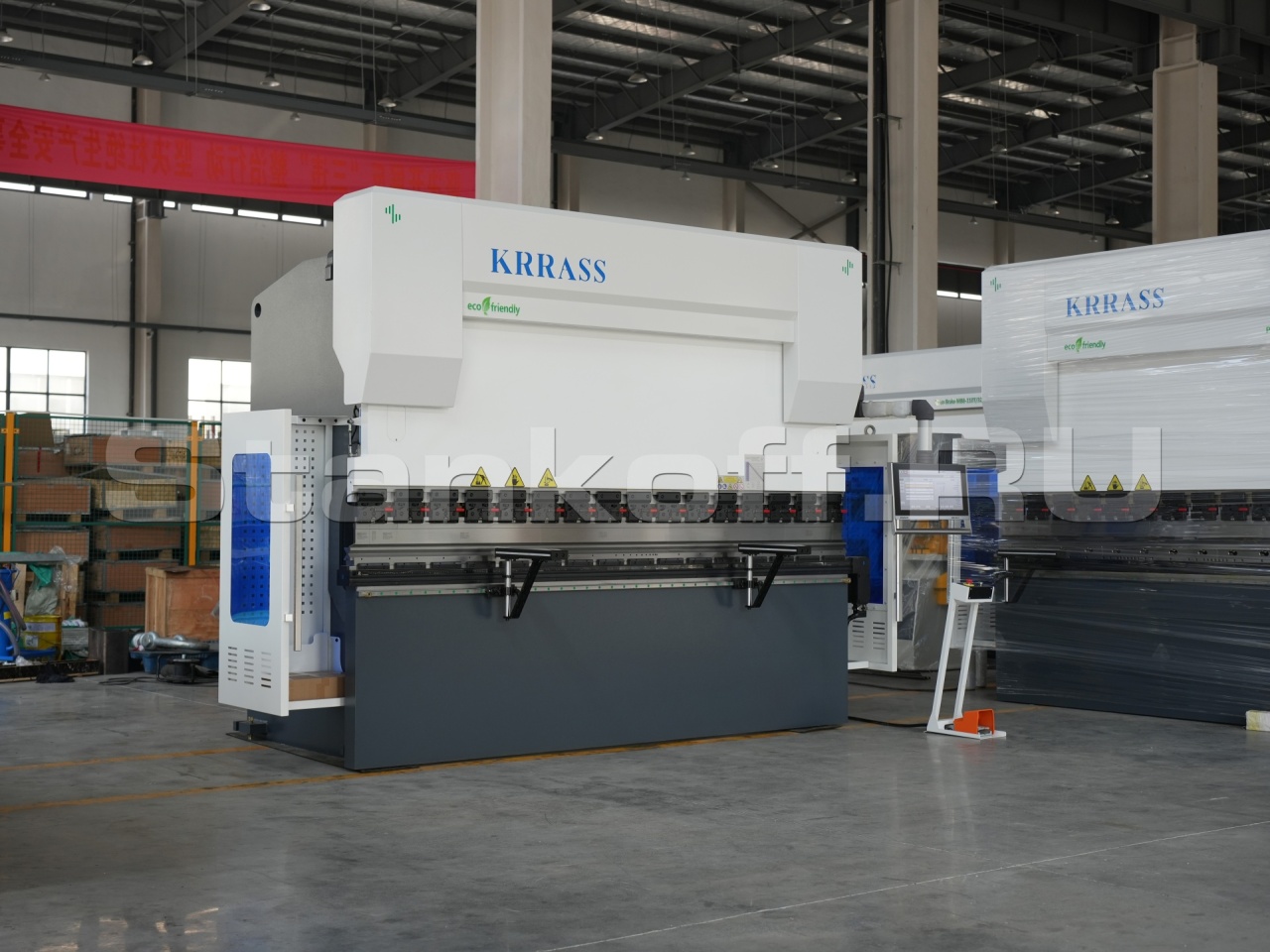

Гидравлический листогибочный пресс KRRASS PBS 320/3200 4 axis


Гидравлический листогибочный пресс KRRASS PBS 320/3200 4 axis Гидравлический листогибочный пресс KRRASS PBS 320/3200 4 axis Гидравлический листогибочный пресс KRRASS PBS 320/3200 4 axis Гидравлический листогибочный пресс KRRASS PBS 320/3200 4 axis Гидравлический листогибочный пресс KRRASS PBS 320/3200 4 axis
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

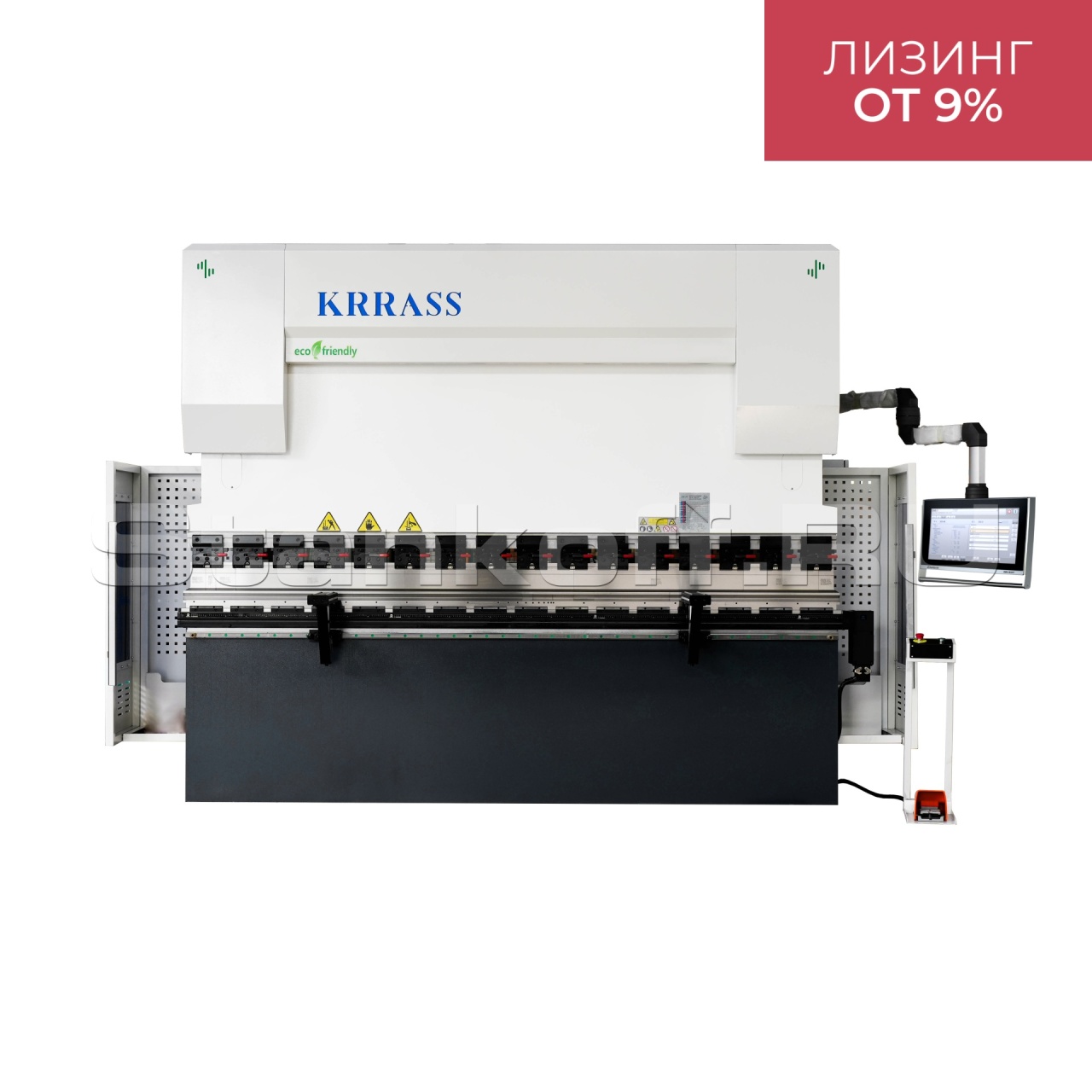

Гидравлический листогибочный пресс KRRASS PBS 320/3200 предназначен для точной гибки листового металла разной толщины и формы. Данный станок идеально подходит для изготовления деталей с разнообразными геометрическими параметрами, включая сложные формы и углы. Благодаря высокоточным технологиям управления и автоматической компенсации прогиба, станок обеспечивает высокую точность и повторяемость гибки деталей. Данный станок применяется в различных отраслях, включая машиностроение, автомобильную промышленность, а также в производстве бытовой и промышленной техники.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения. В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.
  • Машиностроение;
  • Автомобильная промышленность;
  • Авиационная промышленность;
  • Производство высококлассных металлических корпусов;
  • Детали для аэрокосмической промышленности;
  • Агротехническое машиностроение.

Преимущества серии PBS

  • Сочетание надежности и дизайна:
    Совершенно новый дизайн для отрасли, объединяющий современную эстетическую концепцию, высококачественные технологии производства и простоту внешнего вида.
  • Система ЧПУ Delem DA 58T:
    Данная стойка была разработана в Нидерландах. На данный момент стойка ЧПУ от компании Delem является самой стабильной относительно остальных производителей ЧПУ для листогибочных пресов.
  • Электромеханическая система компенсации прогиба (ось V):
    Система ЧПУ автоматически будет управлять компенсацией прогиба рабочего стола, чтобы достичь одинакового угла на всей длине детали в соответствии программы запрограммированной оператором в стойку ЧПУ.
  • Система синхронного управления гидроцилиндрами:
    Позиционный сигнал подвижного блока (траверсы) передается обратно в систему ЧПУ посредством магнитной (индуктивной) линейки Fagor с обеих сторон траверсы, и в этом моменте система ЧПУ управляет системой клапанов, регулируя усилия на каждый из гидроцилиндров, чтобы управлять синхронным движением подвижных блоков (ось Y1, Y2) с одинаковой частотой и всегда поддерживать параллельное положение к рабочему столу.

Комплектация станка

Система ЧПУ Delem DA-58T (Нидерланды)
Оси Y1+Y2+X+R+W
Гидравлическая система Bosch Rexroth (Германия)
Электрокомпоненты Schneider Electric (Франция)
Серводвигатель по оси X,Y
Estun (Китай)
Сервомотор гидравлической системы
Estun (Китай)
Серводрайверы Estun (Китай)
Электрощит в сборе Estun (Китай)
Ножная педаль Kacon (Южная Корея)
Уплотнительные кольца Merkel (Германия)
Индуктивная линейка Fagor (Испания)
ШВП Hiwin (Тайвань)
Линейные направляющие Hiwin(Тайвань)
Задний упор Hiwin (Тайвань)
Масляный насос Bosch Rexroth (Германия)

Конструктивные особенности

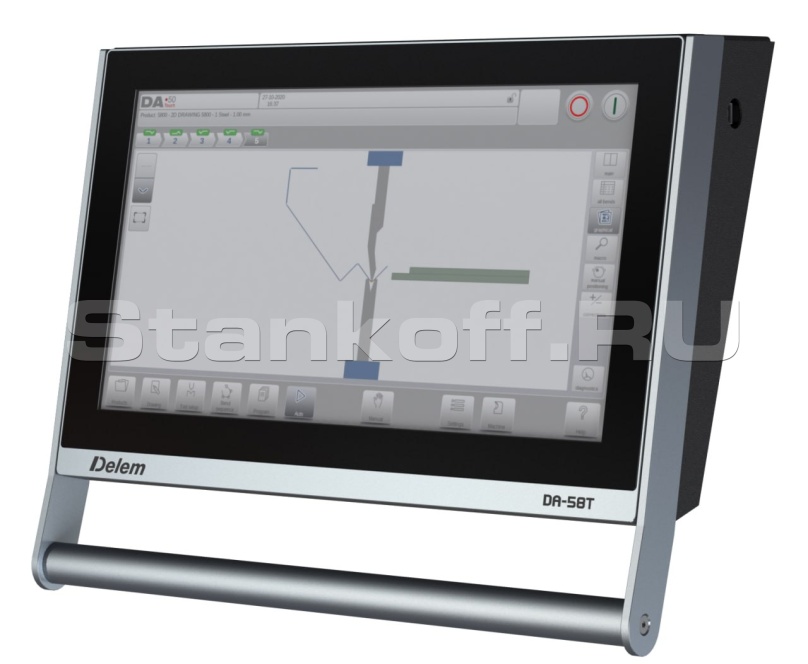

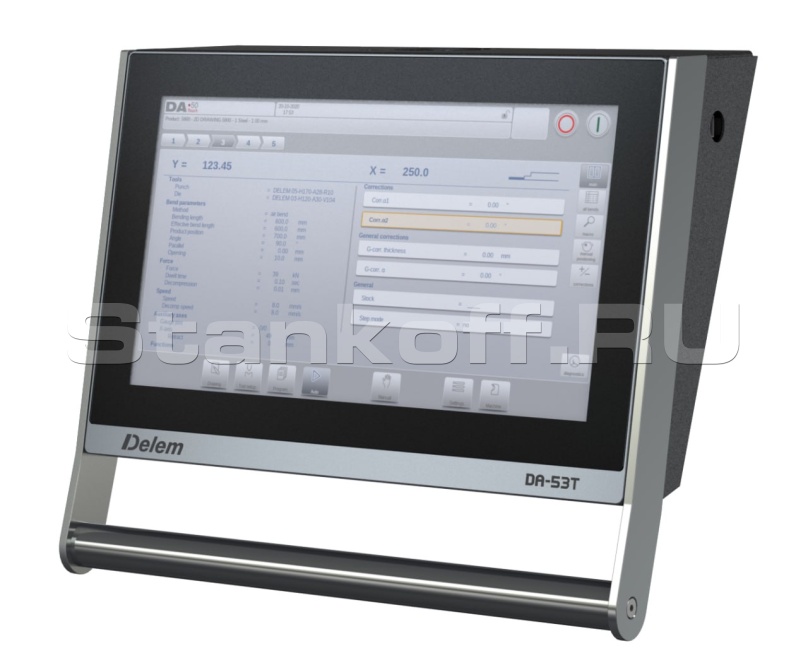

Система ЧПУ Delem DA-58T

Система ЧПУ DA-58T представляет собой современное комплексное решение для графического управления синхронными прессами. Простое программирование, графический интерфейс пользователя Delem, сенсорный экран, автоматическое вычисление позиции осей, автоматическое определение последовательности изгиба и обнаружение конфликтов. Режим производства DA-58T помогает оператору графически имитировать процесс изгиба материала, направляя его во время работы.

15-дюймовый цветной TFT дисплей с высокой разрешающей способностью и технологией multitouch промышленного класса. Графический интерфейс пользователя Delem обеспечивает быстрое и простое программирование, сенсорное управление и удобную навигацию. Программы генерируются одним нажатием.

Настройка станка и испытания гибки сведены к минимуму благодаря быстрому и простому последовательному программированию и производству.

Преимущества:

  • Функция 2D моделирования;
  • Зуммирование макетов при 2D моделировании;
  • 15-дюймовый цветной TFT-дисплей с высоким разрешением;
  • До 4 осей (Y1, Y2 + 2 вспомогательных оси);
  • Управление компенсации прогиба;
  • Библиотека инструментов / материалов / продуктов;
  • Управление сервоприводами и частотными преобразователями;
  • Продвинутые алгоритмы управления осью Y для клапанов с закрытой и открытой петлей обратной связи;
  • Интерфейс для USB-флешки;
  • Оффлайн-программное обеспечение Profile-T.

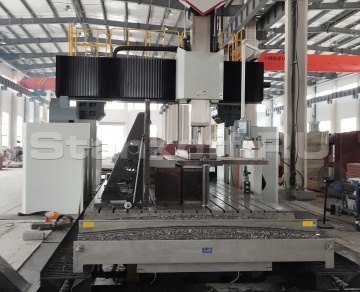

Прочная станина
Прочная станина

Прочная станина

Прочная сварная станина изготавливается из высококачественной стали с использованием передовых технологий снятия внутренних напряжений в сварных конструкциях. Изготавливается непосредственно на заводе KRRASS, может быть выполнена с применением двойного или тройного шва при сварке в местах подверженным критическим нагрузкам.

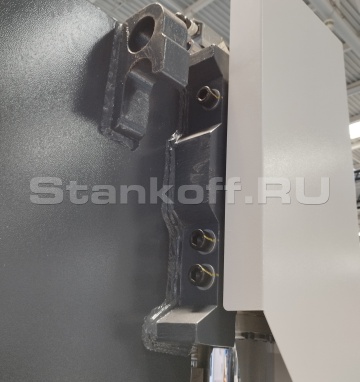

Усиливающая балка траверсной плиты

Усиливающая балка траверсной плиты

Усиливающая балка траверсной плиты используется для усиления и поддержки структуры траверсной плиты. Эта конструкция способствует повышению жесткости и надежности рабочей платформы станка.

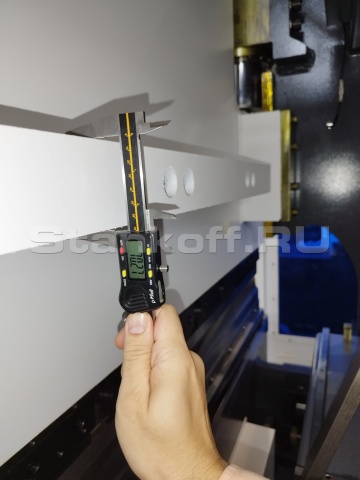

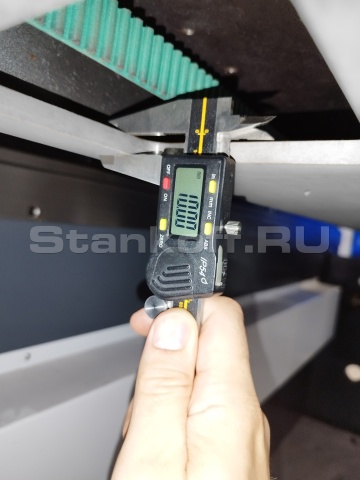

Рама заднего упора

Рама заднего упора

Используется для крепления линейных направляющих HIWIN пальцев заднего упора (ось X). Толщина рамы заднего упора составляет 10 мм, что даёт высокую точность позиционирования задних упоров по оси Х.

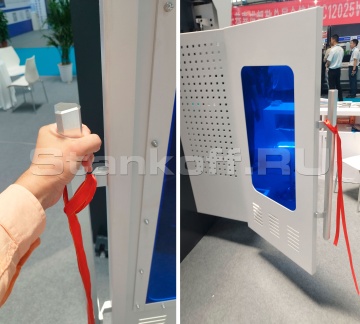

Боковая защита

Боковая защита

Боковая защита выполнена из стали и оснащена стеклянным окном для обзора процесса. Для удобства использования предусмотрены алюминиевые ручки.

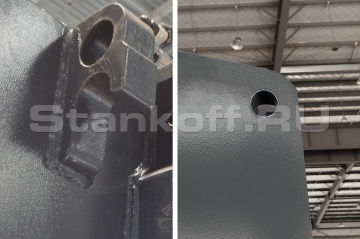

Точки крепления

Точки крепления

Станина оснащена универсальными точками крепления, предназначенными для использования как мягких тканевых строп, так и стальных тросов (канатов) в процессе транспортировки оборудования.

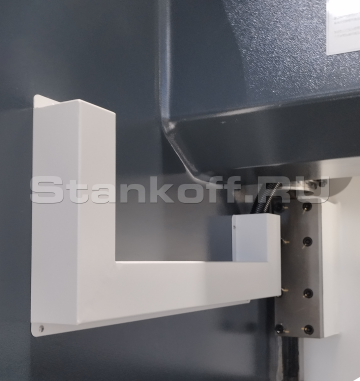

Кабель-каналы
Кабель-каналы

Кабель-каналы

Кабельные каналы предназначены для защиты проводов, подключенных к оптической линейке и реле блока клапанов каждого из гидроцилиндров. Дополнительно все кабеля уложены в гофрозащиту, что предотвращает короткое замыкание и разрыв электрической схемы станка.

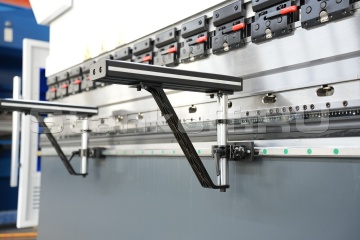

Передняя поддержка листа (2 шт.)

Передняя поддержка листа (2 шт.)

Используется для удержания и стабилизации листового материала во время процесса обработки, предотвращая его смещение или сдвиг, что может повлиять на качество и точность выполнения обработки.

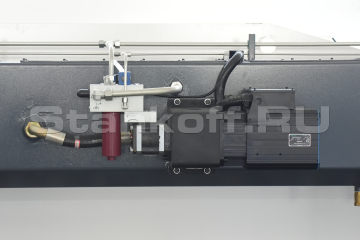

Гибридная система ECO

Гибридная система ECO

Это инновационный СЕРВОмотор для насоса гидравлической системы. Благодаря сервомотору можно точно контролировать движение гидроцилиндров при этом минимизируя расходы на электроэнергию.
Преимущества:
• Скорость движения гидроцилиндров выше чем у насоса с обычным коллекторным двигателем;
• Срок службы гидронасоса с сервомотором выше так как температура масла ниже чем на станках с постоянными оборотами насоса.

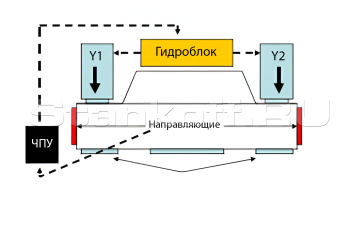

Система позиционирования RAM - Y1, Y2

Система позиционирования RAM - Y1, Y2

В данной системе каждый цилиндр работает независимо друг от друга. Магнитные (индуктивные) датчики Fagor установлены на отдельной подраме с обеих сторон станка.
Эти датчики в сочетании с сервогидравлическими клапанами и системой ЧПУ обеспечивают точность позиционирования 0,01 мм и способность программировать все позиции, скорости и положение штока.
Точка разжатия также программируема, и эта функция, вместе с настраиваемыми скоростями, очень полезна при гибке больших листов.

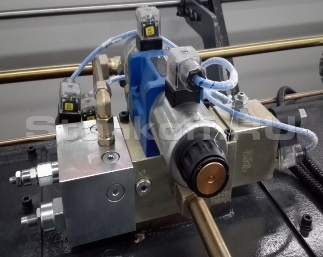

Гидравлическая система Bosch-Rexroth

Гидравлическая система Bosch-Rexroth

Полная серво-гидравлическая синхронизация.

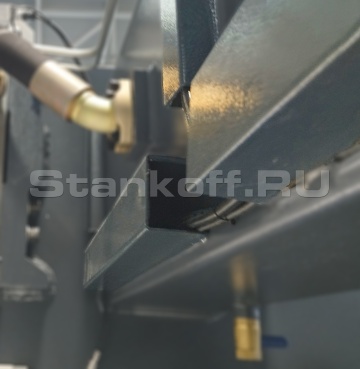

Гидроцилиндры

Гидроцилиндры

Гидроцилиндр имеет сферическое соединение к станине, что позволяет поглощать пиковые нагрузки.
Преимущества:
• Высокоскоростной свободный падающий ход;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Очень низкий уровень шума.

Увеличенный ход и раскрытие

Увеличенный ход и раскрытие

Расширенный ход (300 мм) и высота раскрытия (670 мм) для еще более универсального гибочного пресса. Благодаря этим параметрам становится возможным осуществление глубоких гибов с применением длинных инструментов, а также легкое извлечение деталей спереди машины.

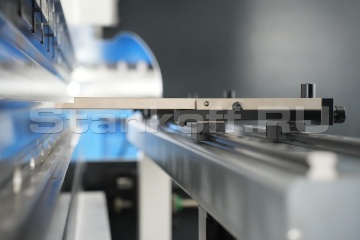

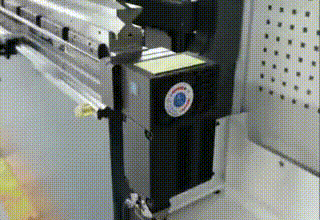

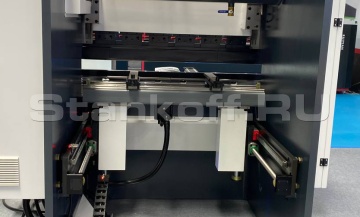

Многоосевой задний упор BGA

Многоосевой задний упор BGA

Листогибочный пресс оснащен задним упором, выполненным в виде прочной структуры, что обеспечивает оптимальную повторяемость и высокую точность позиционирования по осям.
Задний упор, управляемый ЧПУ, автоматически регулирует оси X (глубина) и R (высота), чтобы всегда обеспечивать точное позиционирование вашего материала, что приводит к получению деталей более высокого качества.

Система компенсации прогиба

Система компенсации прогиба

Система компенсации прогиба позволяет компенсировать деформации заготовки во время гибки, тем самым поддерживая постоянный угол на всей длине гиба.
Преимущества:
• Подходит для 4-х ручейковых матриц (призма с сечением 60х60 мм) и одноручейковым матрицам с шириной ножки 60 мм;
• Евростандарт (подложка шириной 60 мм).

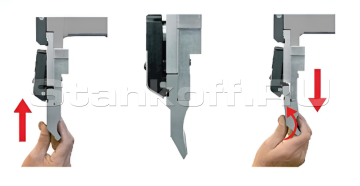

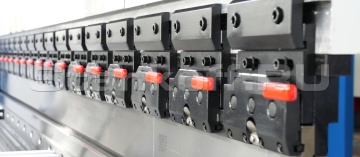

Система быстрой замены инструмента Speed Grip
Система быстрой замены инструмента Speed Grip

Система быстрой замены инструмента Speed Grip

Система быстрой замены инструмента "Speed Grip" сокращает время на смену инструмента на 80% по сравнению с традиционными системами.
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.

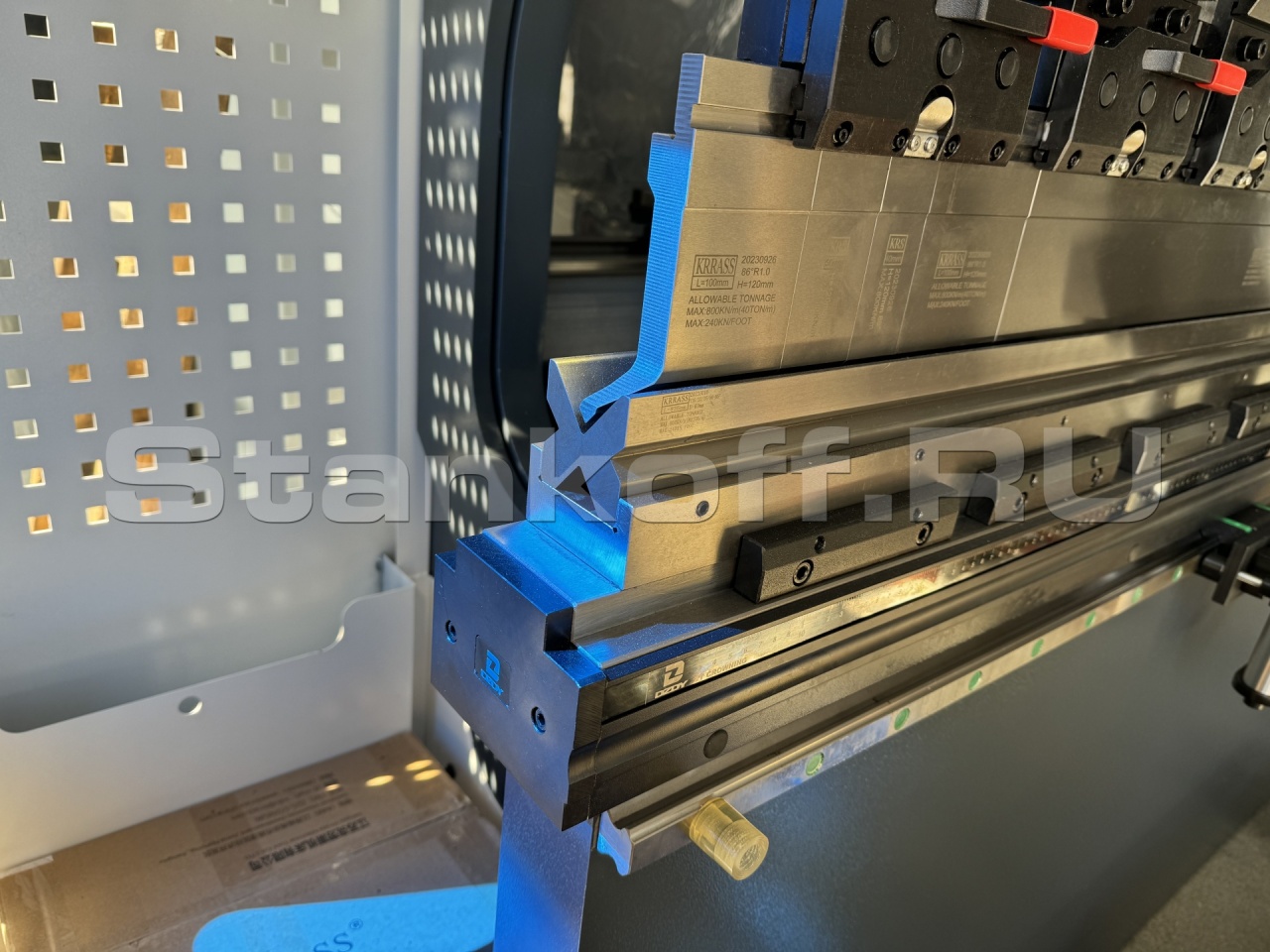

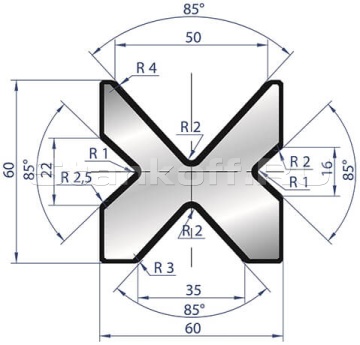

Матрица типа Amada Promecam

Матрица типа Amada Promecam

На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

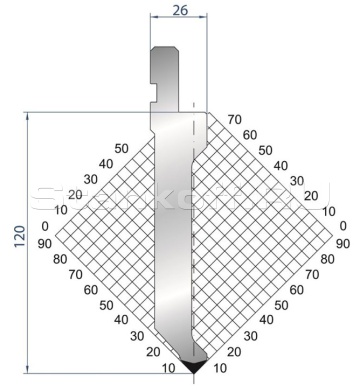

Пуансон типа Amada Promecam

Пуансон типа Amada Promecam

Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

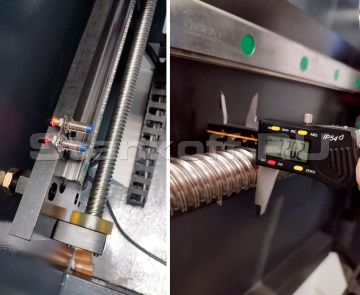

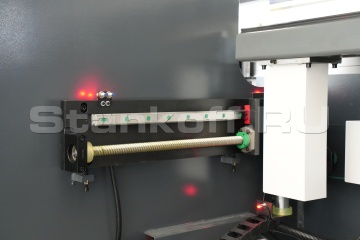

Шарико-винтовая передача

Шарико-винтовая передача

Диаметр ШВП не менее 30 мм.
ШВП оснащен двумя датчиками по оси X и одним датчиком по оси R. Датчики отвечают за максимальное положение рамы по осям. Они служат для того, чтобы защитить станок от возможных ошибок оператора. Если оператор решит изменить стандартные настройки, эти датчики автоматически остановят движение рамы по оси X, что позволяет предотвратить возможные поломки станка.

Каретка направляющей оси X

Каретка направляющей оси X

Шариковые линейные направляющие HIWIN серии HG предназначены для высоких нагрузок. Специально оптимизированный полукруглый профиль конструкции с углом контакта шариков 45 градусов равномерно распределяет нагрузку во всех направления и помогает избежать ошибки при регулировке опорного блока системы линейного перемещения.

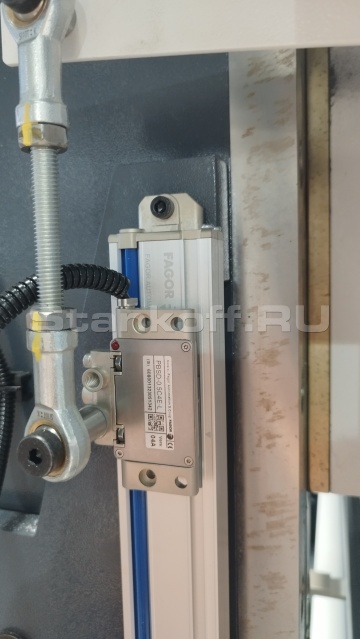

Индуктивные линейки Fagor

Индуктивные линейки Fagor

Это высокоточные датчики расстояния, которые используют индуктивную технологию для измерения перемещения или позиции на механических системах, таких как гибочные прессы, фрезерные станки и другие станки с числовым программным управлением (ЧПУ).
Индуктивные линейки Fagor обеспечивают высокую степень точности измерения, что позволяет достигать точных результатов при выполнении операций на станках. Cпособны обеспечивать высокую скорость считывания данных, что важно для операций, требующих быстрого и точного позиционирования. Они обладают хорошей стойкостью к внешним воздействиям, таким как вибрации, удары, пыль и влага, что делает их подходящими для использования в промышленной среде.

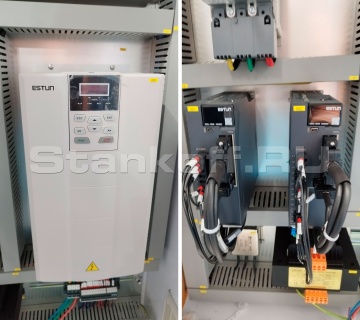

Серводрайвера и электрощиток Estun

Серводрайвера и электрощиток Estun

Серводрайвер Estun оснащён современными технологиями управления (ЧПУ), что позволяет операторам точно настраивать и управлять движением станка, а также создавать сложные программы для выполнения различных операций. Электрощиток Estun который содержит электрические компоненты, контроллеры и схемы для управления и контроля работы оборудования.
Выполняет следующие функции:
• Управление двигателями;
• Регулирование гидравлики;
• ЧПУ;
• Мониторинг и диагностика.

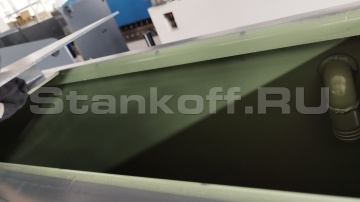

Бак для гидравлического масла

Бак для гидравлического масла

Бак, внутри обработан антикоррозионным составом, будет устойчив к воздействию агрессивным химическим веществам и другим факторам. Это помогает продлить срок службы гидравлической системы и поддерживать его работоспособность в течение длительного времени.

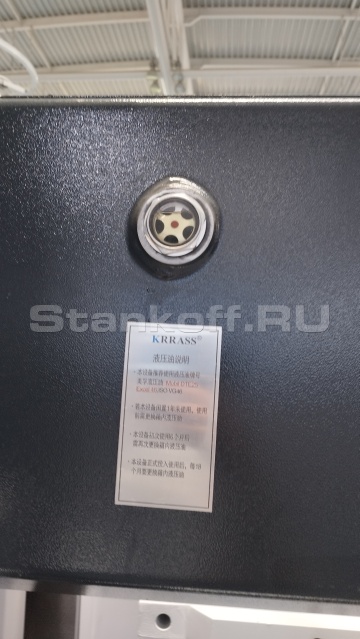

Датчик масла

Датчик масла

Предназначен для контроля уровня масла в системе гидравлического привода гибочного пресса. Он обеспечивает информацию о наличии или отсутствии достаточного количества масла, необходимого для стабильной работы гидравлической системы. Также большое окно позволяет оценить состояние масла.

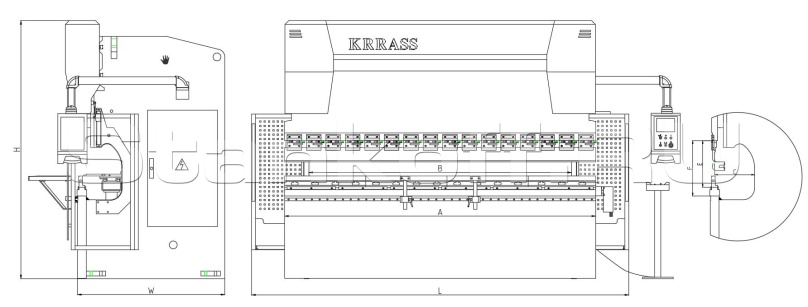

Чертеж станка


Возможные опции

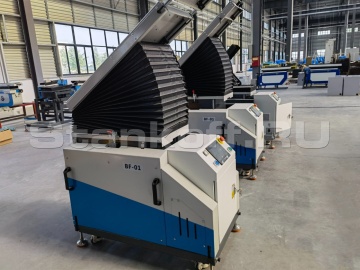

Автоматическая система поддержки листа BF-01

Автоматическая система поддержки листа BF-01

Предотвращает деформацию тяжёлых листов во время гибки.
Электромеханическая система поддержки листа размещается в передней части листогибочного станка. Кроме того, на станке устанавливаются оптические линейки. Они определяют момент опускания траверсы и, в зависимости от степени её опускания, поднимают лист в нужный момент.

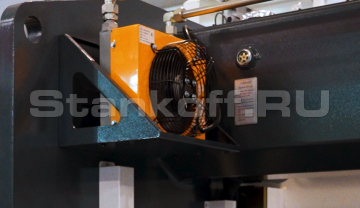

Воздушное охлаждение гидравлического масла

Воздушное охлаждение гидравлического масла

Чиллер используется для охлаждения гидравлического масла. После завершения цикла гибки гидравлическое масло проходит через воздушный охладитель и затем возвращается обратно в бак.

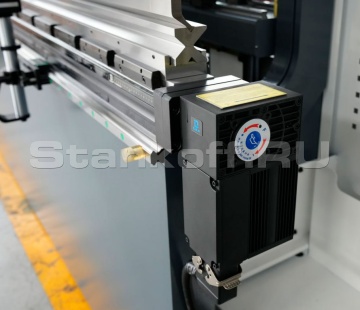

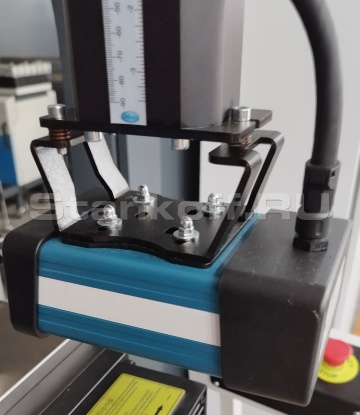

Лазерная защита рук

Лазерная защита рук

Предотвращает контакт гибочного инструмента с руками оператора при работе на высоких скоростях гибки. Если рука оператора оказывается в зоне гиба, то система немедленно реагирует и останавливает движение пуансона вниз, обеспечивая безопасность оператора.

Дополнительный задний упор

Дополнительный задний упор

Дополнительный задний упор повышает удобство работы с заготовками. Позволяет одновременно настроить задние упоры под длинную и короткую стороны листа.

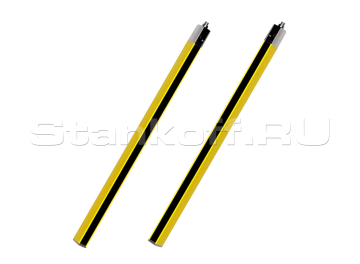

Световая завеса

Световая завеса

Обеспечивает безопасную эксплуатацию оборудования. Если в момент работы станка происходит несанкционированное проникновение в рабочую зону задних упоров, листогибочный станок прекращает гибку и не продолжает работу до тех пор, пока оператор не снимет ошибку.

Подготовка к работе в тандеме

Подготовка к работе в тандеме

Станок подготавливается для совместной работы с другими листогибочными прессами. На ЧПУ устанавливается дополнительное программное обеспечение, предназначенное для работы в тандемной конфигурации. Также проводится подключение дополнительных кабелей, которые связывают ЧПУ с другими станками.

Виды получаемых гибов


Калькулятор усилия гибки

Техника безопасности

Усилие, Т 320
Длина гиба (A), мм 3200
Расстояние между стойками (B), мм 2700
Глубина зева (C), мм 450
Ход пуансона, мм 300
Макс. раскрытие (F), мм 670
Скорость движения Y1, Y2 вниз, мм/сек 150
Скорость движения Y1, Y2 обратно, мм/сек 130
Точность позиционирования (Y1, Y2), мм 0,01
Максимальное расстояние по оси X, мм 600
Точность позиционирования заднего упора, мм ±0,1
Передние поддержка листа, штук 2
Задний упор, штук 4
Система компенсации прогиба Электромеханическая
Управляемые оси ЧПУ Y1+Y2+X+R+V
Основной двигатель, кВт 21,4
Система управления ЧПУ Delem DA58T
Габаритные параметры (ДхШхВ), мм 3600x1700x3350
Вес, кг 19000
