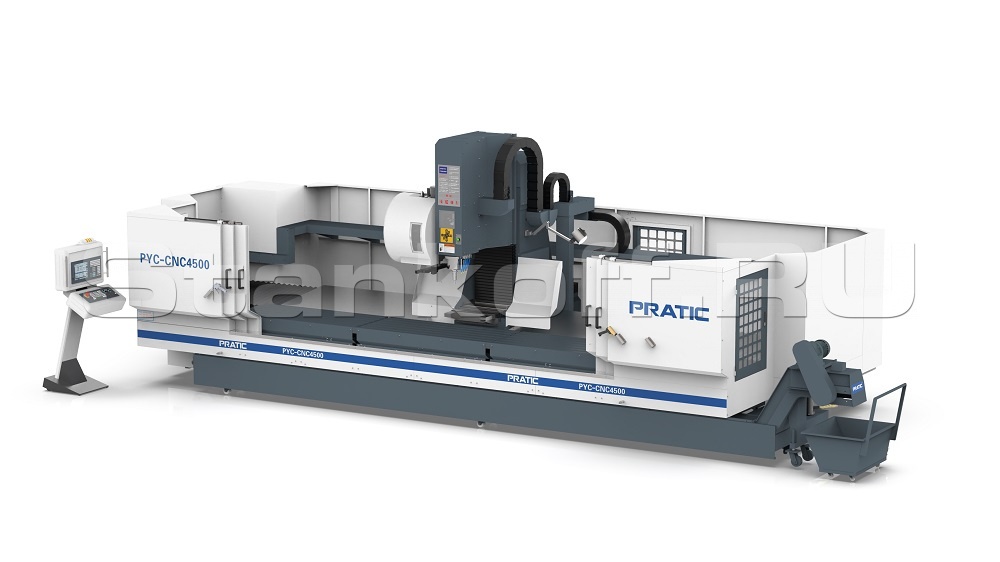

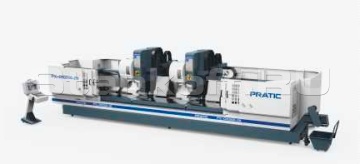

Обрабатывающий центр с подвижной стойкой и длинным ходом PRATIC PYC–CNC4500

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Обрабатывающий центр с подвижной стойкой и длинным ходом PRATIC PYC–CNC2500 Подробное описание и цена >>>

Обрабатывающий центр с подвижной стойкой и длинным ходом PRATIC PYC–CNC4500 Подробное описание и цена >>>

Обрабатывающий центр с подвижной стойкой и длинным ходом PRATIC PYC–CNC6500 Подробное описание и цена >>>

Детальное описание

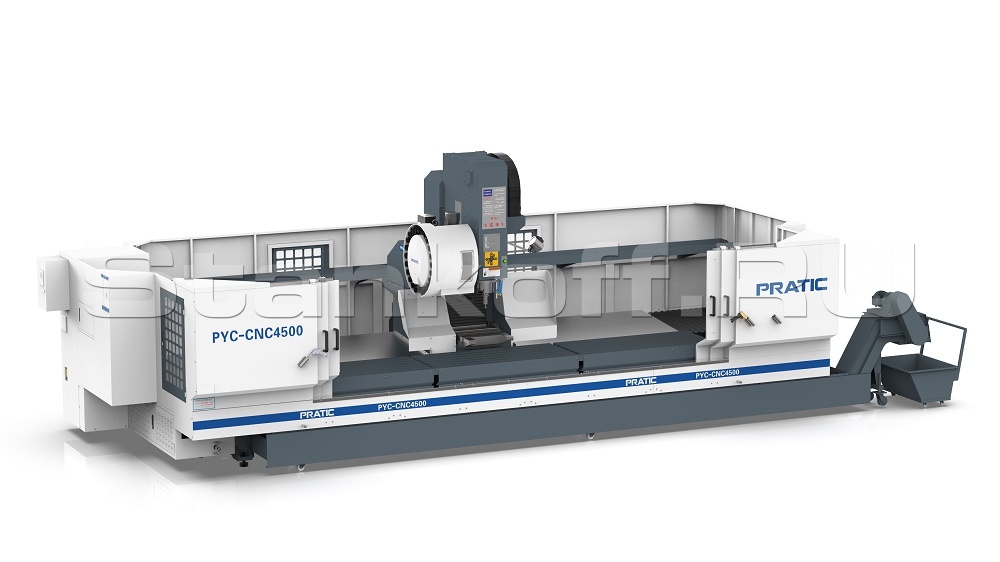

Обрабатывающий центр с подвижной стойкой и длинным ходом PRATIC PYC–CNC4500 подходит для обработки стали, алюминия, меди и других металлов, а также неметаллических материалов длиной до 12м. Широко применяется в аэрокосмической и автомобильной промышленности, где требуется высокая точность и качество обработки материалов.

Основные комплектующие

Система управления	FANUC
Шпиндель	PRATIC
Подшипник	NACHI/NSK
ШВП	HIWIN/ PMI
Направляющие	HIWIN/ PMI
Инструментальный магазин	AI MACH/POJU/OKADA
Пневмокомпоненты	Air Tac
Пуск привода	Mitsubishi
Бустер шпинделя	POJU/HAOCHENG
Электрокомпоненты	Schneider/ ELCO

Рабочая зона

Конструктивные особенности:

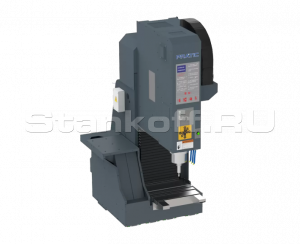

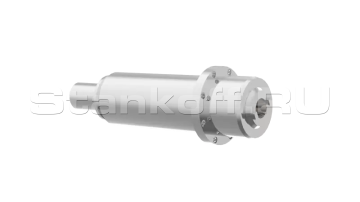

Шпиндельный узел

Отличается высокой гибкостью, надёжностью и универсальностью, что делает его идеальным выбором для различных задач. Его высокая производительность обеспечивает исключительную характеристику крутящего момента, которая подходит для работы с различными материалами.
Стандартный шпиндель BT/SK/CAT 40 симметрично расположен вокруг оси шпинделя, обеспечивая высокую устойчивость и баланс инструмента даже при работе на высоких скоростях. А высокий уровень статической жёсткости гарантирует точность обработки.

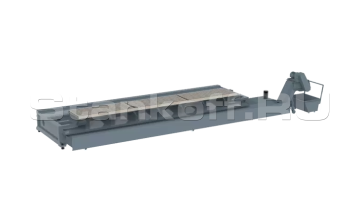

Станина

Для создания станины используется чугунная отливка, которая затем подвергается обработке высокими температурами для снятия остаточного напряжения. На каждую отливку устанавливается усиливающая пластина. Чтобы обеспечить гравитационную устойчивость центра оборудования, используются три ряда опорных ног.

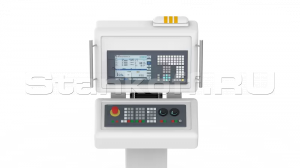

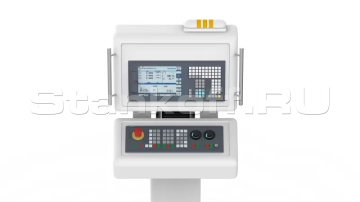

Система цифрового управления Siemens и Fanuc

Система цифрового управления Siemens и Fanuc отличается высокой стабильностью производства. Это мощная и известная во всём мире система цифрового управления спроектирована с учётом модульности и открытой архитектуры, что обеспечивает высокую масштабируемость. Она включает в себя автоматические системные порты, которые повышают гибкость и производительность станков.

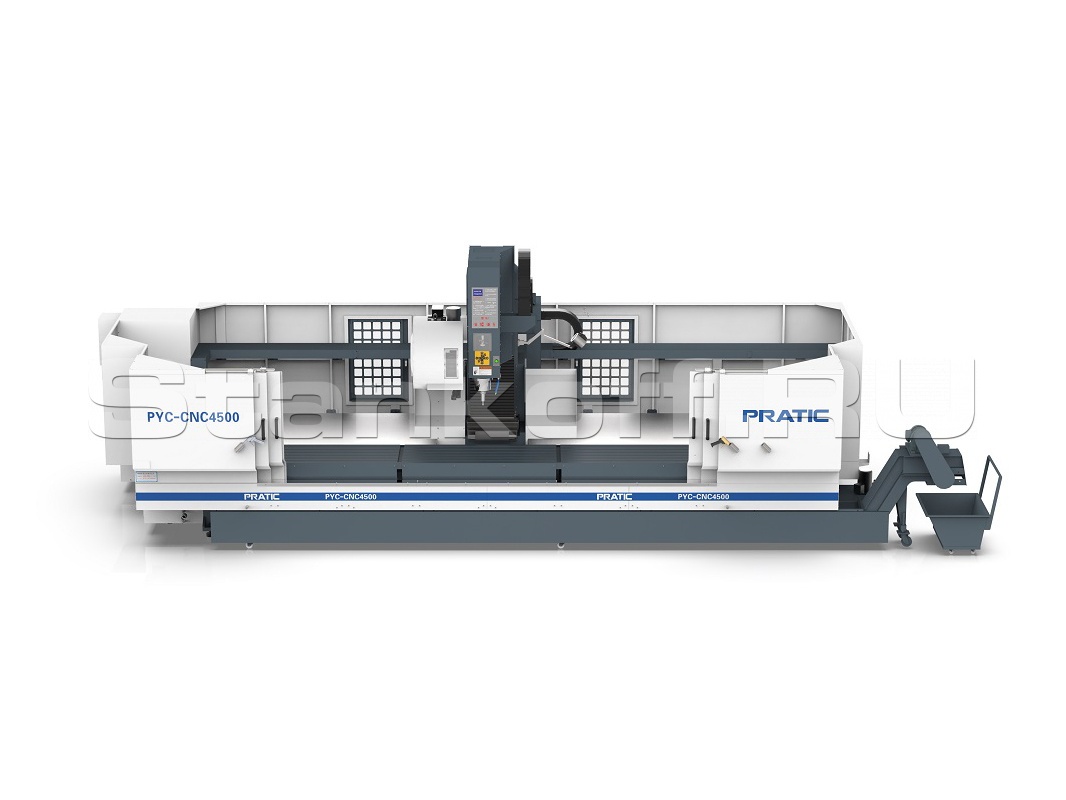

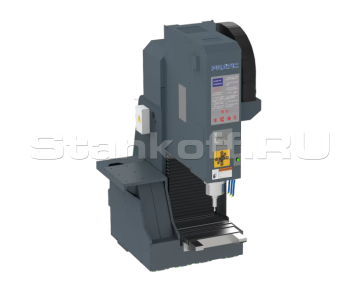

Усиленная конструкция подвижной колонны

Благодаря усиленной конструкции подвижной колонны и увеличенной поверхности контакта рельса и ползуна, деформация оси X снижается, что позволяет достичь высокой жёсткости и точности обработки на станке.

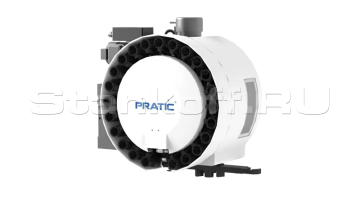

Перемещающийся инструментальный магазин

Инструментальный магазин автоматически перемещается вместе с процессом обработки, что повышает скорость смены инструмента — всего 2 секунды.

Стандартная комплектация

Система ЧПУ FANUC Oi MF;
Механический шпиндель высокой жесткости;
Сервомотор шпинделя;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Устройство для автоматической подачи смазки;
Станина машины и основные компоненты – литая сталь HT250;
Полузакрытая защитная крышка из листового металла + задняя защитная крышка;
Водяная система охлаждения;
Передвижная рабочая кабина;
Маховик MPG;
Интерфейс RS232;
Интернет-интерфейс;
Трансформатор 25 кВт;
Магазин инструментов дискового типа BT40-24T;

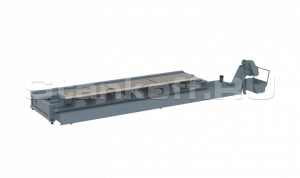

Цепной конвейер для удаления стружки;
Трехцветная индикаторная лампа;
Рабочее освещение машины;
Воздушный и водяной пистолет для чистки;
Электрошкаф;
Система масляного охлаждения шпинделя;
Подготовка под четвертую ось;
4 ось поворотный стол ф255мм +гидравлическая задняя бабка.

Возможные дополнительные опции

Дополнительный шпиндель

Угловая шпиндельная головка

СОЖ, подаваемая через шпиндель (TSC)

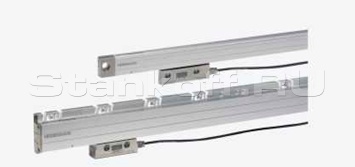

Датчик линейных перемещений

4-х осевой поворотный стол

Система настройки инструментов

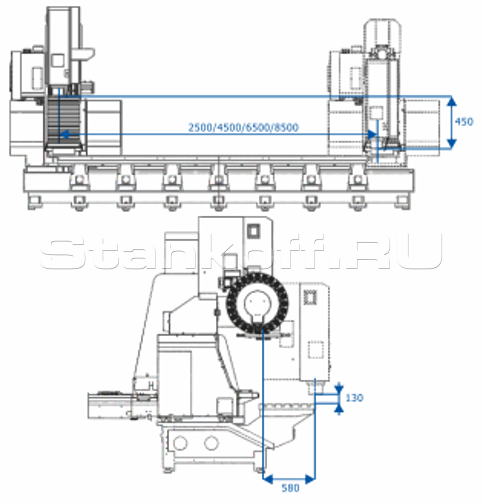

Рабочий ход, мм
Ось X, мм	4500
Ось Y, мм	580
Ось Z, мм	450
Расстояние от хвостика шпинделя до поверхности стола, мм	130–580
Шпиндель
Тип	Механический
Номин. мощность приводного двигателя, кВт	11
Макс. мощность приводного двигателя, кВт	18,5
Номин. крутящий момент, H*m	52,5
Макс. крутящий момент, H*m	118
Макс. скорость, об/мин.	10 000
Конус	BT40
Мощность двигателя
Приводной двигатель по оси X, кВт	3,0
Приводной двигатель по оси Y, кВт	3,0
Приводной двигатель по оси Z, кВт	3,0
Скорость подачи
Ускоренная подача по оси X, м/мин.	60
Ускоренная подача по оси Y, м/мин.	28
Ускоренная подача по оси Z, м/мин.	28
Макс. скорость рабочей подачи, м/мин.	15
Точность
Точность позиционирования по оси X, мм	0,03
Точность позиционирования по осям Y/Z, мм	0,015
Точность позиционирования по осям X/Y/Z , мм	±0,01/300
Инструментальный магазин
Тип	Дисковый
Вместимость	24
Время смены инструмента, сек.	2
Основные параметры
Система ЧПУ	FANUC
Размер рабочего стола, мм	4510 х 650
Макс. нагрузка, кг/м²	1500
Т-образный паз (кол-во / ширина / расстояние между центрами), мм	6/18/100
Габариты покрытия (ДxШxВ), мм	8900 х 3100 х 2800
Масса, кг	13 500
Прочее
Тип транспортера для удаления стружки	Цепной
Смазочная система	Автоматическая
Система охлаждения	Водяная
Пневматическое давление, МПа	0,6–0,9
