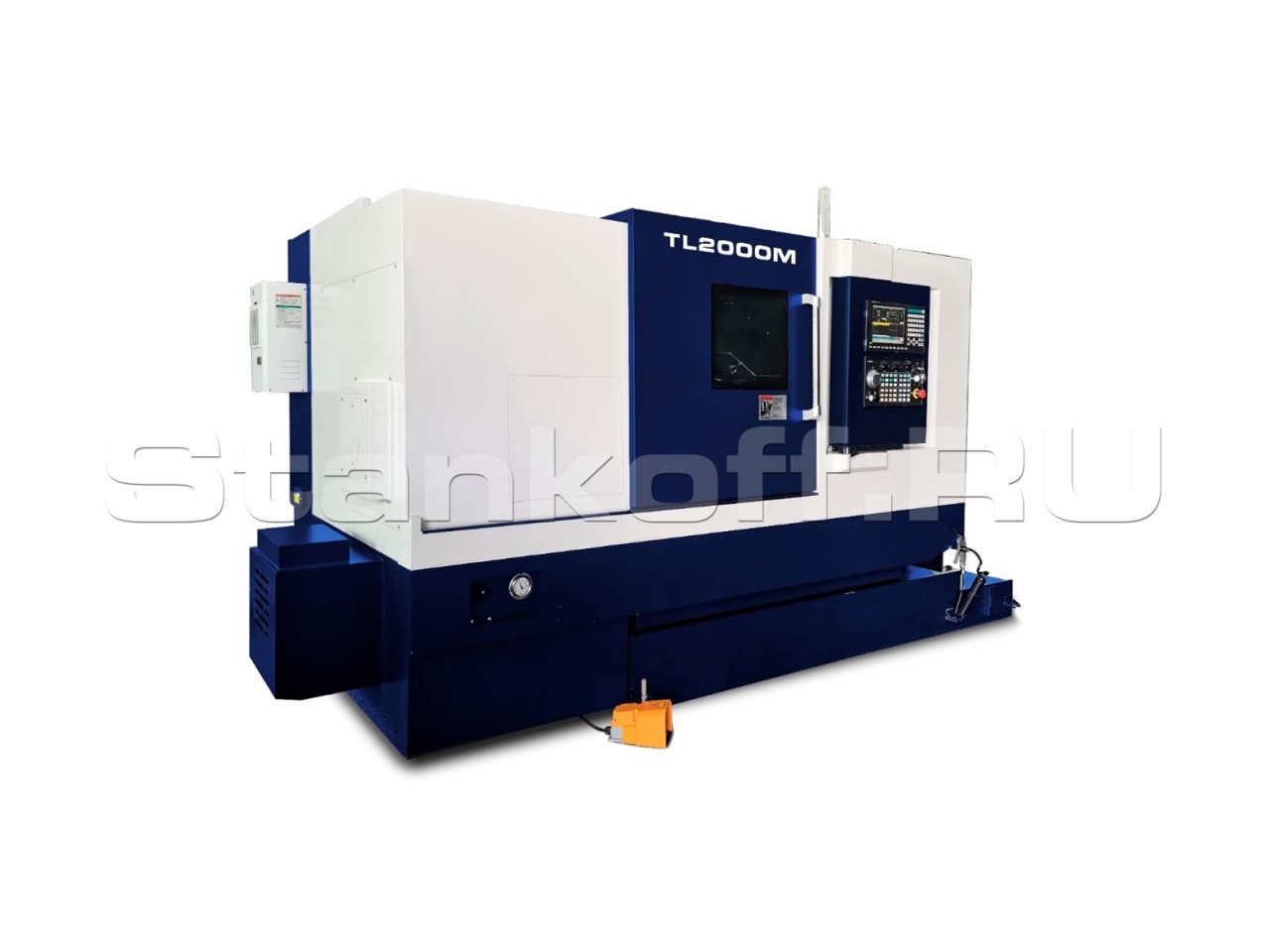

Токарный обрабатывающий центр TL–2000Y
Реклама Рекомендуем предложения
Детальное описание
Представляет собой высокоточное оборудование для комплексной обработки деталей, включающее в себя:
- Револьверную головку на 12 позиций, которая может быть оснащена приводным инструментом BMT55 и Y-осью;
- Направляющие качения роликового типа по осям X, Z шириной 45 мм производства THK (Япония);
- ШВП (шарико-винтовую пару) от THK (Япония) класса точности C3;
- Автоматическую систему измерения инструмента HPMA от компании RENISHAW (Великобритания);
- Подачу СОЖ (смазочно-охлаждающей жидкости) через инструмент с давлением 20 бар. Также в комплекте идут маслоотделитель и уловитель готовых деталей в стандартной комплектации.
Конструктивные особенности:
![Цельнолитая станина](https://www.prostanki.com/img/upload/xmQBx4mh3tZ7R3_1584421751.jpeg)
Цельнолитая станина
Станина с углом наклона 30 градусов, изготовленная из чугуна Meehanite, обладает превосходными характеристиками поглощения вибраций, обеспечивает прочную основу для всех узлов станка. После отжига и естественного старения полностью устраняются внутренние напряжения отливки.Специальная конструкция станины обеспечивает высокую точность и стабильность обработки. Кроме того, угол наклона 30 градусов предоставляет оператору удобный доступ к заготовке и облегчает отвод стружки.
![Ручное шабрение](https://www.prostanki.com/img/upload/EQlxZrMeEv8VIz_2745552322.jpeg)
Ручное шабрение
Тщательная ручная шабровка самых важных сопрягаемых поверхностей основных узлов станка повышает качество контакта, снижает вибрацию и предотвращает деформации во время работы станка, что обеспечивает геометрическую точность, точность перемещений и позиционирования на протяжении всего срока службы оборудования.![Двигатели от FANUC](https://www.prostanki.com/img/upload/CKxha8ec2Ja6hb_2218877922.jpeg)
Двигатели от FANUC
Оси X и Z оснащены мощными двигателями подачи FANUC (Япония), мощность каждого составляет 3 кВт. Направляющие качения шириной 45 мм отличаются высокой точностью и скоростью перемещения, что позволяет выполнять быструю обработку даже в сложных условиях. При этом сохраняется высокая точность работы на протяжении всего срока службы станка. Увеличенная ширина каретки способствует снижению вибраций, обеспечивая более стабильную и точную обработку деталей.![Шпиндели](https://www.prostanki.com/img/upload/V84gwwzMiaNccg_5612105175.jpeg)
Шпиндели
Имеют мощность 11 и 15 кВт при 4200 оборотах в минуту, а также 15 и 18,5 кВт при 2500 оборотах в минуту. Сверхпрочный корпус шпинделя, изготовленный методом цельного литья из материала MEEHANITE, обеспечивает минимальное тепловое расширение и значительно увеличивает срок службы подшипников. Использование двухрядных цилиндрических роликовых подшипников спереди и радиально-упорного двухрядного подшипника сзади гарантирует высокую жёсткость при обработке в сложных условиях, что в свою очередь позволяет получать детали с превосходным качеством поверхности.![Ременный привод](https://www.prostanki.com/img/upload/D4LBD2F4odsELe_4898074386.jpeg)
Ременный привод
В стандартной комплектации станок оснащён ремённым приводом. Это оптимальное решение с точки зрения цены, крутящего момента и удобства обслуживания. Система шкивов шпинделя содержит мощный и надёжный электродвигатель переменного тока FANUC (Япония). Он обеспечивает превосходную силу резания даже в сложных условиях. Ремень шкива типа PK используется для снижения уровня вибрации и шума, а также для достижения отличной шероховатости обрабатываемой поверхности при высоких скоростях вращения.![Револьверная головка с гидравлическим тормозом](https://www.prostanki.com/img/upload/wXq5nm3PT4Giq6_6429879221.jpeg)
Револьверная головка с гидравлическим тормозом
Сервоприводная револьверная головка для моделей TL2000 и TL2500 оснащена гидравлическим тормозом и приводится в движение высокомоментным серводвигателем переменного тока. Это обеспечивает быстрое вращение и высокую повторяемость. Конструкция револьверной головки включает муфту большого диаметра, которая позволяет точно позиционировать инструмент и обеспечивает высокую силу зажима. Время индексации составляет 0,15 секунды при перемещении между позициями. Револьверная головка поддерживает установку инструментов с сечением резца 25х25 мм и расточных инструментов с диаметром до 40 мм.![Ось Y с приводом FANUC](https://www.prostanki.com/img/upload/QJCq5hyZT7jq7F_6245525853.jpeg)
![Ось Y с приводом FANUC](https://www.prostanki.com/img/upload/UcfLl8VlvRtqSi_1714031585.jpeg)
Ось Y с приводом FANUC
Станок может быть оснащён осью Y с приводом FANUC мощностью 1,4 кВт, что значительно расширяет его технические возможности. Ось Y позволяет выполнять полноценные операции фрезерования пазов и канавок, а также сверления со смещением от центра. Благодаря этой функции можно обрабатывать детали более сложных конфигураций по сравнению с обычными двух- и трёх-осевыми токарными центрами.Движение оси Y происходит одновременно с перемещением по осям X и Z.
При обработке канавок и контуров на станках без оси Y с функцией интерполяции в полярных координатах, когда ось X меняет направление в точке пересечения центральной линии и обрабатываемого профиля, точность получаемого профиля может страдать из-за появления выступов и недорезов. Однако обработка с управлением по оси Y на станках серии TL решает эту проблему.
![ШВП от ТНК](https://www.prostanki.com/img/upload/vnIh8Mzg9MFmia_8763065570.jpeg)
ШВП от ТНК
ШВП от THK класса C3, произведённые в Японии, имеют предварительное натяжение и двойное крепление.Оси X и Y (32/40 мм) имеют жёсткую фиксацию с обоих концов и установлены в высокоточные подшипники класса P4 с предварительной нагрузкой. Это обеспечивает точное и плавное перемещение даже при повышенных нагрузках.
![Программируемая задняя бабка с гидравлической пинолью](https://www.prostanki.com/img/upload/ZzambxKUOlpw6z_7016204554.jpeg)
Программируемая задняя бабка с гидравлической пинолью
Для управления перемещениями задней бабки используется стойка ЧПУ, что значительно упрощает установку и позиционирование.Это решение позволяет сократить время наладки и обрабатывать длинные детали в центрах.
Рабочая зона
![oQyk0n37dF.jpg](https://www.prostanki.com/img/upload/sVDCkI2ruj7wYN_9559868595.jpeg)
![6NzWgPJhNB.jpg](https://www.prostanki.com/img/upload/rOEGr44aoPsNB9_2365896105.jpeg)
Комплектующие:
- Патрон: CHANDOX/AUTOGRIP (Тайвань);
- Станина (Тайвань);
- Двигатели, привода: FANUC (Япония);
- Линейные направляющие качения: THK/PMI (Япония);
- Револьверная головка: TCSM (Тайвань) - SAUTER (Германия);
- Гидравлика: YEOSHE (Тайвань);
- ШВП: PMI/THK (Япония);
- Шпиндель: KENTURN/ROYAL (Тайвань);
- Корпус шпинделя (Тайвань);
- Подшипники шпинделя и ШВП (на приводах): NSK/SKF (Япония);
- Система автоматической смазки: YUKEN KOGUO (Япония)/ SKF (Швеция);
- Помпы (Тайвань);
- Пневматическая система (Тайвань);
- Электрические компоненты: SCHNEIDER (Франция).
Стандартная комплектация:
![ЧПУ FANUC 0i-TF](https://www.prostanki.com/img/upload/VR9xHiK6QVV3up_3996759350.jpeg)
ЧПУ FANUC 0i-TF
В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-TF версии Plus с дисплеем 10,4’:• Внутренняя память 2 Мб;
• Экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
Dynamic Graphic Simulation - система симуляции обработки (3D).
Панель оператора может поворачиваться на 90 градусов, обеспечивая легкий доступ к управлению во время работы со станком.
![Система подачи СОЖ](https://www.prostanki.com/img/upload/dwEXWaX6WzWcms_8172222266.jpeg)
Система подачи СОЖ
Система подачи СОЖ под давлением через револьвер/инструмент позволяет повысить качество обработки, увеличить глубину резания и скорость подачи, а также продлить срок службы инструмента.Эффективное омывание зоны резания СОЖ способствует более высокому качеству обработанной поверхности.
Система подачи СОЖ включает в себя помпу для прокачки под давлением 20 бар.
![Надёжные электрические компоненты](https://www.prostanki.com/img/upload/1vfkcdd7InrbR8_3511947687.jpeg)
Надёжные электрические компоненты
Тормозные, силовые и релейные цепи объединены в одну систему плат, но разнесены друг относительно друга в электрошкафу для оптимально теплообмена и исключения перегрева с учётом непрерывной условий работы оборудования в несколько смен.Все двигатели, привода, драйверы и контроллер поставляются от признанного мирового лидера автоматизации станков с ЧПУ – Fanuc (Япония).
Все электрические компоненты от французской компании Schneider.
![Автоматическая система смазки основных элемнтов](https://www.prostanki.com/img/upload/iMAOTvB8NlT4lJ_4420302902.jpeg)
Автоматическая система смазки основных элемнтов
Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что эффективно препятствует износу и многократно увеличивает их срок службы. Система смазки компактно встроена в корпус станка. При низком уровне масла в системе – появляется советующая индикация на панели оператора.![Маслоотделитель (сепаратор СОЖ)](https://www.prostanki.com/img/upload/o3teJWQl4LQbQW_8506126990.jpeg)
Маслоотделитель (сепаратор СОЖ)
Дискового типа предназначен для удаления масляных загрязнений из охлаждающей жидкости.Диск из нержавеющей стали со специальным покрытием (для удаления масла) вращаясь захватывает масляную пленку с поверхности СОЖ, которая затем удаляется. Очищенная СОЖ попадает обратно в систему циркуляции для дальнейшего использования. Маслоотделитель существенно экономит и продлевает срок службы охлаждающей жидкости в системе.
![Автоматический конвейер](https://www.prostanki.com/img/upload/4osfKLrYmjmuDP_4021971106.jpeg)
Автоматический конвейер
Для удаления отработанной стружки из зоны резания используется автоматический конвейер (ленточный). Возможны два исполнения – задняя выгрузка и боковая.Конвейер включается через M-код или напрямую от пульта управления. С помощью настроек устанавливается интервал и продолжительность работы конвейера для автоматического цикла работы. В комплекте поставляется тележка (корзина) для сбора стружки.
Дополнительные опции
![Уловитель готовых деталей](https://www.prostanki.com/img/upload/oBxjSrerIlr2Cl_8553597904.jpeg)
Уловитель готовых деталей
Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.![Конвейер деталей](https://www.prostanki.com/img/upload/S6okVpjUrisG9S_5791553863.jpeg)
Конвейер деталей
Автоматически перемещает готовые детали, выгруженные уловителем деталей, в приемный контейнер для удобства пользователя и автоматизации производства.![Система измерения инструмента HPMA](https://www.prostanki.com/img/upload/ssQqZGbAJ7kzBz_2606856185.jpeg)
Система измерения инструмента HPMA
Система измерения инструмента HPMA (Renishaw) позволяет измерить/контролировать размер инструмента перед обработкой, а также вести мониторинг износа или поломки инструмента в процессе обработки.Система HPMA полностью исключает из технологического процесса простои станков и брак, связанные с погрешностями при выполнении наладки и контроля инструмента вручную.
![Программируемая задняя бабка с сервоприводом](https://www.prostanki.com/img/upload/jvgZBTOUYO672u_3224131238.jpeg)
Программируемая задняя бабка с сервоприводом
Перемещениями программируемой задней бабки управляют с помощью стойки ЧПУ для простоты установки и позиционирования.Сокращает время наладки и позволяет обрабатывать длинные детали в центрах.
![Уловитель масляного тумана](https://www.prostanki.com/img/upload/oynrxXDEJptaqb_2438527466.jpeg)
Уловитель масляного тумана
Удерживает частицы масла и СОЖ при использовании помпы СОЖ высокого давления, снижает уровень загрязнения рабочей зоны станка.![Автоматические люнеты](https://www.prostanki.com/img/upload/2vwOJHhAcC0dhe_3665003254.jpeg)
Автоматические люнеты
Ещё один способ уменьшить радиальное биение при обработке длинных заготовок — это использование люнета для токарного станка.Лютены от известной компании SMW-Autoblock (Германия) с автоматической настройкой под диаметр доступны в двух вариантах с диапазонами зажима 20–165 мм и 30–245 мм.
![Ручные люнеты](https://www.prostanki.com/img/upload/Wyol4RasKfYhOs_6279763074.jpeg)
![Ручные люнеты](https://www.prostanki.com/img/upload/e7ZpDCVg8XC180_4533394154.jpeg)
Ручные люнеты
Фиксируется на направляющих задней бабки. Регулируется вручную.Особенности комплектации:
Компонент | Описание |
---|---|
Гидравлический 3-х кулачковый патрон | 200 мм (8”) |
Шпиндель с ременной передачей | 4200 об/мин |
Револьверная головка с приводным инструментом | На статических 12 позиций |
Программируемая задняя бабка | |
Гидравлическая пиноль задней бабки | Программируемая, конус МТ5 – встроенный (вращающийся центр) |
Инструментальный блок для наружной осевой обработки | 25х25 – 1 шт. |
Инструментальный блок для расточного инструмента | Ø40 – 1 шт. |
Инструментальный блок для наружной обработки | 25х25 – 3 шт. |
Переходные цилиндрические втулки | Ø8-32 х Ø40 мм |
Комплектация поставки:
- ЧПУ FANUC 0i-TF Plus + Dynamic Graphic Simulationi;
- Электрический шкаф;
- Гидравлическая станция;
- Полностью закрытая зона обработки;
- Централизованная автоматическая система смазки;
- Рабочее освещение;
- Педаль управления гидравлическими узлами;
- Система подачи СОЖ;
- Защита направляющих и ШВП;
- Порт RS-232 + USB;
- Регулировочные болты и опоры;
- Инструмент для обслуживания станка;
- Трехцветная сигнальная лампа;
- Инструкция по эксплуатации на русском языке;
- Интерфейс для автоподатчика прутка;
- Маслоотделитель;
- Уловитель готовых деталей;
- Система измерения инструмента (автоматическая) HPMA (Renishaw);
- Конвейер для стружки с корзиной;
- Трансформатор;
- Помпа СОЖ 20 бар;
- Пистолет воздуха;
- Пистолет СОЖ.
Устанавливаемый Ø заготовки, мм | 650 |
Макс. Ø точения, мм | 400 |
Макс. длина точения, мм | 460 |
Макс. Ø обрабатываемого прутка, мм | 52 |
Перемещение по оси X/Z/Y, мм | 270 / 610 / 90 |
Обороты шпинделя, об./мин. | 4200 |
Размер патрона, " | 8 |
Конус шпинделя | А2–6 |
Ø отверстия шпинделя, мм | 65 |
Количество инструментов | 12 (ВМТ55) |
Размер державки инструмента, мм | 25х25 |
Макс. Ø расточного инструмента, мм | 40 |
Макс. обороты приводного инструмента, об./мин. | 4000 |
Ускоренная подача по оси X/Z/Y, м/мин. | 24/24/6 |
Ø пиноли задней бабки, мм | 80 |
Конус пиноли задней бабки | МТ5 |
Перемещение пиноли задней бабки, мм | 80 |
Двигатель привода главного шпинделя, кВт | 11/15 |
Крутящий момент главного шпинделя (привод ремень), Нм | 287 |
Двигатель приводного инструмента, кВт | 2,7 |
Крутящий момент приводного инструмента, Нм | 12/46 |
Двигатель привода по осям X/Y/Z, кВт | 3/1,4/3 |
Точность позиционирования по осям X/Y/Z, мм | ±0,005 |
Повторяемость позиционирования по осям X/Z/Y, мм | ±0,003 |
Давление, Бар | 20 |
Объём бака, л | 220 |
Габариты (ДхШхВ), мм | 2688х1739х2010 |
Вес, кг | 4300 |
