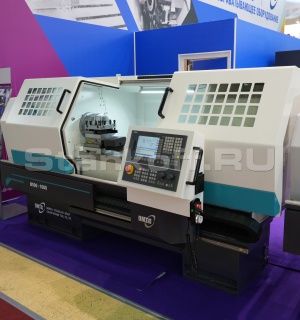

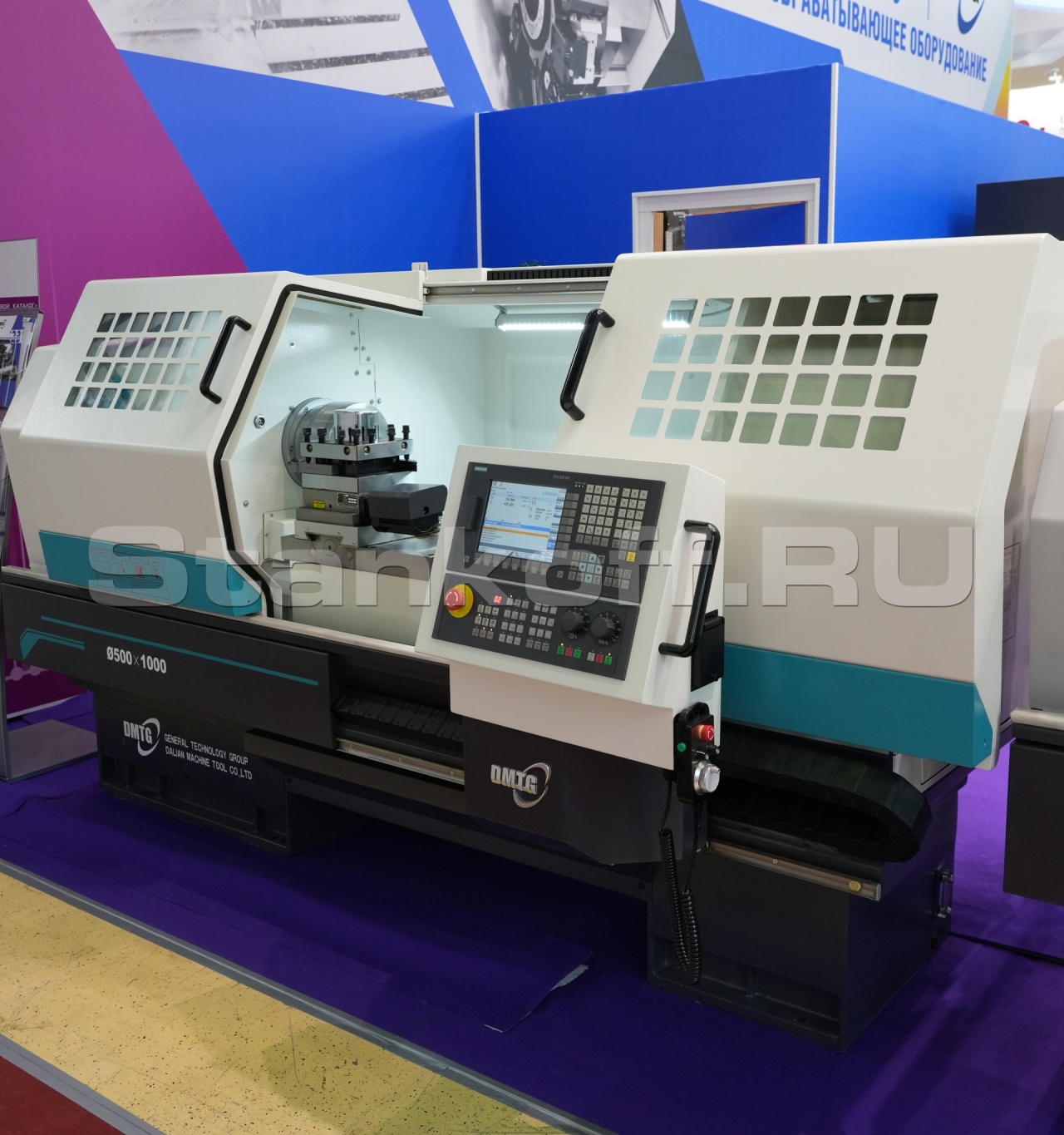

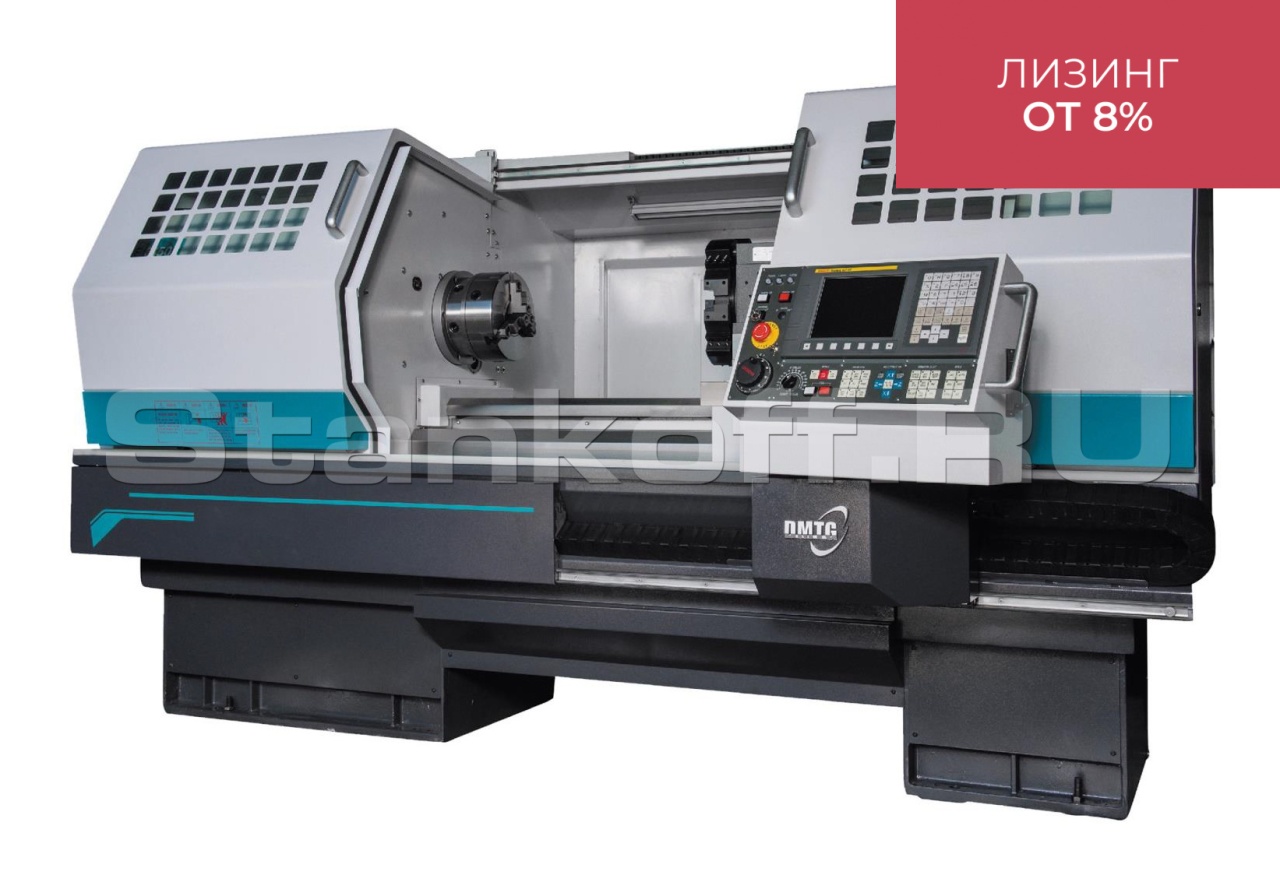

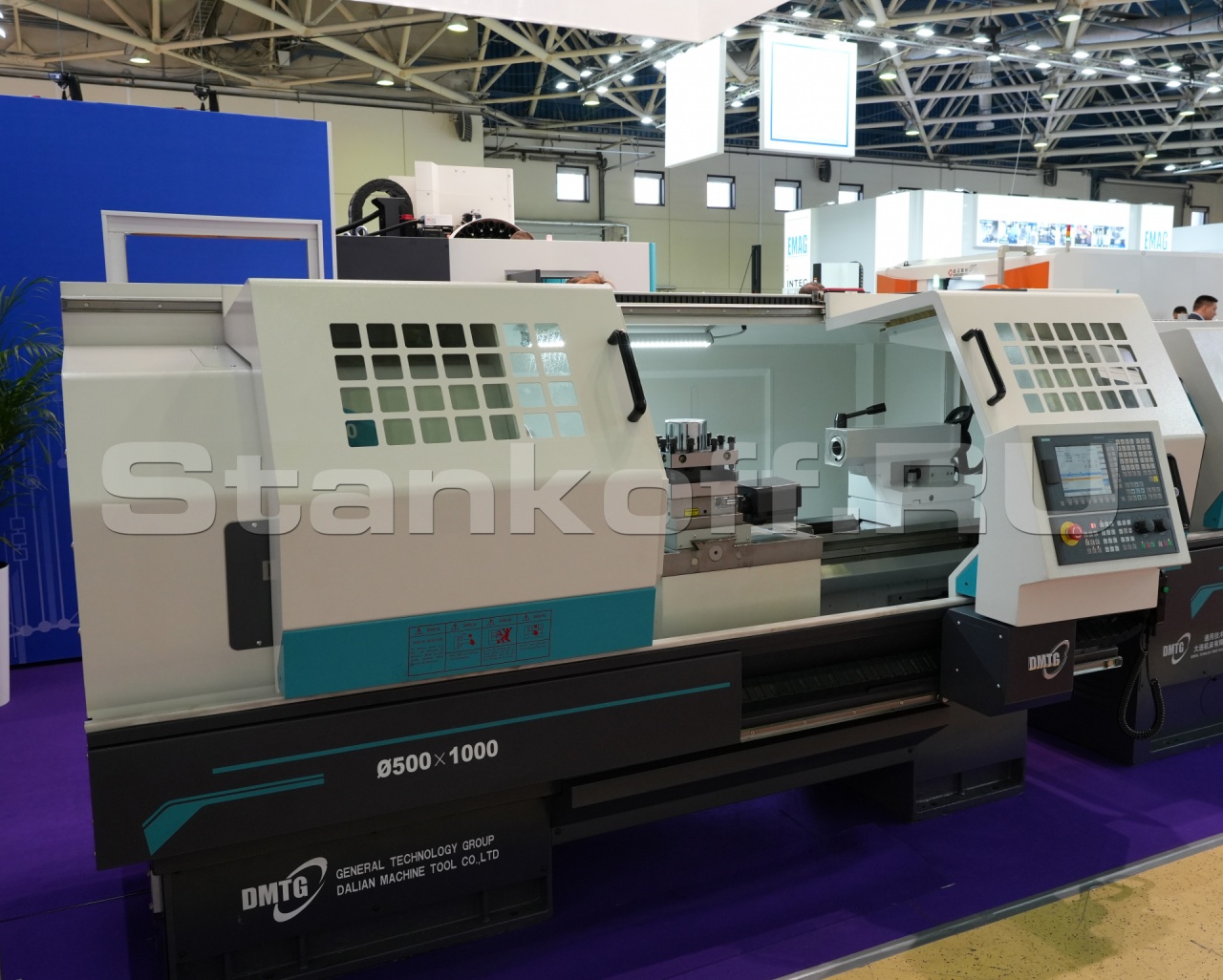

Токарный станок с ЧПУ CKS500/1000-4 Siemens
Детальное описание
Токарный станок с ЧПУ с плоской станиной CKS500 - это станок широкого круга применения для выполнения токарных операций, таких как:
- наружное и внутреннее точение,
- подточка торцов,
- отрезка деталей,
- нарезание канавок и проточек,
- нарезание наружных и внутренних резьб,
- и других видов токарной обработки деталей в серийном и мелкосерийном производстве.
Особенности
- Высокопроизводительный и точный токарный станок с ЧПУ для серийного и мелкосерийного производства.
- Инновационная система ЧПУ Siemens Sinumeric 808D
- Сервопривод шпинделя производства CTB (Китай).
- Трехдиапазонный привод шпинделя с автоматическим переключением между диапазонами значительно повышает эффективность обработки.
- 4-позиционный электромеханический сменщик инструмента.
- Механический 3-кулачковый токарный патрон 250 мм.
- Механическая задняя бабка.
- Массивная, большеразмерная задняя бабка легко перемещается и быстро фиксируется.
- Литая станина сложной формы с высокой жесткостью и прочностью, имеет многочисленные ребра жесткости.
- Закаленные призматические направляющие станины (не ниже HRC 50, толщина закаленного слоя не менее 2 мм).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Полностью закрытая рабочая зона с защитными устройствами.
- 2 передние раздвижные дверцы с большими прозрачными окнами.
- Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
- Система подачи СОЖ с баком емкостью 35 литров.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
- Современный аналог советских станков 16А20Ф3, 16К20Ф3.
Конструктивные особенности
![Cтанина и направляющие](https://www.prostanki.com/img/upload/8RnZAgZIH8DRY5_6950195143.jpeg)
Cтанина и направляющие
Агрегаты станка располагаются на цельнолитой плоской станине сложной формы с многочисленными ребрами жесткости, имеющей высокую жесткость и прочность. Станина, передняя бабка и суппорт изготовлены из высокопрочного чугуна с термической обработкой и искусственным старением, их конструкция рассчитана с применением методов конечных элементов и динамического анализа. Суппорт станка двигается в двух направлениях (оси X и Z) по шлифованным закаленным V- образным направляющим скольжения, с глубиной закаленного слоя не менее 2 мм и твердостью не ниже HRC50. Направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.![Шпиндель](https://www.prostanki.com/img/upload/TwI87GIfLc2eMJ_3979540462.jpeg)
Шпиндель
Мощный высокоточный шпиндель с фланцем Camlock D8 подключается к сервоприводу через ременную передачу и зубчатый редуктор с тремя передачами. Сам шпиндель имеет метрический конус 90 мм, а диаметр его передней опоры равен 120 мм. Данная кинематическая схема позволяет получить крутящий момент на шпинделе вплоть до 1300 Н∙м, что дает возможность производить силовую обработку деталей большого диаметра с большим съемом обрабатываемого материала.![Автоматическая смена диапазонов вращения](https://www.prostanki.com/img/upload/izzu93ewazQIT9_2874998505.jpeg)
Автоматическая смена диапазонов вращения
Станок имеет 3 диапазона вращения с бесступенчатым регулированием оборотов внутри каждого диапазона. Такая схема работы позволяет подобрать оптимальные режимы резания для каждой заготовки. Переключение передач производится точными электрическими актуаторами производства HIWIN (Тайвань).![Cменщик инструмента](https://www.prostanki.com/img/upload/V57bTI5a8rS5k4_1007370663.jpeg)
Cменщик инструмента
На станок устанавливается электромеханический 4-позиционный сменщик инструмента горизонтального типа. Он характеризуется максимальной жесткостью и надежной фиксацией инструмента, что позволяет при обработке несложных деталей получать максимальную точность при интенсивных режимах резания.![ШВП с преднатягом класса точности С3](https://www.prostanki.com/img/upload/pKHBiohRgp6YPY_236170448.jpeg)
ШВП с преднатягом класса точности С3
Высокоточные шарико-винтовые передачи с предварительным натягом установлены на опоры с прецизионными подшипниками и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.![Система ЧПУ Siemens Sinumeric 808D](https://www.prostanki.com/img/upload/QZXqn0xHtN31jy_5320041986.jpeg)

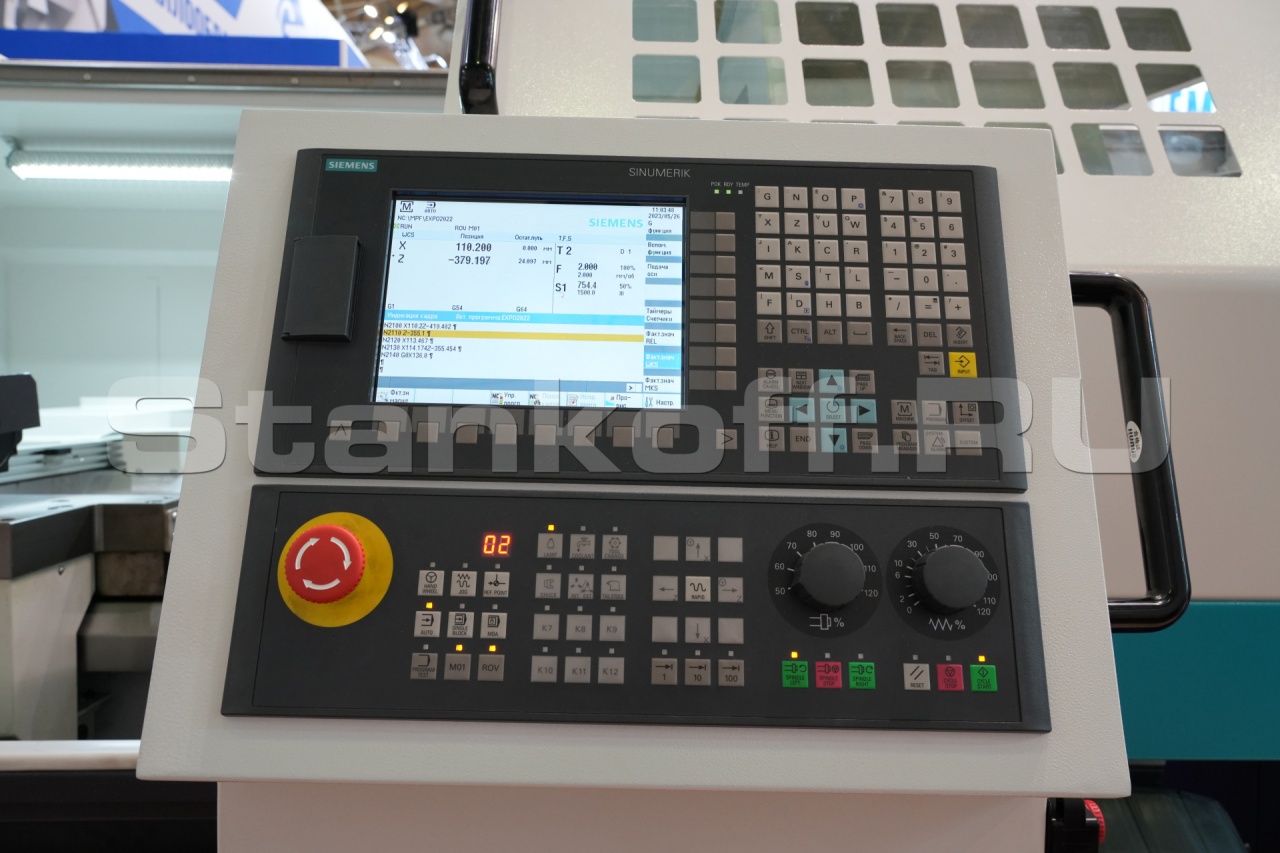

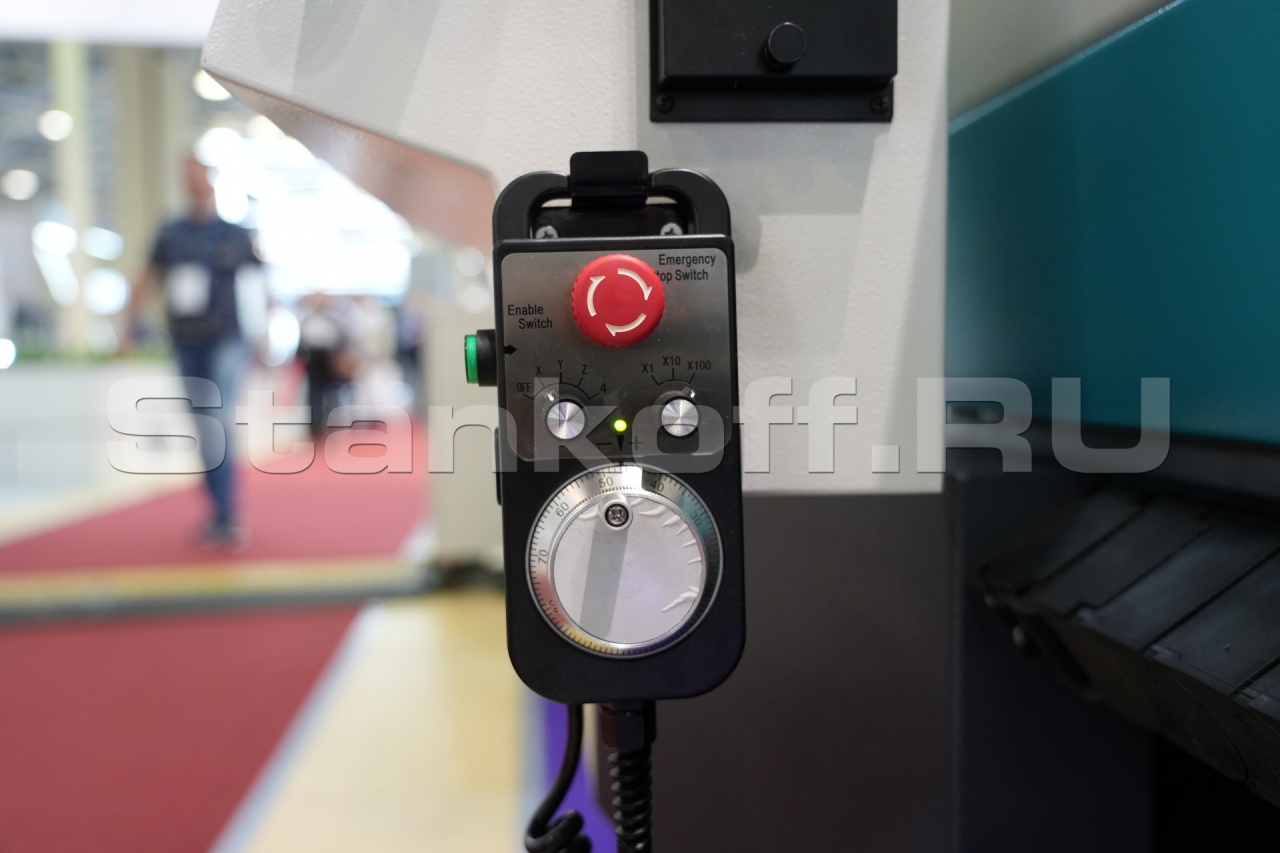

Система ЧПУ Siemens Sinumeric 808D
Компактная и простая в эксплуатации система цифрового управления начального уровня с надежным аппаратным и программным обеспечением, обеспечивающая стабильно высокое качество обработки. Некоторые особенности этой системы включают:• Простой ввод в эксплуатацию и техническое обслуживание.
• Удобный, понятный и легкий в освоении интерфейс, полностью на русском языке.
• Степень защиты панели управления IP65 позволяет эксплуатировать систему в суровых условиях окружающей среды.
• 8,4-дюймовый LCD-дисплей.
• Интерфейсы подключения USB и Ethernet (RJ-45).
![Сервоприводы шпинделя и осей](https://www.prostanki.com/img/upload/hQvIdcgsv0Zuub_7575044237.jpeg)
Сервоприводы шпинделя и осей
Сервопривод шпинделя производства CTB (Китай) мощностью 7,5/11 кВт отличается стабильной работой, надежностью и высоким крутящим моментом. Некоторые особенности данного сервопривода включают:• Возможность нарезать качественные резьбы любых диаметров благодаря точному контролю оборотов шпинделя во время работы.
• Высокомоментные и мощные сервоприводы осей производства Siemens (Германия) серии Simotics S-1FL6 характеризуются качественной сборкой, высокой надежностью, а также максимально эффективной обратной связью с системой ЧПУ.
![Подшипники шпинделя NSK](https://www.prostanki.com/img/upload/qWAMuGGcY8YtkI_5351047518.png)
Подшипники шпинделя NSK
Шпиндель устанавливается на комплект из прецизионных роликовых подшипников NSK, обладающих высокой устойчивостью, надежностью и долгим сроком службы. Особенности данных подшипников включают:• Подшипники обеспечивают равномерное вращение шпинделя с максимальной точностью во всем диапазоне оборотов без вибраций.
![Механический 3-кулачковый патрон Ø250 мм](https://www.prostanki.com/img/upload/kCpPn54pfaVwCJ_2723782736.png)
Механический 3-кулачковый патрон Ø250 мм
Механический 3-кулачковый патрон Ø250 мм обладает следующими особенностями:• Надежное зажатие тел вращения.
• Простая проверенная временем конструкция.
• Переворотные кулачки для закрепления деталей "на разжим".
• Легкая установка и закрепление в случае замены патрона за счет использования системы Camlock.
![Механическая задняя бабка](https://www.prostanki.com/img/upload/zsDCQT6PKJucml_6565044988.jpeg)
Механическая задняя бабка
Механическая задняя бабка обладает следующими особенностями:• Позволяет значительно повысить точность при обработке длинных заготовок.
• Массивная и большеразмерная.
• Легко перемещается и быстро фиксируется.
• Простая надежная конструкция.
![Система подачи СОЖ](https://www.prostanki.com/img/upload/fdlvEJEuSuOHnW_8164785495.jpeg)
Система подачи СОЖ
Система подачи СОЖ (смазочно-охлаждающей жидкости) имеет следующие особенности:• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.
• Высокоэффективный насос подачи СОЖ.
• Удобный патрубок с подвижными сегментами дает возможность подачи СОЖ в любую точку.
• Подвижный патрубок может быть заменен на подачу СОЖ через резцедержатель по желанию клиента.
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента.
• Бак емкостью 35 литров находится внутри правой колонны станины.
![Автоматическая система смазки](https://www.prostanki.com/img/upload/V2RFVwCg3R02L0_1952807530.jpeg)
Автоматическая система смазки
Автоматическая система смазки имеет следующие особенности:• На станок устанавливается импульсная система смазки модели Versa III компании Bijur Delimon International - одного из крупнейших в мире производителей смазочных систем.
• Контролируется системой ЧПУ.
• Возможность настраивать интервал и длительность работы.
• Кнопка ручного включения насоса смазки на корпусе.
• Оснащена манометром для контроля уровня давления масла.
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.
![Циркуляционная система смазки шпинделя](https://www.prostanki.com/img/upload/tAOJBXNboLsv9y_7547216000.jpeg)
Циркуляционная система смазки шпинделя
Циркуляционная система смазки шпинделя обладает следующими особенностями:• Постоянная подача смазывающего масла ко всем движущимся узлам шпиндельной бабки.
• Специальное шпиндельное масло смазывает и охлаждает шестерни и подшипники шпинделя.
• Высокопроизводительный масляный насос.
• Система полностью замкнута, что исключает необходимость доливки масла в процессе эксплуатации.
![Электрические компоненты](https://www.prostanki.com/img/upload/Asi0JvY3FKRXXH_4511496965.jpeg)
Электрические компоненты
В качестве сервоусилителя и драйвера приводов осей используются оригинальные компоненты Siemens (Германия). Драйвер привода шпинделя CTB (Китай). На станке используются качественные и надежные электрические реле, переключатели, блоки питания, пускатели производства OMRON (Япония), Delixi Electric (Китай) и других компаний. Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала. Полностью закрытый пылезащищенный электрошкаф. Конструкция электрической системы полностью соответствует современным международным стандартам.![Теплообменник электрошкафа](https://www.prostanki.com/img/upload/GCKFyejpvzR3IB_8263734559.jpeg)
Теплообменник электрошкафа
Теплообменник электрошкафа обладает следующими характеристиками:• Эффективное охлаждение электрических компонентов станка при долговременной работе.
• Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе.
• Позволяет работать на станке при превышении температурных норм эксплуатации.
• Обеспечивает фильтрацию поступающего воздуха.
![Освещение рабочей зоны](https://www.prostanki.com/img/upload/l0oSO9yJAB2KgU_7877227076.jpeg)
Освещение рабочей зоны
Современное светодиодное освещение. Пылевлагозащищенный специальный станочный светильник. Находится вдоль станины. Полное освещение рабочей зоны станка.![Полная кабинетная защита](https://www.prostanki.com/img/upload/rKaGe9UfWrzUdd_503498026.jpeg)
Полная кабинетная защита
Полностью закрытая рабочая зона с защитными устройствами. Больше размерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов.![Замок дверей рабочей зоны](https://www.prostanki.com/img/upload/5pXGwlwbhC4vra_2226116465.jpeg)
Замок дверей рабочей зоны
Работает по принципу концевого выключателя. Автоматическая блокировка дверей во время обработки. Снижает риски травм среди персонала. Соответствует нормам техники безопасности предприятий.![Комплект обслуживающего инструмента](https://www.prostanki.com/img/upload/NyHWrIxb9O5eb5_3901249536.jpeg)
Комплект обслуживающего инструмента
Содержит необходимый инструмент для наладки и технического обслуживания станка. Прочный ящик для инструмента.![Комплект технической документации](https://www.prostanki.com/img/upload/J76CTFhnoezUgP_3302732092.jpeg)
Комплект технической документации
Оригинальные руководства по эксплуатации станка. Паспорт точности и упаковочный лист. Оригинальные руководства по работе с системой ЧПУ. Руководство по эксплуатации станка на русском языке. USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.Стандартная комплектация
- Система ЧПУ Siemens 808D;
- Механический 3-кулачковый патрон Ø250 мм;
- 4-позиционный электромеханический сменщик инструмента;
- Механическая задняя бабка;
- Освещение рабочей зоны;
- Теплообменник электрошкафа;
- Комплект обслуживающего инструмента;
- Руководство по эксплуатации на русском языке.
Электропитание | |
Общая потребляемая мощность, кВт | 24 |
Напряжение сети / частота тока, В/Гц | 380/~50 |
Мощность двигателя шпинделя, кВт | 7,5 / 11 |
Система управления | |
Система ЧПУ | Siemens Sinumeric 808D |
Станочные данные | |
Диаметр обработки над станиной (4-поз. сменщик), мм | 500 |
Диаметр обработки над суппортом, мм | 280 |
Межцентровое расстояние, мм | 1000 |
Ширина станины, мм | 400 |
Максимальный вес обрабатываемой заготовки, кг | 300 |
Шпиндель | |
Число оборотов шпинделя, об/мин | 7 - 2200 |
Количество ступеней (автом. переключение) | 3 |
Проходное отверстие шпинделя, мм | 82 |
Фланец шпинделя | Camlock D8 (DIN 55029, ISO 702/II) |
Внутренний конус шпинделя | Метрический 90 (1:20) |
Диаметр шпинделя в передней опоре, мм | 120 |
Максимальный крутящий момент шпинделя, Нм | 1300 |
Перемещения и подачи | |
Перемещение по оси Х, мм | 280 |
Перемещение по оси Z, мм | 935 |
Скорость рабочей подачи по оси Х, мм/мин | 3000 |
Скорость рабочей подачи по оси Z, мм/мин | 6000 |
Скорость быстрого хода по оси Х, мм/мин | 4000 |
Скорость быстрого хода по оси Z, мм/мин | 8000 |
Диаметр / шаг ШВП по оси Х, мм | 20 / 4 |
Диаметр / шаг ШВП по оси Z, мм | 40 / 6 |
Точность | |
Повторяемость, мм | ± 0,003 |
Позиционирование, мм | ± 0,005 |
Сменщик инструмента | |
Тип сменщика инструмента | Электромеханический |
Количество инструмента | 4 |
Максимальная высота державки резца, мм | 25 |
Время смены инструмента , с | 3 |
Задняя бабка | |
Конус пиноли задней бабки | МК5 |
Диаметр пиноли задней бабки, мм | 75 |
Ход пиноли задней бабки, мм | 150 |
Габаритные размеры | |
Емкость бака СОЖ, литров | 35 |
Емкость гидростанции, литров | 80 |
Габаритные размеры (Д х Ш х В), мм | 2830x1750x1620 |
Масса станка, кг | 2600 |
