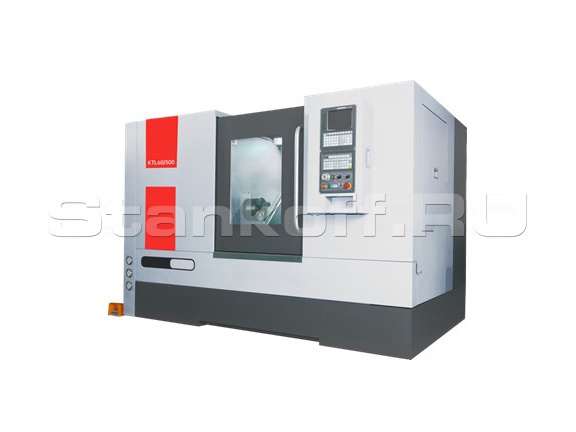

Токарный станок с ЧПУ на наклонной станине KTL60/500

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный станок с ЧПУ на наклонной станине KTL60/500 Подробное описание и цена >>>

Токарный станок с ЧПУ на наклонной станине KMT с линейным суппортом GT-45 Подробное описание и цена >>>

Токарный станок с ЧПУ на наклонной станине KTL65M/750 Подробное описание и цена >>>

Детальное описание

Станок с ЧПУ FANUC PLUS 0i-MF (Type 5) представляет собой современное высокопроизводительное оборудование, предназначенное для выполнения сложных токарных операций с высокой точностью и эффективностью.
Он оснащен главным двигателем с переменной мощностью 11/15 кВт. Привод осуществляется с помощью ременной передачи, что обеспечивает плавность хода и снижает вибрации. Максимальный диаметр заготовки над станиной составляет 600 мм, что позволяет обрабатывать крупные детали. Диаметр прутка, который может быть обрабатываемым на этом станке, составляет 65 мм. Это позволяет использовать его для обработки длинномерных и цилиндрических заготовок. Максимальная длина обрабатываемой детали составляет 500 мм.

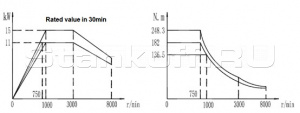

Диаграмма мощности и крутящего момента шпинделя

Рабочая зона

План расположения

Конструктивные особенности

Цельнолитая чугунная станина

В основе станины токарного центра лежит литая конструкция из модифицированного чугуна марки HT300. Для усиления внутренних частей станины используются специальные рёбра жёсткости. Толщина стенок литой конструкции составляет 30 миллиметров. Вес станины увеличен на 20% по сравнению с аналогичными станками.

Главный двигатель FANUC 11/15кВт

На токарном центре KTL установлен главный двигатель мощностью 11/15 кВт производства японской компании FANUC. Крутящий момент от основного двигателя передаётся на шпиндель с помощью клино-ременной передачи, что значительно снижает уровень шума при работе. Скорость вращения шпинделя регулируется плавно, без ступеней, что обеспечивает высокую точность и качество обработки. В стандартной комплектации станок оснащён шпинделем с полым гидроцилиндром от тайваньской компании CHANDOX для обработки прутков диаметром до 65 мм.

Приводы подач по осям X/Z FANUC

Станок оснащён оригинальными приводами подач от производителя FANUC (Япония). Скорость перемещения по осям X и Z составляет 30 метров в минуту.
Перемещение осуществляется с точностью до 0,001 миллиметра, что гарантирует высокую плавность хода и надёжность работы станка.

Линейные направляющие качения

Для осей X и Z использованы линейные направляющие качения роликового типа от японского производителя THK. Они обеспечивают высокую скорость и точность перемещения.
Ширина линейных направляющих по осям X/Z составляет 35 миллиметров, что гарантирует высокую жёсткость, устойчивость к вибрации и деформации при быстром перемещении.

Гидравлическая задняя бабка

Перемещается по направляющим качения роликового типа. Управлять перемещением задней бабки можно как через ЧПУ, так и от педали. Ход составляет 450 мм.

Гидравлический 3-х кулачковый патрон 10” (ø250мм)

Патрон с проходным отверстием производства CHANDOX (Тайвань) предназначен для обработки прутков диаметром до 65 мм. В комплекте с патроном поставляются мягкие и калёные кулачки.

Револьверная головка TAIXIN

Станок оснащен 12-позиционной гидравлической револьверной головкой производства TAIXIN (Тайвань). Сечение инструмента составляет 25х25 мм, а отверстие в блоке для расточного инструмента имеет диаметр 40 мм.
Револьверная головка обеспечивает высокую точность позиционирования и жёсткость обработки. Подача смазочно-охлаждающей жидкости (СОЖ) через револьверную головку эффективно охлаждает и смазывает инструмент во время работы.
Станок также оснащён помпой, которая обеспечивает повышенное давление подачи СОЖ (3 бара).

Теплообменник электрошкафа

Теплообменник предназначен для охлаждения компонентов электрошкафа во время работы оборудования в двух- или трёхсменном режиме. Он также помогает компенсировать перепады температур в цехе, особенно если температурные нормы эксплуатации оборудования превышены.

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованное и своевременное смазывание основных движущихся элементов — направляющих и ШВП, что значительно снижает их износ.

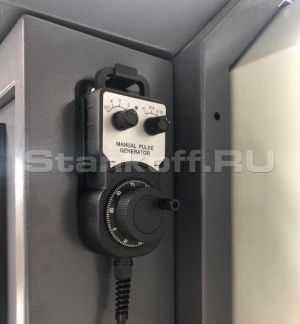

Маховик перемещений по осям (MPG)

Переносной пульт управления с маховичком значительно сокращает время наладки станка. Он позволяет перемещать рабочие органы станка по двум осям, что делает работу более эффективной.

СЕ стандарт электрошкафа

Электрошкаф соответствует стандартам СЕ, что подтверждает соответствие продукции всем необходимым нормам законодательства Европейского Союза. В электрошкафе используются компоненты электроники от компаний Fanuc и Siemens.

Транспортер удаления стружки с корзиной

Эффективно удаляет стружку из зоны резания, позволяя работать на станке без прерываний для обслуживания. В комплекте с конвейером поставляется корзина для сбора стружки.

Система ЧПУ

Стабильная и надежная система, подтвержденная многолетним опытом использования на различных предприятиях. Удобный и интуитивно понятный интерфейс, облегчающий настройку и управление станком.

Система измерения инструмента Renishaw

Оснащена высокоточными датчиками, которые обеспечивают измерение инструмента с высокой точностью. Вместо традиционного метода привязки по первой стружке система Renishaw позволяет автоматически измерять инструмент с помощью специализированных датчиков и щупов. Она полностью интегрирована с системой ЧПУ FANUC 0i-TF Plus (Type 5), что позволяет автоматически обновлять коррекцию инструмента в управляющей программе.

Комплектация

Система ЧПУ FANUC 0i-TF Plus (5), MPG пульт (на русском языке);
Шпиндель А2-8, отверстие 80 мм SPINTECH (Тайвань);
Бесступенчатое регулирование скорости вращения шпинделя;
Мощность главного привода 11/15 кВт, FANUC;
Двигатели перемещений по осям X/Z, FANUC;
Линейные направляющие качения и ШВП по осям X/Z, THK (Япония);
3-кулачковый полый гидравлический патрон ø 250 (10”) с полым цилиндром, диаметр обрабатываемого прутка ø 65 мм, CHANDOX (Китай);
Комплект мягких кулачков;
Комплект каленых кулачков;
12-ти позиционная гидравлическая револьверная головка TAIXIN (Тайвань);
Блок стационарный расточной (ø40мм) - 5 шт.;
Блок стационарный расточной с внутренней подачей СОЖ- 1 шт.;
Прижимы для установки проходных резцов, 8 шт.;
Блок стационарный для торцевого точения- 3 шт.;
Комплект переходных втулок ø 40/32-1шт.,ø40/25-1 шт.,ø 40/20- 1 шт.;
Система подачи СОЖ через револьвер;
Помпа подачи СОЖ 3 bar max;
Гидравлическая задняя бабка;
Гидростанция;
Вращающийся задний центр;
Теплообменник электрошкафа;
Транспортер удаления стружки с тележкой;
Магнитный выключатель открытия двери;
Компоненты электрошкафа, Schnieder;
LED освещение рабочей зоны;
Трехцветная сигнальная лампа;
Трансформатор 380В, 50ГЦ;
Сепаратор СОЖ;
Подготовка под установку системы измерения инструмента Renishaw;
Кабинетная защита зоны резания;
Автоматическая система смазки;
Интерфейс подключения податчика прутка;
Комплект опор для монтажа станка;
Руководство по эксплуатации на русском языке.

Перечень применяемых компонентов

Система ЧПУ	FANUC Oi-TF Plus (5) (Япония)
Привода по осям X/Z	FANUC (Япония)
Главный двигатель	FANUC (Япония)
Шпиндель	SPINTECH (Тайвань)
Подшипники шпинделя	NSK (Япония)
ШВП по осям X/Z	ТНК (Япония)
Линейные направляющие качения роликового типа по осям X/Z	ТНК (Япония)
Подшипники ШВП по осям X/Z	NSK (Япония)
Гидравлический патрон и гидроцилиндр	NSK (Япония)
Револьверная головка	TAIXIN (Тайвань)
Гидравлическая задняя бабка	Китай
Трехцветная сигнальная лампа	Китай
Теплообменник электрошкафа	Китай
Автоматическая система смазки	Китай
Транспортер удаления стружки	Китай

Параметры обработки
Макс.диаметр устанавливаемой заготовки над станиной, мм	ø600
Макс.диаметр устанавливаемой заготовки над суппортом, мм	ø360
Макс.диаметр обработки, мм	ø340
Макс.длина обработки, мм	500
Тип станины	Цельнолитая, чугунная
Шпиндель
Фланец шпинделя	A2–8
Диаметр отверстия в шпинделе, мм	ø80
Диаметр обрабатываемого прутка, мм	ø65
Диаметр патрона, мм	ø250 (10")
Макс.обороты шпинделя, об/мин.	50–3 500
Перемещения
Перемещение по оси X, мм	200
Перемещение по оси Z, мм	560
Скорость быстрых перемещений по осям X/Z, м/мин.	30/30
Инструментальная система
Количество инструмента в револьверной головке, шт.	12
Сечение инструмента, ммхмм	25х25, ø40
Точность
Точность позиционирования по осям X/Z, мм	0,008
Повторяемость по осям X/Z, мм	0,004
Мощность
Мощность электродвигателя главного привода, кВт	11/15
Крутящий момент на шпинделе, Нм	136/248
Давление помпы подачи СОЖ, Бар	3
Задняя бабка
Перемещение задней бабки, мм	450
Конус пиноли задней бабки, тип	MT5
Энергопотребление
Напряжение сети, В	380±5%
Частота тока, Гц	50
Габаритные размеры
Габариты (ДхШхВ) с транспортером стружки, мм	4040х1900х1865
Масса, кг	4500
