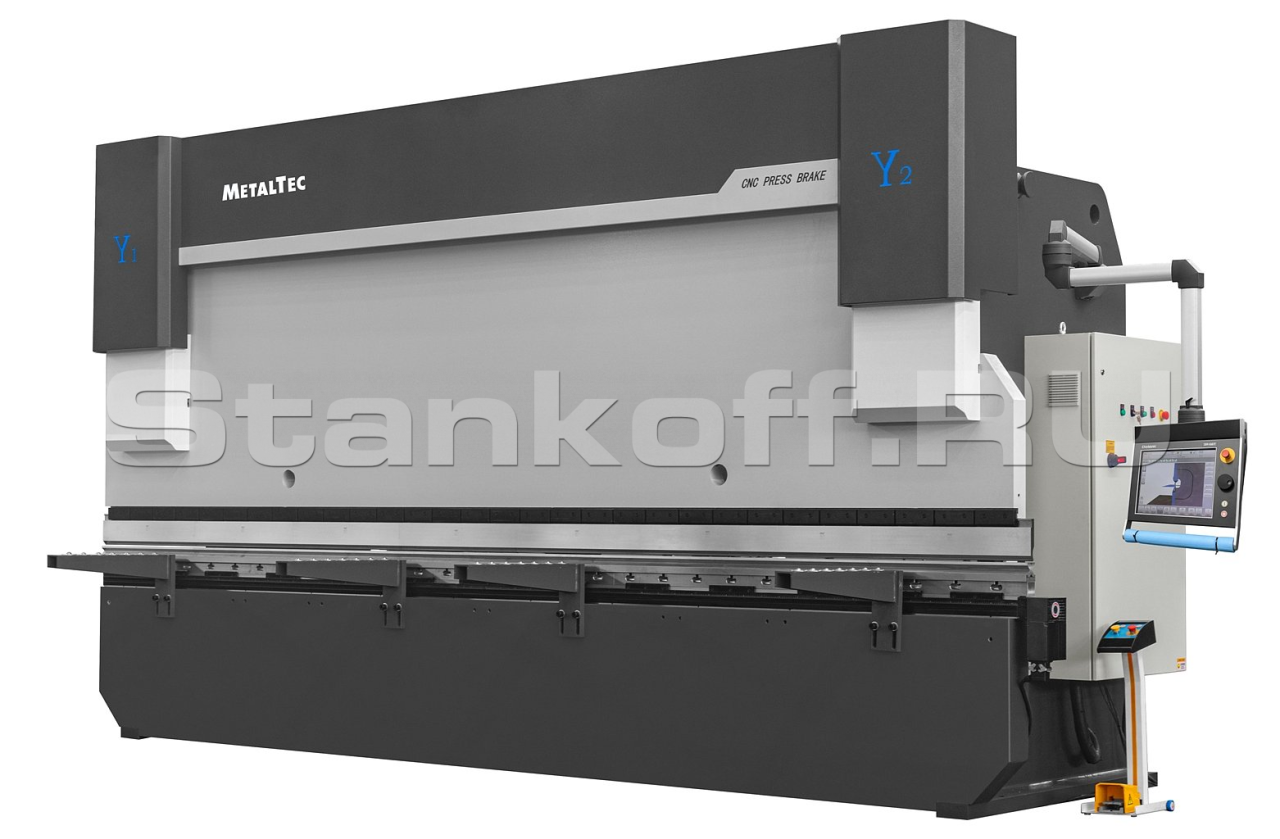

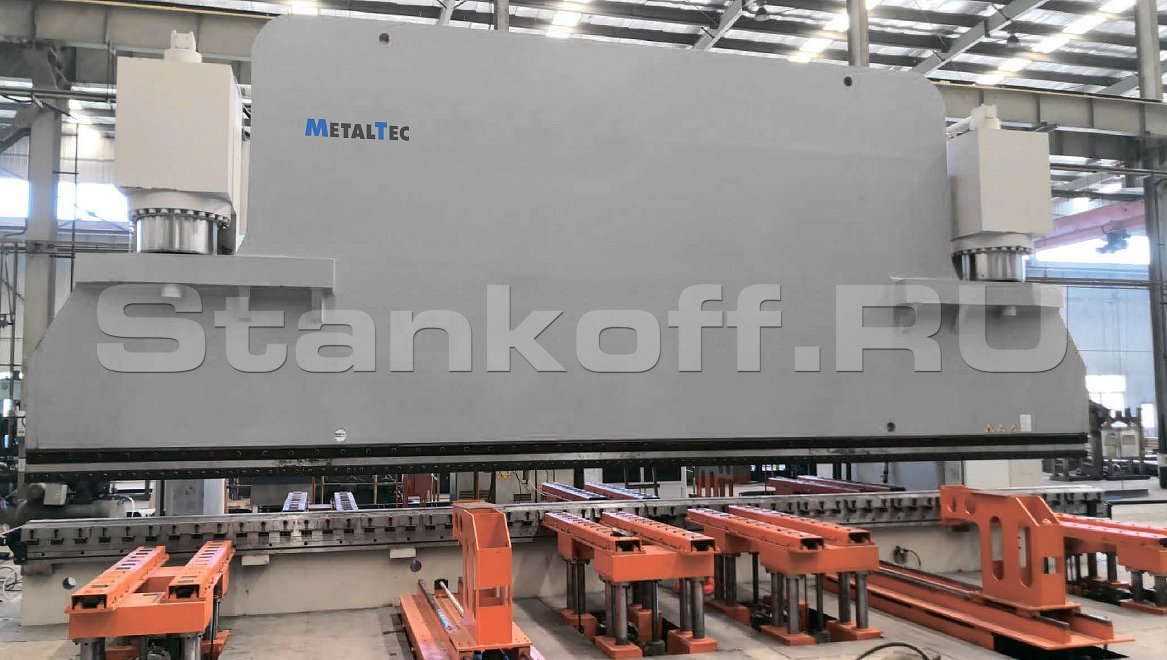

Гидравлический листогибочный пресс с чпу тяжелой серии MetalTec HBC 300/3200 DTS 4 axis
+7 (995) 888-07-13
Детальное описание
Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали
Комплектация станка
- СИСТЕМА УПРАВЛЕНИЯ;
- Delem Da-53T;
- НАСОС ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ;
- SUNNY (США);
- ОПТИЧЕСКИЕ ЛИНЕЙКИ СИНХРОНИЗАЦИИ;
- FAGOR (Испания);
- КЛАПАНЫ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ;
- BOSCH-Rexroth (Германия);
- УПЛОНИТЕЛЬНЫЕ КОЛЬЦА;
- NOK (Япония);
- ШАРИКОВИНТОВЫЕ ПАРЫ И ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ;
- HIWIN (Тайвань);
- ГЛАВНЫЙ ДВИГАТЕЛЬ;
- Siemens (Siemens Beide Standard Motors Ltd. (SSML));
- ЭЛЕКТРОКОМПОНЕНТЫ;
- SCHNEIDER (Франция);
- ГИДРОЦИЛИНДРЫ;
- 2 шт (опционально 4);
- КОМПЕНСАЦИЯ ПРОГИБА;
- Электромеханическая (Автоматическая);
- ПУЛЬТ НОЖНОГО ПРИВОДА (ПЕДАЛЬ);
- KACON (Ю. Корея).
Конструктивные особенности
МАССИВНАЯ СТАНИНА
Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.
ГИДРОЦИЛЛИНДРЫ
Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).
ГИДРАВЛИЧЕСКАЯ СИСТЕМА И КЛАПАНЫ BOSCH-REXROTH (ГЕРМАНИЯ)
Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)
Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
ОПТИЧЕСКИЕ ЛИНЕЙКИ FAGOR
Прецизионные оптические линейки FAGOR (Испания) ). Точность позиционирования Y1/Y2 - ± 0,005 мм. (ОСИ Y1+Y2). Измерения положения верхней балки и синхронизация ее работы.
ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ УПОРЫ / ПРОДВИЖЕНИЕ МАТЕРИАЛА (ОПЦИОНАЛЬНО)
Позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола. Тип и функционал подбираются по задаче клиента.
ВЫСОКОТОЧНЫЕ ЖЕСТКИЕ ЗАДНИЕ УПОРЫ (ОСЬ Х)
Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Ось R/Z – могут быть добавлены ОПЦИОНАЛЬНО, в зависимости от задачи.
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ
Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (ФРАНЦИЯ)
Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
ГИБОЧНЫЙ ИНСТРУМЕНТ
Гибочный инструмент подбирается по задаче. Возможно оснащение универсальным гибочным инструментом.
СИСТЕМА УПРАВЛЕНИЯ DELEM DA-53T (ОПЦИОНАЛЬНО МОГУТ БЫТЬ УСТАНОВЛЕНЫ ДРУГИЕ ЧПУ КОНТРОЛЛЕРЫ)
Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.| Усилие, Т | 300 |
| Длина гиба, мм | 3200 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Расстояние между колоннами, м | 2700 |
| Глубина зева, мм | 400 |
| Ход пуансона, мм | 300 |
| Макс. раскрытие, мм | 500 |
| Ход заднего упора, мм | 800 |
| Скорость хода заднего упора, мм/сек | 200 |
| Мощность двигателя, кВт | 21,4 |
| Мотокомпенсация прогиба | Да |
| Габаритные размеры | |
| Длина, мм | 3700 |
| Ширина, мм | 1800 |
| Высота, мм | 2900 |
| Масса нетто, кг | 16800 |
