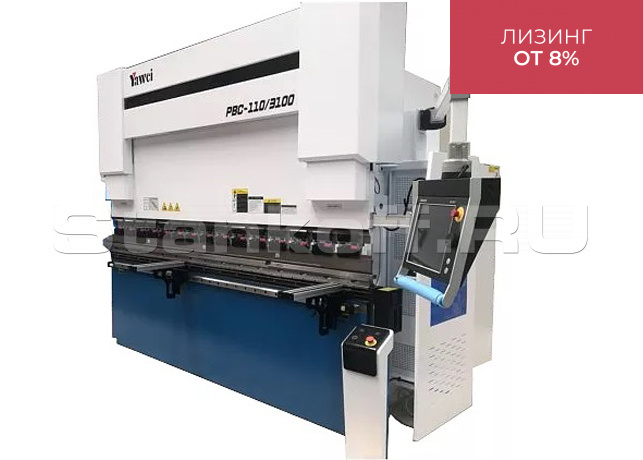

Гидравлический листогибочный пресс PBC-110/3100 6V
+7 (995) 888-07-13
Детальное описание
Гидравлический листогибочный пресс PBC-110/3100 6V оснащенный современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Пресс является базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью* и удобством в работе.
Автоматическая регулировка усилия, осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов, позволяют быстро получать качественное изделие.
Преимущества
- Cовременные системы Системы ЧПУ NCY64 (ESA640S) (Италия);
- Скорость холостых перемещений гибочной траверсы до 200 мм/с;
- Рабочая скорость достигает 20 мм/с;
- Электро система компенсации прогиба.
Область применения
Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.
В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров.
Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования.
Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое.
Изготваливаемые изделия
Корпус системного блока
Корпус микроволновой печи
Хлебница
Бункер для льда
Морозильный стол
Холодильный стол
Кабина КамАз
Кузов автомобиля
Корпус локомотива
Детали для ИЛ 76
Крыло самолёта
Корпус самолета
Детали для БелАз
Детали для кобайнов
Элементы Caterpillar
Схема обработки
Гибка металла
Конструктивные особенности
Станина
Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.
Системы ЧПУ NCY64 (ESA640S) (Италия)
2D-графика, 15” сенсорный дисплей, поддержка 6-ти осей, программное обеспечение симуляции процесса гибки.Полная визуализация установленного инструмента,
Высоко эффективные алгоритмы управления и оптимизации машинного цикла - сводят к минимуму время наладки. Это позволяет использовать пресса: легче, более эффективно и более универсально, чем когда-либо.
Система компенсации прогиба
Моторизированная система компенсации прогиба стола (бомбирование) типа Wila (Нидерланды).
4 оси заднего упора
X, R, Z1, Z2 управляемые от ЧПУ, перемещение происходит по линейным направляющим за счет серводвигателей переменного тока, посредствам ШВП.Обеспечивает точное позиционирование заготовки и возможность гибки сложных деталей.
Передние опоры
Перемещаются по линейной направляющей и имеют линейки и упоры для контроля длины гиба при работе без заднего упора.
Палец заднего упора
Имеет складную конструкцию, что предотвращает заклинивание и соударение заготовки при гибе.Стандартная комплектация
- Система ЧПУ NCY64 (ESA640S) (Италия)
- Гидравлическая система: Hoerbiger (Германия)
- Электронно - оптические линейки положения ползуна Givi Misure (Германия)
- Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм скорость 60 мм/сек)
- Две передние поддерживающие опоры
- Многоручейковая матрица с пуансоном
- Автоматическая, управляемая ЧПУ, электрическая система компенсации прогиба
- Зажимы для быстрой смены пуансонов с системой крепления
Дополнительные опции
- Система ЧПУ Delem DA66T (Нидерланды) (Опция);
- Различные конфигурации заднего упора (Опция);
- Синхронизированные, управляемые ЧПУ передние поддерживающие опоры (Опция);
- Лазерная система защиты рук оператора (Опция);
- Системы ЧПУ Delem DA-58T (Нидерланды).
| Номинальное усилие, kH | 1100 |
| Рабочая длина, мм | 3100 |
| Расстояние между стойками, мм | 2600 |
| Ход траверсы, мм | 215 |
| Максимальное раскрытие, мм | 535 |
| Глубина зева, мм | 410 |
| Ход заднего упора, мм | 500 |
| Габариты (ДхШхВ), мм | 3610х1550х2785 |
| Скорость перемещения траверсы, мм/с | 220/18/200 |
| Объем масла, л | 200 |
| Мощность двигателя, кВт | 13 |
| Вес, кг | 8500 |
