Гидравлическая гильотина HSB 3200x16
+7 (995) 888-07-13
Детальное описание

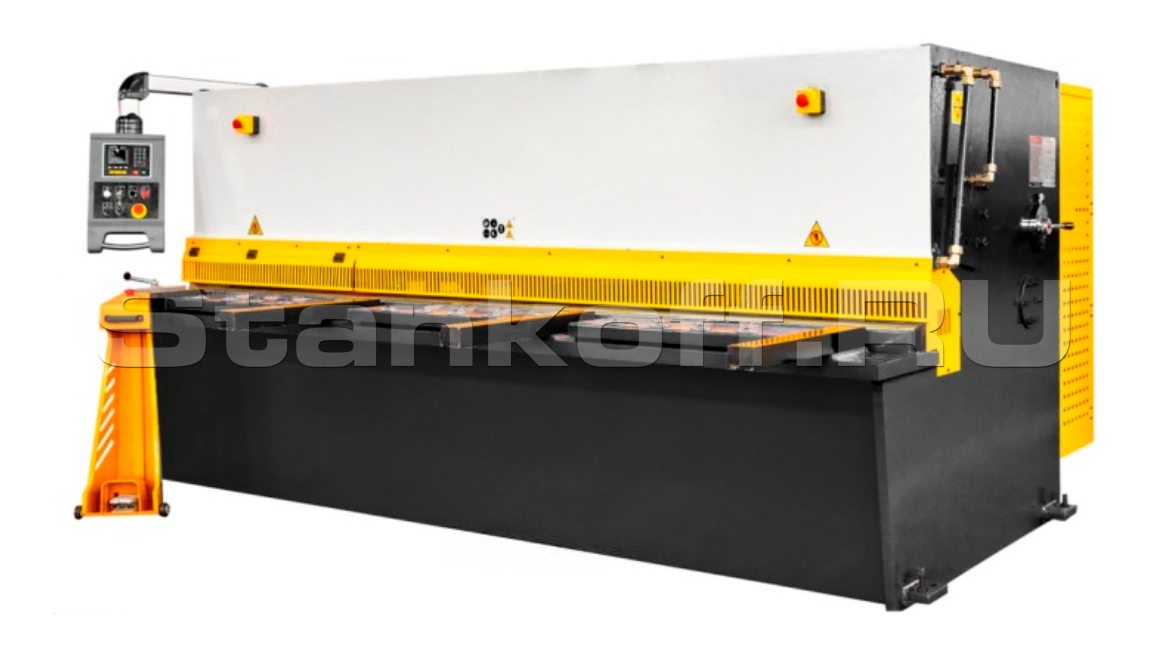

Гильотина гидравлическая HSB 3200x12 предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.
В гидравлической гильотине HSB 3200x12 оптимизированный угол резки, а также простая и надёжная система регулировки точного зазора между верхним и нижним ножом – что позволяет выполнять ровный качественный рез на максимальную рабочую длину.Узел регулировки находится с боковой стороны на раме станка – позволяющий оператору изменить параметры в зависимости от:
- толщины обрабатываемого материла
- марки обрабатываемого материла
- коэффициента материала
Конструкция станка имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия. Рабочий стол оснащён шаровыми опорами, позволяющими облегчить подачу прокатного листа в станок, учитывая максимальные толщины листа и рабочую длину гильотины. Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантируют надёжность и безопасность работы. Электрические компоненты марки Schneider (Франция) соответствуют международному стандарту безопасности обеспечивая надёжный и длительный срок службы. Все кнопки управления и встроенный контроллер фиксируются на подвижном блоке управления. Передние рычаги на рабочем столе станка с ручной регулировкой фиксации длины и положения листа. Моторизированный задний упор с возможностью изменения (понижения) скорости.
Конструктивные особенности

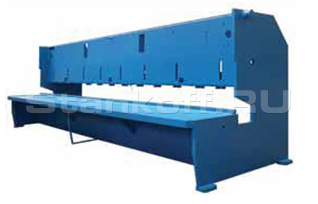

Конструкция
В процессе изготовления станка, конструкция рамы проходит термическую обработку для обеспечения лучшего баланса прочности и меньшей вибрации во время резки. Рама станка представляет единую базу – цельную сварную конструкцию из усиленного, качественного, сертифицированного и правильно подобранного листа.
Технологичность производства
Рама станка производится с использованием сварочных работ, с применением электроизмерительных приборов. После сварки рама проходит термическую обработку для снятия напряжений металла. Далее, поверхности рамы и соединительные отверстия обрабатывается на пяти осевом обрабатывающем центре с ЧПУ – все эти процессы позволяют получить конструкцию рамы как основу, обладающую долговечностью, надежностью, ремонтопригодностью.

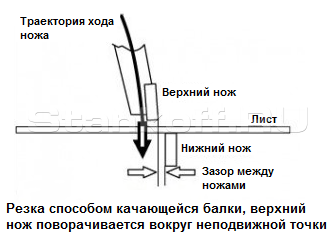

Технология реза
Технология управляемого реза основана на поворотном перемещении траверсы с режущим ножом относительно неподвижной точки, позволяющая выполнять ровный рез на максимальной длине станка.Режущая балка с поворотным ходом ножа (или качающеюся балка – Swing Beam), перемещается за счёт передачи усилия от гидроцилиндров, через роликовые направляющие на нож. Оптимизированный угол реза для сведения к минимуму деформацию на изделиях. В серии HSB есть возможность быстро регулировать зазор между ножами – данная характеристика отличается простотой эксплуатации и минимальным техническим обслуживанием. Такое исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин.

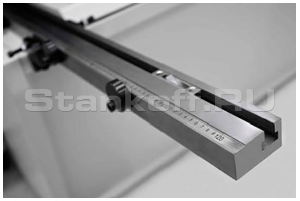

Опоры
Передние опоры могут поставляться по требованию удлинённой версией.+1000 мм, с линейным датчиком, щетками и боковым упором.

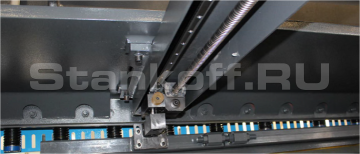

Упоры
Упоры оснащены закаленными ШВП высокого качества, обеспечивая высокую точность, скорость и долговечность, позволяя автоматически смещаться на необходимое расстояние.
Стол
Для качественного реза листа, мы построили большой рабочий стол с шариковыми опорами для удобного перемещения листа в зону резания. Прижимные упоры обеспечивают надёжную фиксацию листа для дальнейшей резки. Защита от попадания в зону резания обеспечивает безопасную работу, участок защиты с левой стороны, длиной 1 метр откидывается вверх для просмотра положения листа перед резкой. Стол оснащён правильно освещённой линией реза для поддержания хорошей видимости реза.

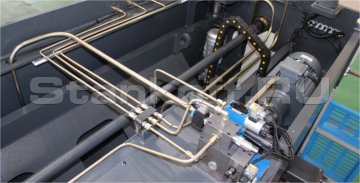

Гидравлическая система

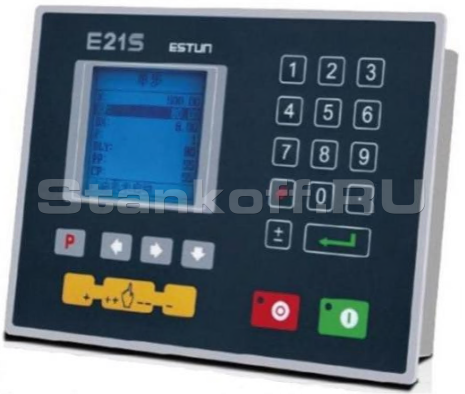

Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантирует надёжность и безопасность работы.Контроллер ESTUN Е21
NC контроллер, выводит моторизированный задний упор в нужную позицию с помощью шагового электродвигателя (привод ШВП шарико-винтовая пара), производитель Китай. Зазор между лезвиями регулируется механически.
Основные технические характеристики Е21
- Жидкокристаллический дисплей, 160 х 160;
- Выбор системы измерения: дюйм / мм;
- Счетчик подсчета операций;
- Достаточное пространство для хранения 40 программ;
- Многоступенчатое программирование 25 кадров (шагов) в программе;
- Язык: английский;
- Контроль: заднего упора по оси X, и перемещения по оси Y;
- Возврат к исходным параметрам;
- Сохранение данных в памяти после выключения питания.
| Длина резания, мм | 3200 |
| Толщина листа, мм | 1,6-16 |
| Угол резания | 2° |
| Моторизованный задний упор, мм | 20-800 |
| Глубина зева, мм | 150 |
| Высота стола, мм | 800 |
| Поддерживающие кронштейны, шт | 4 |
| Масляный бак, л | 260 |
| Мощность двигателя, кВт | 18,5 |
| Размеры машины, мм | 4050x2150x2000 |
| Вес, кг | 13000 |
