Стружкоотсос BELMASH CTDC-1.7

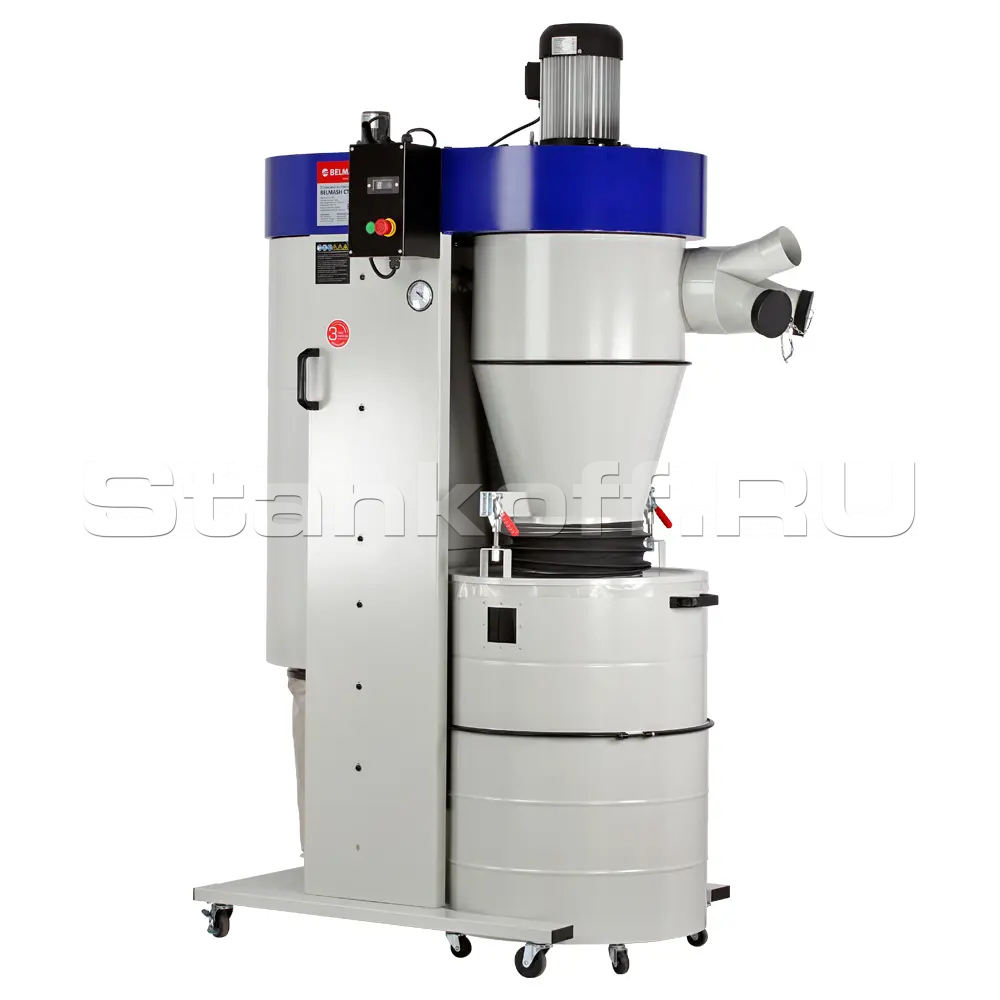

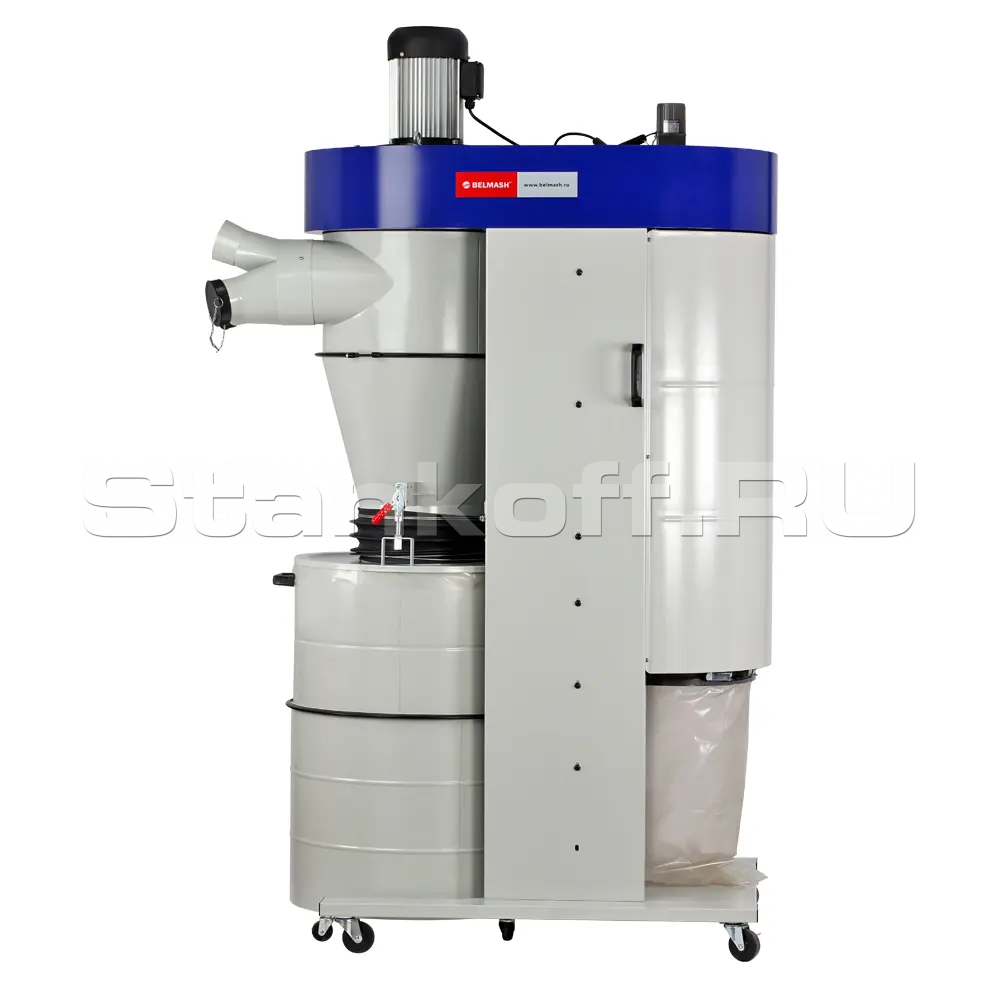

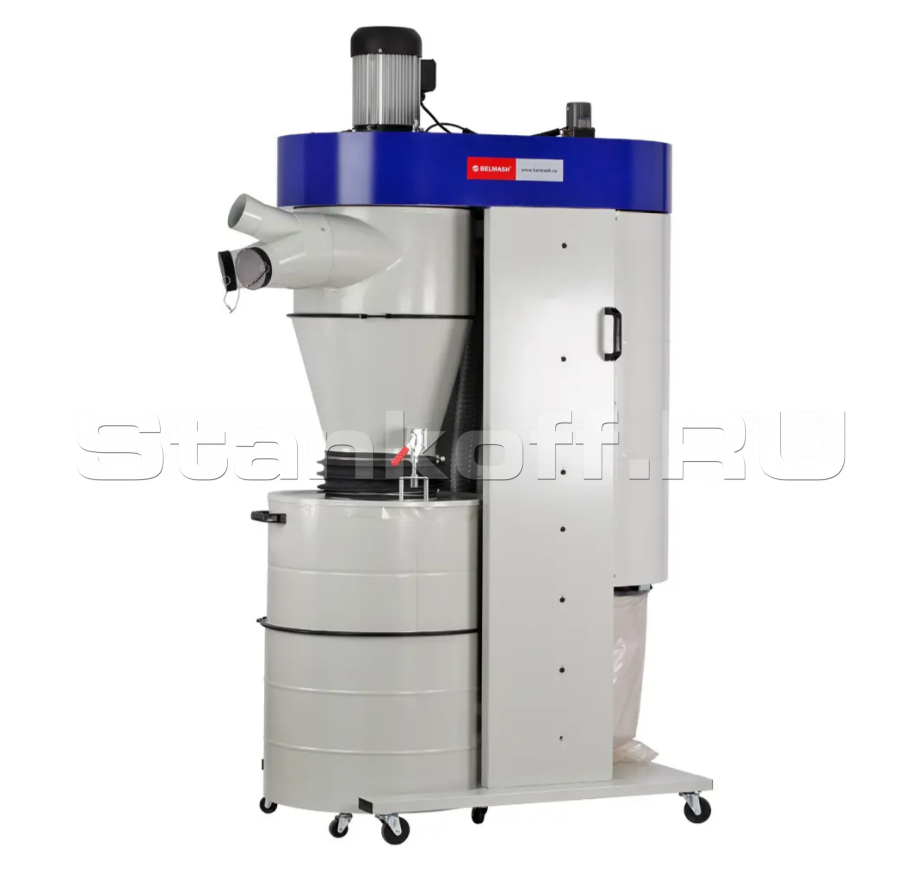

Вытяжная установка с циклоном BELMASH CTDC-1.7 – одна из самых мощных в линейке вытяжных установок BELMASH. Предназначена для удаления древесных опилок, стружки и пыли, образующихся в процессе деревообработки.

• Большая площадь фильтрующей поверхности и высокая степень предварительной центробежной очистки воздуха со стабильной интенсивностью всасывания;
• Автоматизированная функция стряхивания отходов с фильтра тонкой очистки с помощью мотор-редуктора;
• Имеет настраиваемый таймер выключения от одного часа работы до девяти, с шагом в один час;

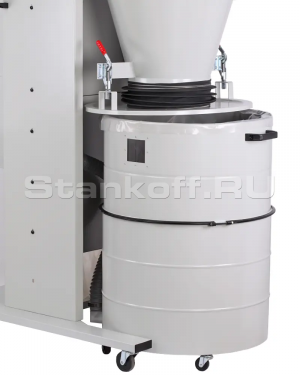

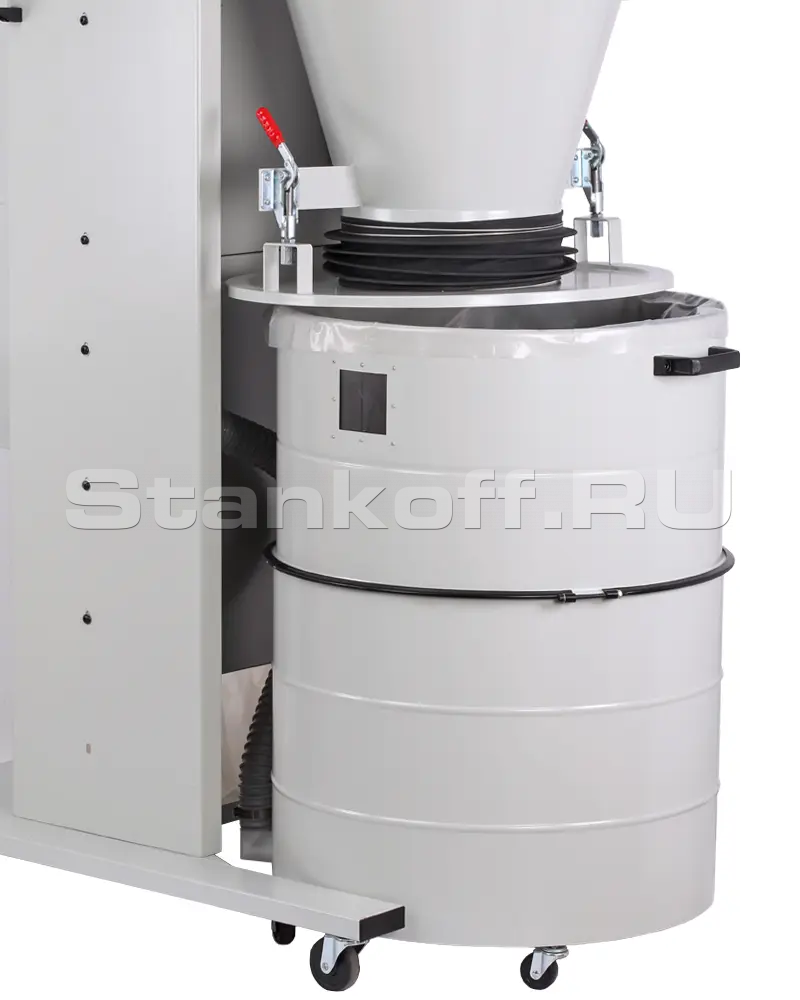

• Выкатной бункер циклона;
• Адаптер имеет три входных патрубка диаметром по 100 мм каждый для подключения оборудования мастерской;
• Мобильность за счет платформы с поворотными колесами, два из которых фиксируются стопорами;

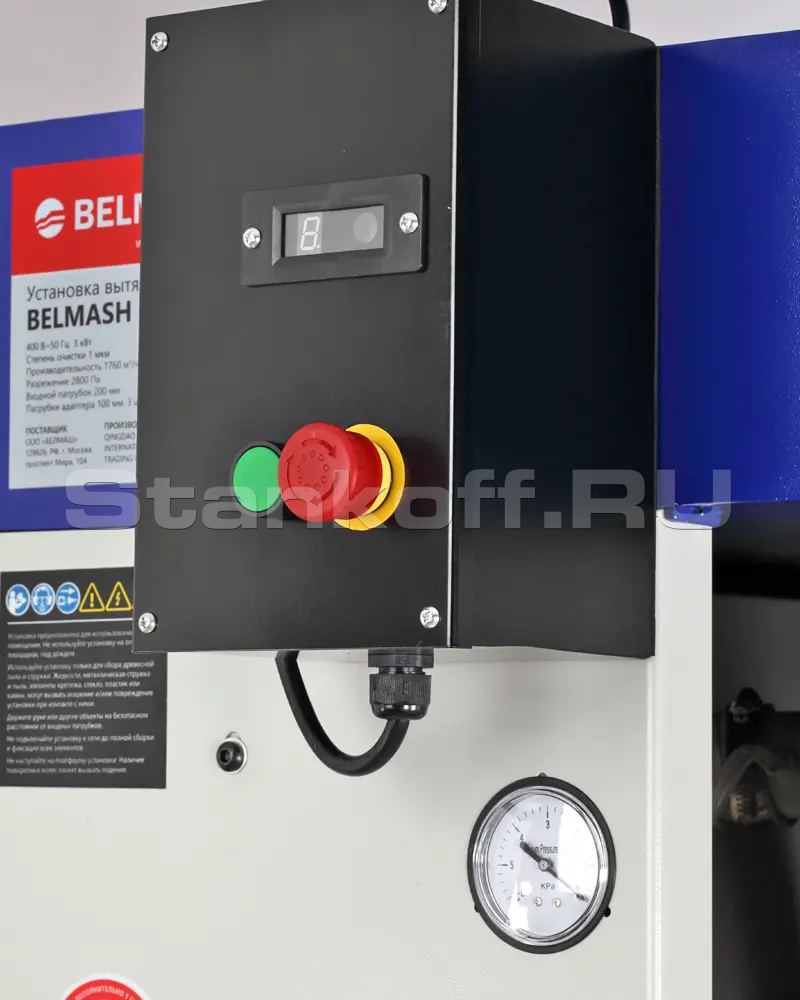

• Удобное управление с помощью пульта с таймером.

Установка имеет две ступени очистки. Сначала воздух с отходами резания подается в циклон, где происходит первичная очистка, а затем поступает в фильтр-картридж, на вторую ступень – тонкую очистку.

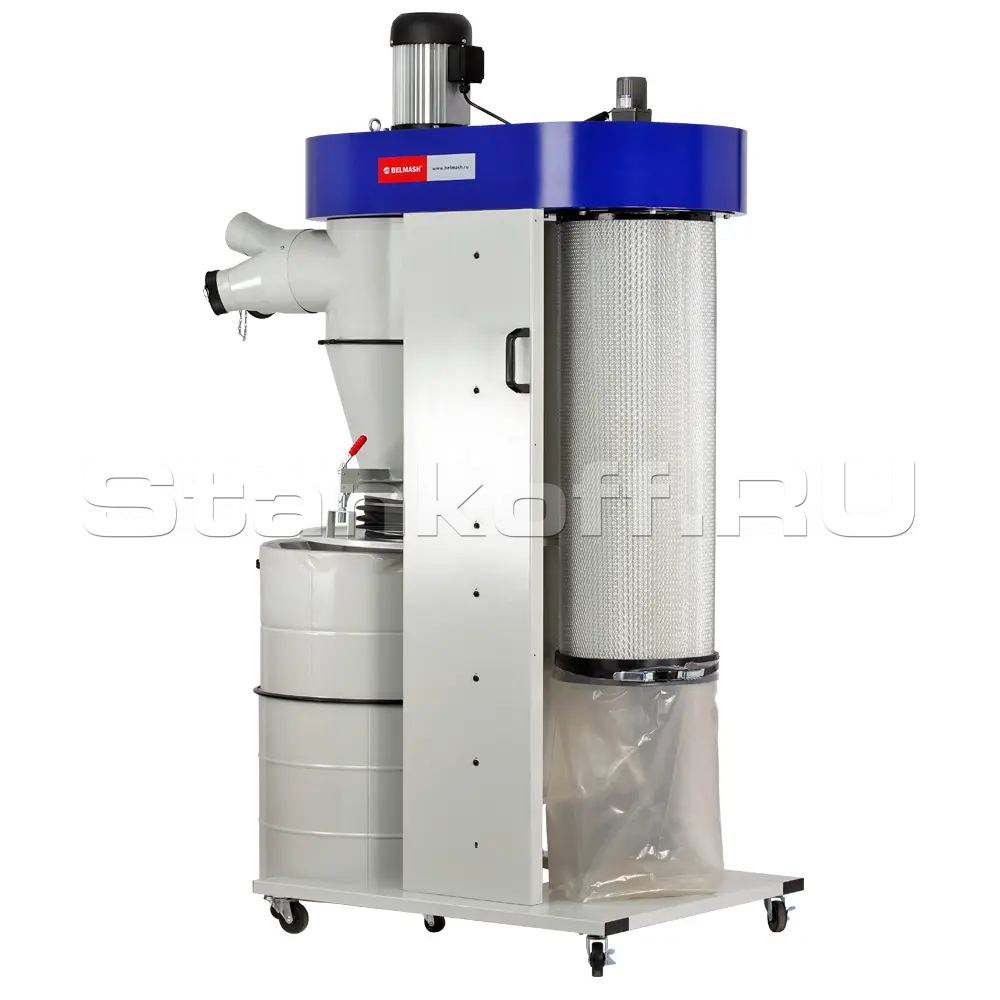

Воздух с большой скоростью тангенциально подается внутрь цилиндрической части корпуса. Под воздействием центробежной силы крупные частицы отбрасываются к стенкам, а затем вниз – в коническую часть аппарата. Оттуда отходы попадают в бункер. Частично очищенный воздух затем поступает в фильтр, где итоговая очистка происходит за счет прохождения потока через вставку из гофрированного полиэстера с большой площадью фильтрации – 4,32 кв. м.

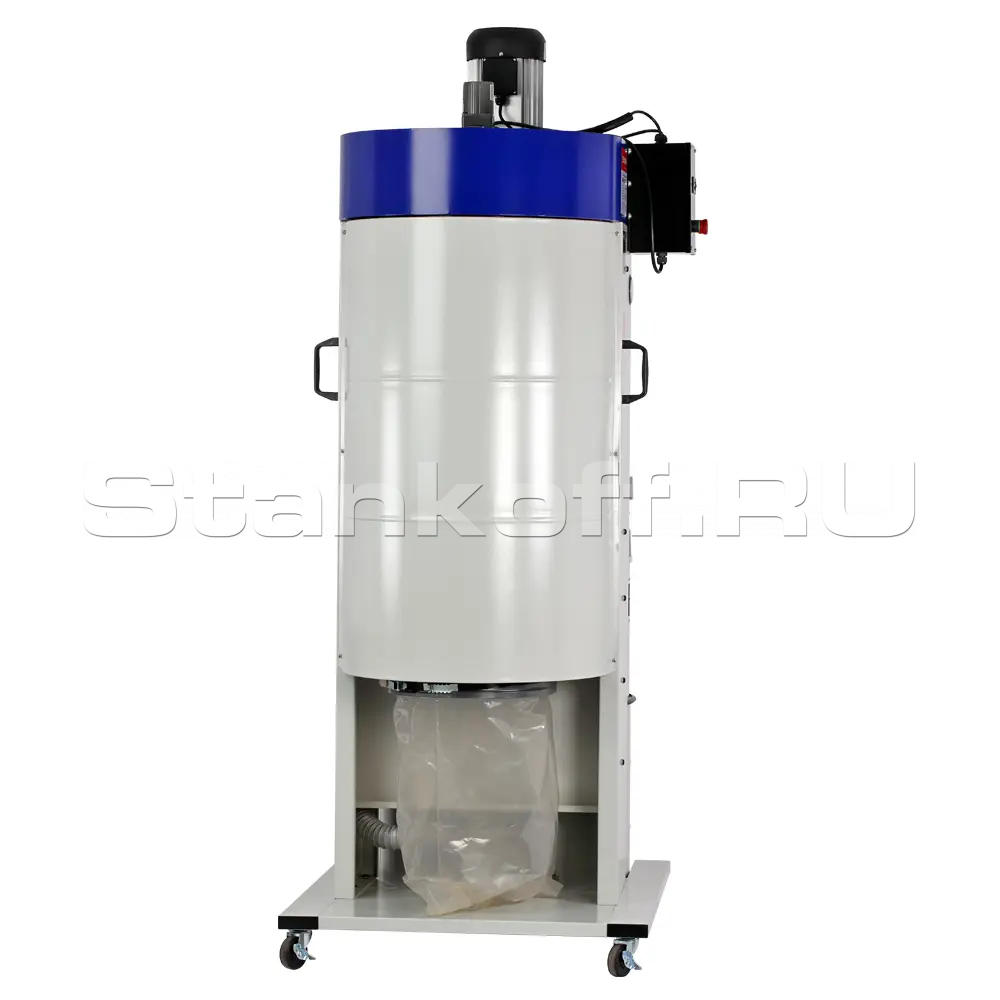

Сбор отходов у такой системы раздельный: крупные – в мешке бункера, мелкие – в пылесборнике под фильтр-картриджем.

Мощность асинхронного двигателя – 3000 Вт. Подключение к электросети 400 В.

• Корпус крыльчатки с двигателем - 1 шт;

• Мешок-стружкосборник малый - 1 шт;
• Руководство по эксплуатации - 1 шт;
• Комплект ключей - 1 шт;
• Комплект крепежа - 1 шт;
• Пульт - 1 шт;
• Ручка (на каждую панель и бункер отходов) - 3 шт;
• Рычаг - 2 шт;
• Колесо поворотное малое (для бункера отходов) - 4 шт;
• Колесо поворотное со стопором (для платформы) - 2 шт;
• Колесо поворотное (для платформы) - 2 шт;
• Шланг (50 мм) - 2 шт;
• Адаптер входного патрубка с крышками (2 шт.) - 1 шт;
• Хомут шланга соединительного - 2 шт;
• Зажим мешка-стружкосборника - 1 шт;
• Фильтр-картридж - 1 шт;
• Конус циклона - 1 шт;
• Мешок-стружкосборник большой - 1 шт;
• Зажим бункера отходов (Ø644 мм) - 1 шт;
• Крышка бункера отходов - 1 шт;
• Бункер для отходов (нижняя часть) - 1 шт;
• Бункер для отходов (верхняя часть) - 1 шт;
• Панель полукруглая - 1 шт;
• Панель соединительная нижняя - 1 шт;
• Панель соединительная верхняя - 1 шт;
• Панель боковая левая - 1 шт;
• Панель боковая правая - 1 шт;
• Платформа - 1 шт;
• Зажим конуса циклона (Ø520 мм) - 1 шт;
• Шланг циклона соединительный - 1 шт;
• Упаковка - 2 шт.
