Малогабаритный портальный обрабатывающий центр с неподвижной траверсой PGME 1525 Подробное описание и цена >>>

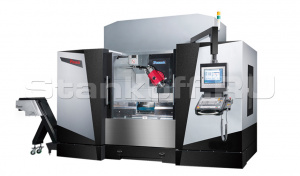

Портальный обрабатывающий центр KPM 1525 Подробное описание и цена >>>

Портальный обрабатывающий центр KPM 1020 Подробное описание и цена >>>

Детальное описание

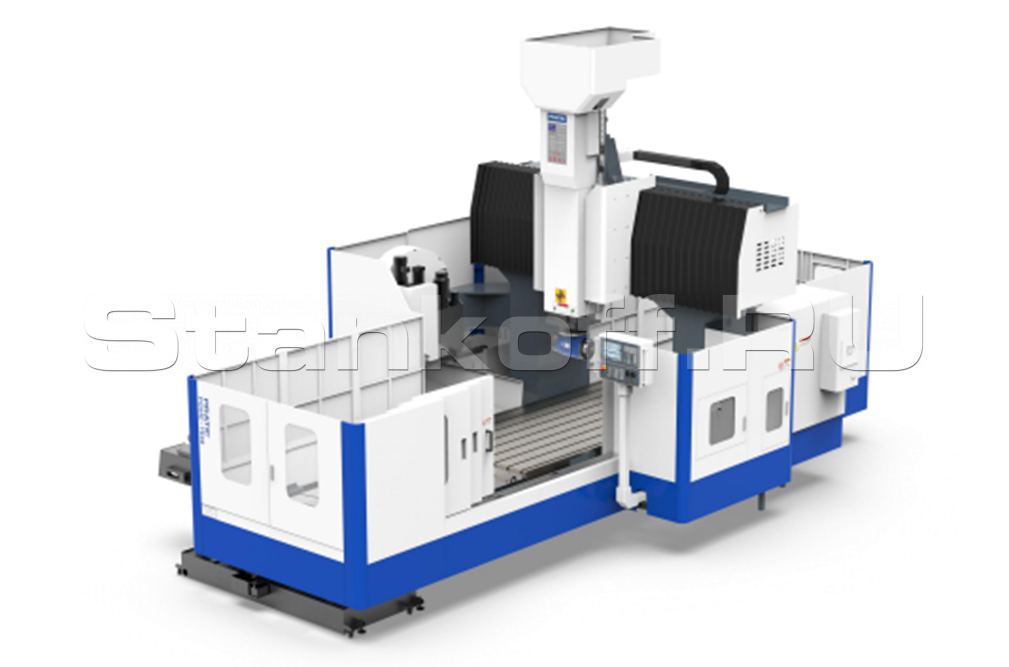

Серия PMGE – экономичная модель, с неподвижной балкой и подвижным рабочим столом, обеспечивающая отличное соотношение цены и качества. Встроенная чугунная балка и колонны. Простота установки и обслуживания. Занимает небольшую площадь. Используется для сверления, тяжелой обработки, для изготовления штампов и пресс-форм, для механической обработки пластины, для небольших деталей из стали и т.д.

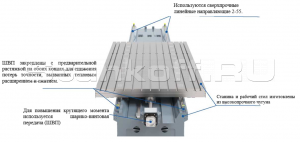

Конструкция по оси X

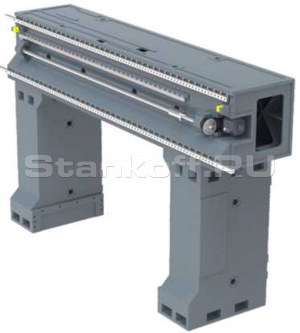

Конструкция по оси Z

Шарико-винтовая передача фиксируется с помощью предварительно растянутой конструкции на обоих концах, чтобы уменьшить потерю точности, вызванную тепловым расширением и сжатием. Балка и колонны отлиты из высокопрочного чугуна. Сверхмощные линейные направля

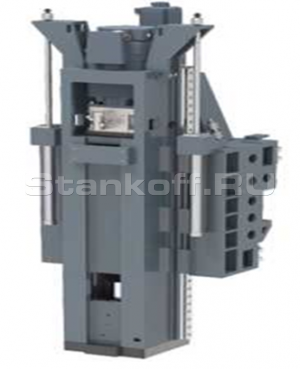

Конструкция оси Y

Балансировочные цилиндры с двойной азотной автоматической компенсацией. Ползун и подвижный хобот изготовлены из высокопрочного чугуна. Сверхмощные линейные направляющие 2-55, расположенные с обеих сторон подвижного хобота, с большим пролетом, позволяют вы

Система ЧПУ высшего класса с высокой стабильностью обработки.

Адаптивная система ЧПУ Siemens;
С мощными функциями и полной передачей данных;
Использует модульную и открытую архитектуру с высокой масштабируемостью;
Повышение гибкости и производительности станка;
Многоугольную обработку, чтобы удовлетворить требования.

Стандартная конфигурация

Система ЧПУ SIEMENS 828D;
Полностью закрытая рабочая зона;
Универсальная поворотная головка (A,C);
Высокопроизводительный серводвигатель по осям X/Y/Z;
Централизованное смазочное устройство;
Чугунная станина и основные части станка;
Водоструйная система внешнего охлаждения инструментов;
Цепной конвейер для удаления стружки;
Кондиционирование воздуха электрошкафа;
Трехцветная лампа;
Осветительное устройство станка.

Дополнительная конфигурация

Система ЧПУ SIEMENS 840D;
Система ЧПУ FANUC Oi-F PLUS;
Система ЧПУ Fanuc 311;
24-местный инструментальный магазин дискового типа;
32/40/60-местный инструментальный магазин цепного типа (32/40/60 мест);
32/40/60-местный вертикальный и горизонтальный встроенный магазин инструментов;
Устройство смены вспомогательных головок (автоматическое);
Фрезерная головка с различными принадлежностями;
СОЖ, подаваемая через шпиндель (TSC);
Линейный энкодер с замкнутым контуром управления;
4-осевой поворотный стол.

Ось х, мм	2700
Ось y, мм	1800
Ось z, мм	1000
Расстояние до верха рабочего стола, мм	150~1150
Размер рабочего стола, мм	1500x2500
Максимальная нагрузка, т	8
Скорость шпинделя, об/мин	6000
Мощность двигателя шпинделя, кВт	18,5/22
Крутящий момент шпинделя, Н-м	472/560
Конус	MAS 403 BT50
Секция подвижной рамы, мм	400x400
Ускоренная по осям x/y/z, м/мин	20/20/16
Скорость рабочей подачи по осям x/y/z, м/мин	10/10/10
Точность позиционирования по оси x, мм	0,025
Точность повторяемости по оси x, мм	0,015
Точность позиционирования по осям y/z, мм	0,016/0,015
Точность повторяемости по осям y/z, мм	0,012/0,01
