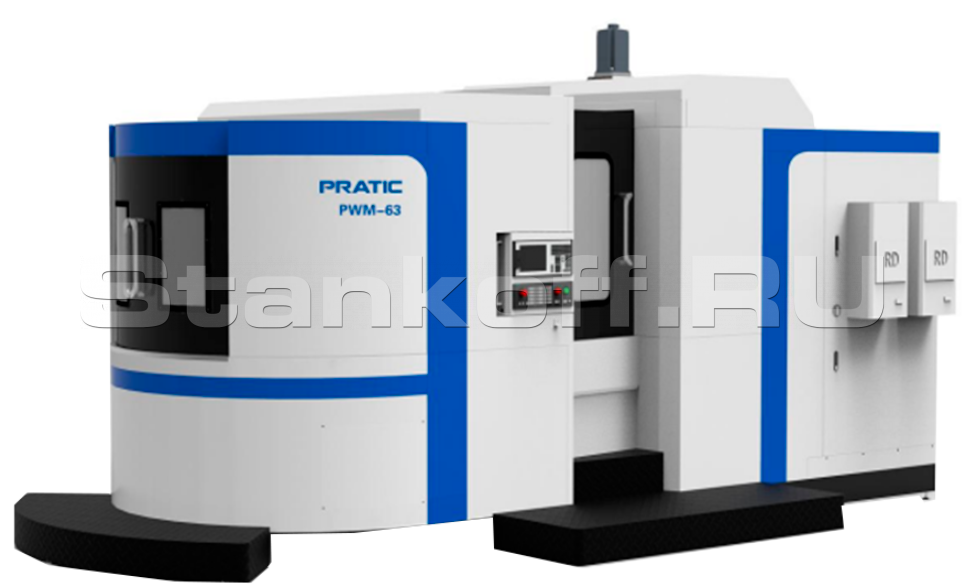

Многофункциональный горизонтальный фрезерный обрабатывающий центр PRATIC PWM-63

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Многофункциональный горизонтальный фрезерный обрабатывающий центр PRATIC PWM-63 Подробное описание и цена >>>

Горизонтально фрезерный обрабатывающий центр HDE-63E Подробное описание и цена >>>

Горизонтальный фрезерный обрабатывающий центр MDH40P Подробное описание и цена >>>

Детальное описание

Серия PWM имеет преимущества перед традиционными линиями производства: один центр эквивалентен нескольким машинам, экономия пространства; непрерывная загрузка обеспечивает высокую скорость и гибкость в производстве; занимает меньше места и увеличивает производственную мощность; повышенная точность и эффективность труда благодаря сокращению зажимов и ошибок.

Особенности станка

Подача СОЖ через шпиндель с прямым приводом) - 20 бар

Скорость обработки и экономия на расходных материалах – не единственные преимущества использования системы подвода СОЖ через шпиндель.

Пластинчатый конвейер для стружки

Представляет собой транспортёр с непрерывным процессом транспортировки стружки на транспортировочной ленте в виде горизонтальных пластин.

Кондиционер воздуха электрического шкафа

Это система охлаждения с замкнутым контуром, в которой используются циклы охлаждения для отвода избыточного тепла во время управления температурой электрического шкафа.
То есть он «всасывает» горячий воздух из электрического шкафа, направляет его в змеевик испарителя, который его охлаждает.
Как только он охлаждает горячий воздух, кондиционер рециркулирует его в электрическом шкафу.

Датчик OMP40 OPT/OPT (LEG)

Это компактный контактный триггерный 3D датчик с оптической передачей сигналов, который используется для установки заготовки и контроля ее обработки на различных средних и больших обрабатывающих центрах.

Система для бесконтактной наладки инструмента Renishaw NC 4

Измерение и обнаружение неисправного инструмента диаметром от Ø 0,03 мм (в зависимости от расстояния и способа монтажа).

Преимущества

Встроенная станина обеспечивает высокую жесткость и высокие динамические характеристики.

1) Кровать-ступенька PRATIC. Вес колонны уменьшен за счет обеспечения жесткости для получения более высоких динамических характеристик и большей устойчивости к опрокидыванию.

2) Т-образная межслойная кровать. Виброустойчивость увеличена на 1,5 %, компактная конструкция обеспечивает повышенную жесткость.

3) Интегральная конструкция станины и гнезда подшипника.

Мощные возможности обработки.

Увеличенный ход обработки по сравнению с аналогичным оборудованием на рынке;
Грузоподъемность рабочего стола 1,5 тонны;
Чем больше грузоподъемность, тем больше возможностей обработки.

Оптимальная конфигурация и компоновка, обеспечивающие удобство и эффективность использования машины.

1) Сменный поворотный стол, время замены меньше.
2) Гидравлическая станция.
3) Масляный радиатор(Масляный радиатор и гидравлическая станция расположены независимо от основной машины для простоты обслуживания).
4) Электрический шкаф крепится болтами к кров

Стандартная комплектация

Шпиндель PRATIC;
Роликовые направляющие;
ШВП для 3 осей;
Обдув конуса шпинделя;
Воздушная завеса шпинделя от пыли;
Подача СОЖ с торца шпинделя ;
Обдув воздухом зоны резания (инструмента);
Трехцветная сигнальная лампа;
Автоматическая система смазки;
Воздушный пистолет;
Защитный кожух станка;
Инструментальный магазин AI MACH/POJU/OKADA BT50-40T;
Теплообменник для электрического шкафа;
Гибкий кабель-канал;
Пульт управления MPG с маховиком;
Освещение рабочей зоны;
Преднатянутая ШВП;
Регулировочные опоры;
Соответствие CE;
Коммуникационный интерфейс;
Руководства по механике и электрике;
Система СОЖ;
Дополнительный пистолет для СОЖ ;
Система ЧПУ Siemens;
Телескопические защитные кожухи направляющих стола;
Магнитный пускатель Mitsubishi;
Электрокомпоненты Schneider/ ELCO;
Подшипники NSK Япония;
Масляное охлаждение шпинделя;
Устройство для смыва стружк;
Техническая документация.

X ось, мм	1000
Y ось, мм	900
Z ось, мм	1000
Размер паллет, мм	630
Размеры, мм	Ø1000×1000
Грузоподъемность, кг	-
Количество/ширина Т-пазов, мм	7/18
Расстояние между Т-пазами, мм	80
Максимальная нагрузка на паллет, кг	1500
Макс. скорость, Об/мин	8000
Тип привода	Цепной тип
Конус	HSK-A63
Тип установки	вертикальный
Оси
Ускоренная, м/мин	24
Диапазон рабочей подачи, м/мин	1~15000
Точность позиционирования, мм	±0.012
Точность повторного позиционирования, мм	±0.008
Сервопривод шпинделя
Мощность(S1/S6), кВт	45/54
Крутящий момент(S1/S6), Нм	420/516
Скорость вращения, Об/мин	8000
Тип	Дисковый
Конус	HSK-A63
Вместимость, шт	60
Максимальный диаметр инструмента, мм	125 / 250 (при соседней пустой ячейке)
Время смены инструмента, сек	5.5
Скорость смены паллет, сек	18
Количество паллет, Шт	2
Трансформатор, КВа	25
Давление воздуха, МПа	0.6-0.9
Шарико-винтовая пара	автоматическая
Линейные направляющие	автоматическая
Тип системы	Водоструйная система внешнего охлаждения
Мощность привода, кВт	0.75
Защита рабочей зоны	закрытая кабинетная защита
Защита направляющих	Телескопическая защита
Высота, мм	3450
Ширина, мм	3950
Длина, мм	7500
Вес, кг	19000
Электропитание	3Φ, 380В, 50Гц
Температура, ℃	5-40
Влажность, %	30-75
Вибрация	<0.5G
Грузоподъемность, т/м2	2.5
Заземление, Ω	<10
Система ЧПУ	SIEMENS ONE
