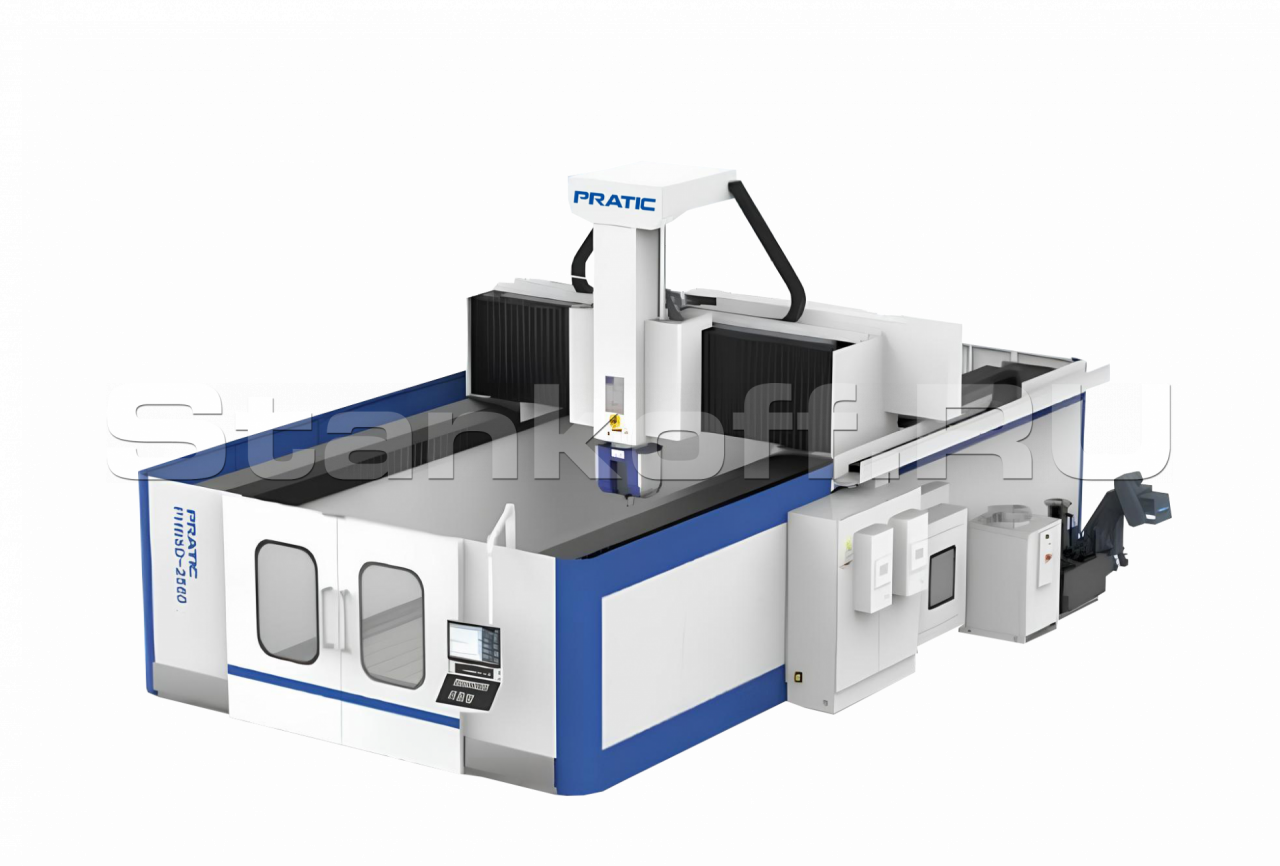

Высокоскоростной пятиосевой портальный обрабатывающий центр ЧПУ PHB5D-2540

Контакты

Максим

+7 (995) 888-07-02

Реклама Рекомендуем предложения

Высокоскоростной пятиосевой портальный обрабатывающий центр ЧПУ PHB5D-2540 Подробное описание и цена >>>

5-осевой высокоскоростной портальный обрабатывающий центр PRATIC PHC5D-1630 Подробное описание и цена >>>

Портальный обрабатывающий центр KPM 1525 Подробное описание и цена >>>

Детальное описание

Подходит для обработки с использованием ЧПУ различных основных крупных деталей, пластинчатых деталей, корпусных деталей, пресс-форм и других точных деталей.

Крупногабаритный станок с высокой точностью и жесткостью.

Широко используется в: судостроении, автомобилестроении, железнодорожном транспорте, станкостроении, авиакосмической промышленности, производстве пресс-форм и других отраслях.

Рабочая зона

A - 4000; B - 2500; C - 3400; X - 4000; Y - 2600; Z - 1250 (1000/1500).

Водомасляный сепаратор

Его прямая задача в том, чтобы отделить масло от смазочно-охлаждающей жидкости (СОЖ), чем продлевается срок использования СОЖ и металлорежущих инструментов. Кроме того, это имеет позитивное влияние на экологию.

Высокопроизводительная пятиосевая обработка Станок оснащен высокопроизводительной 2-осевой головкой, высокоскоростным мотор-шпинделем HSK-A63,
реализующим много направленную и многоугольную обработку, чтобы удовлетворить требованиям обработки высокой глад

ОСОБЕННОСТИ КОНСТРУКЦИИ

Балка высокой жесткости

Балка имеет коробчатую конструкцию с прямоугольным сечением и внутренним ребром для обеспечения достаточной жесткости на изгиб и кручение, отлита из высокопрочного высококачественного чугуна в формы из полимерного песка, что обеспечивает высокую прочность при резке.

Подвижный ползун высокой жесткости

Используется в качестве опорной части шпинделя и исполнительной части движения по оси Z.
В подвижном ползуне используются сверхпрочные, высокоточные линейные направляющие, а шпиндель имеет высокую жесткость и хорошие высокоскоростные характеристики. Ползун обладает высокой прочностью и износостойкостью.

Рабочий стол

Имеет цельную конструкцию, отлитую из высокопрочного высококачественного чугуна в формы из полимерного песка, исполнен в виде «коробчатой» конструкции, которая обладает высокими характеристиками прочности и жесткости.

Оптимизированный дизайн конструкции

Стол, станина, балка, скользящее седло и ползун спроектированы с помощью тщательного трехмерного моделирования и сопоставлены с программным обеспечением для анализа структурных напряжений для получения наилучшего расположения структурных ребер. Станина и балка образуют цельную замкнутую конструкцию, эффективно повышающую жесткость и прочность основной конструкции.

Система удаления стружки

С обеих сторон рабочего стола имеются шнеки для удаления стружки. Когда железная стружка попадает на рабочий стол, после удаляется воздухом и охлаждающей жидкостью в шнековые конвейеры. Шнековые, цепным конвейеры вывозят стружку в тележку для приема. Данный «конвейер» образует систему удаления стружки. Благодаря защите из листового металла железная стружка во время обработки не будет высыпаться из станка.

Безопасность

Станок соответствует стандартным общим технологическим условиям GB / T15760-2004 Электрическая схема станка соответствует электрическому стандарту GB 5226.1-2008. Силовая цепь имеет защиту от перегрузки по току и короткого замыкания, действия, связанные со станком, имеют соответствующие блокировки для обеспечения безопасности оборудования и персонала.

Электрическая коробка

Закрытый электрический шкаф оснащен кондиционером для отвода внутреннего тепла для обеспечения нормальной работы электрооборудования. В электрической коробке используется структура проводки на плате с прорезями, в то время как компоновка компонентов и проводка являются разумными, аккуратными, красивыми и простыми в обслуживании. В электрическом блоке зарезервировано определенное пространство для облегчения расширения функций

Стандартная комплектация

Система ЧПУ SIEMENSE SINUMERIK 840D;
Высокоточная пятиосевая головка PRATIC;
Высокопроизводительный серводвигатель по осям X/Y/Z;
Централизованное устройство автоматической подачи смазки;
Чугунная станина и подвижные части станка;
Водоструйная система охлаждения;
Конвейер для стружки цепного типа;
Кондиционирование воздуха электрошкафа;
Трехцветная сигнальная лампа;
Осветительное устройство для инструментов станка;
Разделительный маховик.

Дополнительная комплектация

СИСТЕМА ЧПУ FANUC;
24-местный инструментальный магазин дискового типа;
40-местный инструментальный магазин цепного типа;
32-местный инструментальный магазин цепного типа;
40-местный вертикальный и горизонтальный встроенный инструментальный магазин;
СОЖ, подаваемая через шпиндель (TSC);
Датчик линейных перемещений с замкнутым контуром управления;
4-осевой поворотный стол;
Проверка заготовки Renishaw RMP60;
Обнаружение инструмента Renishaw NC 4 (Лазер);
Коллектор масляного тумана;
СОЖ, подаваемая через шпиндель (TSC) Бумажный ленточный;
фильтр 30 бар 1 комплект.

Ход по оси X (ход шпинделя вперед-назад), мм	4000
Ход по оси Y (ход шпинделя влево-вправо), мм	2600
Ход по оси Z (ход шпинделя вверх-вниз), мм	1250
Расстояние от конца шпинделя до поверхности рабочего стола, мм	0-1250
Расстояние между стойками, мм	3400
Размер рабочего стола (длина× ширина), мм	4000 × 2500
Т-паз (ширина х расстояние), мм	22 × 250
Нагрузка на стол, кг	50000
Номинальная скорость/максимальная скорость, об/мин	6000/18000
Мощность, кВт	56/70 (S1/S6)
Крутящий момент шпинделя, Н·м	89/111 (S1/S)
Конус шпинделя	HSK-A63
Ном. крутящий момент/макс. крутящий момент, Н·м	764/1200
Макс. момент зажима, Н·м	2160
Угол поворота, °	±105
Точность позиционирования, уг-сек	±5″
Ном. крутящий момент/макс. крутящий момент, Н·м	810/1100
Макс. момент зажима, Н·м	3024
Угол поворота, °	±360°
Точность позиционирования, угл.сек	±2″
ОСИ
Скорость быстрой подачи, м/мин	30
Скорость подачи при резке, мм/мин	1~15000
Точность позиционирования, мм	0.02
Повторяемость, мм	0.012
Источник питания, В/ Гц	380/50
Подача сжатого воздуха, МПа	0.6 -0.9
