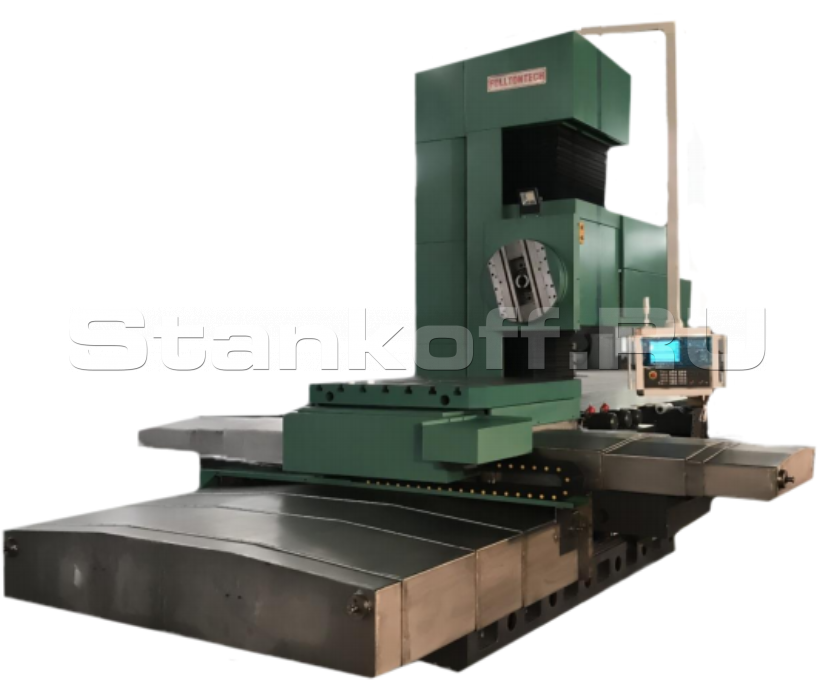

Горизонтально-расточной станок с ЧПУ TK6113
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Горизонтально-расточные фрезерные обрабатывающие центры с ЧПУ серии TK благодаря мощному шпинделю с редуктором и высокоточным направляющим обеспечивают эффективность и устойчивый высокий крутящий момент при максимальной нагрузке во время процесса резания. Широкая линейка станков Fulltontech серии TK позволяет выполнять обработку угловых, внутренних и наружных поверхностей, проточку канавок, пазов, подрезку торцев корпусных деталей. Идеально подходит для эксплуатации в различных областях машиностроения, особенно для авиационной и автомобильное промышленности, станкостроения и оборонной отрасли.
Особенности станка
Шпиндель
Шпиндель изготовлен из хромомолибденовой стали (38CrMoAlA), за счет чего обеспечивается прочность и стойкость к нагрузкам и температурам. Также шпиндель подвергался термообработке, благодаря чему значительно повышается износостойкость и срок его эксплуатации.
Литая колонна
Литье колонны шпиндельной бабки и станины производится на лучшем литейном производстве Китая. Все необходимые тесты и проверки прочности проводятся на каждой партии. Коэффициент жесткости составляет всего 6 единиц, что подтверждает, что жесткость отливки может достигать самых высоких требований к готовому изделию. Материал ползуна - высокопрочный чугун.
ШВП
ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка.
Направляющие
Для осей станка предусмотрены высокоточные направляющие качения повышенной жесткости, позволяющие производить силовую обработку в тяжелых режимах резания. По запросу возможно установить коробчатые направляющие скольжения.
Подшипники
В шпинделях станков Fulltontech устанавливаются высокоточные и сверхпрочные подшипники, обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике.
Поворотный стол
Поворотный стол с минимальным углом индексации 0.001 градус и дополнительной фиксацией пином через каждые 90 обеспечивает расположение стола под любым углом, а надежное закрепление в требуемом положении гарантируется гидравлической системой фиксации и двумя червячными валами с сервоприводом.
Станина
Основные узлы станка выполнены из высококачественного чугуна Meehanite, благодаря чему обеспечивается максимальная жесткость. Колонна и основание станины усилены специальными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, при этом облегчая массу станка, к тому же обеспечивают наилучшую стабильность и устойчивость при продолжительной эксплуатации.Стандартная комплектация
- Система ЧПУ: Siemens 828D;
- Конус шпинделя: ВТ-50;
- Магазин инструментов на 40 позиций;
- Энкодер оси B;
- Централизованная автоматическая система смазки направляющих и ШВП;
- Система охлаждения;
- Система подачи СОЖ;
- Подача СОЖ через шпиндель 30 бар;
- Защита направляющих;
- Защита стола;
- Освещение рабочей зоны;
- Трехцветная сигнальная лампа;
- Серводвигатели Siemens на осях X/Y/Z/B;
- Ручной переносной пульт управления перемещениями станка;
- Комплект инструмента для монтажа станка;
- Регулируемые опоры для установки станка;
- Техническая документация на русском языке.
| Размер стола, мм | 1600X1400 |
| Максимальная допустимая нагрузка на стол, кг | 8 000 |
| Скорость вращения стола, об/мин | 0,003-1 |
| Минимальный угол индексации, град | 0,001 |
| Вращение стола, град | 360 (вращение в любую сторону) |
| Мощность привода шпинделя (постоянная/пиковая), кВт | 30 |
| Диаметр отверстия шпинделя, мм | 130 |
| Выдвижение шпинделя - ось W, мм | 800 |
| Максимальная скорость вращения шпинделя, об/мин | 2000 |
| Конус шпинделя | BT-50 |
| Максимальный крутящий момент на шпинделе, Н*м | 2600 |
| Перемещение по оси Х, мм | 2000 |
| Перемещение по оси Y, мм | 1600 |
| Перемещение по оси Z, мм | 1200 |
| Диапазон подач X / Y, мм/мин | 5-2000 |
| Диапазон подач W, мм/мин | 5-2000 |
| Диапазон подач Z, мм/мин | 5-2000 |
| Ускоренное перемещение по осям X/Y/Z/W, м/мин | 6 / 6 / 5 / 4 |
| Ускоренное вращение по оси B, рад/мин | 1,5 |
| Точность позиционирования осей X, Y, Z, мм | ±0,025 |
| Точность позиционирования оси B (стол), сек. | 10" |
| Повторяемость осей X, Y, Z, мм | ±0,018 |
| Повторяемость оси В (стол), сек. | 8" |
| Система ЧПУ | Siemens 828D |
