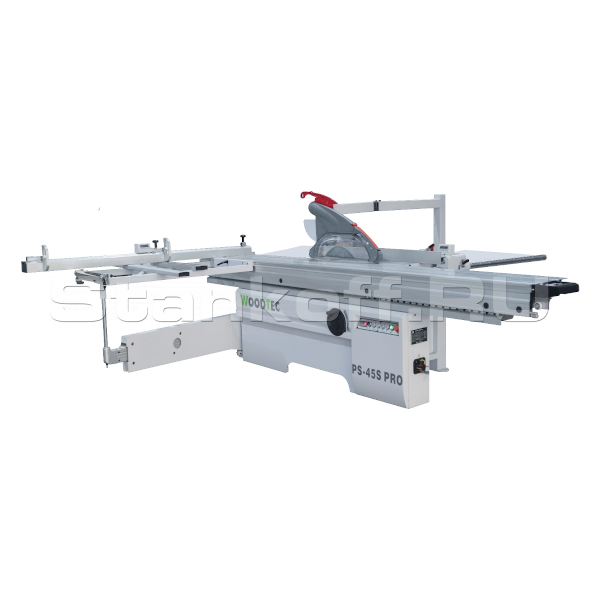

Форматно-раскроечный станок WoodTec PS 45S PRO
+7 (995) 888-07-03
Детальное описание
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Конструктивные особенности
СТАНИНА
Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.
СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ
Широкие базовые поверхности станины, обработанные на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.
ПИЛЬНЫЙ УЗЕЛ
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.
РОЛИКОВАЯ КАРЕТКА
Роликовая каретка с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
ЭЛЕКТРОРЕГУЛИРОВКА ВЫЛЕТА ОСНОВНОЙ ПИЛЫ
Подъем и опускание основной пилы осуществляется непосредственно с пульта управления станком при помощи электромотора, это обеспечивает оператору удобство работы и сокращает время настройки станка.
КОНСТРУКЦИЯ ФОРМАТНОГО СТОЛА
Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Металлический закатной ролик на торце стола облегчает загрузку тяжелых деталей.Откидные упоры, расположенные на поперечной линейке позволяют быстро и точно настроить станок на необходимый размер.
Один из упоров цифровой, повышает точность выставления размеров линейки, что позволяет сократить количества брака при раскрое плитных материалов.
ЗАЩИТНЫЙ КОЖУХ
В базовой комплектации на станке установлен лифтованный кожух аспирации с увеличенным диаметром под аспирацию для удаления стружки и пыли из зоны резания с роликами и для исключения повреждения ламината при прохождение через зону резания с местом для фиксации толкателя.
ПАРАЛЛЕЛЬНЫЙ УПОР
Упор оснащен цифровым индикатором, что повышает точность выставления размеров и позволяет сократить количества брака при раскрое плитных материалов.
ПУЛЬТ УПРАВЛЕНИЯ
Практичный пульт управления позволяет быстро настраивать по высоте основную пилу, установлен цифровой индикатор угла наклона. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка.| Длина подвижного стола, мм | 3200 |
| Ход подвижного стола, мм | 3200 |
| Угол наклона пилы, ° | 0 - 45 |
| Наибольший диаметр пилы, мм | 350 |
| Высота пропила, мм | 90 |
| Диаметр подрезного полотна, мм | 120 |
| Диаметр шпинделя пилы, мм | 30 |
| Диаметр шпинделя подрезного полотна, мм | 20 |
| Размеры рабочего стола, мм | 1200 х 650 |
| Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм | 1500 |
| Двигатель, кВт | 5,5 |
| Двигатель подрезного устройства, кВт | 0,75 |
| Скорость пилы, об/мин | 4200 / 5600 |
| Скорость подрезного полотна, об/мин | 8500 |
| Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм | 2 х 100 |
| Общая установленная мощность, кВт | 6,25 |
| Вес нетто, кг | 940 |
