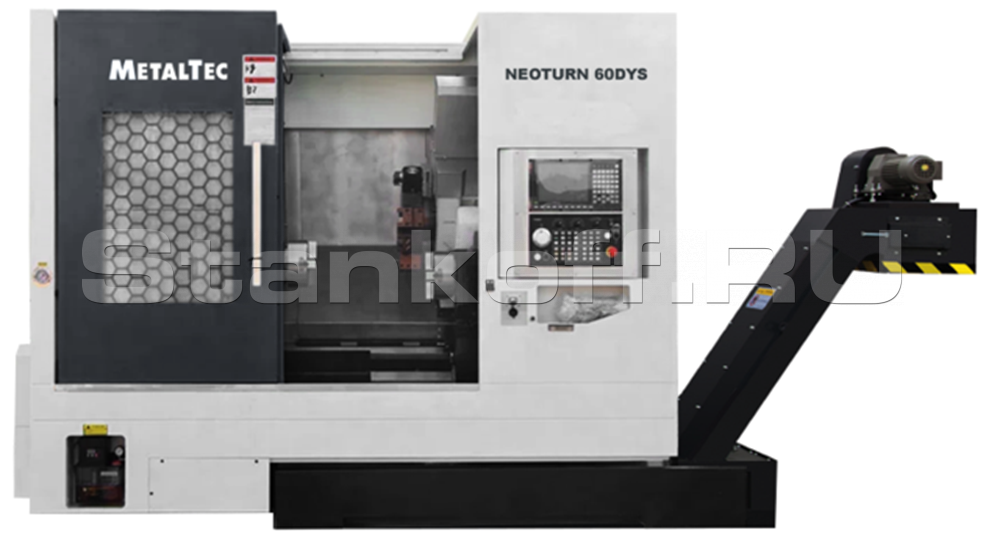

Токарный станок ЧПУ с наклонной станиной и противошпинделем Metaltec NeoTurn 60DYS
+7 (995) 888-07-13
Детальное описание
Токарный станок MetalTec NeoTurn 60DYS имеет в своей конструкции надежную станину. Специфика кроется в токарном центре, оснащенным противошпинделем, который позволяет обрабатывать определенную часть будущей детали (часть, зажатая в патроне).

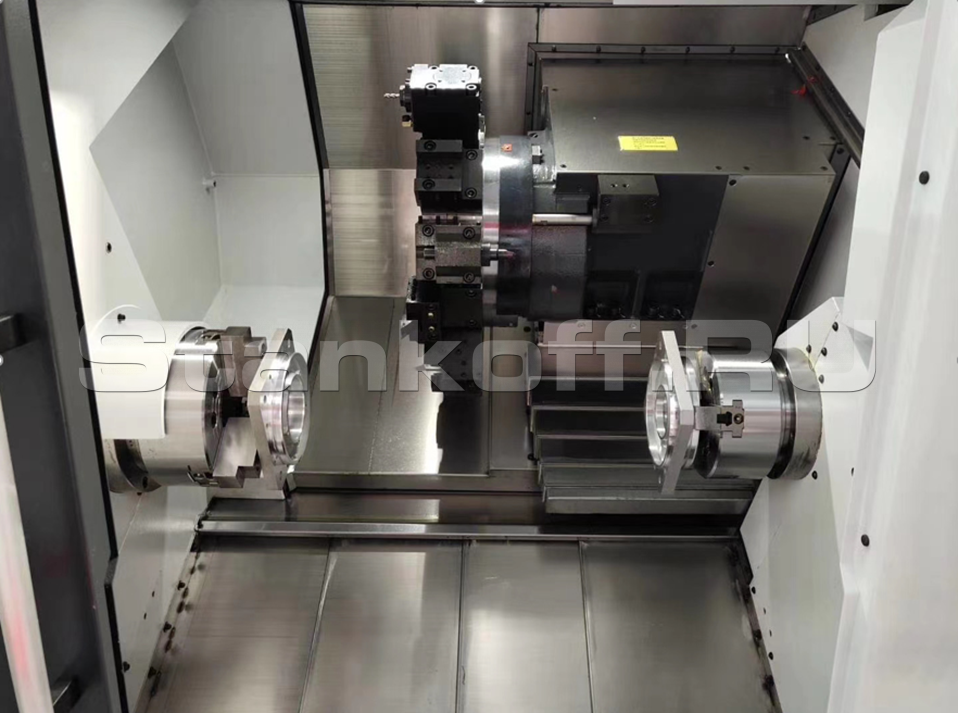

Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент. Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.
Таблица точности
| Периодическое осевое перемещение шпинделя | ≤0.005 | |
| Точность позиционирования | Точность повторного позиционирования | ≤X:0.004 Z:0.004 |
| Точность позиционировния | ≤X:0.008 Z:0.008 | |
| Постоянство диаметра обрабатываемой детали | ≤0.01/150 | |
| Плоскостность обрабатываемой заготовки | ≤0.01 /200 | |
| Округлость обрабатываемой заготовки | ≤0.005/75 | |
| Шероховатость поверхности | ≤Ra1.4μm | |
| Точность обработки | IT6 | |
| Повторяющаяся точность позиционирования по оси С | ≤0.0027 | |
Основные операции, выполняемые на станках
- Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
- точение конусов, валов, сфер и иных цилиндрических деталей;
- точение канавок разной глубины;
- растачивание внутренних поверхностей цилиндров;
- развертывание и хонингование;
- нарезка различной резьбы.
Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.
| Параметры шпинделя | Торец шпинделя | А2-6 |
| Отверстие патрона | 66мм | |
| Проходное отверстие шпинделя | 52мм | |
| Максимальные обороты | 3500 об/мин | |
| Мощность двигателя | 15кВт | |
| Вращение оси С | 3600 |
|
| Диаметр патрона | 200мм | |
| Параметры противошпинделя | Торец шпинделя | А2-5 |
| Отверстие патрона | 52 мм | |
| Проходное отверстие шпинделя | 46 мм | |
| Максимальные обороты | 4000 об/мин | |
| Мощность двигателя | 11кВт | |
| Вращение оси С | 3600 |
|
| Диаметр патрона | 150мм | |
| Ход по оси Z-B | 400мм | |
| Максимальный диаметр вращения | 600мм | |
| Приводная голова | 12 поз. (BMT 55) | |
| Ход по оси Y | +/- 50мм | |
| Максимальный ход по оси Z | 600мм | |
| Расстояние между двумя патронами | 80-450мм | |
| Скорость перемещения | 24 м/мин | |
| Габаритные размеры станины | 2850/1650/2100 | |
| Максимальная обработка над суппортом | 350 мм | |
| Перемещение по оси X | 270мм | |
| Вес | 4500 | |
| Габаритные размеры | 3200/1850/2400 | |
