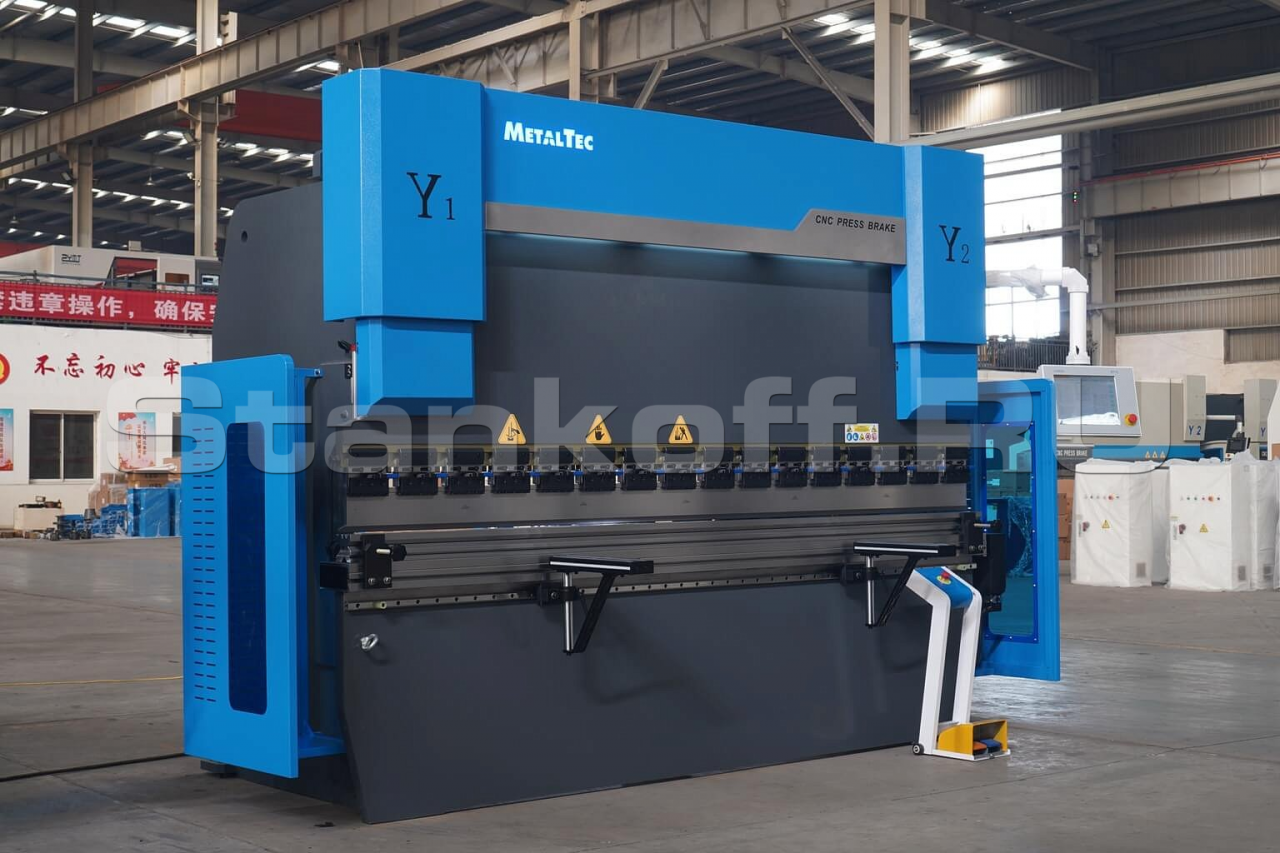

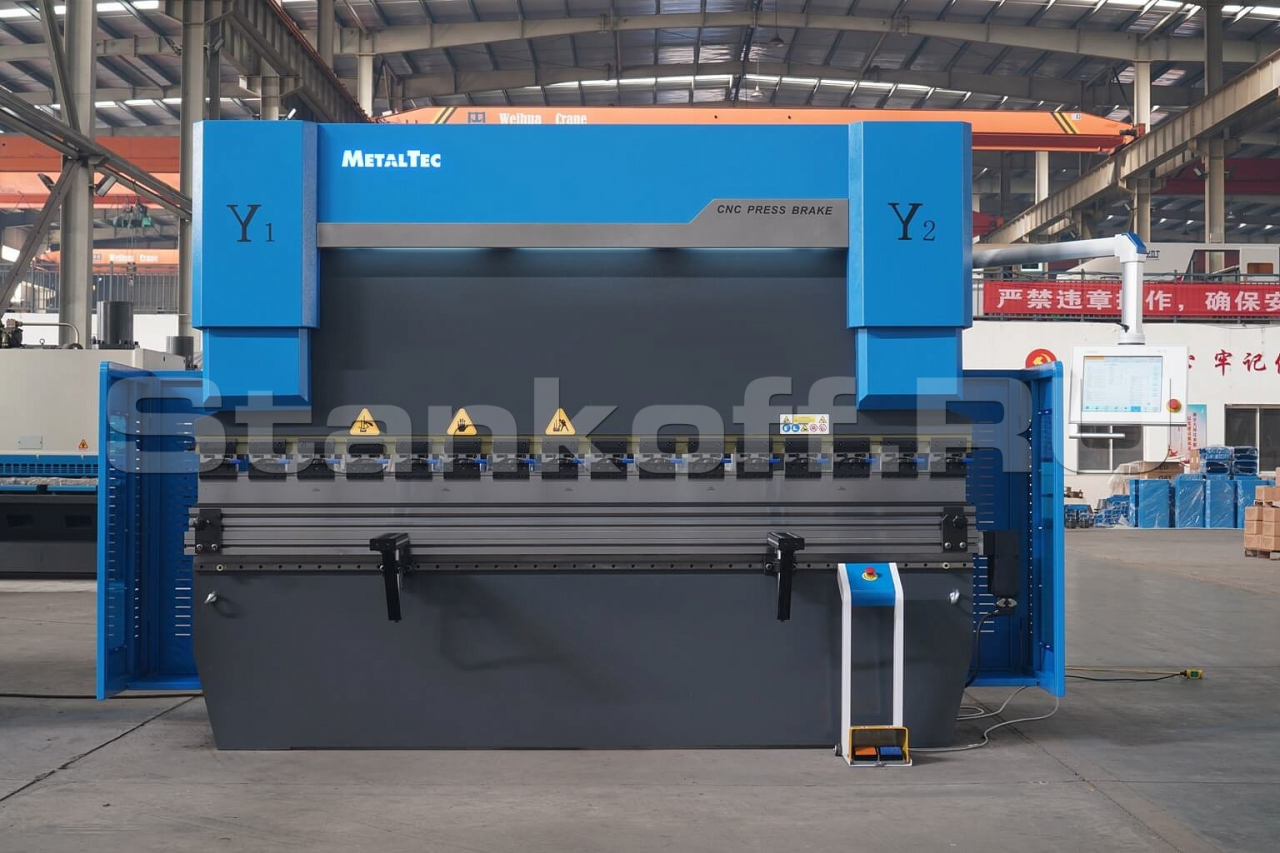

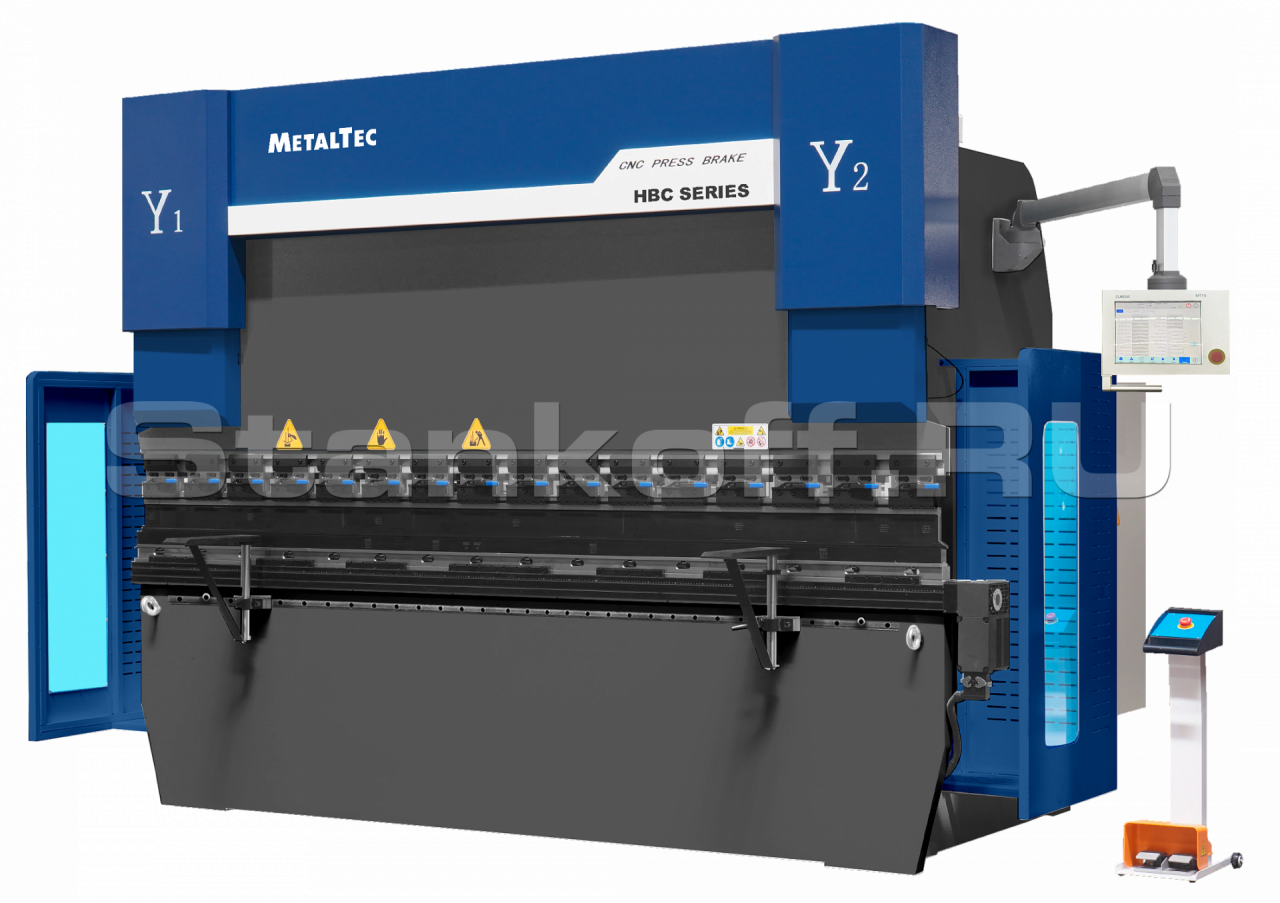

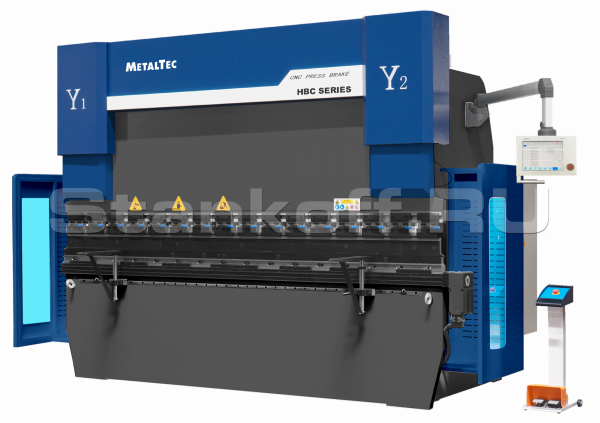

Листогибочный пресс с ЧПУ Metaltec 4+1 MT-15 HBC 50/1600 4 axis
+7 (995) 888-07-13
Детальное описание
Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие
- детали кузова машин;
- воздуховоды и системы вентиляции;
- элементы напольных покрытий, лестницы, двери и лифтовые кабины;
- корпуса электрошкафов и аналогичных устройств;
- кожуха и короба, для практически любого вида оборудования и машин;
- устройства и приборы бытового назначения;
- декоративные изделия и т.д.
СХЕМА ОБРАБОТКИ
РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР
F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали
| Оси | 4+1 |
| Усилие, т | 50 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Макс. длина гиба, мм | 1600 |
| Расстояние между колоннами, м | 1200 |
| Глубина зева, мм | 250 |
| Ход пуансона, мм | 150 |
| Высота открытия, мм | 370 |
| Ход заднего упора, мм | 600 |
| Производительность | |
| Скорость подвода, м/мин | 160 |
| Рабочая скорость, м/мин | 14 |
| Скорость возврата, м/мин | 140 |
| Главный двигатель (SIEMENS): | |
| Мощность, кВт | 4 |
| Обороты, RPM | 1440 |
| Габаритные размеры | |
| Длина, мм | 1800 |
| Ширина, мм | 1500 |
| Высота, мм | 2500 |
| Масса, кг | 2700 |
