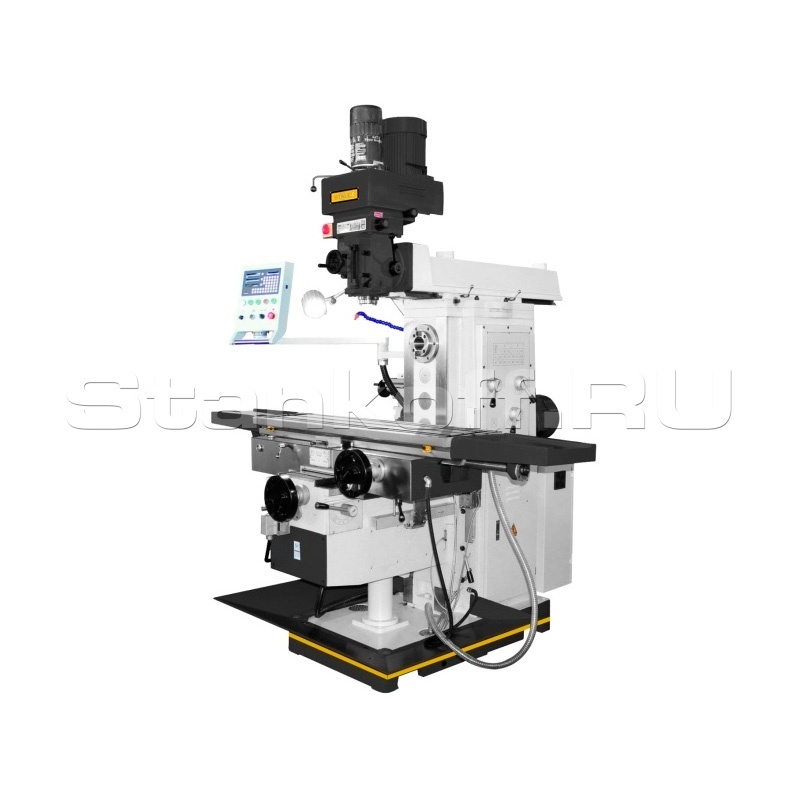

Универсально-фрезерный станок STALEX MUF90 Servo

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Универсально-фрезерный станок STALEX MUF90 Servo Подробное описание и цена >>>

Универсально-фрезерный станок STALEX MUF85 Servo Подробное описание и цена >>>

Универсально-фрезерный станок STALEX MUF1600 Vario Подробное описание и цена >>>

Детальное описание

Станок оснащен усиленными упорными подшипниками шпинделя, автоматической подачей по осям X/Y/Z, клиноременной передачей для вращения шпинделя, автоподачей пиноли и серводвигателями для перемещений. Включает в себя также пневмозажим инструмента, пульт управления нового образца, встроенное устройство подвода СОЖ, лампу местного освещения и электрокомпоненты Schneider Electric, соответствуя стандарту СЕ.

Особенности станка

Вертикальный и горизонтальный шпиндель;
Усиленные упорные подшипники шпинделя;
Автоматическая подача по осям Х/Y/Z;
Вращение на шпиндель, передается посредством клиноременной передачи;
Автоподача пиноли шпинделя;
Серводвигатель перемещений по осям X/Y/Z;
Пневмозажим инструмента;
Пульт управления нового образца;
Встроенное устройство подвода СОЖ;
Лампа местного освещения;
Изготовлен по стандарту СЕ;
Электрокомпоненты Schneider Electric.

Комплект поставки

Зажимная тяга, 2 шт.;
Тиски 160 мм;
Цанговый патрон с набором цанг ER32/ISO40;
Оправка для горизонтального фрезерования;
LED лампа местного освещения;
Система подачи СОЖ;
Инструмент для обслуживания;
УЦИ по трем осям.

Размер стола, мм	1600х360
Перемещение по оси X, мм	1300
Перемещение по оси Y, мм	320
Перемещение по оси Z, мм	450
Диапазон рабочих подач по осям X/Y/Z, мм/мин	30-750/20-500/15-375
Ускоренные подачи по осям X/Y/Z, мм/мин	1200/800/600
Т-пазы, мм	3-18-80
Конус шпинделя	ISO50 7:24(гор), ISO40 7:24(верт)
Ход пиноли шпинделя, мм	127
Автоподача пиноли шпинделя, мм/об	0,04/0,08/0,15
Расстояние шпиндель/стол, мм	180-630
Поворот стола в горизонтальной плоскости	±45
Расстояние от оси горизонтального шпинделя до поверхности стола, мм	0-450
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли, мм	245
Перемещения консоли в горизонтальной плоскости, мм	550
Скорость вращения шпинделя, об/мин (гор), об/мин (верт)	60-1800, 65-4660
Мощность главного двигателя, кВт (гор), кВт (верт)	5.0, 5.5
Крутящий момент AC сервопривода оси X, Y, Z, Нм	15
Габаритные размеры упаковки, мм	2500×2200×2500
Объем бака СОЖ, л	55
Объем масла в горизонтальной коробке передач, л	14
Масса нетто/брутто, кг	2850/3050
