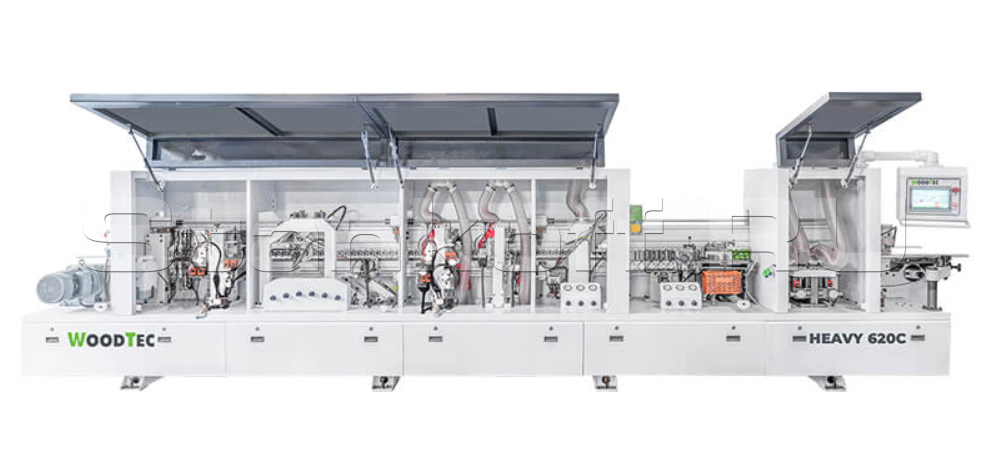

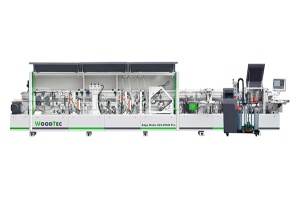

Станок для облицовывания кромок мебельных деталей WoodTec HEAVY 620C
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание
Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.
Схемы обработки
Отличительные особенности
- Увеличенная скорость подачи до 23 м/мин;
- Пневмо-перенастройка на 2 вида кромки;
- Узел предварительного фрезерования оснащен алмазными фрезами;
- Два фрезерных узла;
- Узел обкатки углов;
- Радиусная и плоская цикли.
Конструктивные особенности
ПАНЕЛЬ УПРАВЛЕНИЯ
Перенастройка на 2 вида кромки одним нажатием на мониторе.Управление осуществляется с помощью пульта с монитором Touch Screen.
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.
БЛОКИРОВКА ПОДАЧИ
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

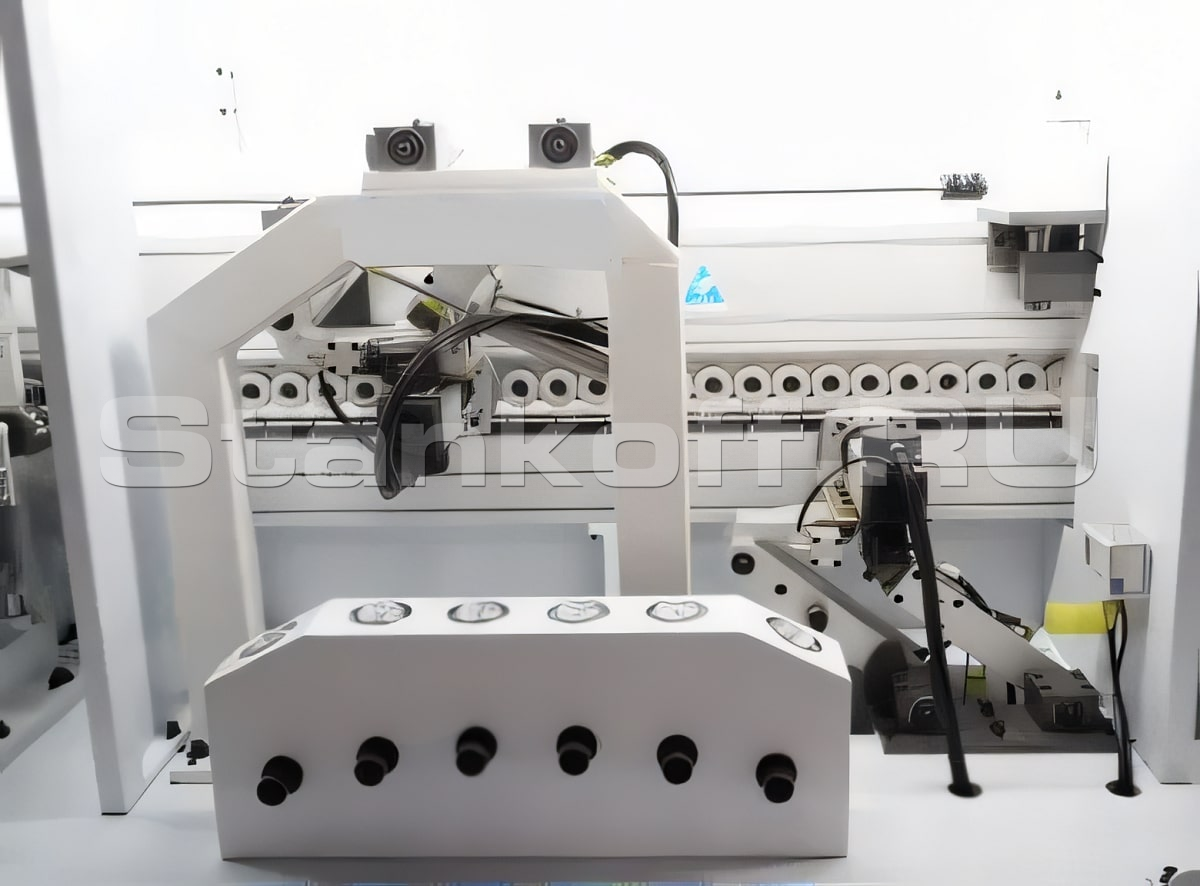

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ
Для предварительной прифуговки заготовки перед приклеиванием кромки.Необходим для удаления сколов и ступеньки от подрезной пилы.
Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.
Укомплектован алмазными фрезами.
ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА
Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.Особо актуальна в холодный период времени.
КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

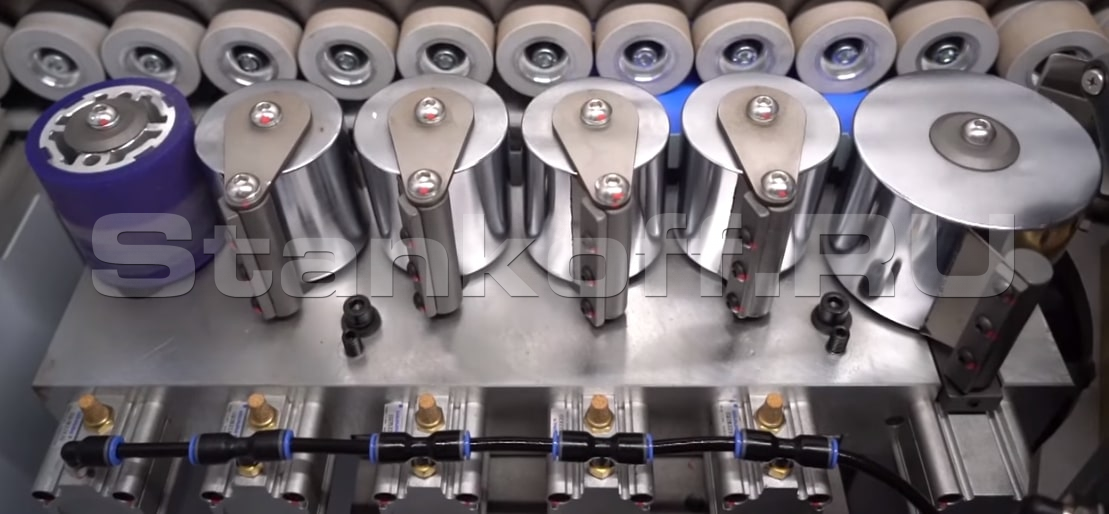

ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и пятью дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку.С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.
Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

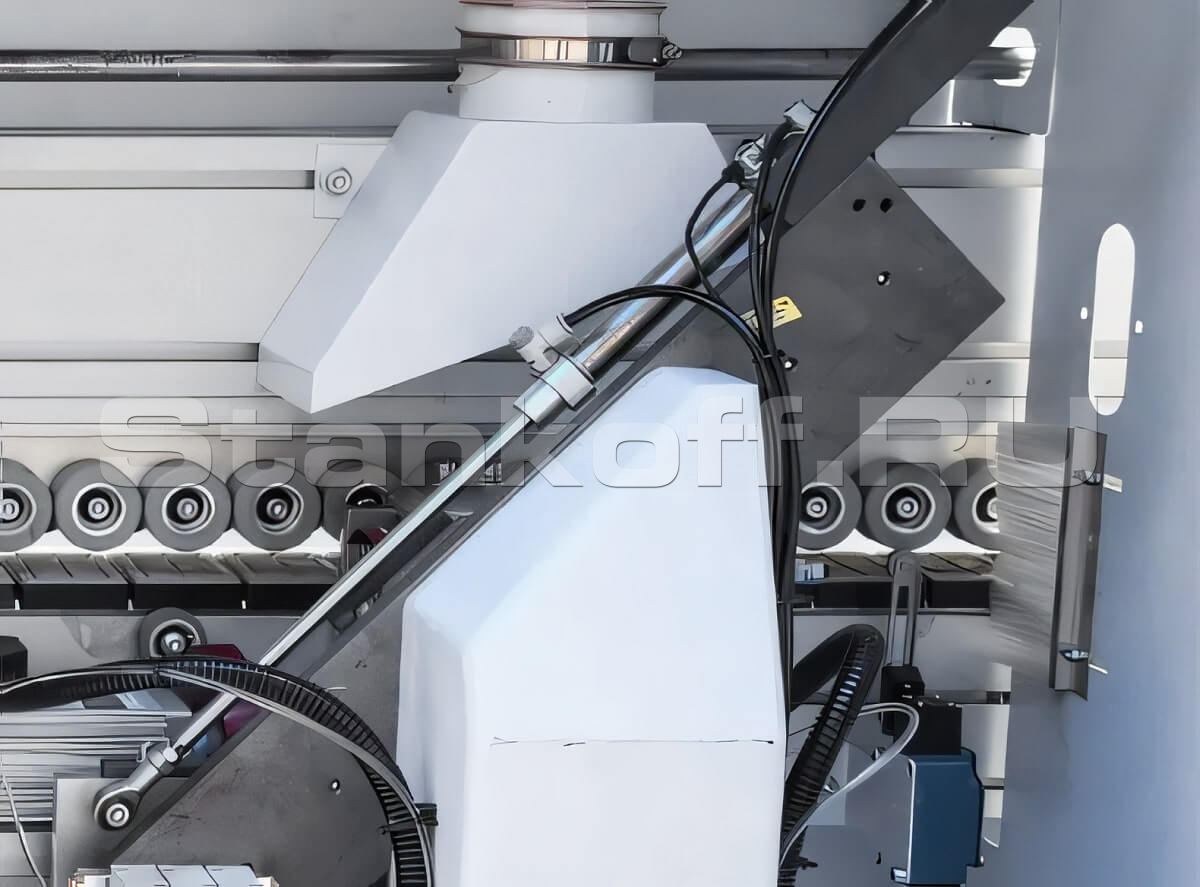

ТОРЦОВОЧНЫЙ УЗЕЛ
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
ОБСЛУЖИВАНИЕ
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

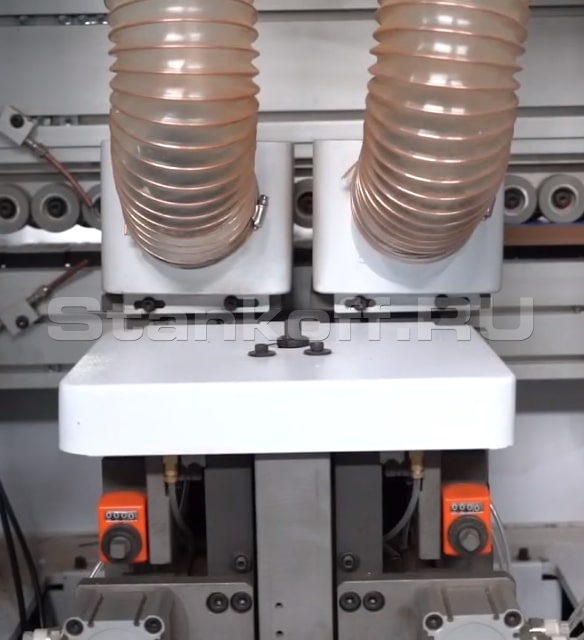

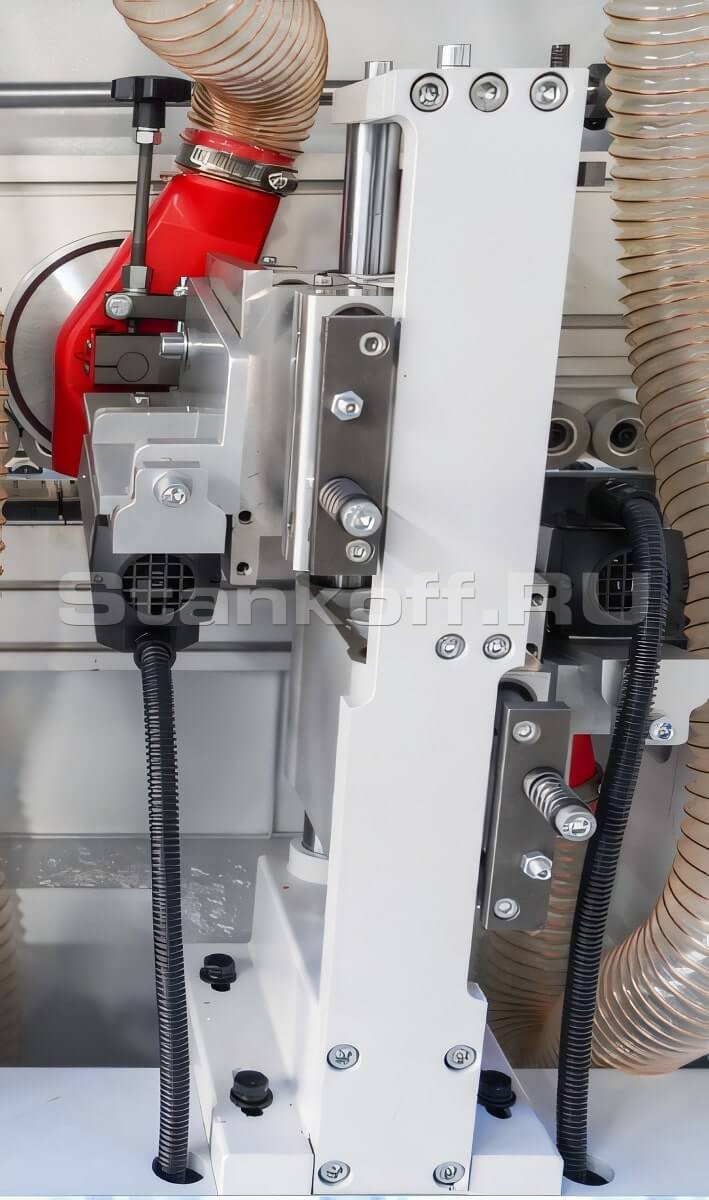

I УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧЕРНОВОЙ)
Служит для предварительного (ЧЕРНОВОГО) фрезерования верхних и нижних свесов заготовки.Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.

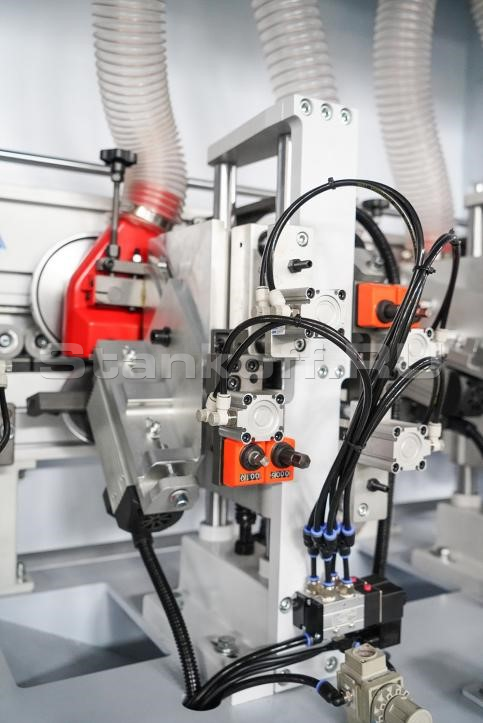

II УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧИСТОВОЙ)
Служит для финишного (ЧИСТОВОЙ) фрезерования верхних и нижних свесов заготовки.Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.

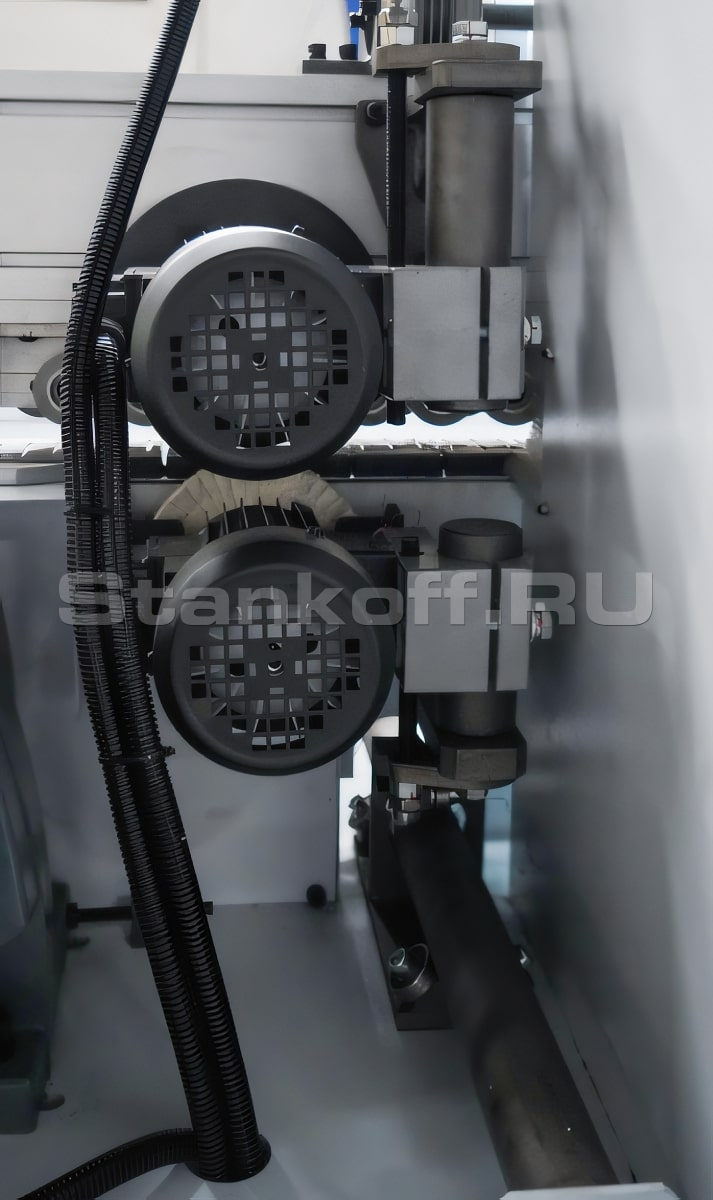

ДВУХМОТОРНЫЙ УЗЕЛ ОБКАТКИ УГЛОВ
Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид.
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

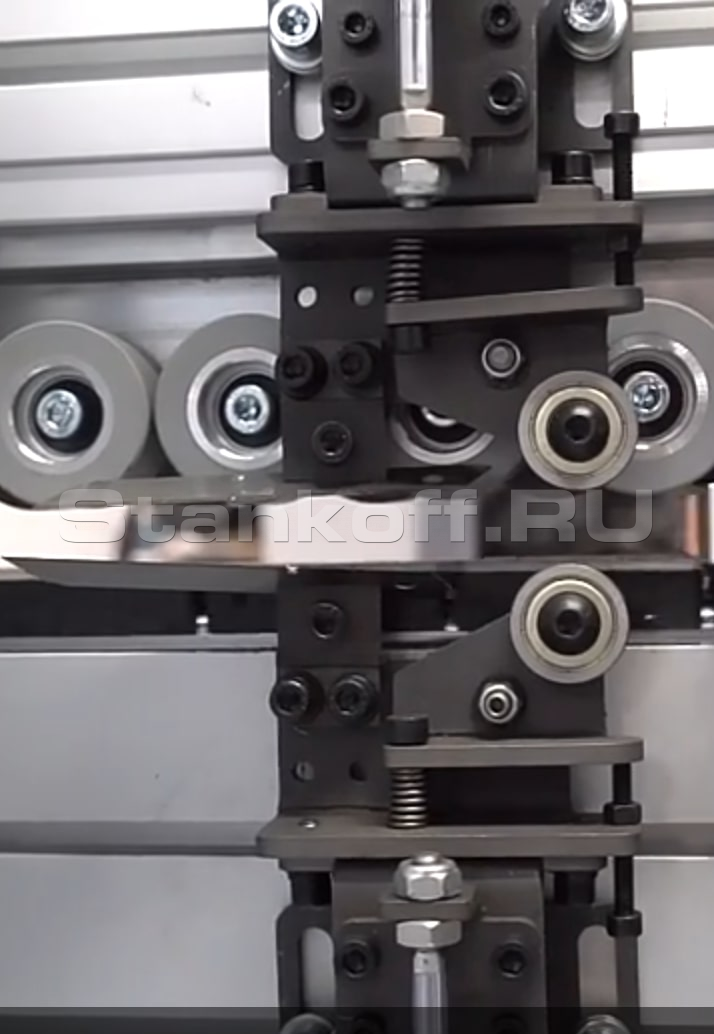

УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения.С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

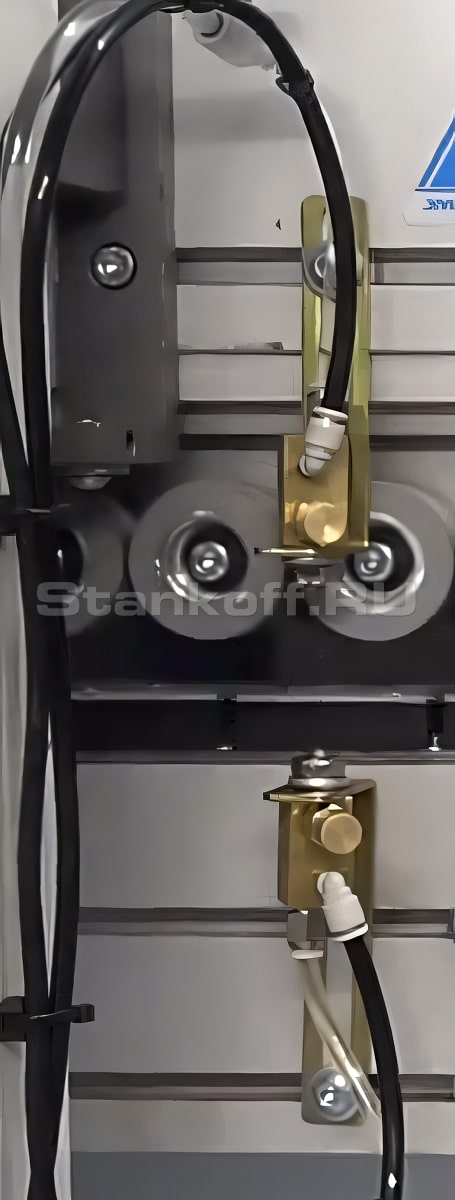

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ
2 форсунки одновременно наносят жидкость сверху и снизу заготовки.Регулировка подачи необходимого количества жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.
ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
МОТОР-РЕДУКТОР 2,2 КВТ
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Выполнены в соответствии стандартам СЕ.| Толщина кромочного материала, мм | 0,4 - 3 |
| Мин/макс толщина детали, мм | 10 - 60 |
| Размеры обрабатываемой панели, мм | 120 x 80 |
| Скорость подачи, м/мин | 15 - 23 |
| Давление воздуха, атм. | 6 - 8 |
| Общая мощность, кВт | 17 |
| Рабочее напряжение, В | 380 |
| Длина, мм | 7000 |
| Ширина, мм | 750 |
| Высота, мм | 1600 |
| Вес, кг | 2850 |
