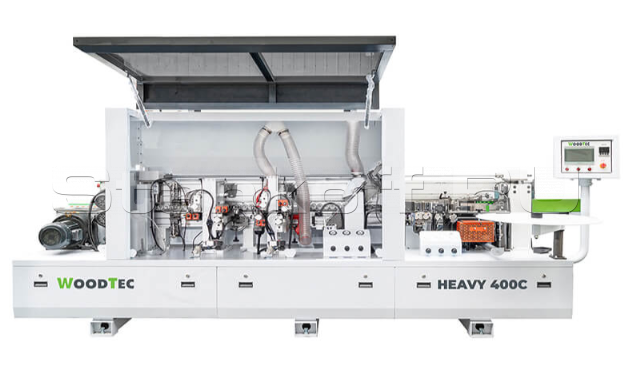

Станок для облицовывания кромок мебельных деталей WoodTec HEAVY 400C
Реклама Рекомендуем предложения
Детальное описание
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Схемы обработки
![wFO391taoi.png](https://www.prostanki.com/img/upload/VDpHW4eNBZB4RM_4604204506.png)
![x3N7aXxBsf.png](https://www.prostanki.com/img/upload/cdvSTsu7pv6Atb_2780244811.png)
![HZWsw7iS3s.png](https://www.prostanki.com/img/upload/wQngIcXdrZCQvl_8089217662.png)
![mWOylOZUpm.png](https://www.prostanki.com/img/upload/ID2bz63ct28MYy_9454049876.png)
![fIVcbgZ0Cu.png](https://www.prostanki.com/img/upload/GIO1YkyF9Rsmjj_2683903354.png)
![iPlalKmJSs.png](https://www.prostanki.com/img/upload/TKkQe4RRsmjPjm_8569875282.png)
![yxWtsYmocW.png](https://www.prostanki.com/img/upload/kAJlQMW3XhzdiW_2004950884.png)
![OhlUJFErek.png](https://www.prostanki.com/img/upload/Ujtysl38OMSHFv_5251109468.png)
Отличительные особенности
- Увеличенная скорость подачи до 23 м/мин;
- Лампа-излучатель;
- Пневмо-перенастройка на 2 вида кромки;
- Радиусная и плоская цикли;
- Узел очищающей жидкости.
Конструктивные особенности
![ПАНЕЛЬ УПРАВЛЕНИЯ](https://www.prostanki.com/img/upload/H6FocUyxvDtY8b_6719721068.png)
ПАНЕЛЬ УПРАВЛЕНИЯ
Управление осуществляется с помощью пульта с монитором Touch Screen.Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.
![БЛОКИРОВКА ПОДАЧИ](https://www.prostanki.com/img/upload/b6NCIIqIZQPvmE_1735558176.png)
БЛОКИРОВКА ПОДАЧИ
Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками.Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.
![ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА](https://www.prostanki.com/img/upload/mDtX6WJX5Rqloz_6201288499.png)
ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА
Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.Особо актуальна в холодный период времени.
![КЛЕЕНАНОСЯЩИЙ УЗЕЛ](https://www.prostanki.com/img/upload/oXcPXEpHZN3AzY_4494152461.png)

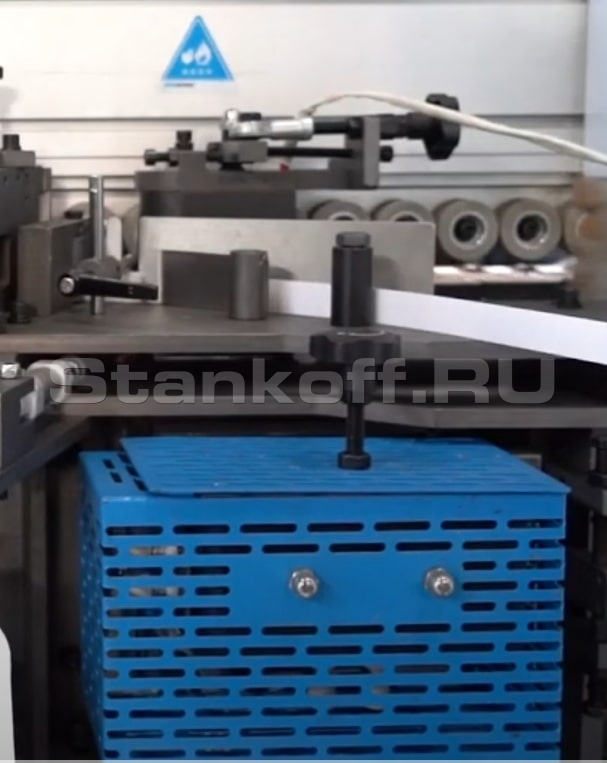

КЛЕЕНАНОСЯЩИЙ УЗЕЛ
Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли.Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.
![ЗОНА ПРИЖИМА](https://www.prostanki.com/img/upload/4XXs5VSYvJj3GU_2618214426.png)

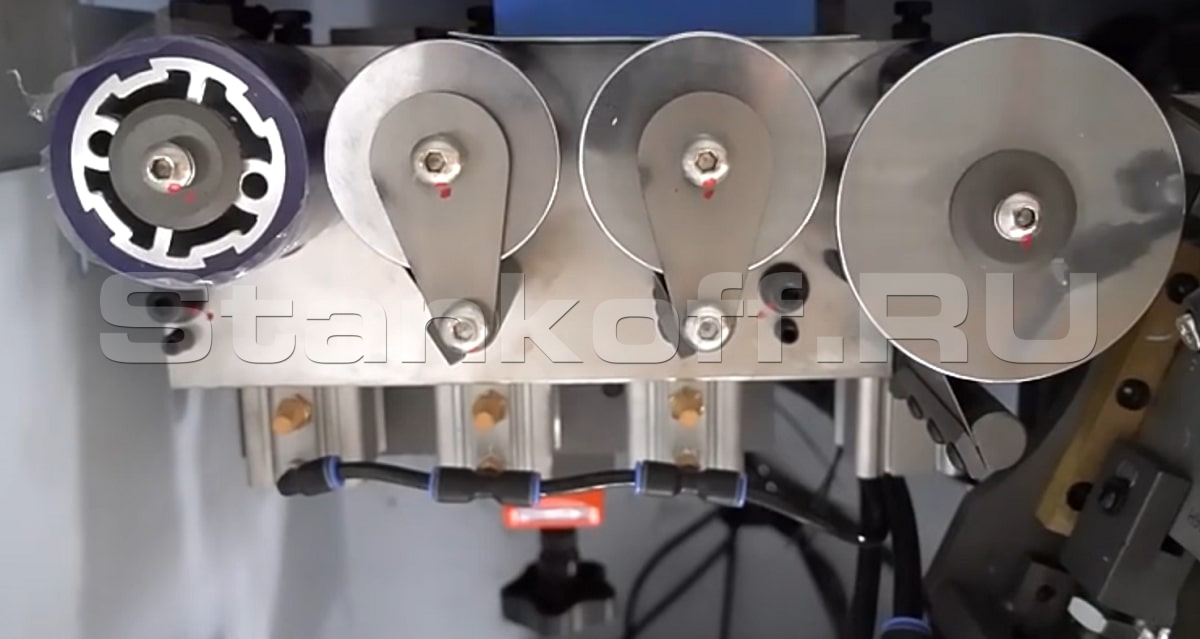

ЗОНА ПРИЖИМА
Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.
![ОБСЛУЖИВАНИЕ](https://www.prostanki.com/img/upload/tm50NDpQjx9J6B_5945992041.png)
ОБСЛУЖИВАНИЕ
Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.![ТОРЦОВОЧНЫЙ УЗЕЛ](https://www.prostanki.com/img/upload/OSigo7vbPQUcDt_2025739465.png)
ТОРЦОВОЧНЫЙ УЗЕЛ
Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.![ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ](https://www.prostanki.com/img/upload/ubkFfxRo8NqBa5_8888202631.png)

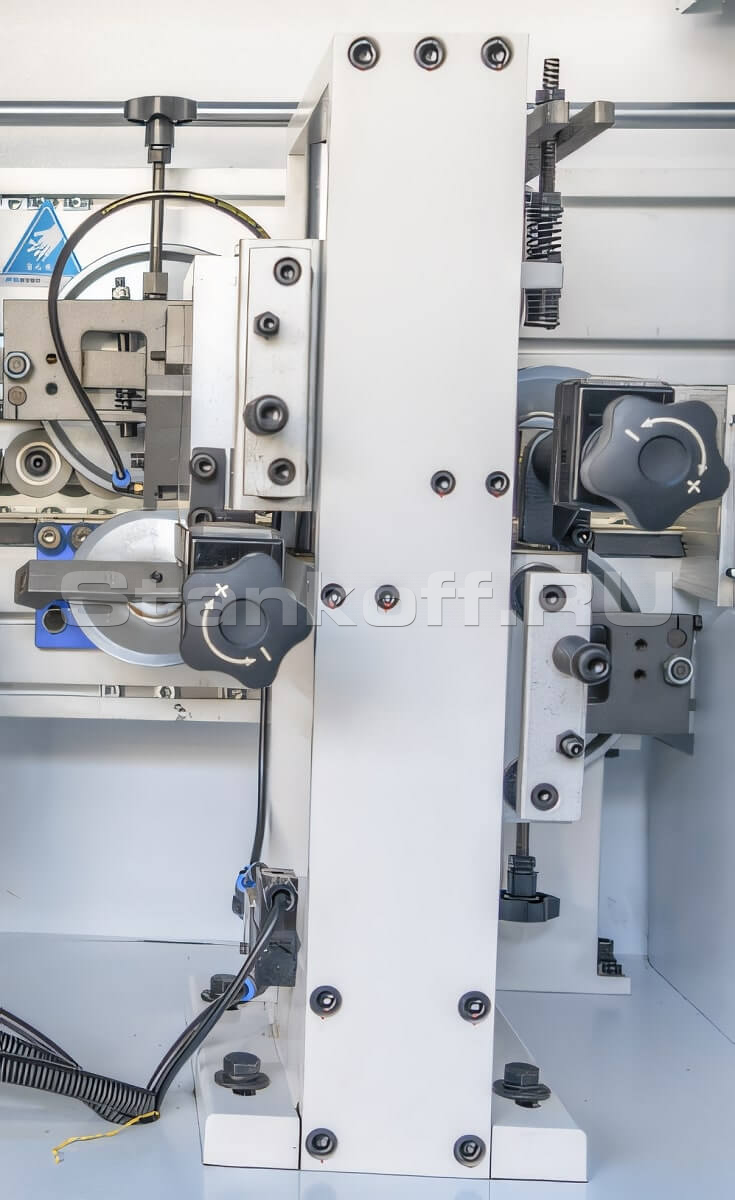

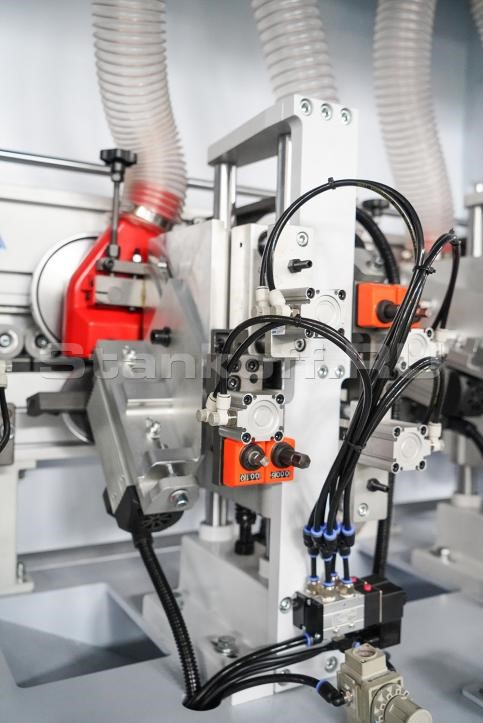

ЧИСТОВОЙ ФРЕЗЕРНЫЙ УЗЕЛ
Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
Экономия времени на перенастройку.
![УЗЕЛ РАДИУСНОЙ ЦИКЛИ](https://www.prostanki.com/img/upload/udE7xfnhyuX24n_3367205703.png)
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Автоматическая отвод узла.Экономия времени на перенастройку.
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
![УЗЕЛ ПЛОСКОЙ ЦИКЛИ](https://www.prostanki.com/img/upload/cFHb7oRCHm9Mxo_1577337098.png)

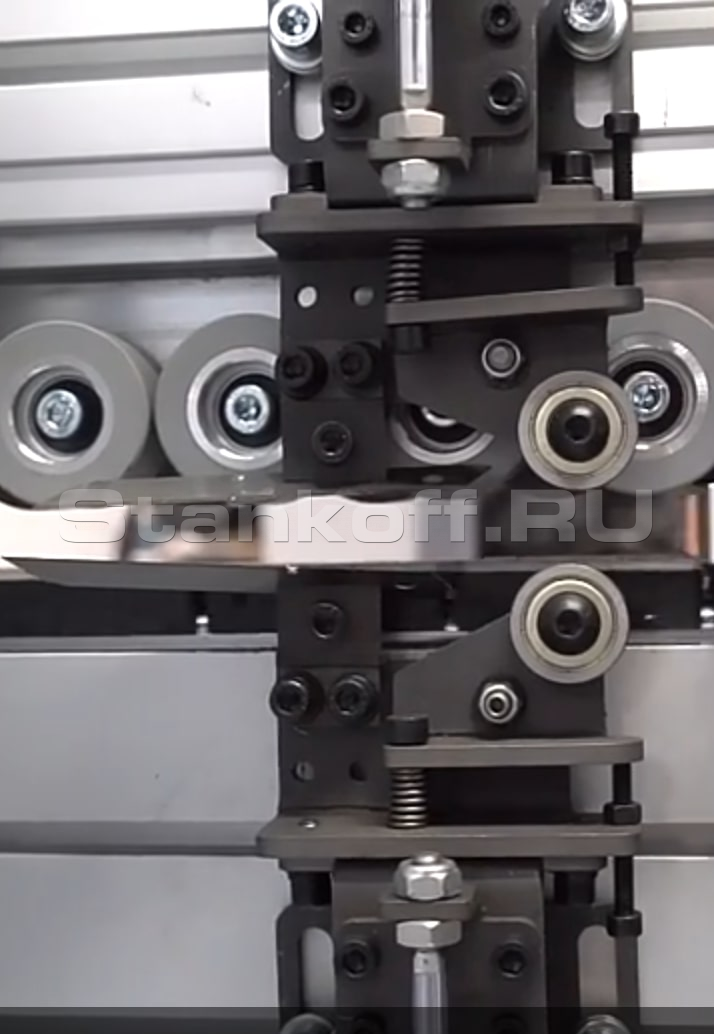

УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Предназначен для удаления остатков клея с клеевого соединения.С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
![ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ](https://www.prostanki.com/img/upload/4IX9iIL59b3toJ_482725506.png)

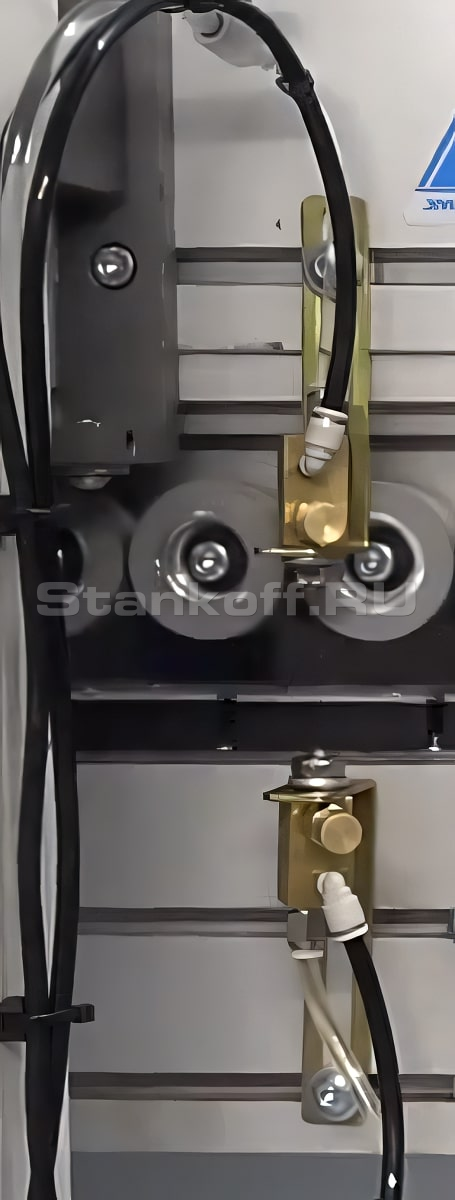

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ
2 форсунки одновременно наносят жидкость сверху и снизу заготовки.Регулировка подачи необходимого количества жидкости.
Улучшает качество обработанной детали и обладает антистатическим эффектом.
![ПОЛИРОВАЛЬНЫЙ УЗЕЛ](https://www.prostanki.com/img/upload/OHTE2MUlITSJEu_8768526531.png)

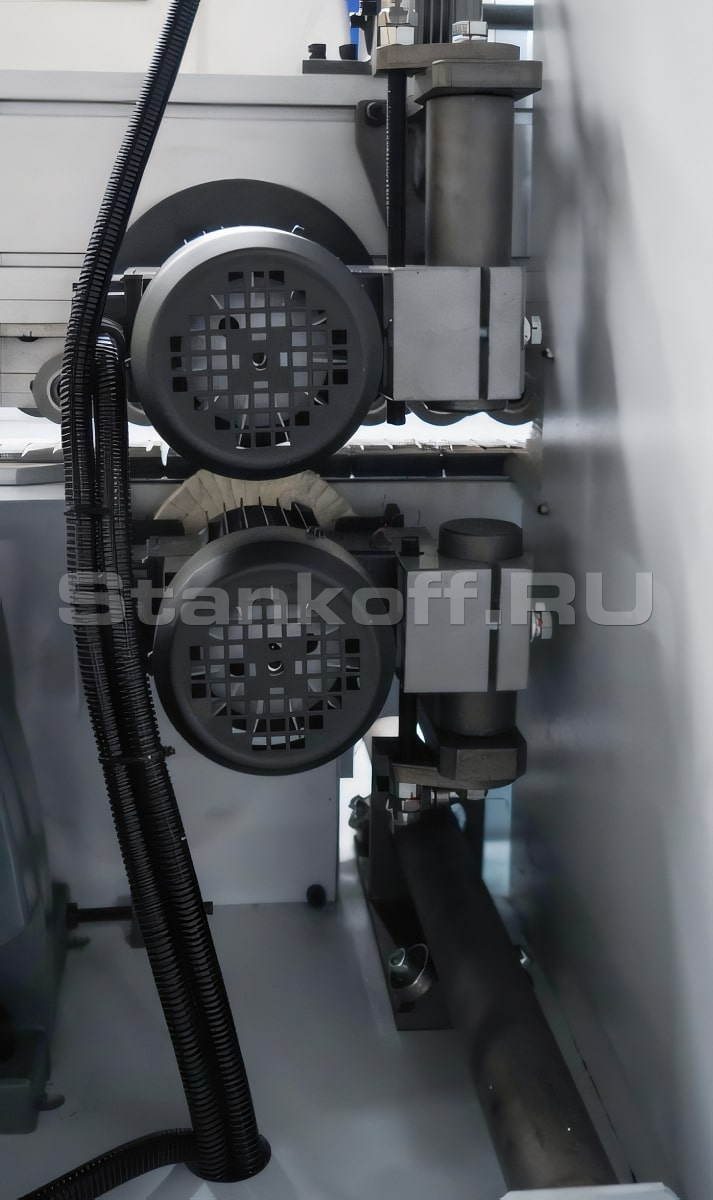

ПОЛИРОВАЛЬНЫЙ УЗЕЛ
Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.
![ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ](https://www.prostanki.com/img/upload/dCjZWeCYPa3fm3_242768484.png)
ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
Выполнены в соответствии стандартам СЕ.Толщина кромочного материала, мм | 0,4 - 3 |
Мин/макс толщина детали, мм | 10 - 60 |
Размеры обрабатываемой панели, мм | 120 x 80 |
Скорость подачи, м/мин | 15 - 23 |
Давление воздуха, атм. | 6 - 8 |
Общая мощность, кВт | 9,5 |
Рабочее напряжение, В | 380 |
Длина, мм | 4200 |
Ширина, мм | 750 |
Высота, мм | 1600 |
Вес, кг | 1450 |
