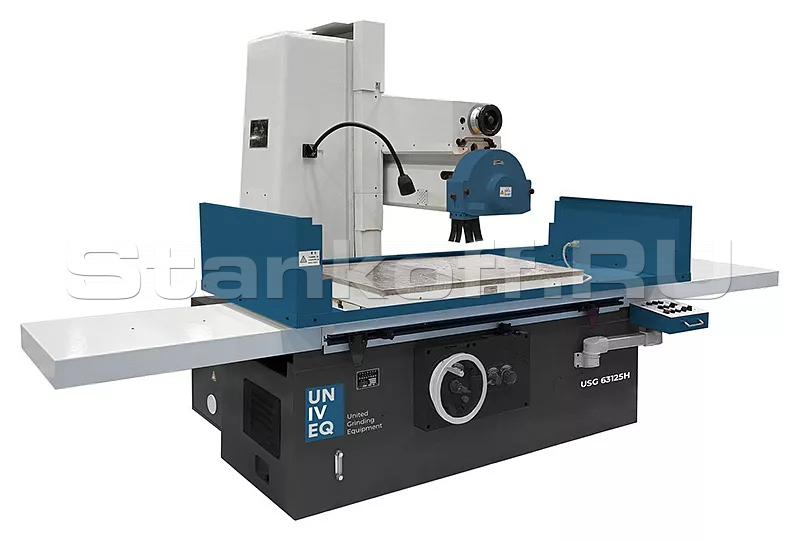

Плоскошлифовальный станок UNIVEQ USG 63125H

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Плоскошлифовальный станок UNIVEQ USG 63125H Подробное описание и цена >>>

Плоскошлифовальный станок UNIVEQ USG 2063H Подробное описание и цена >>>

Бесцентрово-шлифовальные станки UNIVEQ UCG-3015 NC Подробное описание и цена >>>

Детальное описание

Плоскошлифовальный станок USG 63125H обладает рабочей поверхностью 630 x 1250 мм, предназначен для деталей до 630 x 1250 x 400 мм, не имеет ЧПУ, с частотой вращения шпинделя 1440 об/мин и мощностью 9 кВт. Максимальная нагрузка на стол 815 кг, вес станка - 6000 кг.

Область применения

Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

Инструментальное производство

Приборостроение

Аэрокосмическая промышленность

Схемы обработки

Конструктивные особенности

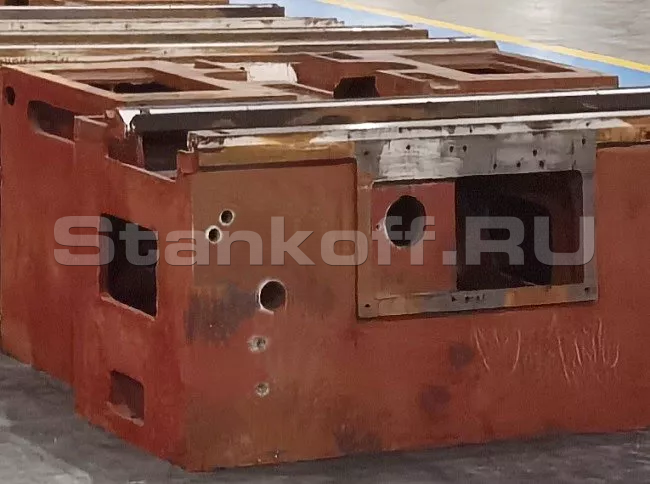

Чугунная массивная литая станина

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.
Благодаря высокой массе станка не требуется специальный фундамент для его установки.
Масса станка более 3 тонн (3500 кг).

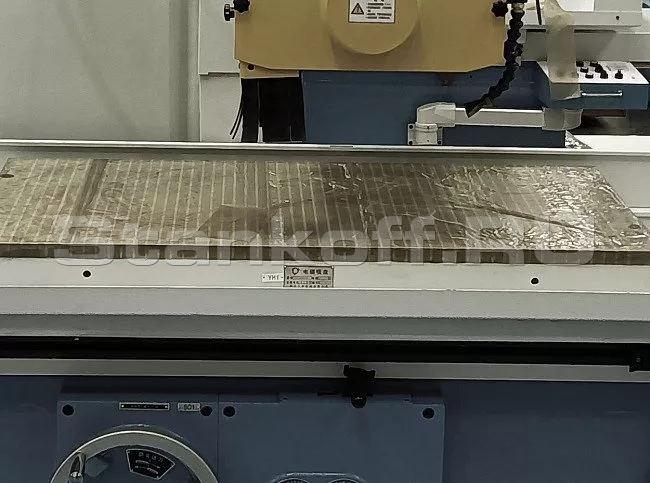

Магнитная плита

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода.
Одна (задняя) направляющая V-образная, другая (передняя) плоская.
Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

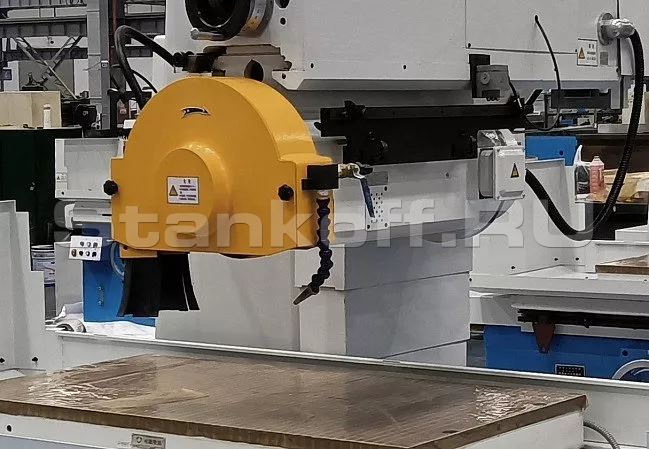

Колонна шлифовального узла

Изготовлена из высококачественного чугуна.
Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.
Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.
Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

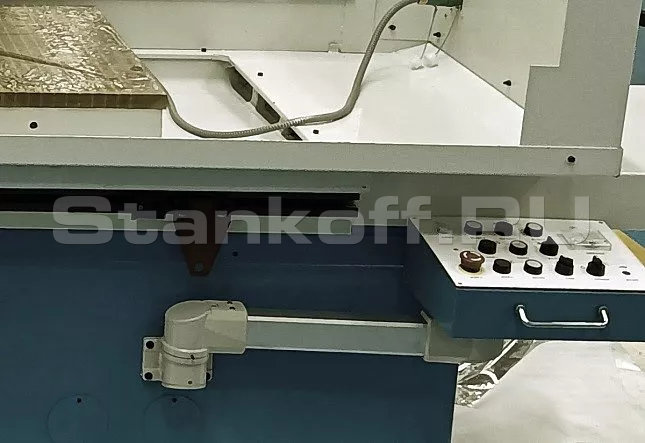

Панель управления

Находится на подвижном блоке, расположенном на поворотном кронштейне, что делает процесс управления станком более удобным, так как позволяет настроить необходимое положение пульта под определенным углом.

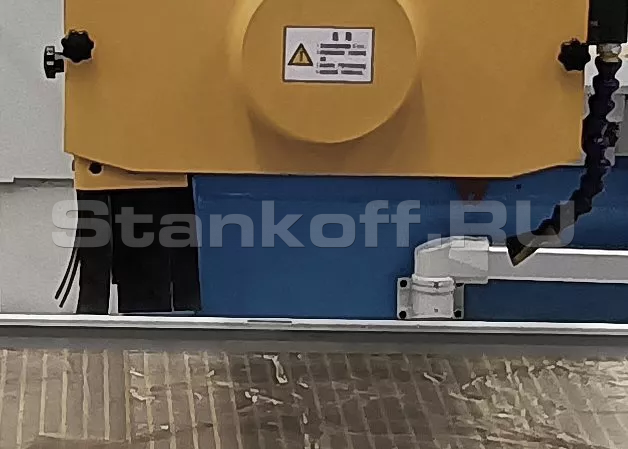

Система подачи охлаждающей жидкости

Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.
Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

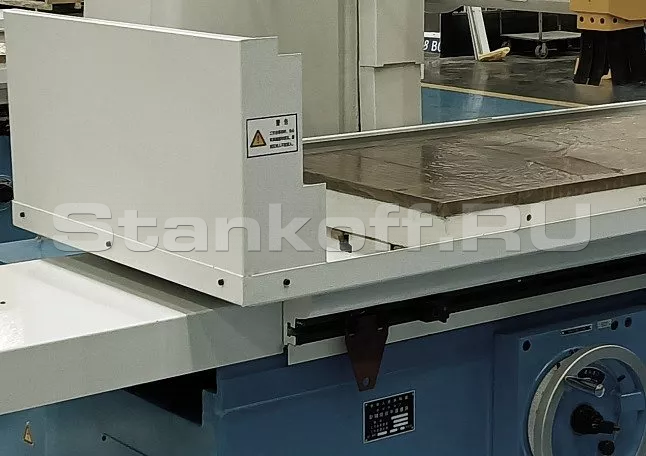

Защитные кожухи

Расположенные слева и справа от рабочего стола, обеспечивают:

– Безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
– Чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ);
– Снижение затрат времени на обслуживание станка.

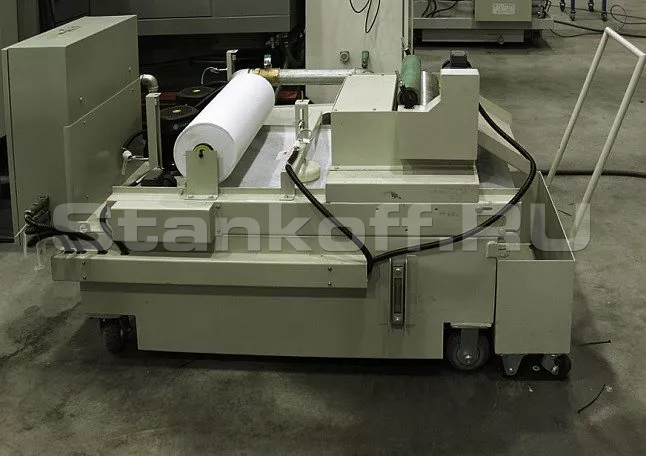

Бак для СОЖ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Стандартная комплектация

Электромагнитная плита - 1 шт;
Шлифовальный круг - 1 шт;
Приспособления для правки шлифовального круга - 1 шт;
Фланец для шлифовального круга - 1 шт;
Оправка для балансировочного устройства - 1 шт;
Балансировочное устройство - 1 шт;
Комбинированная система фильтрации СОЖ (магнитный + бумажный фильтр) - 1 шт;
Опоры для выставления станка по уровню - 5 шт;
Стандартный набор инструмента для обслуживания станка - 1 комплект;
Инструкция по эксплуатации на русском языке - 1 комплект.

Перемещение по осям

Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось X - автоматическое при помощи гидравлического привода).
Горизонтальное поперечное перемещение суппорта шлифовального узла (ось Z - автоматическое при помощи электропривода).
Вертикальное быстрое перемещение суппорта шлифовального узла (ось Y - автоматическое при помощи электропривода). Точное перемещение по оси Y при помощи маховика и передачи винт-гайка.

Отличительные особенности станка UNIVEQ USG 63125H

Продольная подача стола и поперечное перемещение шлифовального узла - бесступенчатые с гидравлическим приводом;
Вертикальная подача шлифовальной головы - ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность;
На поверхность направляющих рабочего стола нанесено специальное полимерное покрытие, что увеличивает их износостойкость и уменьшает энергопотребление станка за счет малого коэффициента трения;
Направляющие поперечного перемещения шлифовальной головы так же покрыты политетрафторэтиленовым покрытием, что обеспечивает высокую чувствительность перемещений.

Размер рабочей поверхности стола, мм	630 x 1250
Макс. размер шлифуемой детали, мм	630 х 1250 х 400
Продольное перемещение стола (гидравлика), мм	1350
Скорость перемещения стола (бесступенчатое регулирование), м/мин	3 - 25
T-образные пазы (Количество х Ширина), мм	3 х 22
Нагрузка на стол, кг	815
Расстояние от оси шпинделя до поверхности рабочего стола, мм	600
Непрерывная подача (бесступенчатая регулировка), м/мин	0,5 - 3
Ускоренное перемещение, мм/мин	≥ 500
Частота вращения шпинделя, об/мин	1440
Размер шлифовального круга (D x d x B), мм	400 х 203 х 50
Мощность электродвигателя шлифовального круга, кВт	9
Наличие ЧПУ	нет
Параллельность, мм	0,008 (на 300 мм)
Шероховатость, µм	Ra 0,63
Вес нетто, кг	6000
