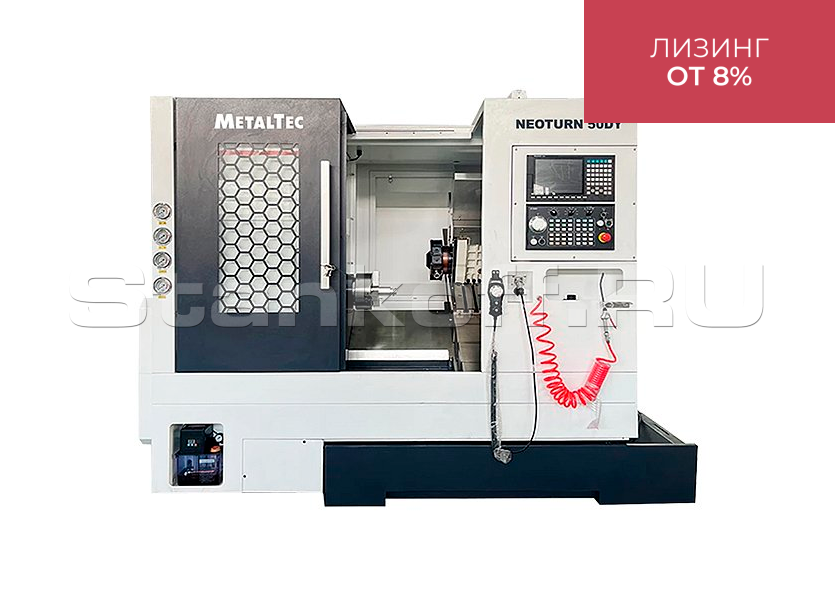

Токарный автомат с ЧПУ MetalTec Neo Turn 50DY
+7 (995) 888-07-13
Детальное описание
4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
Конструктивные особенности

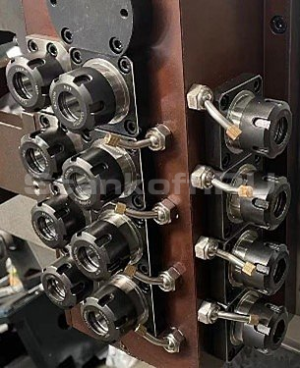

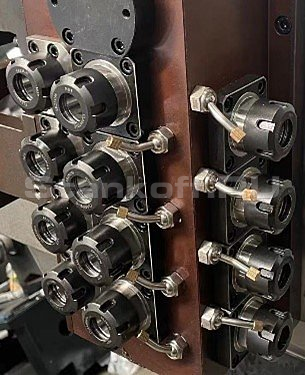

ОСЕВЫЕ ИНСТРУМЕНТЫ
Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

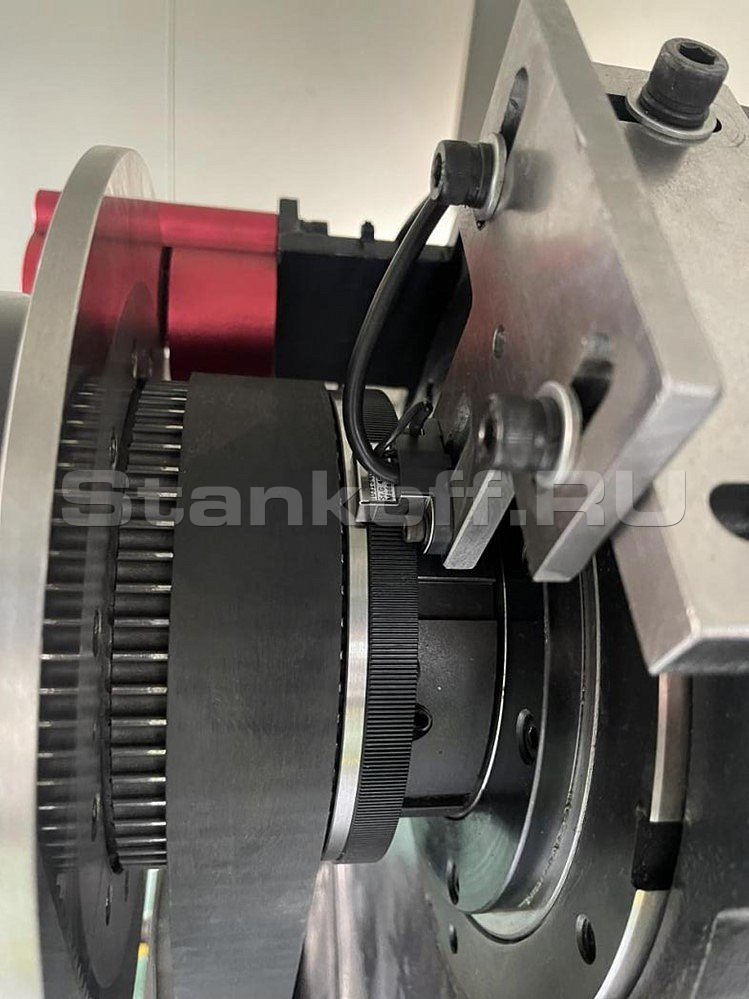

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
Комплектации станка
- Патрон;
- Приводной с осью Y;
- Syntec 22TB;
- 8-позиционная голова 20х20;
- Подготовка под барфидер;
- Деталеуловитель;
- Конвейер.
| Расстояние над станиной, мм | 510 |
| Макс. диаметр вращения, мм | 180 |
| Диаметр отверстия патрона, мм | 56 |
| Проходное отверстие шпинделя, мм | 46 |
| Скорость вращения шпинделя, об/мин | 5000 |
| Мощность главного двигателя, кВт | 7,5 / 11 |
| Торец шпинделя | A2-5 |
| Ход по оси X, мм | 1100 |
| Ход по оси Z, мм | 500 |
| Скорость перемещения по осям X, Z, м/мин | 24 |
| Скорость перемещения по оси Y, м/мин | 15 |
| Зажимная система | 3-х кулачковый патрон |
| Диаметр патрона, дюймов | 8 / 6 |
| Крутящий момент по оси X, Нм | 11 |
| Крутящий момент по оси Z, Нм | 11 |
| Модель направляющей по оси Х | CGH35CA2R |
| Модель направляющей по оси Z | CGH35CA2R |
| ШВП по осям X / Z | 3210 / 3210 |
| Количество инструмента в резцедержателе, шт. | 8 |
| Скорость вращения приводного инструмента, об/мин | 4000 |
| Мощность приводного инструмента, кВт | 2,3 |
| Размер инструмента, мм | 20 X 20 / 32 |
| Цанга | ER25 |
| Напряжение насоса СОЖ, В | 380 / 250 |
| Параметры точности | |
| Периодическое осевое перемещение шпинделя, мм | ≤ 0,005 |
| Конус радиального биения шпинделя, мм | ≤ 0,005 |
| Повторяемость по X и Z, мм | ≤ 0,005 |
| Точность позиционирования по X и Z, мм | ≤ 0,01 |
| Постоянство диаметра обрабатываемой детали, мм | ≤ 0,01 / 150 |
| Плоскостность обрабатываемой заготовки, мм | ≤ 0,01 / 200 |
| Округлость обрабатываемой заготовки, мм | ≤ 0,005 / 75 |
| Шероховатость поверхности, мм | ≤ Ra1.4μm |
| Точность обработки | IT6 |
| Повторяющаяся точность позиционирования по оси С, ° | ≤ 0,0027 |
| Габаритные размеры | |
| Длина, мм | 2400 |
| Ширина, мм | 1700 |
| Высота, мм | 1900 |
| Вес, кг | 2900 |
