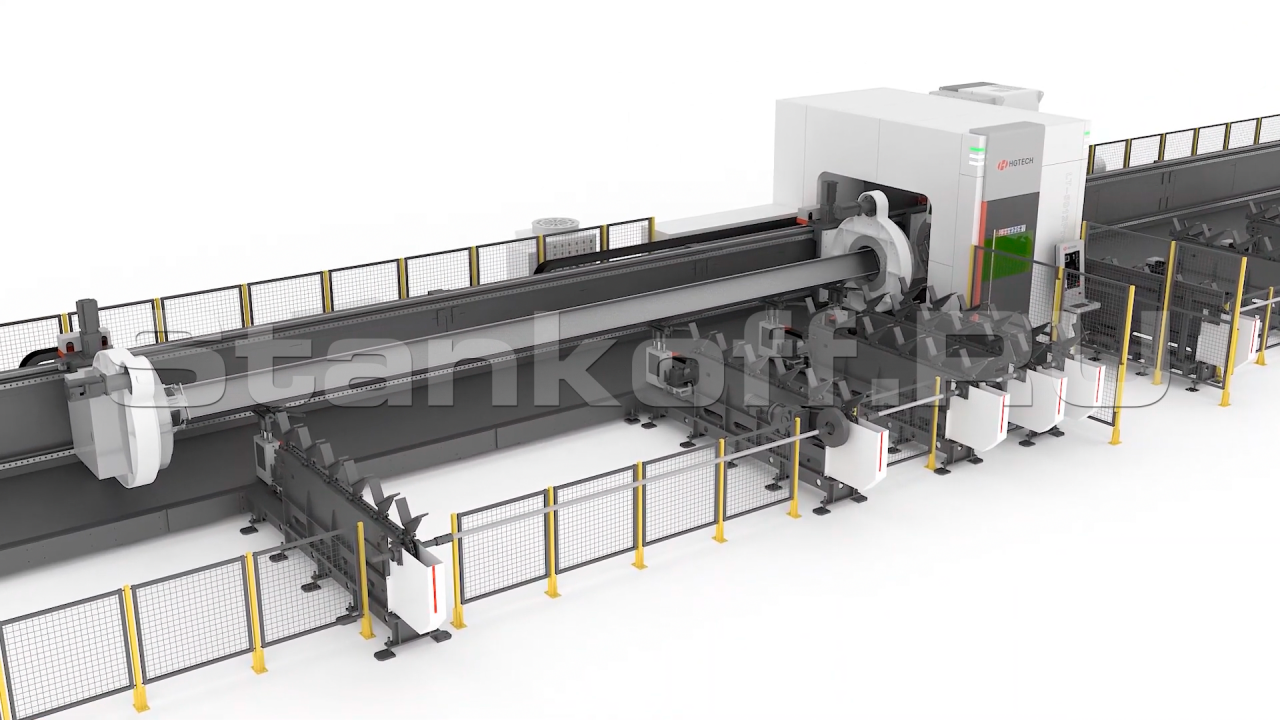

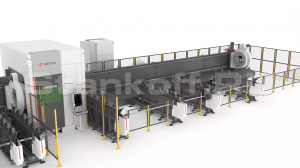

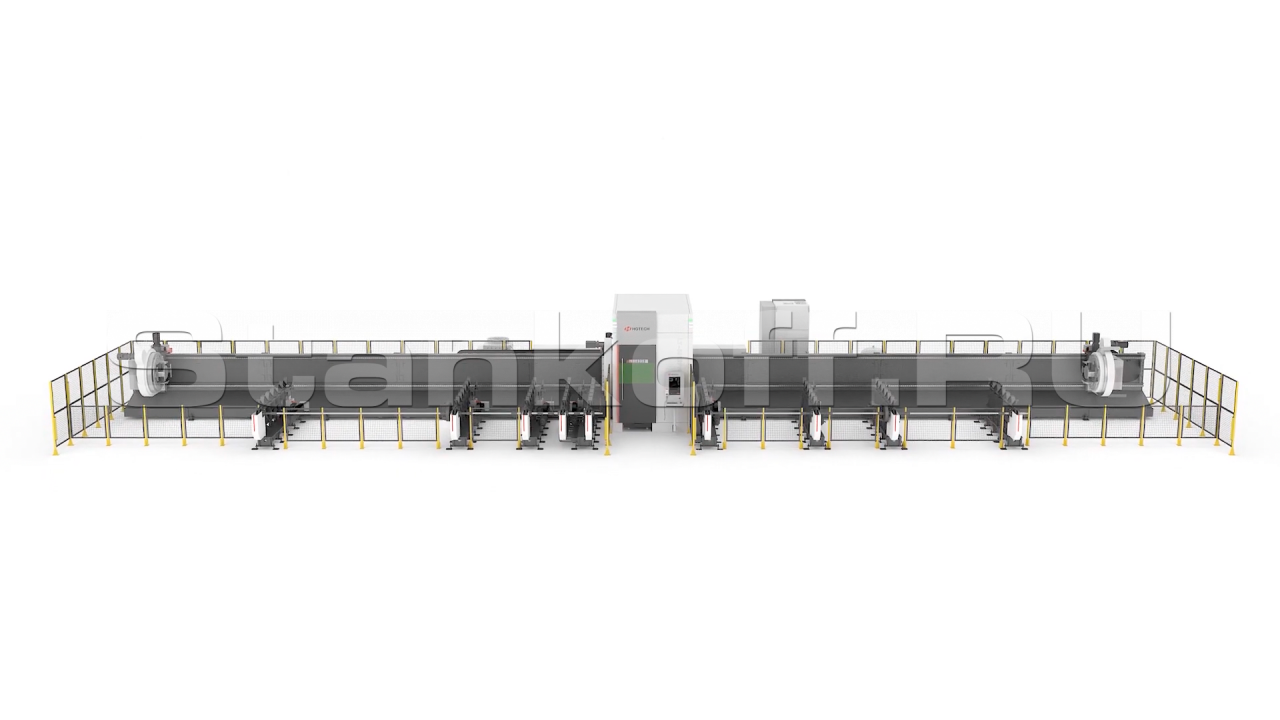

Оптоволоконный лазерный труборез с полуавтоматической системой погрузки и разгрузки труб TP1212-350/6000 Raycus 5 axis

Лазерный источник Raycus

Ведущий бренд по производству лазерных источников в Китае (№ 1); Высокая эффективность электрооптического преобразования. Длина выходного волокна может быть настроена на заказ. Разъем QBH-QD. Стабильность выходной мощности: +/- 1,5%. Длина волны: 1080+/-5 нм. Водяное охлаждение.

4-осевая лазерная голова с автофокусом RayTools GF402

Полностью замкнутый управляющий контур осей А и Н включает в себя бескорпусный двигатель и систему привода круговой решетки, объединенные в компактном корпусе и обеспечивающие высокую точность и отличную производительность.

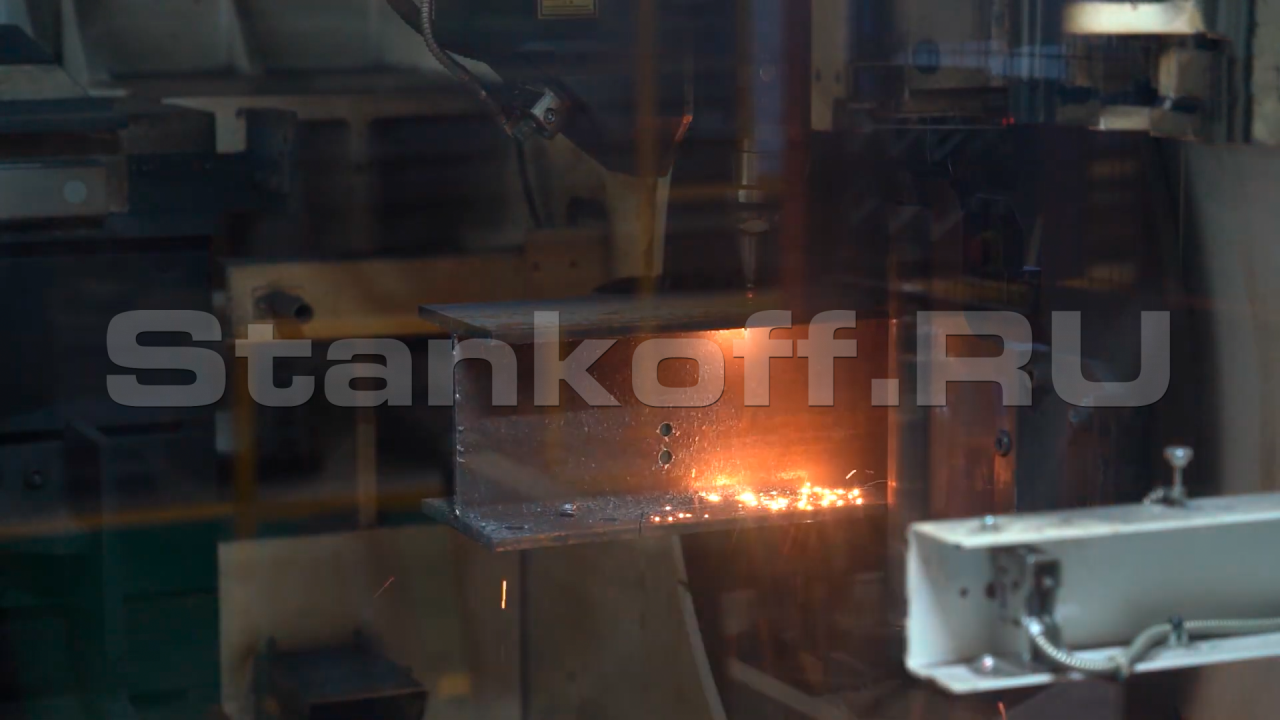

Встроенная ось H (регулировка по высоте) обеспечивает возможность боковой резки труб квадратного сечения и H-образных профилей.
Режущая головка, оснащенная четырьмя осями, что позволяет выполнять резку под углом ±45 градусов.
Автоматическая фокусировка осуществляется с помощью подвижной коллиматорной линзы, что значительно расширяет диапазон фокусировки и повышает точность процесса.
Фокусное расстояние, мм: 150
Максимальная мощность, кВт: 6 кВт
Мощность: 6 кВт
Волоконный интерфейс: QBH, QD, G5
Вес (примерно), (кг): ~18
Фокусное расстояние коллиматорной линзы: 100 мм
Световой диаметр: 35 мм

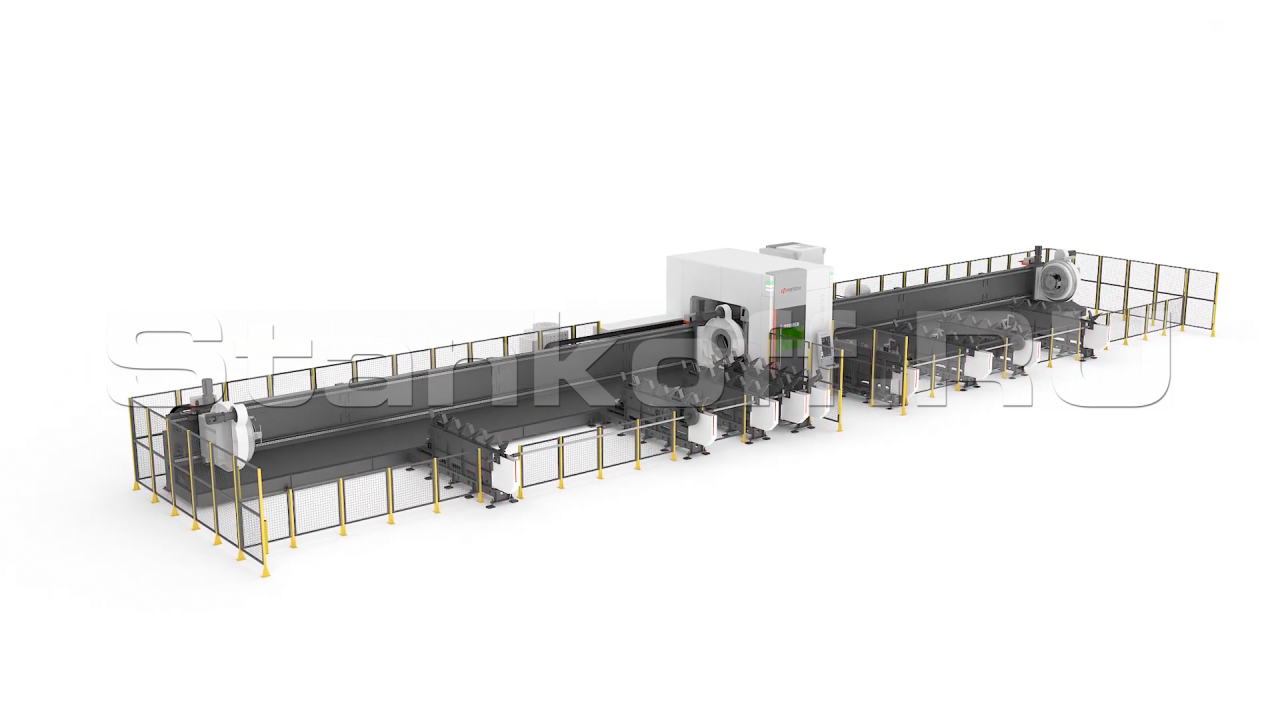

Станина из листа и труб

Станина является цельносварной и проходит отжиг для устранения внутренних напряжений. После черновой обработки перед чистовой производится вибростарение, что значительно повышает жесткость и устойчивость станка, обеспечивая при этом высокую точность обработки. Сварное основание станка с высокой жесткостью предназначено для загрузки и выгрузки длинных труб. Максимальная длина загружаемой трубы может быть доведена до 12 метров, а длина разгружаемой трубы - также до 12 метров. Станина станка обрабатывается высокоточным фрезерным станком с точностью 0,02 миллиметра. Толщина стенки составляет 45 мм.

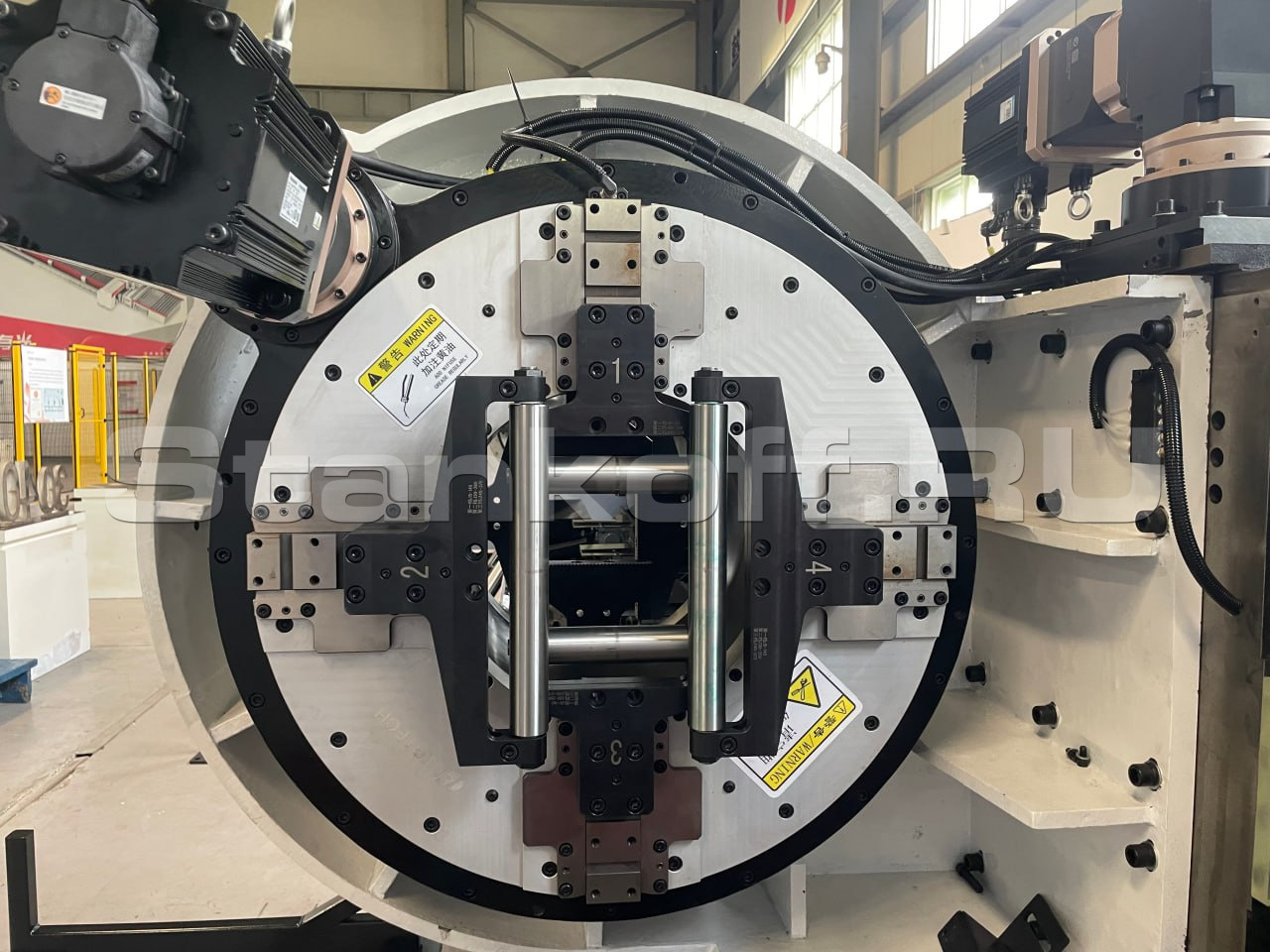

Пневматрические передний и центральный зажимные патроны

Пневматический патрон с высокой скоростью зажима, обладает отличной герметичность, которая эффективно предотвращает попадание шлака и пыли, возникающих при резке, внутрь патрона, что может повлиять на его срок службы. Полный ход зажима патрона в пределах 350 мм осуществляется без ручной настройки зажима, что делает использование простым и экономит время. Двойные ролики переднего зажима патрона обеспечивают стабильное зажимание трубы и снижают ее деформацию, что способствует достижению более высокой точности. Привод через зубчатую передачу обладает высокой нагрузочной способностью, долгим сроком службы, высокой стабильностью и низким уровнем шума (в отличие от привода с ремнем, который изнашивается быстрее и имеет ограниченную нагрузочную способность). Максимальная нагрузка на патрон составляет 600 кг.

Задний зажимной патрон

Задний патрон спроектирован с механизмами зажима и поддержки, обладает отличной герметичностью и эффективной защитой от загрязнений. Его интегральный фланец обеспечивает надежную защиту от коррозии, а опорная база патрона имеет высокую прочность и лучшую стабильность. Патрон имеет полую конструкцию, а задняя часть оснащена устройством для продувки, что позволяет удалять остатки при резке и предотвращать попадание расплавленного шлака в задний патрон, обеспечивая его долгий срок службы.

Портальная балка для оси Z

Сварной портал из листа и труб с толщиной стенки 20 мм при производстве проходит через процесс закалки в течение 24 часов. Управление перемещением оси Z позволяет избегать столкновений. Исполнение из алюминия обеспечивает легкость конструкции и высокое ускорение 1,5G по оси X.

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Серводвигатели Panasonic

Серводвигатель Panasonic обеспечивает высокую точность, высокую скорость и надежную производительность, а также характеризуется высокой адаптивностью и стабильностью. Сокращенное время динамической реакции двигателя обеспечивая оперативность, а низкое тепловыделение и минимальный шум делают его комфортным в использовании.

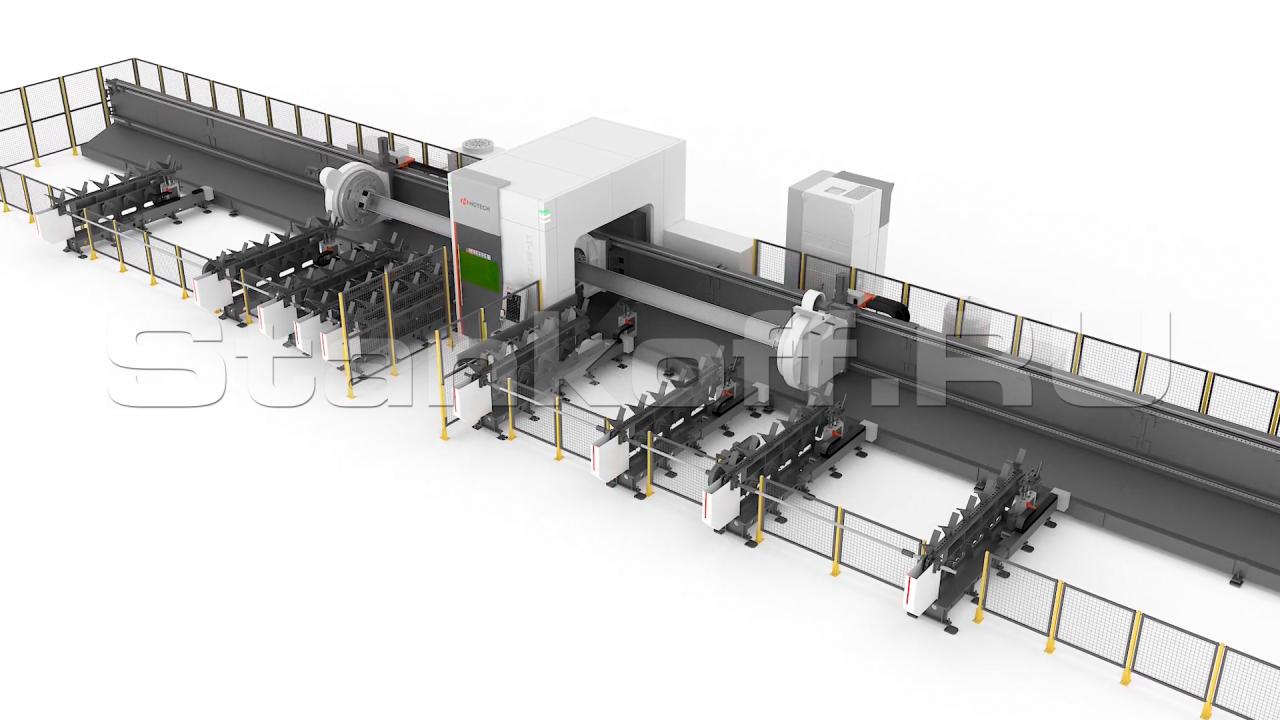

Активная система поддержки трубы

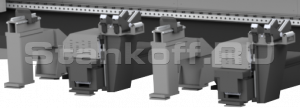

Механизм автоматической поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Автоматическая регулировка под диаметр обрабатываемых труб. В зоне разгрузки расположено 4 комплекта сервоприводных поддерживающих устройств, способных автоматический регулировать положение трубы. В зоне загрузки расположено 5 комплектов сервоприводных устройств поддержки трубы. Каждое из этих устройств оборудовано двумя серводвигателями Panasonic.

Сервостол для поддержки и автоматической выгрузки

Сервостол используется для разгрузки коротких деталей. Цилиндр управляет основной плитой, которая автоматически поворачивается с 180 градусов до 135 градусов (используется для автоматического перемещения материала после резки). Оно может не только подниматься и поворачиваться синхронно, но также автоматически переворачивать приемную плиту для разгрузки. Эта функция также может использоваться для отделения отходов, делая станок более интеллектуальным, удобным и эффективным.

Автоматическое центрирование

Автоматическое устройство для центрирования может автоматически центрировать трубу на месте, чтобы патрон мог надежно удерживать трубу.

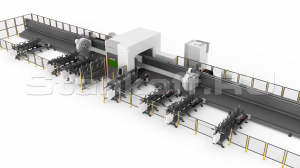

Полуавтоматическая система загрузки труб

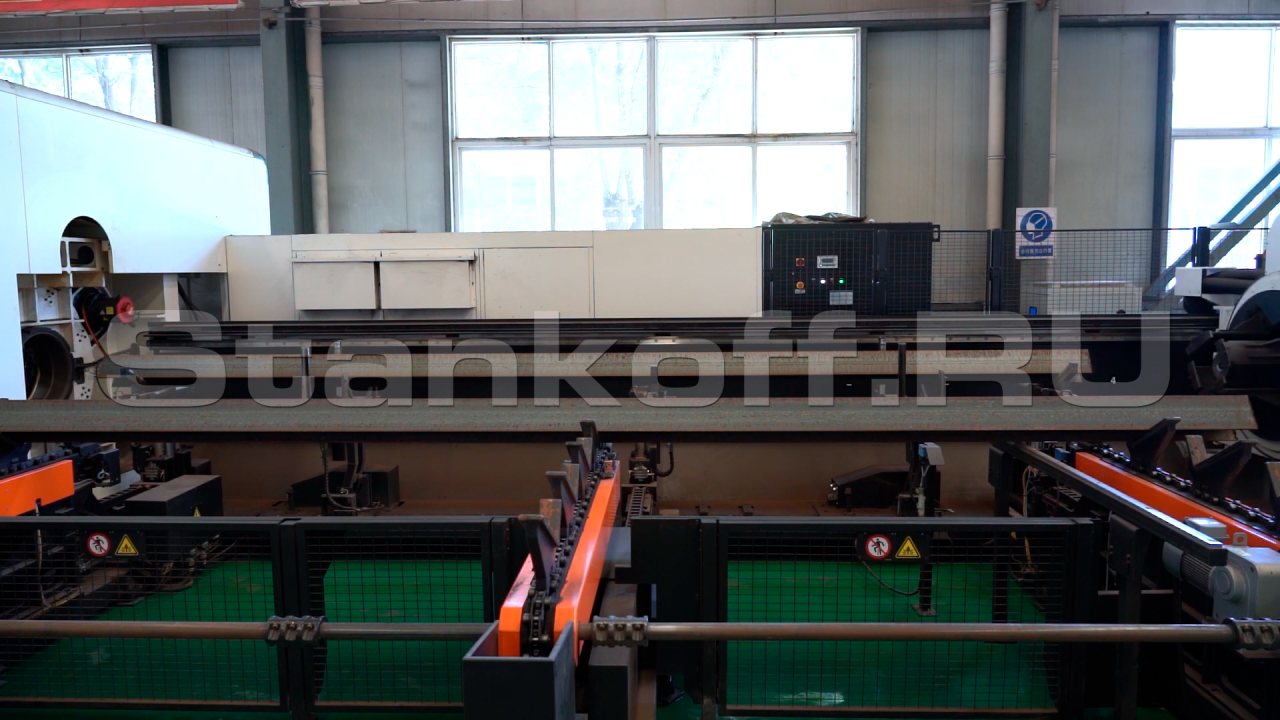

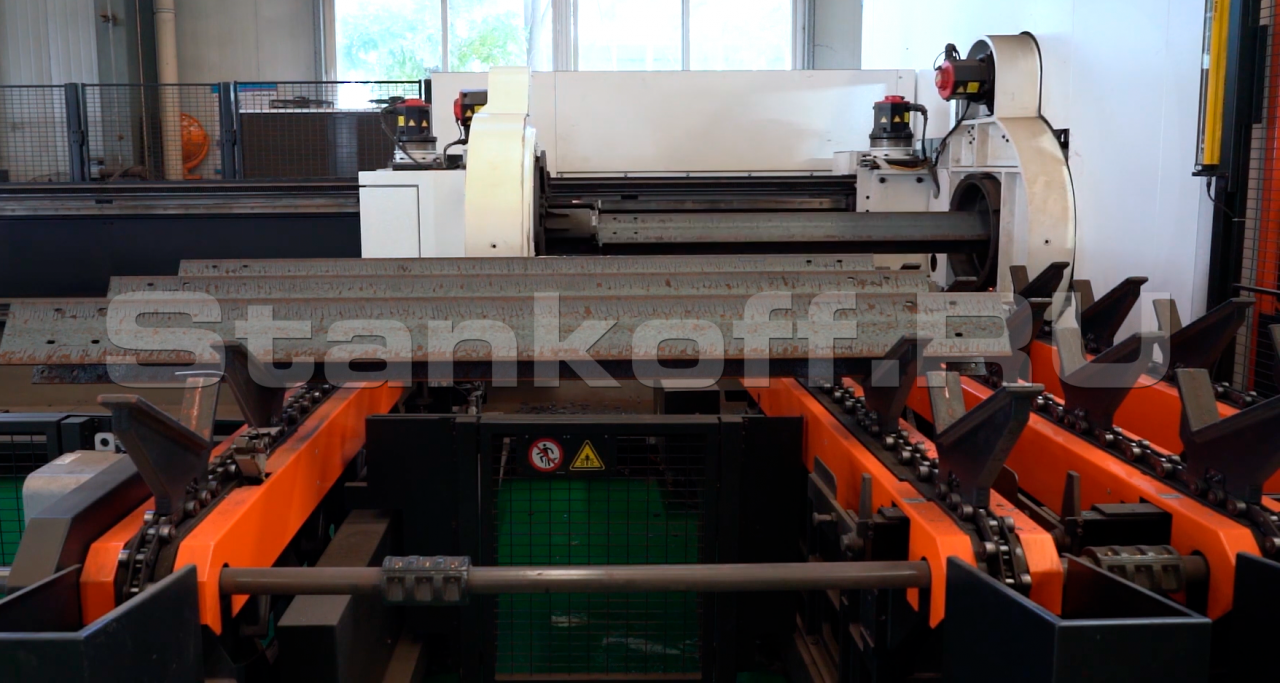

Загрузка труб осуществляется в полуавтоматическом режиме. Трубы поднимаются на загрузочную стойку, индукционный выключатель срабатывает автоматически, и загрузочная стойка автоматически подает трубы на труборез. Если деталь имеет большую длину и есть наклон, то подвесная поддержка также участвует в работе, поднимая трубу. Принимает трубы длиной от 3 до 12 метров. Вес загружаемой трубы не более 1000 кг.

Полуавтоматическая система разгрузки труб

После завершения резки, обработанные трубы зажимаются с помощью патронов и перемещаются в область выгрузки. Длина разгружаемой трубы от 920 мм до 12 000 мм. Вес разгружаемой трубы не более 1000 кг.

Система управления FSCUT 5000A

Система управления FSCUT5000A разработана для управления процессом резки труб и поддерживает стандартные трубы (прямоугольные, круглые, овальные, эллиптические, а также трубы с U-, H- и L-образными сечениями) с высокой точностью и эффективностью производства.
• Поддерживает коррекцию смещения центра трубы в производстве для повышения точности резки сквозных отверстий.
• Основана на активном управлении с использованием технологии Ethernet для более быстрого и стабильного отслеживания углов труб и резки.
• Каркас поддержки активно следит за вращающейся трубой, обеспечивая выравнивание центра трубы и улучшение качества изделия.
• Поддерживает конструкцию патрона с полым центром, что позволяет производить более длинные трубы при более коротком ходе машины.
• Поддерживает производство с использованием трех патронов для обеспечения точности и минимизации отходов.
• Поддерживает автоматический процесс загрузки/выгрузки, циклическое производство и автоматическую подачу труб.

Двойной пропорциональный клапан низкого и высокого давления SMC (Япония)

Двойной пропорциональный клапан для регулировки давления по кислороду и азоту.
Клапан низкого давления для автоматической настройки давления кислорода при помощи программного обеспечения (1шт.).
Клапан высокого давления для автоматической настройки давления азота при помощи программного обеспечения (1шт.).

Датчик низкого давления

Когда давление газа слишком низкое, датчик низкого давления срабатывает, предупреждая о низком давлении, защищая станок и предотвращая потерю заготовок труб.

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Электрошкаф

Имеется разделение сильного и слабого тока, все маркировки соответствуют международным стандартам номерации проводов, что упрощает последующее обслуживание. Используется высококачественная система кондиционирования воздуха в шкафу, обеспечивая оптимальные условия для работы всех электрических компонентов.

Водяной чиллер Hanli

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Стабилизатор Shanghai Xishun

Стабилизированный источник питания напряжения Shanghai Xishun может обеспечивать функцию стабилизации напряжения с переменным уровнем, удовлетворяя потребности в стабильном электропитании для лазерного оборудования, гарантируя безопасную и стабильную работу оборудования.

Пневматические передние и центральные патроны с квадратным отверстием

Предусмотрена возможность замены переднего и центрального патронов на патроны с квадратными отверстиями, что расширяет возможности обработки квадратных труб размером до 350 мм.
