Детальное описание

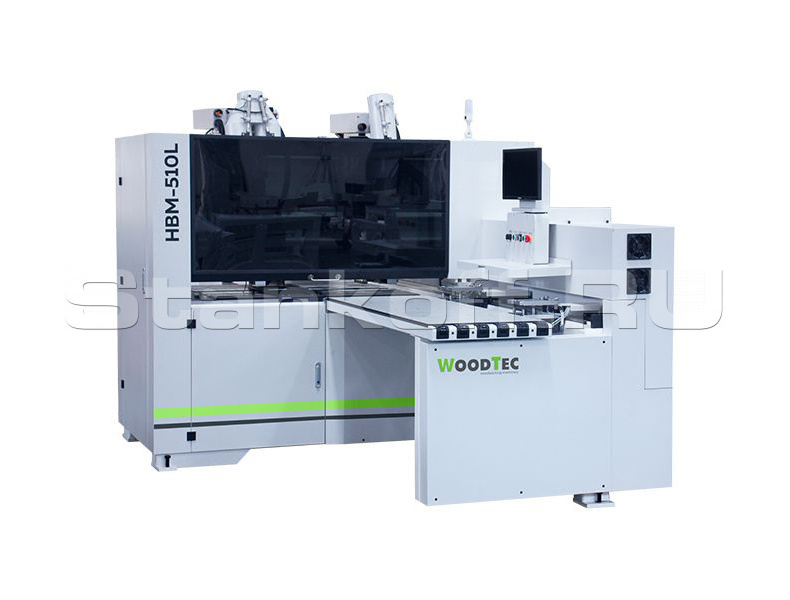

Автоматический сверлильно-присадочный станок с ЧПУ HBM 510L – надежный и производительный сверлильно-присадочный станок с ЧПУ с одной сверлильно-присадочной группой и фрезерным шпинделем, предназначенный для высокоскоростного и точного, глухого и сквозного сверления плоскостей и торцов мебельных деталей, с возможностью фрезерования паза, выборки, снятие четверти.
Сверлильно-присадочный станок с ЧПУ, с простым управлением сэкономит Ваше время и деньги. На станке установлена 1 сверлильно-присадочная группа и фрезерный шпиндель. Станок WoodTec HBM 510L не требует перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В программе могут быть выбраны сотни различных карт присадки, и станок будет работать в поточном режиме без перенастроек.
Схемы обработки
Отличительные особенности
- Простота обработки. Обработка шести поверхностей осуществляется автоматически, за одну установку заготовки;
- Мощный вертикальный прижим надежно позиционирует заготовку. Работает синхронно со сверлильным узлом;
- Дополнительная прижимная рампа, работающая вместе с цанговыми зажимами, гарантирует отсутствие смещений при сверлении и фрезеровании;
- Библиотека файлов, которая хранит необходимые карты присадки и позволяет быстро выбирать необходимую;
- Возможность работы совместно с программным обеспечением сторонних производителей. Интеграция под любые отечественные CAD программы (Базис, К3, bCAD);
- Станок работает в автоматическом режиме. Подаваемые заготовки проходят обработку внутри машины и подаются после окончания работы возможна выгрузка в две стороны: в проходном режиме и к месту работы оператора.
Конструктивные особенности
Массивная цельносварная конструкция станины
Станина станка цельносварная и выполнена из толстостенных прямоугольных труб. После сварки станина в обязательном порядке проходит отжиг для снятия внутренних напряжений и повышения стабильности во время эксплуатации. После отжига на станине фрезеруются посадочные площадки и отверстия на портальном станке с ЧПУ за один установ. Данная технология изготовления станины гарантирует повышенную жесткость и виброустойчивость на протяжении всего срока службы.

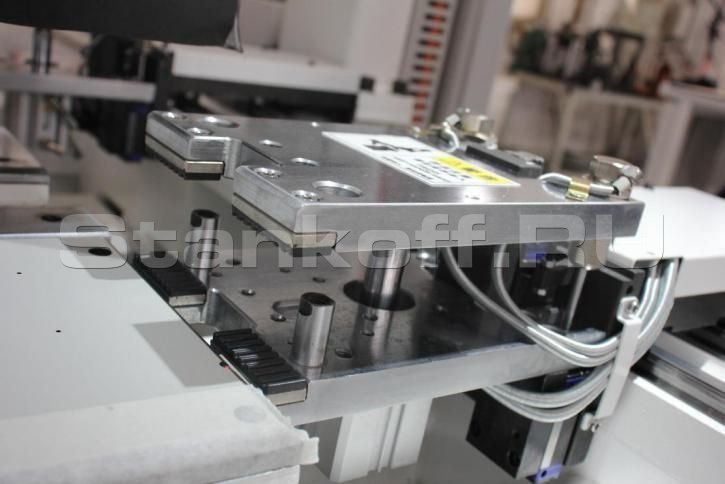

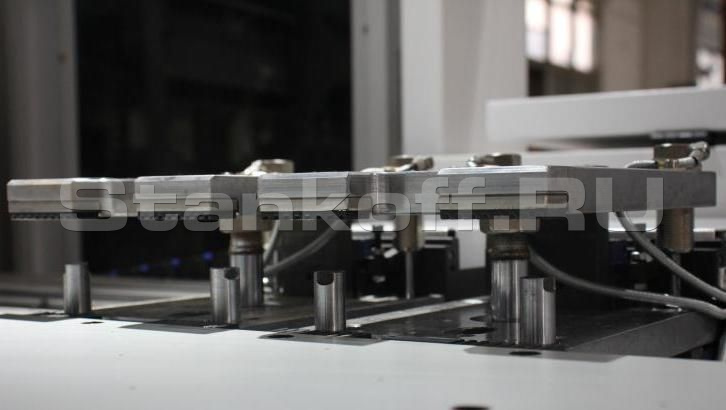

Пневматический захват
Предназначен для четкой и надежной фиксации заготовки во время ее технологического перемещения во время цикла присадки.Запатентованная система захватов работает в трех режимах:
• Захваты находятся ниже уровня стола при подаче заготовки
• Захваты находятся выше уровня стола при перемещении заготовки по оси X
• Захваты находятся на уровне стола при присадке отверстий.
Такая конструкция захватов позволяет работать с деликатными материалами без риска повреждения поверхности заготовки.

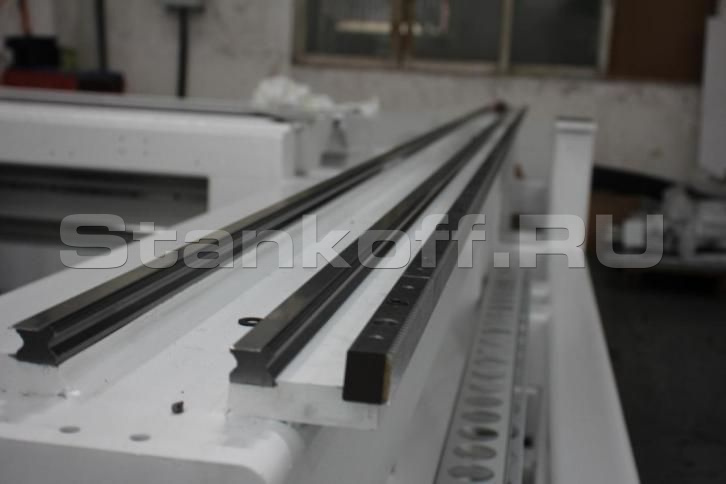

Высокоточные линейные направляющие повышенной жесткости Roust World
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Серводвигатели Leadshine
Установленные на каждом узле для перемещения по осям X, Y и Z, серводвигатели, обеспечивают высокоточное позиционирование в соответствии с заданной программой при высокой скорости перемещения до 50-130 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях
Планетарный редуктор Shimpo
Обеспечивает высокую удельную мощность при высокой нагрузке и минимальных габаритах привода. Позволяет увеличить скорость работы станка и уменьшить время на техническое обслуживание.
Металлический стол с гальваническим патроном
Обеспечивает отличную точность на протяжении всего срока службы. Не изнашивается в отличии от пластиковых и полимерных покрытий.
Сверлильная группа
Изготовлена ведущим мировым производителем сверлильного оборудования и комплектующихКонфигурация сверлильной головы:
• 12 вертикальных шпинделей
• 8 горизонтальных шпинделей (2+2 по X и 2+2 по Y)
Фрезерный узел
Присадочные шпиндели приводятся во вращение при помощи электродвигателя, в рабочее положение выводятся при помощи пневматических цилиндров, а далее при помощи серводвигателя подаются на заданную глубину сверления.
Сверлильная группа оснащена дополнительными прижимами, что обеспечивает стабильность и точность присадки отверстий.
Датчик измерения длины инструмента
Позволяет сократить время наладки при смене инструмента в фрезеровальном шпинделе.
Подающий и принимающий столы с воздушной подушкой
Столы на подаче и приемке заготовок оснащены воздушной подушкой, что позволяет избежать сколов и царапин при ее перемещении.
Вихревой насос
В базовую комплектацию станка входит вихревой насос мощностью 2,2 кВт производительностью 270 м3/час. Насос обеспечивает работу воздушной подушки при самых больших возможных заготовках.
Система управления
Пульт управления CAD/CAM, с возможностью считывания штрих-кодов. Многозадачная операционная система Windows. Станок интегрируется с отечественными СAD программами (БАЗИС, К3, bCAD).
Сканер для работы со шртих-кодами
Для удобства работы, а также для сокращения времени перехода на различные карты присадки станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.
Система автоматической смазки
Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.
Защитные кабель-каналы и гофры
Все силовые кабели надежно помещены в защитные гибкие кабель-каналы, что обеспечивает защиту от перегибов, скручиваний и прочих повреждений во время работы станки и при перемещении агрегатов на высокой скорости. Масляные и пневмоканалы помещены в защитные гофры, защищающие от повреждений.
Система шиберный задвижек
Фрезерная и сверлильные головы оснащены аспирационными кожухами с системой шиберных задвижек, что позволяет более эффективно удалять стружку из зоны фрезерования и присадки.
Встроенный ресивер
Ресивер компенсирует временные «просадки» подачи сжатого воздуха и обеспечивает стабильное сверление, исключает недосверливание отверстий по глубине или остановку цикла во время работы.
Управление с помощью педали
Старт цикла присадки возможен с кнопки на панели управления или с помощью нажатия педали, что позволяет оператору освободить обе руки для удобной подачи заготовки.| Длина заготовки, наибольшая, мм | 2750 |
| Длина заготовки, наименьшая, мм | 70 |
| Ширина заготовки, наибольшая, мм | 1200 |
| Ширина заготовки, наименьшая, мм | 35 |
| Толщина заготовки, наибольшая, мм | 50 |
| Толщина заготовки, наименьшая, мм | 12 |
| Тип электродвигателей перемещения | Серводвигатели |
| Тип перемещения по осям X / Y | Шестерня + рейка |
| Тип перемещения по оси Z | ШВП |
| Скорость перемещения оси X, максимальная, м/мин | 130 |
| Скорость перемещения оси Y, максимальная, м/мин | 80 |
| Скорость перемещения оси Z, максимальная, м/мин | 50 |
| Система управления | Weihong |
| Сверлильная голова | Тайвань |
| Количество шпинделей для сверления в пласть заготовки, шт. | 12 |
| Мощность шпинделя, кВт | 3,5 |
| Габаритные размеры (ДхШхВ), мм | 4300x2220x2200 |
| Вес, кг | 3000 |
