Лазерно-гравировальный станок с ЧПУ LaserStream WL 1390

Производитель

WoodTec (Китай)

Контакты

Максим

+7 (995) 888-07-02

Реклама Рекомендуем предложения

Лазерно-гравировальный станок с ЧПУ LaserStream WL 1390 Подробное описание и цена >>>

Лазерно-гравировальный станок с ЧПУ LaserStream WL 1325 Подробное описание и цена >>>

Лазерный гравировальный станок с ЧПУ LaserStream WL 1625 Подробное описание и цена >>>

Детальное описание

Лазерный станок LaserStream WL 1390 предназначен для лазерной обработки различных материалов. Обработка материалов производится методом резки и гравировки по плоскости.

Основное использование в обработке дерева, фанеры. Пластики: акрил, оргстекло, полистирол, ПЭТ. Ткани: натуральны, полусинтетические, синтетические, стеклоткани, фетр. А также резины, картона и бумаги и пр. Расширением сферы применения этих станков является возможность гравировки на камне, стекле и любой керамики.

Комплектация

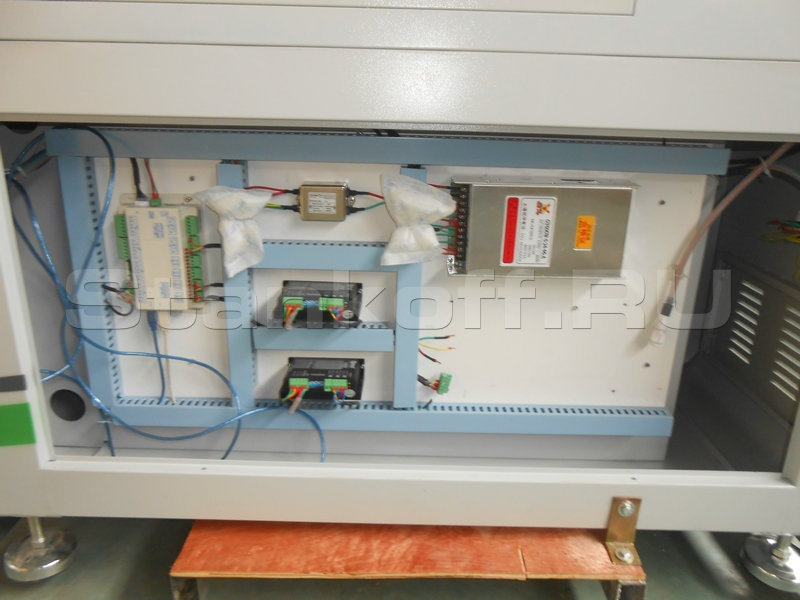

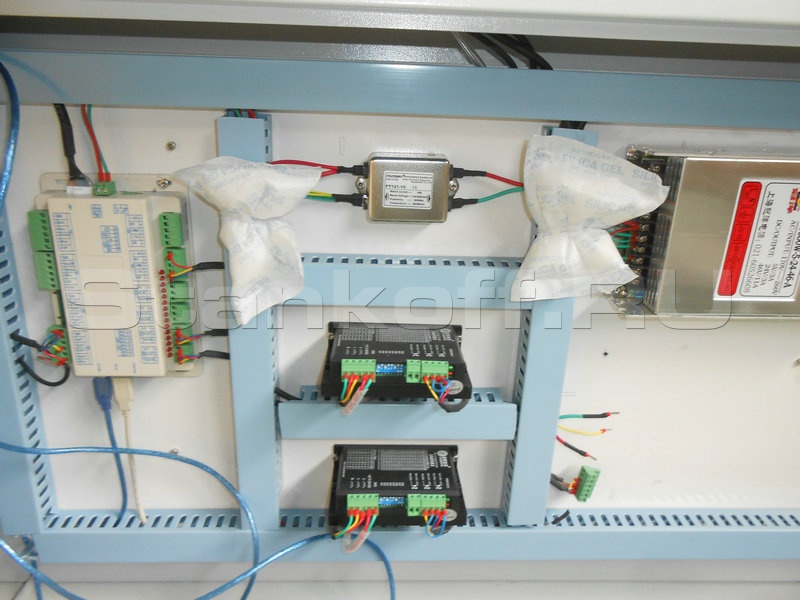

Станок WoodTec LS 1390 – механическая часть (шаговые двигатели, платы управления, пульт управления с дисплеем)	1 шт.
Вытяжной вентилятор для пылеулавливания	1 шт.
Трубка лазерная СО2 40 / 60 / 80 / 100 Ватт + Блок высокого напряжения	1 шт.
Воздушный насос	1 шт.
Воздуховод	1 шт.
Коммуникационный кабель	1 шт.
Провод питания	1 шт.
Программное обеспечение	1 шт.
ЗИП	1 комп.

Конструктивные особенности

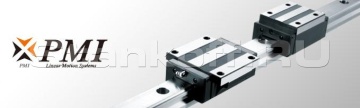

Высокоточные линейные направляющие повышенной жесткости «PMI»

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по оси Y. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

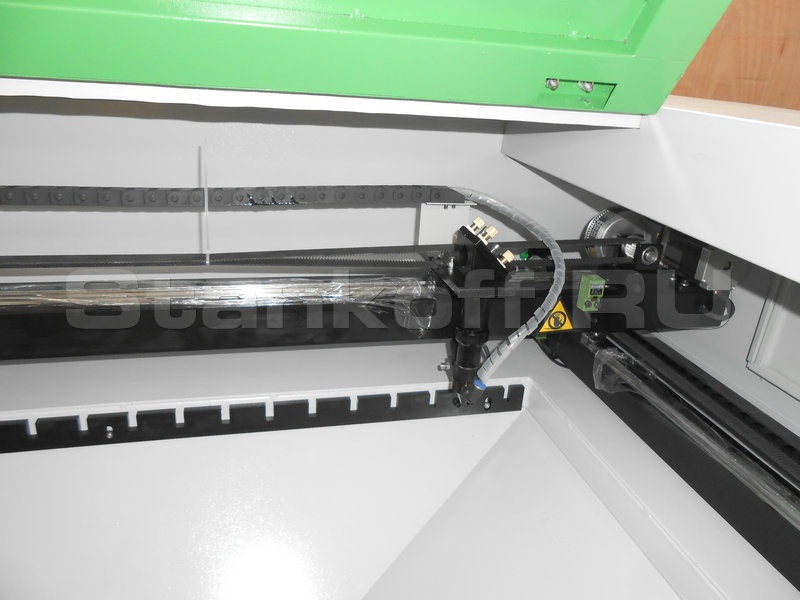

Приводные ремни

В конструкции станка для перемещения портала и лазерного сопла используются долговечные приводные ремни CNFULO. Они обеспечивают высокие скоростные характеристики при высокой точности

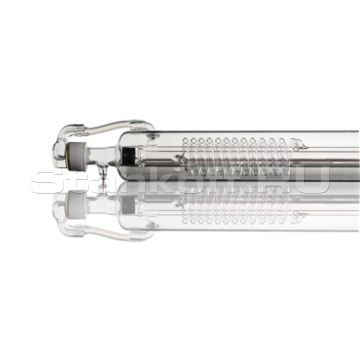

Лазерная трубка

На станке используется лазерная трубка производства компании YONG LI мощностью 60 Ватт или более мощные трубки производства компании RECI. Компания по производству лазерных трубок RECI расположена в Пекине, является интегрированным ново-высокотехнологичным предприятием, специализирующимся по производству углекислотных лазерных трубок. Производственные линии оснащены современным высокотехнологичным сборочным оборудованием, что позволило отойти от традиционной, в Китае, ручной работы. Компания по праву входит в число мировых лидеров по производству лазерных трубок средней мощности.

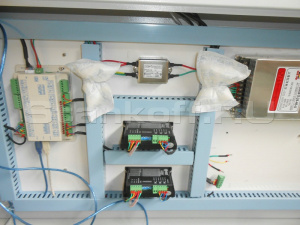

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Механизм подъема/опускания стола

На станок установлен механизм подъема и опускания стола нажатием кнопке на пульте управления. Данная опция очень полезна для гравировки на изделиях с большой толщиной, таких как шкатулки, бутылки, для установки оснастки для гравировки изделий, для установки поворотного механизма. ОПЦИЯ

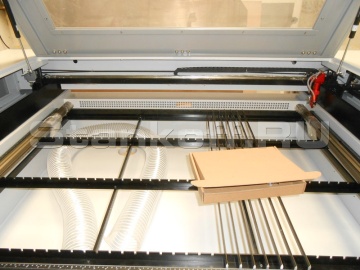

Максимальная длина заготовки

Отверстие в задней крышке станка позволяет обрабатывать детали и материал большой длины. Осуществить данную обработку можно путем протягивания материала по реечному столу.

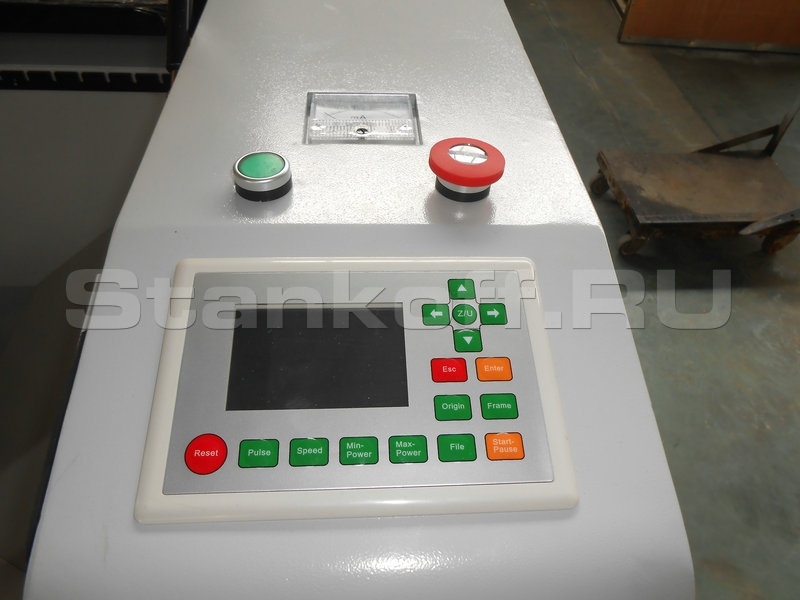

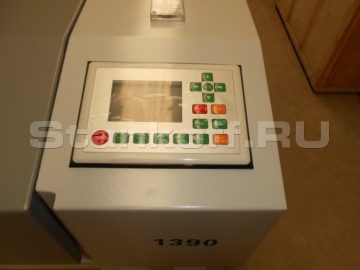

Пульт управления RDL 6442G

Современный, удобный пульт управления станком позволит реализовать большое количество задач, избежать ошибок и брака. Удобный дисплей позволит просматривать файлы, режимы, координаты, размеры зоны обработки.

Вытяжной вентилятор

Обеспечивает удаление дыма и газов образовываемых во время резки материалов, которые могут создавать не только неприятный запах в помещении но и нанести вред легким человека находящимся рядом со станком.

Воздушный компрессор

Служит для обдува линзы, предотвращая попадание дыма и копоти. Поток воздуха удаляет продукты горения из зоны обработки.

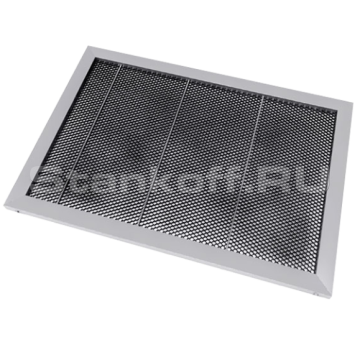

Сотовый стол

Сотовый стол для лазерных станков. Используется для резки небольших деталей или мягких материалов (ткань, кожа, пленка). Детали и материал не проваливают на дно корпуса станка. Опционально.

Серводвигатели

Серводвигатели оборудованы энкодерами, которые постоянно передают реальную информацию о положении каретки лазера и исключают потерю координат. Серводвигатели благодаря обратной связи позволяют добиться высокой точности и скорости гравировки и резки. ОПЦИЯ.

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

Возможные опции

Сотовый стол
Чиллер CW-3000
Чиллер CW-5200

Таблица скорости реза материала

Мощность источника		100W	130W	150W	180W
Материал	Толщина, мм	Скорость, м/мин
Акрил	3	25	30	35	40
	5	10	12	15	18
	8	6	8	10	12
	100	4	5	7	10
	15	2	3	4	6
	20	0,7	1	1,5	2
	25	0,3	0,4	0,8	1,2
	30		0,3	0,5	0,8
	35			0,1	0,3
	40				0,1
Фанера	15		3	4,5	6
Фанера	18		1,2	2,5	3,5
МДФ	3	18	20	25	28
	5	13	15	18	21
	10			6,5	9
	15				5
Кожа	Один слой	25	35	40	45
Дерево	3	22	28	33	37
	5		8	10	18
	10			6мм/c	10
	15				5
Ткань	1 лист	1,95	2,95	3,95	4,95
ПВХ	2	68	78	88	98
	3	58	68	78	88
	4	50	63	73	80
Двухцветный лист	2	35	40	50	60
Бумага	Одна страница	40	40	40	40
Резина	1	33	38	43	48
Резина	2	18	23	28	33

Получаемые изделия

Изделия из древесных материалов

Маркетри

Изделия из пластика

Гравировка на стекле

Гравировка на камне

Гравировка на металле

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

Оперативной доставке
Шеф-монтаже данного оборудования
Обучении работы вашего персонала
Гарантийного и постгарантийного обслуживания

Размеры рабочего стола, мм	1300 х 900
Тип передачи по осям	Ременная
Тип рабочего стола	Реечный
Тип электродвигателей перемещения	Шаговые
Максимальная толщина резки, мм	До 15 мм (Оргстекло)
Скорость резки, мм/мин	0-960
Скорость гравировки, мм/мин	0-1000
Тип лазерной трубки	CO2 герметичная лазерная трубка с водяным охлаждением
Мощность лазерной рубки, Вт	60 / 80 / 100 / 130 / 180
Тип охлаждения трубки	Жидкостное
Точность позиционирования, мм	≤ ± 0,01
Напряжение, В	220
Частота тока, Гц	50
Общая установленная мощность, кВт	1
Габаритные размеры станка в упаковке, мм	2,21,61,2
Масса станка (брутто), кг	400
