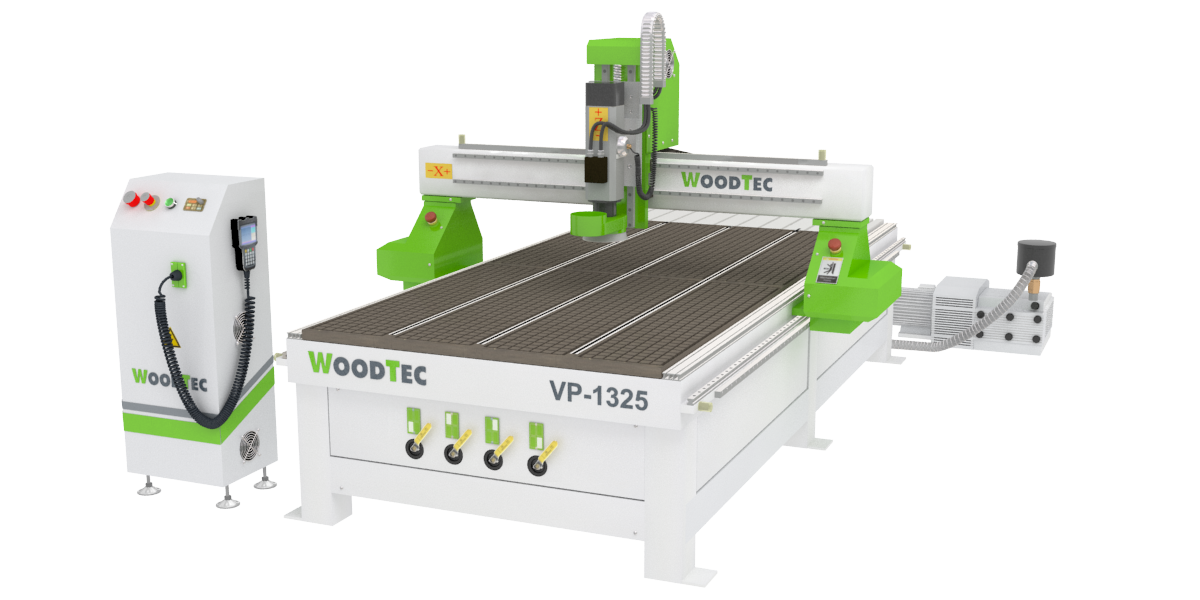

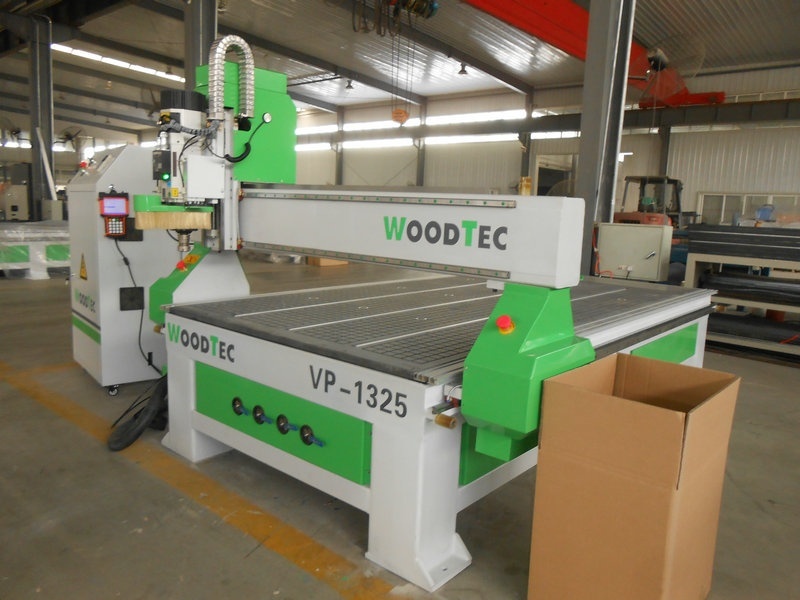

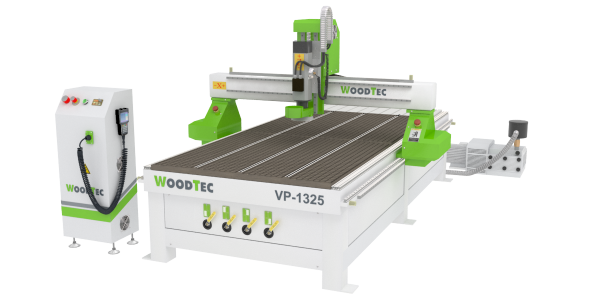

Фрезерно-гравировальный станок с ЧПУ с полуавтоматической сменой инструмента Woodtec VP-1325
+7 (995) 888-07-02
Детальное описание
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Комплектация
№ |
Наименование |
Кол-во, шт. |
Примечание |
1 |
Электрошпиндель HQD, Китай.(воздушное охлаждение) |
1 |
9 кВт 18 000 об/мин |
2 |
Частотный преобразователь для плавного изменения оборотов электрошпинделя |
1 |
|
3 |

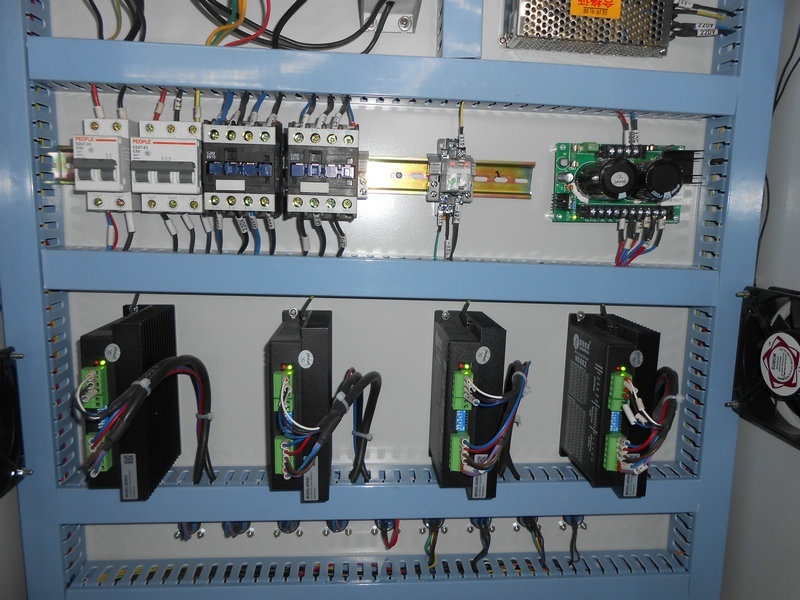

Шкаф с электрокомпонентами станка |
1 |
|
4 |
Ручной пульт управления станком Rich Auto |
1 |
A57 version |
5 |
Датчик измерения и калибровки инструмента |
1 |
полуавтоматическая смена инструмента |
6 |
Вакумный стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной. |
1 |
вакуумный стол с T-пазами (4 зоны), вакуумный насос 5.5 кВт (160м3/ч), |
7 |
Шаговые электродвигатели осевого перемещения |
3 |
|
8 |
Линейные направляющие прямоугольного сечения по оси X и Y,Z (комплект) |
3 |
|
9 |
Передача при помощи косозубых реек по осям Y, Z (комплект) |
2 |
|
10 |
Шарико-винтовая передача по оси Z |
1 |
|
11 |
Набор фрез для обработки дерева/МДФ/ДСП |
1 |
|
12 |
Цанговый патрон ISO30 |
1 |
Цанга ER32 |
13 |
Набор гаечных ключей для обслуживания станка |
1 |
|
14 |
Струбцина для механического крепления деталей |
8 |
|
15 |
Ящик с ЗИП |
1 |
|
16 |
Аспирационный кожух на шпиндель. |
1 |
|
17 |
Программное обеспечение |
1 |
на русском языке |
18 |
Руководство пользователя |
1 |
на русском языке |
Конструктивные особенности
Цельносварная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
Высокоточные линейные направляющие повышенной жесткости
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные шариковинтовые пары
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
Косозубая рейка по осям Х и У
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

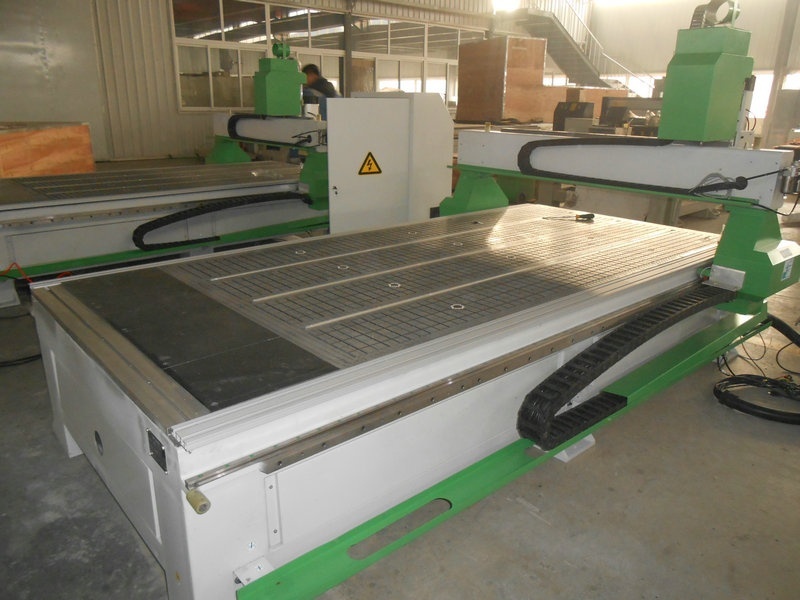

Вакуумный рабочий стол с «Т» - пазами для механического крепления
Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.
Вакуумный насос роторно-пластинчатого типа
В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5.5 кВт и производительностью 160 м3/час.

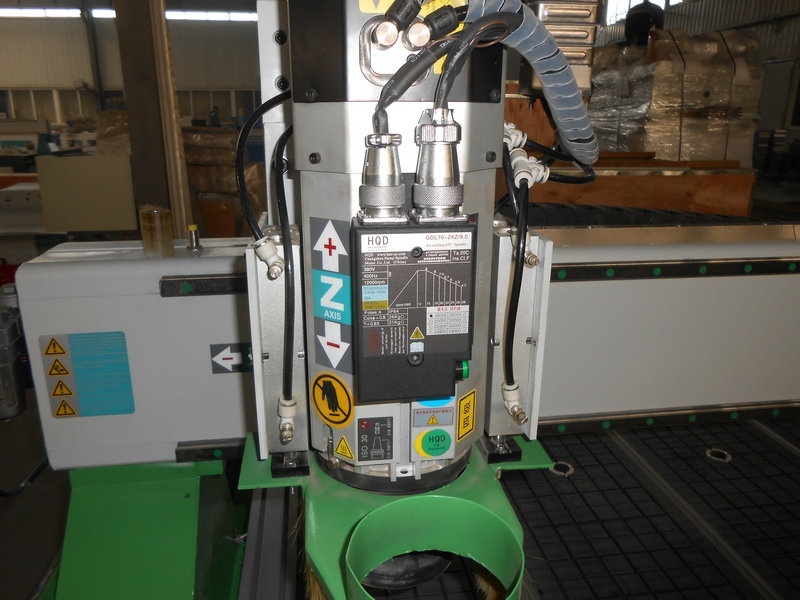

Промышленный электрошпиндель 9 кВт - 18 000 об/мин «HQD» (Китай)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Большая мощность и полуавтоматическая смена инструмента делает этот станок универсальным и производительным.Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Датчик измерения и калибровки длины инструмента
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
Пульт управления (RICH AUTO A57)
На всех станках с автоматической и полуавтоматической сменой инструмента мы заменили стандартные DSP- пульты Rich auto мод. А11 на А57 которая является специализированной а поэтому более удобной для работы на станках, где требуется прописывание рабочих инструментов
Пылеулавливающий агрегат
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
Программное обеспечение «ArtCAM Express»
С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM Express позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- оперативной доставке
- шеф-монтаже данного оборудования
- обучении работы вашего персонала
- гарантийного и постгарантийного обслуживания
| Технические характеристики фрезерно-гравировального станка с ЧПУ с полуавтоматической сменой инструмента Woodtec VP-1325 | |
Размеры зоны обработки X и Y, наибольшие, мм |
1300 х 2500 |
Перемещение шпинделя по оси Z, мм |
230 |
Система смены инструмента |
Полуавтоматическая |
Тип передачи по оси Z |
ШВП |
Тип передачи по оси X и Y |
Косозубые рейки |
Тип рабочего стола |
Вакуумный и механический с «Т»- пазами крепления 4 зоны, вакуумный насос 5.5 кВт (160м3/ч) |
Тип электродвигателей перемещения |
шаговые |
Скорость рабочего хода, м/мин |
0-10 |
Скорость холостого хода, м/мин |
0-17 |
Частота вращения шпинделя, об/мин |
0-18 000 |
Мощность шпинделя, кВт |
9 |
Тип охлаждения шпинделя |
воздушное |
Тип цанги |
ER32 |
Посадочный диаметр инструмента, наибольший, мм |
20 |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Общая установленная мощность, кВт |
17,5 |
Габаритные размеры станка в упаковке, мм |
2950х2050х1650 |
Масса станка (брутто), кг |
1500 |
