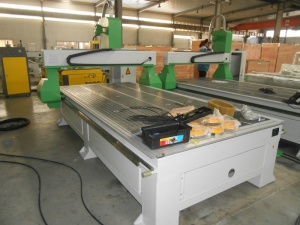

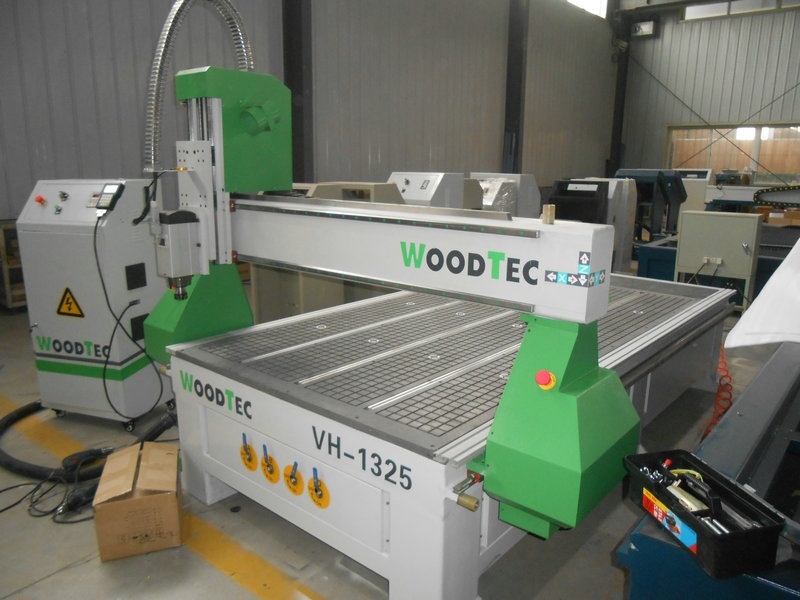

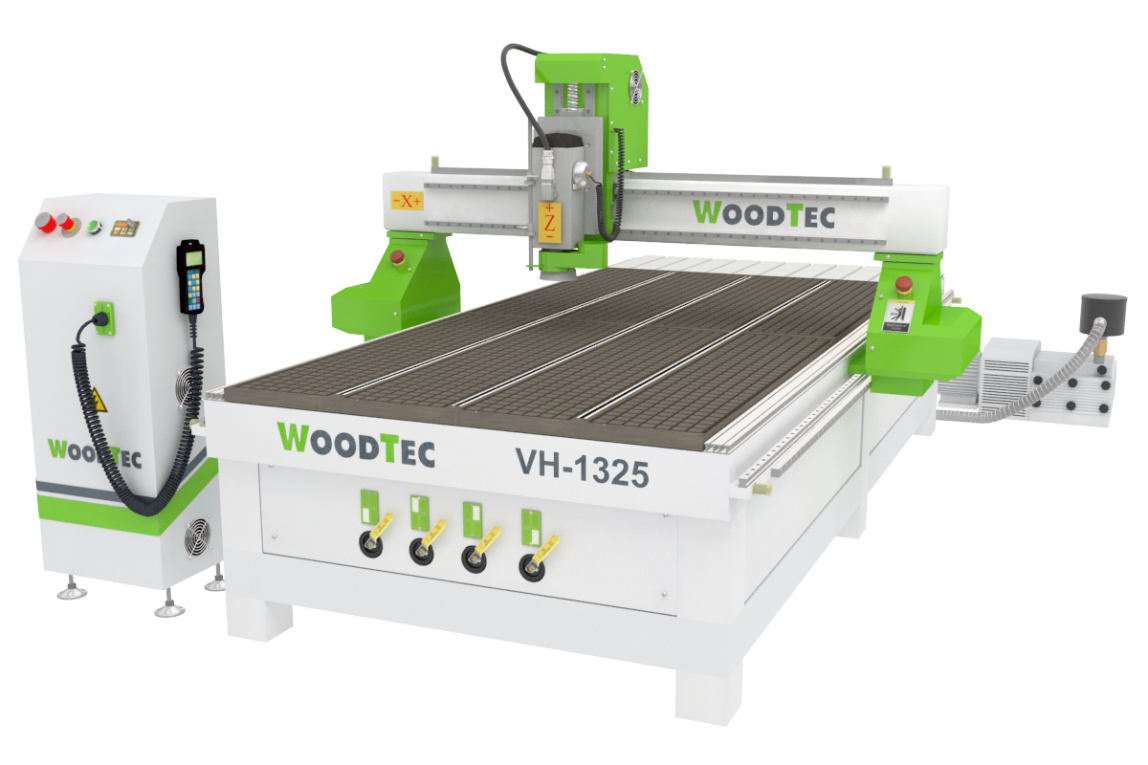

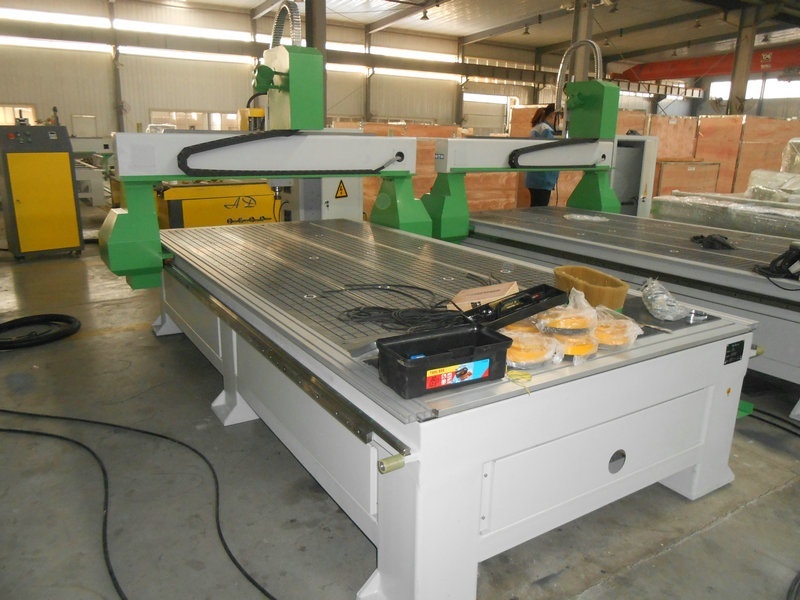

Фрезерно-гравировальный станок с ЧПУ Woodtec VH-1325
+7 (995) 888-07-02
Детальное описание
Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Комплектация
№ |
Наименование |
Кол-во, шт. |
Примечание |
1 |
Электрошпиндель HQD, Китай.(воздушное охлаждение) |
1 |
5.5 кВт 18 000 об/мин |
2 |
Частотный преобразователь для плавного изменения оборотов электрошпинделя |
1 |
|
3 |

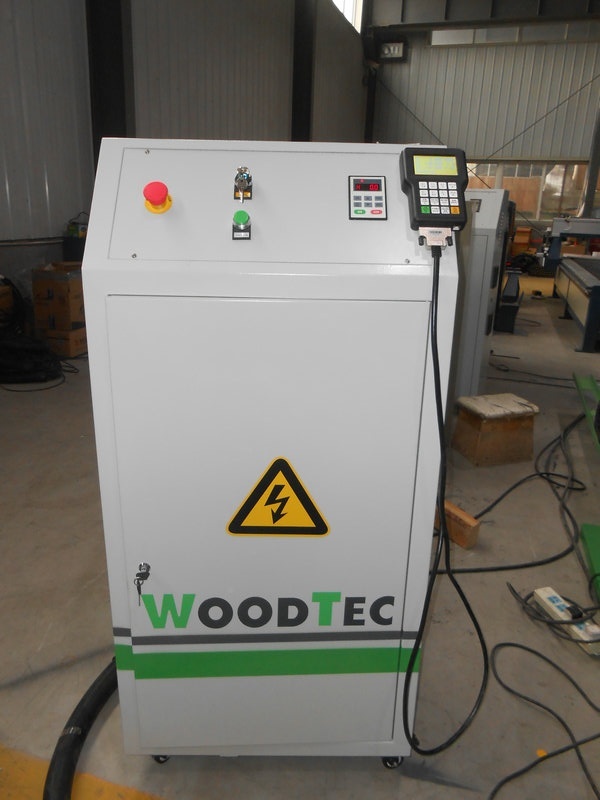

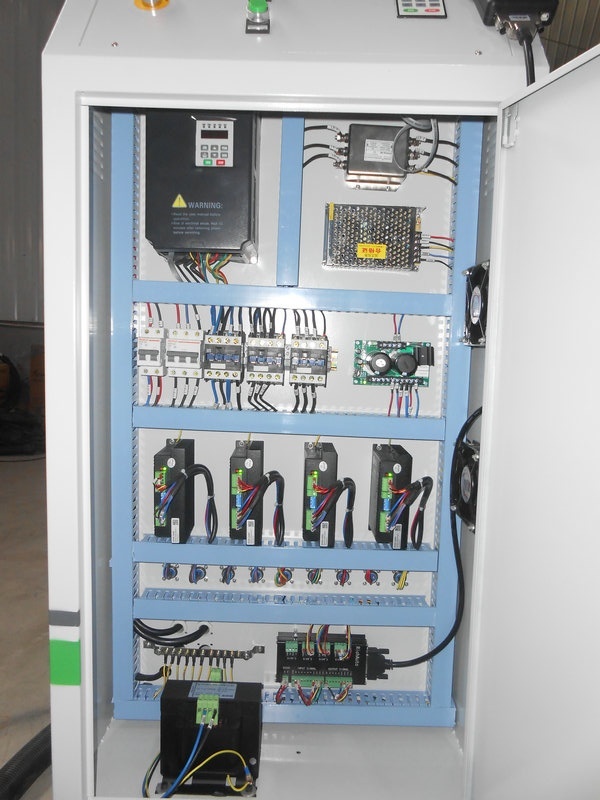

Шкаф с электрокомпонентами станка |
1 |
|
4 |
Ручной пульт управления станком Rich Auto |
1 |
A11 version |
5 |
Датчик измерения и калибровки инструмента |
1 |
Ручное позиционирование |
6 |
Вакумный стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной. |
1 |
вакуумный стол с T-пазами (4 зоны), вакуумный насос 5.5 кВт (160м3/ч), |
7 |
Шаговые электродвигатели осевого перемещения |
3 |
|
8 |
Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) |
3 |
|
9 |
Передача при помощи косозубых реек по осям Y, Z (комплект) |
2 |
|
10 |
Шарико-винтовая передача по оси Z |
1 |
|
11 |
Набор фрез для обработки дерева/МДФ/ДСП |
1 |
|
12 |
Набор цанг (фиксация гайкой) |
1 |
ER32 |
13 |
Набор гаечных ключей для обслуживания станка |
1 |
|
14 |
Струбцина для механического крепления деталей |
8 |
|
15 |
Ящик с ЗИП |
1 |
|
16 |
Аспирационный кожух на шпиндель. |
1 |
|
17 |
Лицензионное программное обеспечение |
1 |
на русском языке |
18 |
Руководство пользователя |
1 |
на русском языке |
Конструктивные особенности
Цельносварная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
Высокоточные линейные направляющие повышенной жесткости
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные шариковинтовые пары
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
Косозубая рейка по осям Х и У
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
Вакуумный рабочий стол с «Т» - пазами для механического крепления
Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.
Вакуумный насос роторно-пластинчатого типа
В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5.5 кВт и производительностью 160 м3/час.
Промышленный электрошпиндель 5,5 кВт - 18 000 об/мин «HQD» (Китай)
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Датчик измерения и калибровки длины инструмента
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
Пульт управления (RICH AUTO A11)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
Пылеулавливающий агрегат
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
Программное обеспечение «ArtCAM Express»
Кроме продажи надежного станка с ЧПУ мы поможем вам в:
- оперативной доставке
- шеф-монтаже данного оборудования
- обучении работы вашего персонала
- гарантийного и постгарантийного обслуживания
| Технические характеристики фрезерно-гравировального станка с ЧПУ WoodTec VH-1325 | |
Размеры зоны обработки X и Y, наибольшие, мм |
1300 х 2500 |
Перемещение шпинделя по оси Z, мм |
300 |
Система смены инструмента |
Ручная (цанговый, фиксация гайкой) |
Тип передачи по оси Z |
ШВП |
Тип передачи по оси X и Y |
Косозубые рейки |
Тип рабочего стола |
Вакуумный и механический с «Т»- пазами крепления 4 зоны, вакуумный насос 5.5 кВт (160м3/ч) |
Тип электродвигателей перемещения |
шаговые |
Скорость рабочего хода, м/мин |
0-10 |
Скорость холостого хода, м/мин |
0-17 |
Частота вращения шпинделя, об/мин |
0 – 18 000 |
Мощность шпинделя, кВт |
5,5 |
Тип охлаждения шпинделя |
воздушное |
Тип цанги |
ER32 |
Посадочный диаметр инструмента, наибольший, мм |
20 |
Напряжение, В |
380 |
Частота тока, Гц |
50 |
Общая установленная мощность, кВт |
13,5 |
Габаритные размеры станка в упаковке, мм |
2950х2050х1650 мм |
Масса станка (брутто), кг |
1300 |
