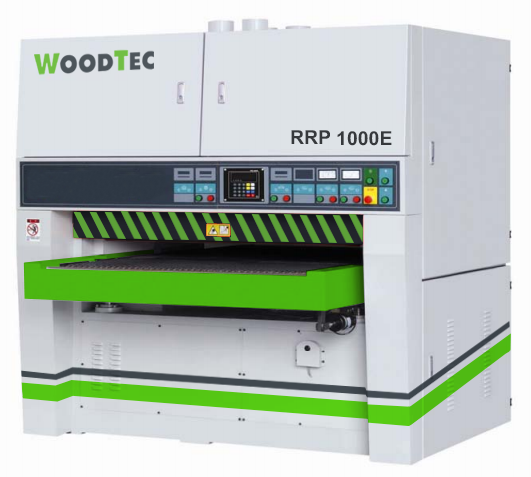

Калибровально-шлифовальный станок WoodTec RRP 1000E
+7 (995) 888-07-03
Детальное описание
Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок.
Станок оснащен двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Станок отличается производительностью и надежностью.
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах.
Схема обработки
Базовая комплектация
- Обработка заготовки производится в два этапа, двумя шлифовальными узлами.
- Обдув второго шлифовального узла.
- Автоматическое центрирование подающей ленты.
- Позиционирование рабочего стола.
- Фотоэлементы для контроля осцилляции абразивной ленты.
Конструктивные особенности
Неприводные ролики в столе
Неприводные ролики в столе, облегчают подачу длинномерных заготовок.
Щетка для очистки заготовки на выходе
На выходе для очистки заготовки предусмотрена щетка.Так же сверху предусмотрен аспирационный патрубок для очистки щетки от древесных частиц.
Система осциляции ленты
Система осцилляции ленты обеспечивает выравнивание ленты на шлифовальных узлах, и повышает качество шлифования.
Массивные крепления
Тяжелые массивные крепления шлифовальных валов, эффективно гасят вертикальные и горизонтальные перемещения.
Привод
3-х ручевой привод шлифовальных валов обеспечивает стабильность передачи крутящего момента.
Регулировка натяжения шлифовальной ленты
Осуществляется с помощью пневмоцилиндра с управлением от рукоятки. Регулировка натяжения шлифовальной ленты на каждом шлифовальном агрегате.
Обдув шлифовальной ленты
Стационарное устройство автоматического обдува шлифовальной ленты на втором узле (RP) очищает ее от спрессованной мелкой пыли. Это обеспечивает чистоту обработки и охлаждение ленты, увеличивает срок службы ленты
Прижимные ролики
Предназначены для прижима заготовки к конвейерной ленте стола. Обеспечивают более точное позиционирование заготовки и препятствуют ее вылету из рабочей зоны, что гарантирует дополнительную безопасность работы оператора.
Система безопасности
Система безопасности соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора.| Технические характеристики калибровально-шлифовального станка WoodTec RRP 1000E | |
| Рабочая ширина, мм | 1000 |
| Толщина обрабатываемой заготовки (мин./ макс.), мм | 3 - 110 |
| Минимальная длина заготовки, мм | 500 |
| Скорость подачи, м/мин | 6 - 30 |
| Размеры абразивной ленты, мм | 1030 х 2200 |
| Диаметр шлифовального ролика /жесткость (1-й шлифовальный узел), мм/Шор | 190 / Сталь |
| Диаметр шлифовального ролика /жесткость, (2-й шлифовальный узел), мм /Шор | 160 / 70 |
| Мощность электродвигателя 1-го шлифовального узла, кВт | 22 |
| Мощность электродвигателя 2-го шлифовального узла, кВт | 11 |
| Мощность электродвигателя подачи, кВт | 2,2 |
| Мощность электродвигателя подъема, кВт | 0,37 |
| Рабочее давление воздуха в пневмосистеме, бар | 6 |
| Расход воздуха в пневмосистеме, м³/мин | 12000 |
| Необходимая производительность системы аспирации, м³/час | 7800 |
| Габариты, мм | 1660 х 2120 х 2140 |
| Масса, кг | 2500 |
