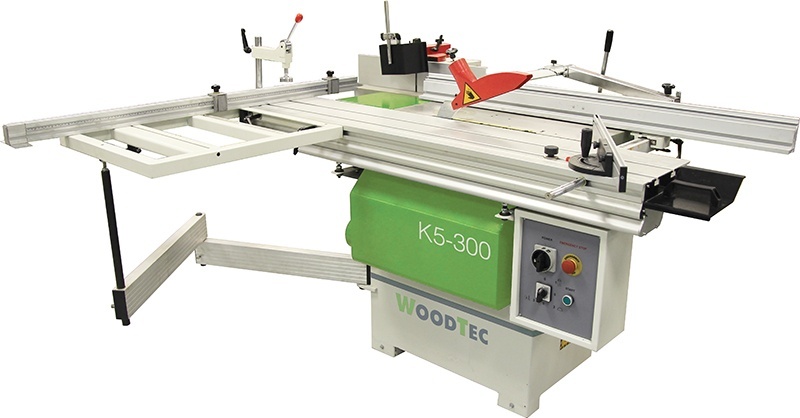

Комбинированный станок WoodTec K5-300
+7 (995) 888-07-03
Детальное описание
Предназначен для распиловки облицованных плит и комплексной обработки столярных изделий.
Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.
Схемы обработки
Продольное пиление пиломатериалов
Торцевание пиломатериалов
Фугование
Рейсмусование с автоподачей
Сверление и пазование
Продольное профильное фрезерование
Фрезерование шипов и проушин
Форматный раскрой плитных материалов (ДСП, ЛДСП, МДФ)
Отличительные особенности
- Благодаря наличию подвижной алюминиевой каретки и подрезного узла станок может использоваться как полноценный форматно-раскроечный станок для качественного (без сколов, с точной геометрией) раскроя плитных материалов, облицованных пластиком, ламинированных и др.
- Наклон пильного узла с градуировкой в 1 град. позволяет производить точный раскрой под углом до 45 град.
Конструктивные особенности
Эргономичный пульт управления
Станок снабжен тремя двигателями. Подача питания с одного на другой двигатель производится при помощи переключателя
Пильный участок
Возможность продольного, поперечного и углового пиления. А так же пиления с подрезной пилой при обработке облицованных плитных материалов. Шариковая каретка обеспечивает плавный и мягкий ход.
Участок фугования
Полированные столы с регулировками на входе и на выходе. Обеспечивается точная обработка. Защитный кожух прикрывает часть ножей, обеспечивая безопасность оператора
Участок рейсмусования
Рейсмусование производится с автоматической подачей, безопасность оператора обеспечивает когтевая защита, которая предотвращает выброс заготовки. Установка размера при помощи маховика. Перед рейсмусованием столы откидываются.
ФРЕЗЕРНЫЙ УЗЕЛ
Фрезерный вал диаметром 32 мм. Три скорости вращения 3000/6000/8000 м/мин дают возможность оптимально подобрать режим фрезерования под любую породу древесины. На защитном кожухе есть точная настройка направляющих, а также удобный и надежный прижим заготовки. Для поддержки длинных заготовок предусмотрен приставной стол.
Сверлильно-пазовальный участок
На рабочем столе имеются фиксаторы для регулировки по высоте, длине и глубине. Надежное крепление заготовки при помощи эксцентрикового прижима.| Технические характеристики комбинированного станка WoodTec 5-300 | |
Пильный узел |
|
| Мощность двигателя, кВт | 2,2 |
| Диаметр основной пилы, мм | 250 |
| Диаметр подрезной пилы, мм | 80 |
| Размеры рабочего стола, мм | 800х440 |
| Размеры каретки, мм | 1600х300 |
| Ход каретки, мм | 1600 |
| Скорость вращения пилы, об/мин | 4000 |
| Наклон пилы, град | 0-45 |
| Высота пропила при 90 град., мм | 75 |
| Высота пропила при 45 град., мм | 45 |
Фуговальный узел |
|
| Мощность двигателя, кВт | 2,2 |
| Ширина столов, мм | 310 |
| Длина столов, мм | 1300 |
| Диаметр ножевого вала, мм | 70 |
| Количество ножей, шт | 3 |
| Скорость вращения, об/мин | 4500 |
| Максимальная толщина съема, мм | 4 |
Рейсмусовый узел |
|
| Максимальная толщина, мм | 200 |
| Скорость подачи, м/мин | 7 |
| Размер стола, мм | 300х450 |
| Диаметр аспирационного отверстия, мм | 100 |
Фрезерный узел |
|
| Мощность двигателя, кВт | 2,2 |
| Размер рабочего стола, мм | 800х300 |
| Диаметр шпинделя, мм | 32 |
| Рабочая высота шпинделя, мм | 80 |
| Скорость вращения, об/мин | 3000/6000/8000 |
| Диаметр аспирационного отверстия, мм | 100 |
Сверлильно-пазовальный узел |
|
| Размер рабочего стола, мм | 200х380 |
| Диаметр сверла/фрезы, мм | 16 |
| Скорость вращения пилы, об/мин | 4500 |
| Максимальные параметры паза, мм | 100х60 |
| Габариты, мм | 1630х1260х1020 |
| Масса, кг | 620 |
