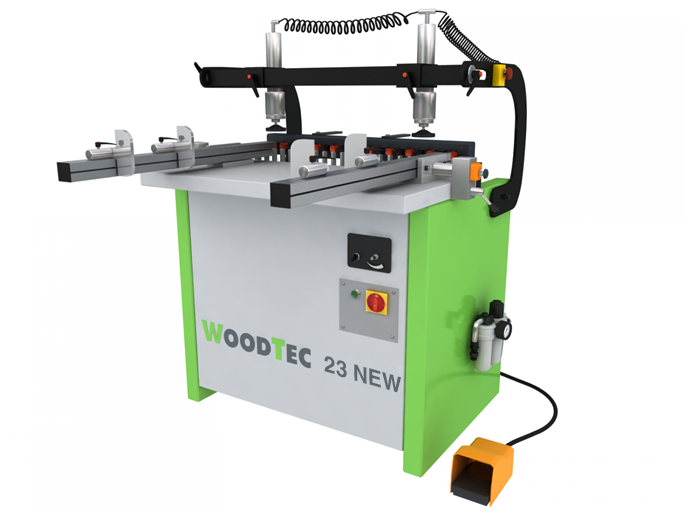

Станок сверлильно-присадочный WoodTec-23 NEW
+7 (995) 888-07-03
Детальное описание
Высокоточные сверлильно-присадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
Схема обработки
Схема сборки готового изделия
Область применения
На любых предприятиях по производству корпусной мебели.
Отличительные особенности
- Пневматическая регулировка угла наклона многошпиндельного агрегата;
- Возможность сверления в пласть и торец деталей, сверление под углом ;
- Прижим детали двумя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Передвижная упорная линейка с мм-шкалой, L = 1500 мм - 2шт.;
- Четыре передвижных откидывающихся упора;
- Передвижные боковые линейки (правая/левая) с цифровыми индикаторами;
- Спиральный кулачек настройки глубины сверления;
- Автоматическая система уменьшения глубины сверления на 10 мм при переходе сверлильной группы в вертикальное положение (сверление в пласти);
- Комплект быстросъемных патронов 5 шт.
Конструктивные особенности
Сверлильная голова
Конструкция сверлильной головы позволяет производить как вертикальное сверление (сверление в пласть), так и горизонтальное сверление заготовки (сверление в торец), а так же сверление под углом в 45 градусов.
Пневмоприжимы
Пневматические прижимы для быстрого фиксирования заготовки различной толщины приводятся в действие при помощи пневмопедали. Имеют возможность перемещения по направляющим в 3-х осях, для наиболее точной и удобной фиксации заготовки.
Составные линейки
Универсальные составные линейки с флажковыми упорами могут быть расположены как вдоль траверсы, так и поперек нее на фронтальных упорах, позволяя просверливать отверстия в заготовках нестандартной длины. В комплекте идет 2 линейки по 1,5 метра.
Быстросъемные цанги
Для удобства смены инструмента применяются быстросъемные цанги. Со станком в комплекте поставляется 5 цанг.
Система настройки глубины сверления.
Устройство предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.
Упоры позиционирования линеек.
Массивные стальные упоры боковых линеек, благодаря своей литой конструкции обеспечивают точное и надежное позиционирование линеек на станине, и максимальную параллельность относительно заготовки.Технические характеристики станка сверлильно-присадочного WoodTec-23 NEW |
|
| Количество шпинделей, шт. | 23 |
| Расстояние между центрами шпинделей, мм | 32 |
| Количество зажимов, шт. | 2 |
| Размеры обрабатываемой детали, наибольшие, мм | 850 х 3000 |
| Расстояние между крайними шпинделями, мм | 704 |
| Максимальная глубина сверления, мм | 63 |
| Высота рабочего стола, мм | 877 |
Габаритные размеры (без 1,5 упоров), мм |
|
Габаритные размеры в упаковке, мм |
|
| Масса, кг | 376 |
