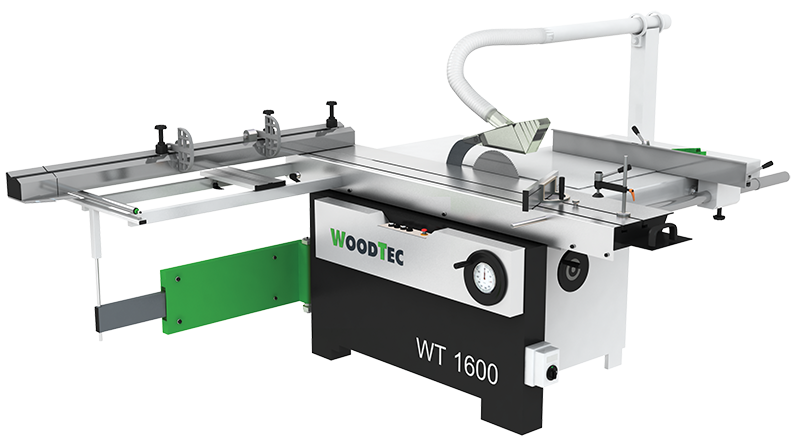

Форматно-раскроечный станок WoodTec 1600
Детальное описание
Форматно-раскроечные станки предназначены для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Схема обработки
![woodtec-1600_0.png](https://www.stankoff.ru/files/special_pics/u0x4a0shar/woodtec-1600_0.png)
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Конструктивные особенности
![]() |
Станина Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах. |
![]() |
Пильный узел Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы. |
![]() |
Шариковая каретка Лучшая шариковая каретка в своем классе. Широкий, многокамерный профиль каретки имеет большую жесткость на кручение, что позволяет эксплуатировать станок длительное время. |
![]() |
Способ крепления каретки Широкие базовые поверхности станины, обработанные за один установ на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем. |
![]() |
Защитный кожух пильного диска Защитный кожух пильного диска с отводом под аспирацию через гибкий шланг соединен с металлическим кронштейном. |
![]() |
Параллелный упор с механизмом точной настройки Механизм микрометрической настройки значительно установку параллельного упора. Регулировочный винт обеспечивает юстировку размера с точностью до миллиметра. |
![]() |
Поперечная линейка Торцовочный упор изготовлен из толстостенного алюминиевого профиля, обеспечивает надежность базирования, точность и сохранность установки размеров. |
![]() |
Эксцентриковый прижим и дополнительная линейка В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов. |
Форматно-раскроечные станки
предназначены для продольного, поперечного и углового раскроя плитных
материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и
ламинированных, а также заготовок из массивной древесины, с
предварительной подрезкой нижней кромки для исключения сколов.
Область применения
Предприятия и цеха по производству столярно-строительных изделий,
клееных щитов, фанеры, производству мебели и другие деревообрабатывающие
производства.
Отличительные особенности
- Единственный компактный станок с роликовой кареткой
- Мощность двигателей пил: 5,5+0,75 кВт
- Большой форматный стол с телескопической опорой как на «взрослых» станках
- Станок универсальный с точки зрения раскроя различных материалов , оснащен двумя скоростями вращения пилы 4500/5500 об/мин
Схема обработки
![](http://www.prostanki.com/img/upload/HBH1N5NpFBCwpv_3850323483.png)
Конструктивные особенности
![Станина](http://www.prostanki.com/img/upload/wvTwI8xXyXl8TJ_5380194489.jpg)

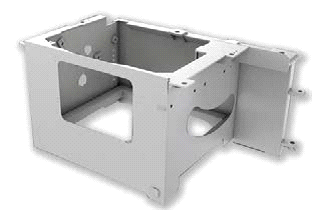

Станина
Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой, достаточной для обеспечения точности раскроя и долговечности работы станка.Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах.
![Пильный узел](http://www.prostanki.com/img/upload/UY94jUswZwvqak_6083684363.jpg)

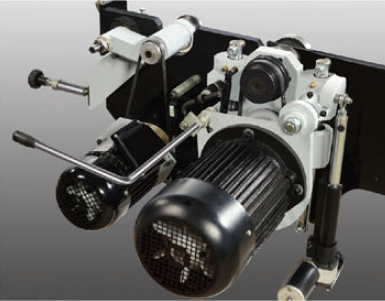

Пильный узел
Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.
![Роликовая каретка](http://www.prostanki.com/img/upload/2X4rLXbI5imG4m_3289576591.jpg)
Роликовая каретка
Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки.Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.
![Способ крепления каретки](http://www.prostanki.com/img/upload/W5JhFhVVhVEXVm_9452779572.jpg)
Способ крепления каретки
Широкие базовые поверхности станины, обработанные за один установ на портальном обрабатывающем центре, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, а также, облегчает монтаж и не требует дополнительных регулировок в дальнейшем.![Защитный кожух пильного диска](http://www.prostanki.com/img/upload/n7QzaFEvwrHuif_7237177006.jpg)

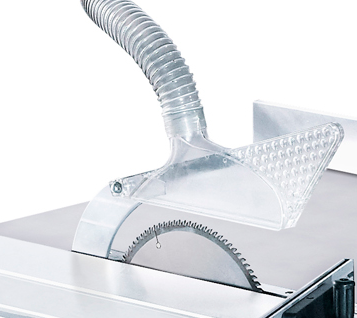

Защитный кожух пильного диска
Защитный кожух пильного диска с отводом под аспирацию через гибкий шланг соединен с металлическим кронштейном.![Параллелный упор с механизмом точной настройки](http://www.prostanki.com/img/upload/AMiXRE7LeLoSka_7158294836.jpg)

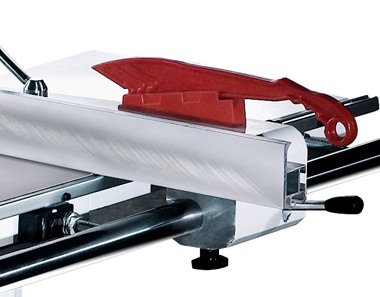

Параллелный упор с механизмом точной настройки
Механизм микрометрической настройки значительно установку параллельного упора. Регулировочный винт обеспечивает юстировку размера с точностью до миллиметра.![Поперечная линейка](http://www.prostanki.com/img/upload/8JZQYgUFWFIc1Y_3045363565.jpg)

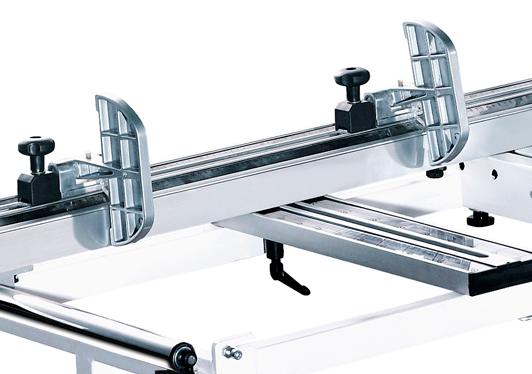

Поперечная линейка
Торцовочный упор изготовлен из толстостенного алюминиевого профиля, обеспечивает надежность базирования, точность и сохранность установки размеров.![Эксцентриковый прижим и дополнительная линейка](http://www.prostanki.com/img/upload/KCMyh1Iot1Z8k8_4354560859.jpg)

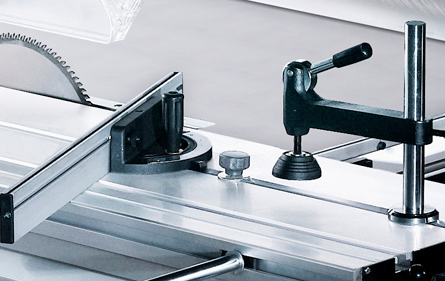

Эксцентриковый прижим и дополнительная линейка
В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов.Технические характеристики форматно-раскроечного станка WoodTec 1600 | |
Наибольшая длина пропила, мм | 1600 |
Размер каретки, мм | 1600х360 |
Диаметр основной пилы (посадочный диаметр), мм | 305 (30) |
Диаметр подрезной пилы (посадочный диаметр), мм | 120 (20) |
Угол наклона пил, град. | 0 ÷ 45° |
Наибольшая высота пропила основной пилы, мм; перпендикулярно к плоскости стола / под углом 450 | 70 / 45 |
Частота вращения основной пилы, об/мин | 4500/5500 |
Частота вращения подрезной пилы, об/мин | 8300 |
Мощность эл.двигателя основной пилы, кВт | 5,5 |
Мощность эл.двигателя подрезной пилы, кВт | 0,75 |
Максимальная ширина реза по параллельной линейке, мм | 1150 |
Размер рабочего стола, мм | 900х570 |
Высота стола, мм | 840 |
Диаметры аспирационных отверстий, мм | 120, 60 |
Масса, кг | 480 |
