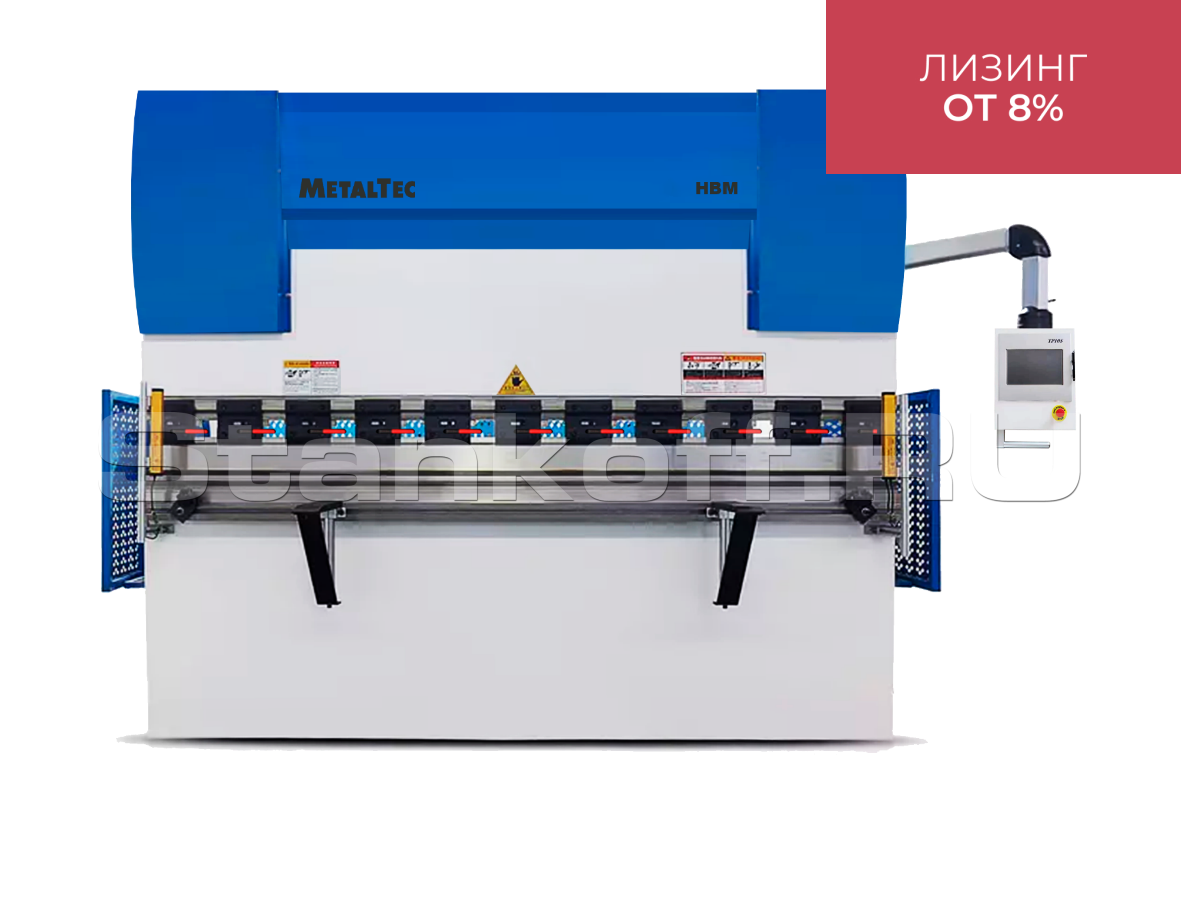

Гидравлический листогибочный пресс HBM 30/1600PRO

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Гидравлический листогибочный пресс HBM 30/1600PRO Подробное описание и цена >>>

Гидравлический листогибочный пресс HBM 63/2500PRO Подробное описание и цена >>>

Гидравлический листогибочный пресс HBM 100/3200PRO Подробное описание и цена >>>

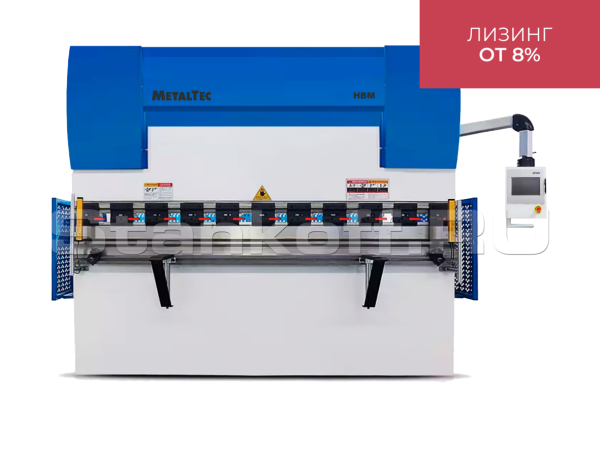

Детальное описание

Гидравлический листогибочный пресс HBM-PRO предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно. Применяются при производстве различных изделий из листовой стали. Современная система управления с ЧПУ CT12 позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов.

Отличительные особенности

Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба;
При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, , позволяют выполнять точный гиб без потери времени на донастройку;
Перемещение задних упоров осуществляется с пульта оператора при помощи системы ЧПУ.

Конструктивные особенности

Система управления CT12 (2 осевой с ЧПУ)

Современная система управления с ЧПУ CT12 позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осущетсвлять точную настройку на необходимые размеры гиба. Дисплей имеет сенсорную панель для простоты и удобства управления, а также интуитивный функционал заимствованный у Европейских лидеров в сфере производства программного обеспечения для листогибочных гидравлических прессов.

Гидравлическая помпа SUNNY

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

Контроль положения верхней балки и балки заднего упора

Точное срабатывание и высокая отзывчивость. Нет необходимости постоянной корректировки. Автоматически корректируется с помощью серводвигателей и энкодеров.

Электрокомпоненты SCHNEIDER

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

Главный двигатель SIEMENS

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

Гидравлические циллиндры

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

Высокоточные задние упоры (сервоприводы)

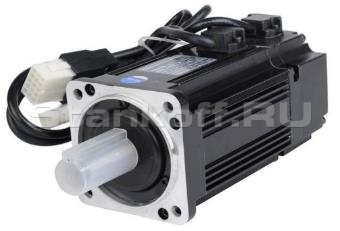

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения.
Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

Ручная регулировка балки задних упоров по высоте (ось R).
Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

Быстросменный инструмент тип PROMECAM

Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

Гидравлическая система BOSCH-REXROTH

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

Гибочный инструмент

Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.
Матрица V образная многоручьевая, для гиба разных толщин металла.

Синхронизация гидроциллиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

ЧПУ система управления CT12

CT12 — это мощная и производительная система управления, специально разработанная для листогибочных гидравлических прессов с ЧПУ, с поддержкой управления 2 осевой обработки.

Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ CT12 прочно занимает лидирующие позиции среди аналогов:

12-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации;
Более быстрая и надежная связь CAN между контроллером и приводами;
Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости;
Интерактивный дисплей и система оповещения об ошибках и авариях;
Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера;
Конфигурируемое перемещение заднего упора в процессе гибки;
Удобное графическое управление инструментами контроллера;
Высокая надежность и защита от ошибок оператора;
Таблица конфигурации для настройки последовательности клапанов;
Программное ограничение хода.

Отличительные особенности:

Поддержка управления сервоприводами по 2 осям;
100 программ сохранение и 20 шагов в каждой;
Сенсорный экран с цветным дисплеем высокой четкости;
Программирование угла, система автоматически рассчитывает глубину гиба;
Возможность гибки радиусных деталей;
Управление положением слайдера (верхней балки);
Управление положением заднего упора;
Установка времени удержания давления;
Тип таблицы или тип меню - два интерфейса программирования для удобства;
Поддержка USB-копирования пользовательской программы и параметров пресс-формы;
Внесение параметров гибочного инструмента.

Рассчет усилия на длину гиба заготовки - 1 метр:

Меры безопасности при работе

Особенности комплектации

Контроль повышения температуры в системе;
Защита от избыточного давления;
Защита главного двигателя от перегрузки;
Экранная защита зоны гибки (боковая защита);
Реле безопасности.

Стандартная комплектация

Система управления	CT12 (JUGAOT8) (2 осевая с ЧПУ – Y+X)
Насос гидравлической системы	Sunny (США)
Серводвигатель заднего упора	Тайвань/Китай
Клапаны гидравлической системы	BOSCH-Rexroth (Германия)
Уплотнительные кольца	Китай
Фитинги гидравлических трубок	Китай
Шариковинтовые пары и линейные направляющие	HIWIN (Тайвань)
Главный двигатель	Siemens Beide (Германия / Китай)
Электрокомпоненты	Schneider (Франция)
Быстрая смена инструмента	тип PROMECAM (Европа / Япония)
Гидроцилиндры	2 шт
Пульт ножного привода (педаль)	В комплекте

Усилие, Т	30
Длина гиба, мм	1600
Расстояние между колоннами, мм	1200
Глубина зева, мм	180
Ход пуансона, мм	80
Высота раскрытия, мм	290
Ход заднего упора, мм	500
Скорость
Скорость подачи, мм/с	120
Рабочая скорость, мм/с	9
Скорость возврата, мм/с	100
Главный двигатель
Модель	Y100L-4B5
Мощность, кВт	4
Обороты, об/мин	1440
Габаритные размеры
Длина, мм	2000
Ширина, мм	1400
Высота, мм	1900
Масса, кг	1700
