Детальное описание

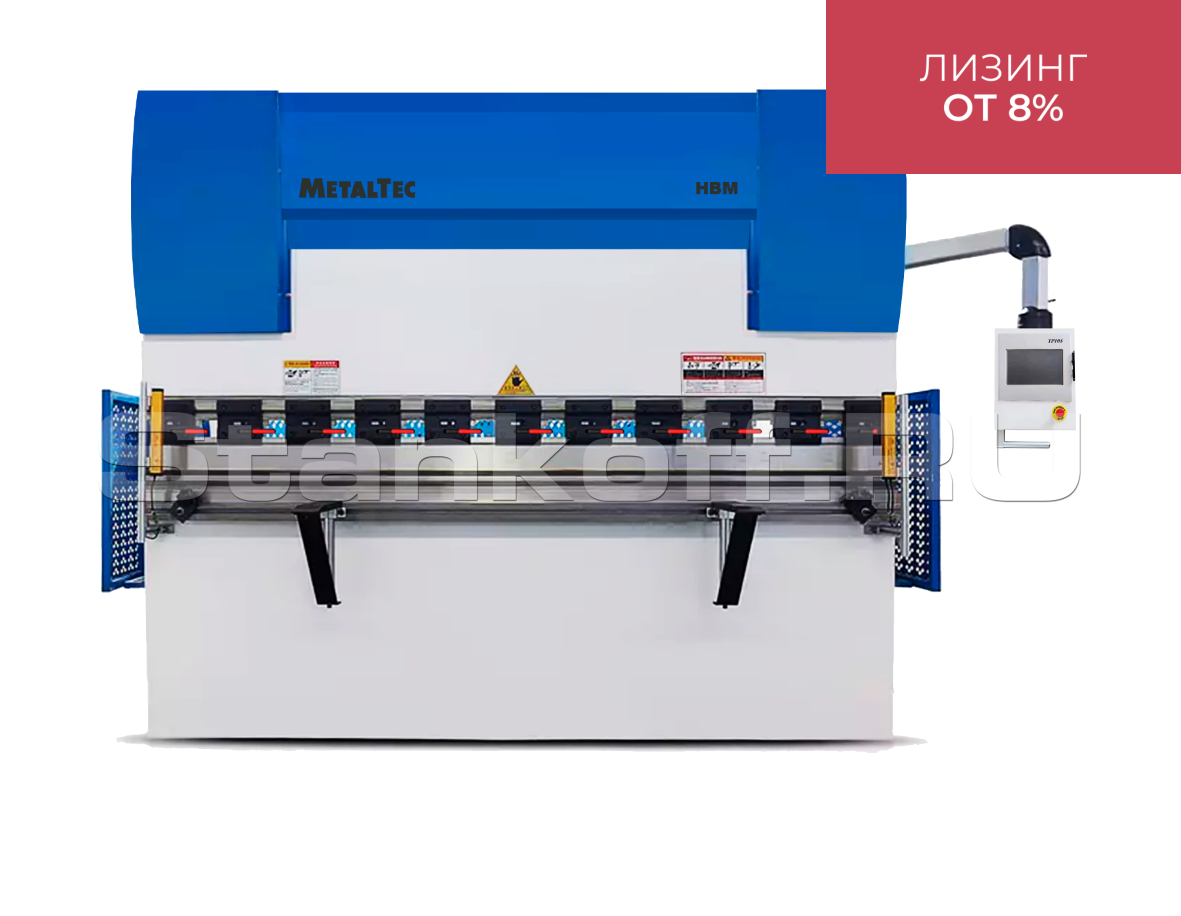

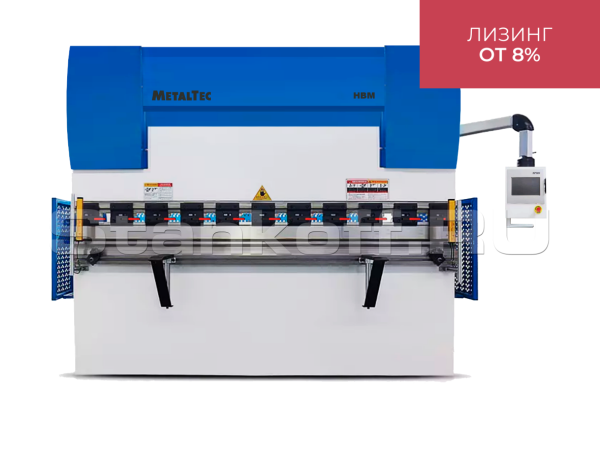

Гидравлический листогибочный пресс HBM-PRO предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно. Применяются при производстве различных изделий из листовой стали. Современная система управления с ЧПУ CT12 позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов.

Отличительные особенности

Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба;
При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, , позволяют выполнять точный гиб без потери времени на донастройку;
Перемещение задних упоров осуществляется с пульта оператора при помощи системы ЧПУ.

Конструктивные особенности

Система управления CT12 (2 осевой с ЧПУ)

Современная система управления с ЧПУ CT12 позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осущетсвлять точную настройку на необходимые размеры гиба. Дисплей имеет сенсорную панель для простоты и удобства управления, а также интуитивный функционал заимствованный у Европейских лидеров в сфере производства программного обеспечения для листогибочных гидравлических прессов.

Гидравлическая помпа SUNNY

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

Контроль положения верхней балки и балки заднего упора

Точное срабатывание и высокая отзывчивость. Нет необходимости постоянной корректировки. Автоматически корректируется с помощью серводвигателей и энкодеров.

Электрокомпоненты SCHNEIDER

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

Главный двигатель SIEMENS

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

Гидравлические циллиндры

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

Высокоточные задние упоры (сервоприводы)

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения.
Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.
Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

Ручная регулировка балки задних упоров по высоте (ось R).
Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

Быстросменный инструмент тип PROMECAM

Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

Гидравлическая система BOSCH-REXROTH

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

Гибочный инструмент

Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.
Матрица V образная многоручьевая, для гиба разных толщин металла.

Синхронизация гидроциллиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

ЧПУ система управления CT12

CT12 — это мощная и производительная система управления, специально разработанная для листогибочных гидравлических прессов с ЧПУ, с поддержкой управления 2 осевой обработки.

Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ CT12 прочно занимает лидирующие позиции среди аналогов:

12-дюймовый цветной сенсорный TFT-экран и высокая контрастность;
Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации;
Более быстрая и надежная связь CAN между контроллером и приводами;
Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости;
Интерактивный дисплей и система оповещения об ошибках и авариях;
Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера;
Конфигурируемое перемещение заднего упора в процессе гибки;
Удобное графическое управление инструментами контроллера;
Высокая надежность и защита от ошибок оператора;
Таблица конфигурации для настройки последовательности клапанов;
Программное ограничение хода.

Отличительные особенности:

Поддержка управления сервоприводами по 2 осям;
100 программ сохранение и 20 шагов в каждой;
Сенсорный экран с цветным дисплеем высокой четкости;
Программирование угла, система автоматически рассчитывает глубину гиба;
Возможность гибки радиусных деталей;
Управление положением слайдера (верхней балки);
Управление положением заднего упора;
Установка времени удержания давления;
Тип таблицы или тип меню - два интерфейса программирования для удобства;
Поддержка USB-копирования пользовательской программы и параметров пресс-формы;
Внесение параметров гибочного инструмента.

Рассчет усилия на длину гиба заготовки - 1 метр:

Меры безопасности при работе

Особенности комплектации

Контроль повышения температуры в системе;
Защита от избыточного давления;
Защита главного двигателя от перегрузки;
Экранная защита зоны гибки (боковая защита);
Реле безопасности.

Стандартная комплектация

Система управления	CT12 (JUGAOT8) (2 осевая с ЧПУ – Y+X)
Насос гидравлической системы	Sunny (США)
Серводвигатель заднего упора	Тайвань/Китай
Клапаны гидравлической системы	BOSCH-Rexroth (Германия)
Уплотнительные кольца	Китай
Фитинги гидравлических трубок	Китай
Шариковинтовые пары и линейные направляющие	HIWIN (Тайвань)
Главный двигатель	Siemens Beide (Германия / Китай)
Электрокомпоненты	Schneider (Франция)
Быстрая смена инструмента	тип PROMECAM (Европа / Япония)
Гидроцилиндры	2 шт
Пульт ножного привода (педаль)	В комплекте

Усилие, Т	125
Длина гиба, мм	2500
Расстояние между колоннами, мм	2050
Глубина зева, мм	320
Ход пуансона, мм	150
Высота раскрытия, мм	410
Ход заднего упора, мм	600
Скорость
Скорость подачи, мм/с	120
Рабочая скорость, мм/с	8,5
Скорость возврата, мм/с	90
Главный двигатель
Модель	Y132L-4B5
Мощность, кВт	7,5
Обороты, об/мин	1440
Габаритные размеры
Длина, мм	2800
Ширина, мм	1800
Высота, мм	2500
Масса, кг	5400
