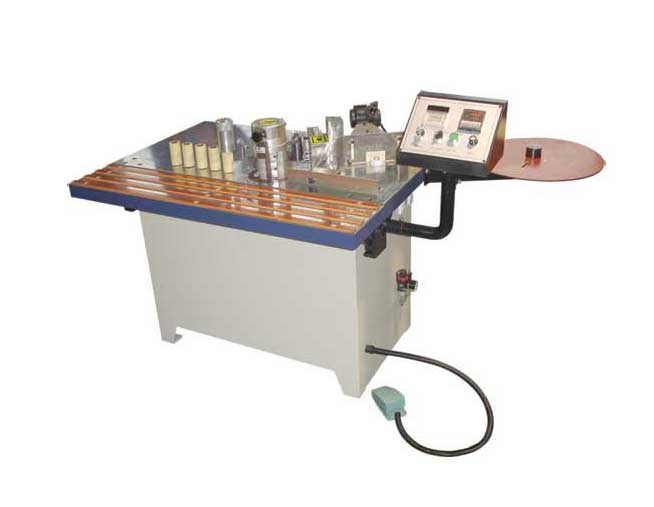

Кромочный станок ручной MF50S
+7 (995) 888-07-03
Детальное описание
MF50S – это эргономичный станок с удобным управлением, основанном на контроллерах производства компании Siemens. Простота и надежность в работе и автоматизация многих функций сделали его популярным и востребованным.
Ручной кромкооблицовочный станок способен обрабатывать обычные (прямолинейные) и нестандартные заготовки и мебельные щиты.
В соответствии со своим назначением, он нашел применение на разнообразных мебельных и дверных производствах.
Особенности
- Наличие промышленного фена – фен разогревает кромку, делая более надежным ее приклеивание.
- Возможность автоматического отсчета нужной длины кромки – счетчик автоматически отмерит заданную предварительно длину.
- Пневмопедаль для управления подачей кромки – делает простой подачу кромочного материала.
- Возможность изменения угла наклона рабочего стола MF50S – его можно повернуть на угол до 45°.
Конструктивные особенности
Промышленный фен Осуществляет предварительный разогрев кромочного материала для придания ему эластичности, чем обеспечивается наиболее эффективное приклеивание кромки. |
|
Узел нанесения клея Два отдельных приводных ролика наносят клей на заготовку и на кромочный материал. |
|
Наклонный рабочий стол Возможность поворота рабочего стола на угол до 45° по направляющим с регулировкой по высоте. Обеспечивается нанесение кромочного материала на заготовки, торец которых раскроен под углом от 0 до 45°. Отсчет угла наклона производится по линейке. |
|
Счетчик измерения длины кромки Производится автоматический отсчет длины кромочного материала, предварительно заданного на пульте управления. |
|
Предварительная обрезка кромочного материала Осуществляется с помощью ножа, перемещаемого пневмоцилиндром по направляющим. На станке предусмотрено два режима обрезки: ручной и автоматический. |
|
Подачи кромочного материала из магазина Подача кромочного материала осуществляется с помощью пневмопедали «запуск/остановка» и конечного выключателя. |
|
|
Блок подготовки воздуха Осуществляется регулировка давления в пневмосистеме, для создания усилия прижима подающего ролика и усилия предварительной обрезки кромочного материала. Отсчет уровня давления ведется по манометрам. |
Промышленные контроллеры Управление станком осуществляется за счет контроллеров производства Siemens. |
|
Пульт управления Эргономичный выносной пульт управления станком обеспечивает удобство эксплуатации |
| Технические характеристики кромкооблицовочного станка MF50S | |
| Размеры кромочного материала, мм | 0,3-3 |
Радиус кривизны обрабатываемой детали, наименьший, мм |
20 |
Скорость подачи кромочного материала, (бесступенчатая), м/мин |
8 |
Наклон рабочего стола, град. |
0 – 45 |
Температура нагрева, наибольшая, °С |
250 |
Мощность нагревателей, кВт |
1,5 |
Мощность электродвигателя подачи кромочного материала, кВт |
0,14 |
Общая установленная мощность, кВт |
1,64 |
Рабочее давление в пневмосистеме, МПа (кг/см2) |
0,6-0,8 (6 – 8) |
Габариты, мм |
2000х950х1150 |
Масса, кг |
250 |
