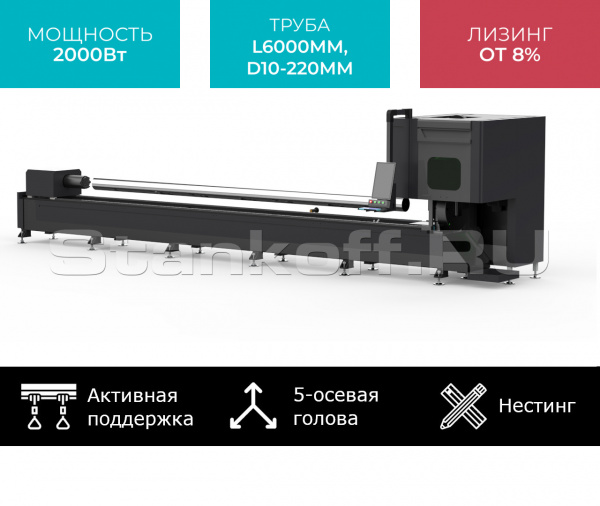

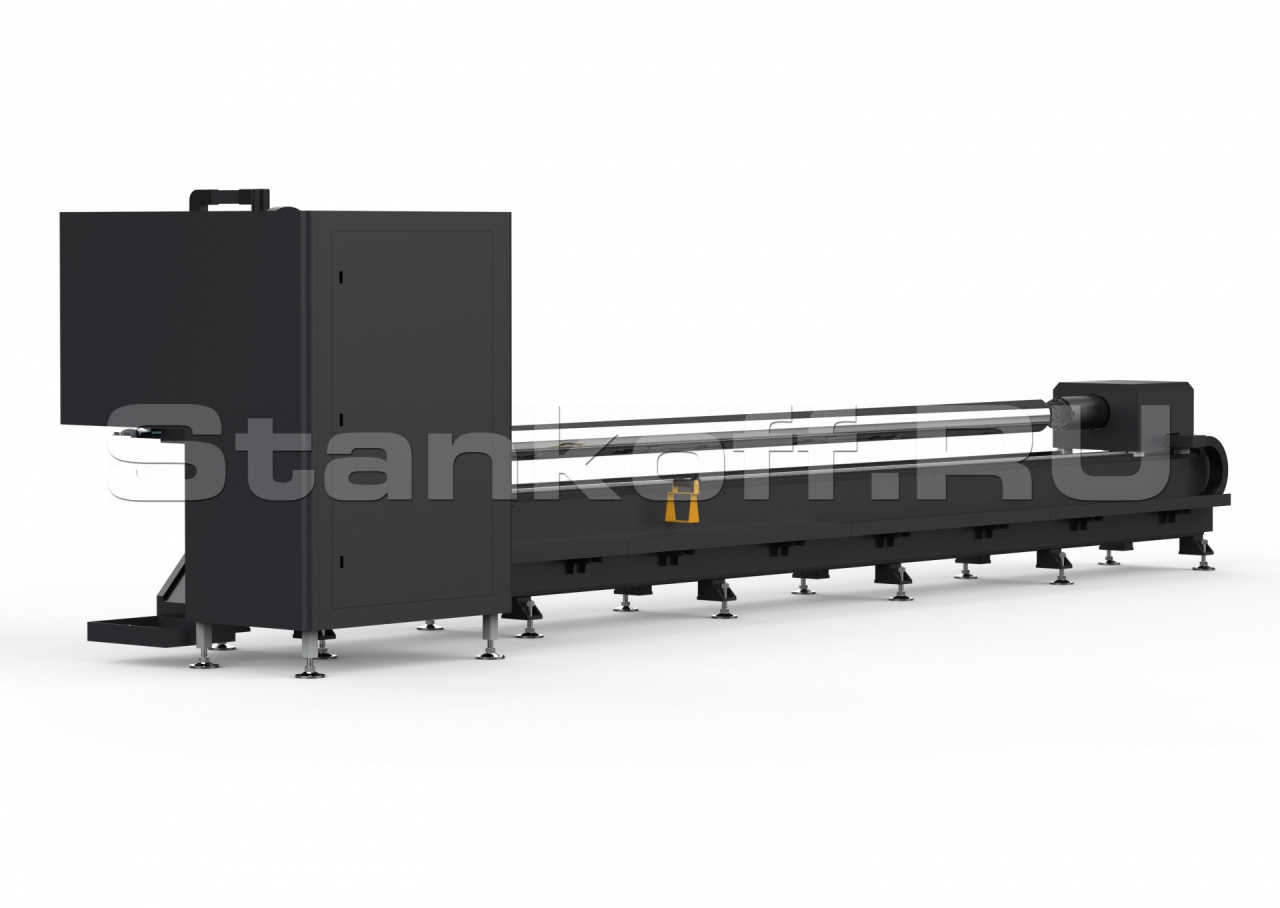

5-осевой оптоволоконный лазерный труборез с активной поддержкой труб STL-T6022/2000 Raycus Servo Nesting 5 axis
+7 (995) 888-07-04
Детальное описание
Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется в различных отраслях промышленности.
Отличительная особенность данной модели активная (сервомеханическая) поддержка труб. Из плюсов - повышение точности реза из-за отсутствия провисания, повышение производительности станка. Остроконечная 5-осевая голова позволяет "подлазить" в самые труднодоступные места (угол швеллера, двутавра) и осуществлять резку под углом (идеально для последующей сварки с нулевым зазором). Функция нестинга позволяет разместить сразу несколько чертежей на одной заготовке.
Преимущества
- Низкая стоимость и низкие эксплуатационные расходы:
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
- Идеальный промышленный дизайн
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
- Простая программа
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
- Высокая производительность
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
- Легкость в использовании и безопасность:
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
- Доступность запасных частей
Комплектация
| Режущая голова остроконечная 4D |
Raytools (Швейцария) |
| Зубчатая передача «шестерня-рейка» | YYC (Тайвань)
|
| Высокоточные направляющие | Hiwin (Тайвань) |
| Сервоприводы
|
Fuji (Япония) |
| Редуктор | FSCUT TECHMECH (Китай) |
| Источник излучения | Raycus (Китай)
|
| Система ЧПУ и софт | FSCut5000A + TubesT (Китай) |
| Водяное охлаждение - чиллер
|
Hanli (Китай) |
| Пневматические компоненты | Aventics (Германия) |
| Электрические компоненты | Honeywell (США) |
| Вытяжка |
Особенности конструкции
Станина из листа и труб
Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.
Пневматические зажимные патроны
Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 10 до 220 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.
Активная поддержка труб
Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.
Остроконечная режущая голова с автофокусом Raytools 4D
Режущая головка в 4D исполнении, которое позволяет производить резку под углом ±45°. Найдет применение, например, при подготовке материала для последующей сварки с нулевым зазором. С 4D головой не потребуется дополнительной резки и последующего шлифования, что позволит увеличить общую эффективность на 75% по сравнению с традиционными резаками.
Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.
Сервоприводы Fuji
Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Сервосистемы Fuji Electric характеризуется самой современной технологией, простым управлением и чрезвычайно компактным исполнением.
Редукторы FSCUT TECHMECH
Отличается бесшумной работой при высокой осевой нагрузке и опрокидывающем моменте. Он оснащён прочными подшипниками и системой с нулевым люфтом, что обеспечивает плавную и точную передачу мощности. В конструкции применяются высококачественные материалы, а также антикоррозийное покрытие для долговечности и устойчивости к нагрузкам. Этот редуктор подходит для лазерного оборудования и других высокоточных машин.
Зубчатая передача «шестерня-рейка» YYC
YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.
Высокоточные направляющие Hiwin
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.
Пропорциональный клапан Aventics
Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.
Регулятор давления с влагоуловителем и лубрикатором
Необходим для подготовки газа и выставления необходимого давления для работы пневматических элементов станка, таких как система поддержки и удержание трубы в зоне погрузки. Обеспечивает высокую стабильность и работоспособность системы.
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.
Современный вертикально-ориентированный экран
Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.
Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.
Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Система управления FSCut5000A + TubesT
- Утилита TubesT упрощает создание рабочих чертежей и генерацию траектории обработки, осуществляет функцию нестинга, позволяя разместить сразу несколько чертежей на одной заготовке.
- Поддержка коррекции ошибки смещения центра трубы.
- Активный контроль процесса обработки через шину EtherCAT.
- Поддержка управления держателями трубы для обеспечения высокого качества реза.
- Поддержка управления зажимным патроном для подачи длинных труб.
- Обработка углов.
- Отслеживание процесса обработки в режиме реального времени
- Поддерживаемые форматы AI / PLT / Gerber, поддержка MaterCam, G code Type3.
- Ввод / вывод, компенсация резания, микро-соединение, перемычка, задний вход, вырезание зазоров и т.д. Доступно несколько методов прокалывания.
- Можно установить различную мощность лазера / частоту / тип газа / давление газа / высоту.
Автоматическое определение центра трубы
TubePro определяет местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, что гарантирует высокую точность резки.
Заготовка и плавающие координаты
Имеет два режима работы «Абсолютной» и «Относительной» системы координат. В абсолютной системе координат отсчет производится от начальной нулевой точки, для перфорации заготовки без торцевания. В относительной системе координат занимает нулевую точку там, где он находится (фактическое расположения лазерной головы относительно заготовки).
Семиосевая подача труб
TubePro поддерживает 3-х опорную конструкцию 7-осевого рычажного механизма. Два подвижных патрона и один неподвижный патрон между ними подают трубы в процессе резки особым образом, обеспечивая нулевые отходы и экономию материала для клиентов.
Поддержка заготовки
Функция управления держателями трубы в зависимости от положения патрона для предотвращения прогиба трубы под силой тяжести на основной части станки и приемной.
Оптимальная резка углов
TubePro разработал технологию, помогающую справляться с трудностями при резке углов. Позволяет произвести настройку резки углов профиля (давление газа, пиковую мощность лазера, частоту и скорость вращения патрона), что повышает эффективность и качество резки.
Активный контроль при резке углов
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема через файл резки.
Быстрый прыжок
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства.
Обработка труб и профилей произвольной формы
Tube Pro поддерживает не только резку стандартных труб, таких как круглые и квадратные трубы. Он также поддерживает обработку профилей произвольной формы: U / L / H / T, круглых, овальных и многоугольных и тд.Безопасность
Новое поколение модулей безопасного следования
Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.
Интеллектуальная система сигнализации
Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.
Расходники
| Название | Расход, шт./месяц | Срок службы, моточасы |
| Сопло | 1-2 | 500 |
| Защитное стекло | 2 | 500 |
| Фокусирующая линза | 0,1 | 1500-2000 |
Выбор диаметра сопла
| Материал | Толщина | Диаметр сопла |
| Углеродистая сталь | 1 - 6 мм | 1,4 мм |
| 6 - 10 мм | 2 мм | |
| Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
| 3 - 4 мм | 2 мм | |
| 5 - 6 мм | 2,5 мм |
Параметры подбора мощности для труборезного станка
| Круглые трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
| 1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
| 2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
| 3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
| 4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
| Профильные трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
| 1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
| 2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
| 3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
| 4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм | ||
Качество газов
| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Требования к условиям работы
| Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
| Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
| Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
| Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
| Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
| Фундамент | Фундамент для станка должен быть ровным и без вибраций |
| Листовой металл | Однородный, ровный и чистый |
Получаемые изделия
| Мощность лазера | 2000 Вт |
| Лазерный источник | Raycus
|
| Длина волны | 1080 Нм |
| Размеры круглых и квадратных труб | 20 (10*)-220 мм |
| Длина труб | 6000 мм |
| Точность позиционирования (X,Y,Z) | ±0,03 мм |
| Точность повторного позиционирования (X,Y,Z) | ±0,02 мм |
| Максимальное ускорение | 1.0G |
| Мощность сервоприводов | Ось Z: 750Вт
Ось Y: 1800Вт Ось X: 850Вт Ось W: 2х1800Вт |
| Макс. скорость холостого хода | 80 м/мин |
| Максимальная нагрузка | 450 кг |
| Зажимы | пневматические |
| Питание | 3 фазы 380В/50Гц |
| Вес | 4500 кг |
